DuoView Camera - Inspekční kamera Laserliner - Bezplatný návod k obsluze

Typ produktu	Inspekční kamera
Značka	Laserliner
Model	DuoView Camera
Použití	Připojena k základní jednotce VideoFlex pro vizuální inspekci dutin, šachet, zdiva, vozidel
Hlava kamery	Průměr 9 mm, voděodolná IP67
Typ senzoru	CMOS
Rozlišení	640 x 480 pixelů
Zorné pole	57°
Ohnisková vzdálenost (přední kamera)	3 až 5 cm
Ohnisková vzdálenost (boční kamera)	1 až 5 cm
LED osvětlení	4 přední LED, 2 boční LED
Délka ohebné hadice	1 m
Průměr kabelu	6 mm
Minimální poloměr ohybu	50 mm
Hmotnost	144 g
Rozměry (D x Š x V)	1100 x 30 x 24 mm
Pracovní podmínky	0°C až 45°C, vlhkost 20-90% RV bez kondenzace
Skladovací podmínky	-10°C až 60°C, max. vlhkost 80% RV
Čištění	Mírně navlhčený hadřík, nepoužívejte rozpouštědla ani abrazivní prostředky
Bezpečnost	Nepoužívejte v blízkosti nebezpečného napětí ani pro lékařské prohlídky
Elektromagnetická kompatibilita	V souladu se směrnicí EMC 2014/30/EU

Často kladené otázky - DuoView Camera Laserliner

Jak připojit kameru DuoView k základní jednotce?

Kamera DuoView se připojuje přímo k základní jednotce VideoFlex pomocí určeného konektoru (označení 1 na schématu). Ujistěte se, že je spojení řádně zajištěno.

Jak přepínat mezi přední a boční kamerou?

Použijte přepínač (označení 2 na schématu) k přepínání mezi pohledem přední a boční kamery. Zelená LED (boční kamera) nebo červená LED (přední kamera) indikuje aktivní pohled.

Jaká je hloubka ostrosti přední kamery?

Přední kamera poskytuje ostré snímky ve vzdálenosti 3 až 5 cm před hlavou kamery. Objekty mimo tuto zónu mohou být rozmazané.

Je kamera vodotěsná?

Ano, hlava kamery je voděodolná s krytím IP67. Lze ji dočasně ponořit, ale ne tělo kamery ani kabel.

Mohu tuto kameru použít k inspekci elektrických instalací pod napětím?

Ne, zařízení není vhodné pro měření v blízkosti nebezpečného napětí. Před jakoukoli inspekcí se ujistěte, že jsou vodivé části bez napětí.

Jak o kameru pečovat a čistit ji?

Všechny součásti čistěte mírně navlhčeným hadříkem. Nepoužívejte čisticí prostředky, abrazivní přípravky ani rozpouštědla. Skladujte zařízení na suchém a čistém místě.

Jaké je zorné pole kamery?

Zorné pole je 57° pro obě kamery (přední i boční).

Kolik LED osvětlení má kamera?

Kamera je vybavena 4 předními LED a 2 bočními LED pro osvětlení kontrolovaných oblastí.

Při jakých teplotních podmínkách mohu kameru používat?

Kamera pracuje v rozmezí 0°C až 45°C s relativní vlhkostí 20 až 90% (bez kondenzace). Skladování je možné od -10°C do 60°C.

Lze kameru použít pro lékařské prohlídky?

Ne, použití kamery DuoView pro lékařské prohlídky nebo prohlídky na osobách je zakázáno.

NÁVOD K OBSLUZE DuoView Camera Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání zařízení třetí osobě předat zároveň se zařízením.

Funkce / Použití

DuoView Camera je jednotka kamery určená k připojení na základní jednotku VideoFlex. Spolu se základní jednotkou se vysílají barevné video snímky k LCD na kontrolu těžko přístupných míst, např. dutin, šachet, zdiva nebo ve vozidlech.

Všeobecné bezpečnostní pokyny

– Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
– Měřicí přístroje a příslušenství nejsou hračkou pro děti. Uchovávejte tyto přístroje před dětmi.
– Přístroj se nesmí konstrukčně měnit.
– Přístroj nesmí být vystaven mechanickému zatížení, vysokým teplotám nebo silným vibracím.
– Pokud selže jedna nebo více funkcí nebo je příliš slabé nabití baterie, nesmí se již přístroj používat.
– Objektiv není žáruvzdorný ani odolný vůči kyselinám.
- Neustále dbajte na to, aby DuoView Camera nevstoupil do styku s chemikáliemi, napětí nebo pohyblivými nebo horkými předměty. Mohlo by dojít k poškození přístroje zranění obsluhy.
– DuoView Camera se nesmí používat pro lékařská vyšetření či osobní prohlídky.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.
– Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.
– Přístroj není vhodný k měření v blízkosti nebezpečných napětí. Proto při měření v blízkosti elektrických zařízení vždy dbejte na nepřítomnost napětí ve vodivých dílech. Vhodnými opatřeními musí být zaručena nepřítomnost napětí a zajištění proti opětovnému zapnutí.

Bezpečnostní pokyny

Zacházení s umělým, optickým zářením (viz přísl. nařízení)

Výstupní otvor LED

– Přístroj používá LED diody skupiny rizik RG 0 (volná skupina, bez rizik) podle platných norem pro fotobiologickou bezpečnost (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) v jejím platném znění.
– Přístupné záření LED diod není při používání v souladu s určením a za rozumně předvídatelných podmínek nebezpečné pro lidské oko a pokožku.

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.

Laserliner

– Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Skladujte přístroj na čistém, suchém místě.

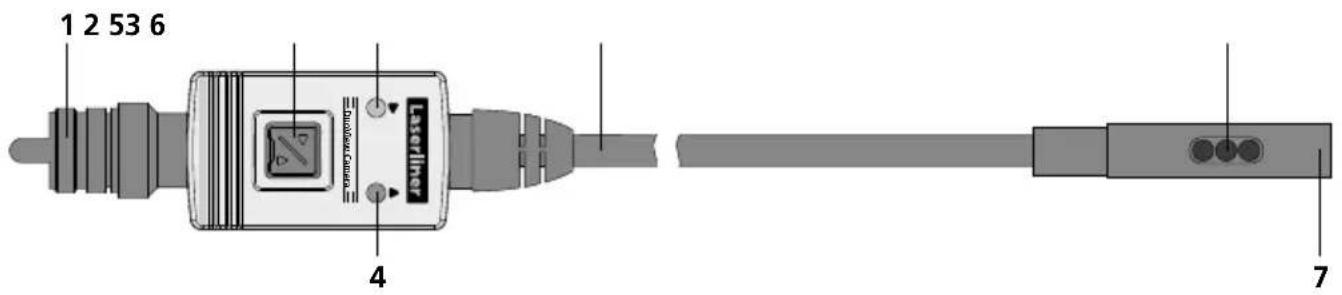

1 Připojení základní jednotky
2 Přepínání čelní a boční kamery
3 Zelená LED boční kamera
4 Červená LED čelní kamera

5 Ohebná hadice
6 Boční kamera
7 Čelní kamera

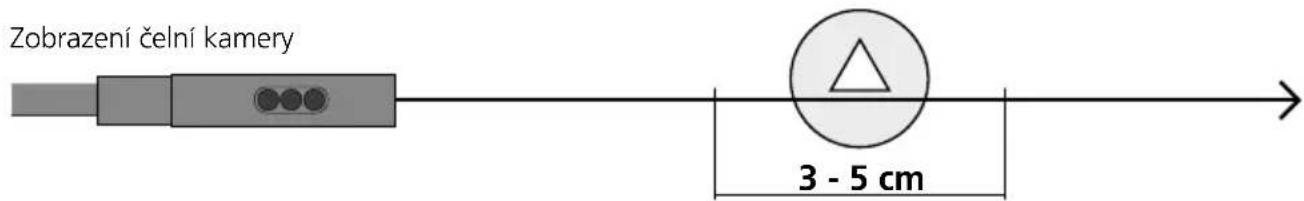

1 Rozsah hloubky ostrosti

Čelní kamera DuoView Camera zprostředkuje ostré snímky v rozsahu 3 - 5 cm před hlavou kamery. Čelní kamera má rozsah hloubky ostrosti 1-5 cm před hlavou kamery.

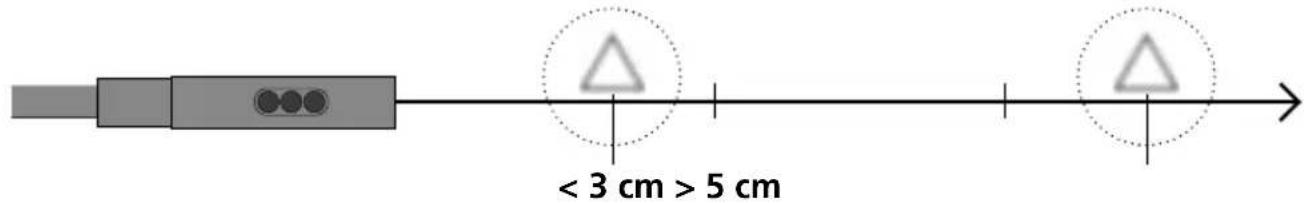

Objekty, které jsou daleko mimo rozsah zaostření, se mohou jevit neostře.

2 Připojení ohebné hadice

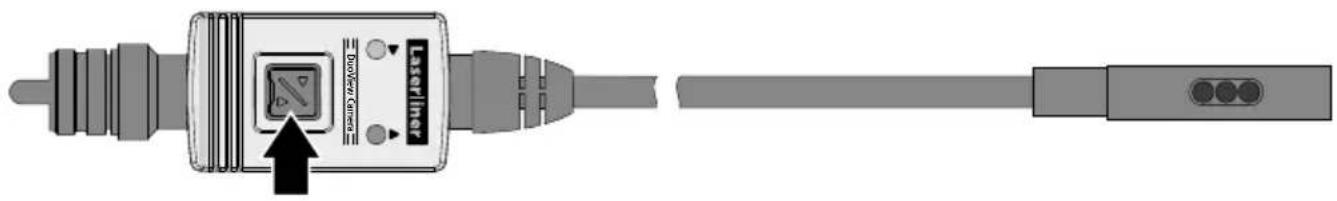

3 Přepínání čelní a boční kamery

Technické parametry
Technické změny vyhrazeny. 19W31

Typ kamery obrazový senzor CMOS
Objektiv ø 9 mm
Druh krytí hlavy kamery vodotěsný, IP 67
LED diody hlavy kamery Přední strana: 4 / strana: 2
Rozlišení kamery 640 x 480 bodů
Zorné pole 57°
Zaostření kamery Přední strana: F3 cm - F5 cm / strana: F1 cm - F5 cm
Průměr kabelu 6 mm
Délka ohebné hadice 1 m
Minimální poloměr ohybu 50 mm
Pracovní podmínky	0°C ... 45°C, vlhkost vzduchu max. 20 ... 90% rH,nekondenzující, pracovní výška max. 4000 m n.m(normální nulový bod)
Skladovací podmínky -10°C ... 60°C, vlhkost	vzduchu max. 80%
Hmotnost 144 g
Rozměry (Š x V x H) 1100 x 30 x 24 mm

Ustanovení EU a likvidace

Přístroj splňuje všechny potřebné normy pro volná pohyb zboží v rámci EU.

Tento výrobek je elektrický přístroj a musí být odděleně vytříděn a zlikvidován podle evropské směrnice pro použité elektrické a elektronické přístroje.

Další bezpečnostní a dodatkové pokyny najdete na:

http://laserliner.com/info?an=AID
