DuoView Camera - Cámara de inspección Laserliner - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de inspección
Marca	Laserliner
Modelo	DuoView Camera
Uso	Conectada a la unidad base VideoFlex para inspección visual de cavidades, pozos, mampostería, vehículos
Cabeza de cámara	Diámetro 9 mm, resistente al agua IP67
Tipo de sensor	CMOS
Resolución	640 x 480 píxeles
Campo de visión	57°
Distancia focal (cámara frontal)	3 a 5 cm
Distancia focal (cámara lateral)	1 a 5 cm
Iluminación LED	4 LED frontales, 2 LED laterales
Longitud del tubo flexible	1 m
Diámetro del cable	6 mm
Ángulo de curvatura mínimo	50 mm
Peso	144 g
Dimensiones (L x An x Al)	1100 x 30 x 24 mm
Condiciones de trabajo	0°C a 45°C, humedad 20-90% HR sin condensación
Condiciones de almacenamiento	-10°C a 60°C, humedad máx. 80% HR
Limpieza	Paño ligeramente húmedo, sin disolventes ni productos abrasivos
Seguridad	No utilizar cerca de tensiones peligrosas, ni para exámenes médicos
Compatibilidad electromagnética	Conforme a la directiva CEM 2014/30/UE

Preguntas frecuentes - DuoView Camera Laserliner

¿Cómo conectar la cámara DuoView a la unidad base?

La cámara DuoView se conecta directamente a la unidad base VideoFlex mediante el conector previsto para ello (marca 1 en el esquema). Asegúrese de que la conexión esté bien encajada.

¿Cómo cambiar entre la cámara frontal y lateral?

Use el botón de conmutación (marca 2 en el esquema) para alternar entre la vista de la cámara frontal y la de la cámara lateral. El LED verde (cámara lateral) o rojo (cámara frontal) indica la vista activa.

¿Cuál es la profundidad de campo de la cámara frontal?

La cámara frontal proporciona imágenes nítidas a una distancia de entre 3 y 5 cm delante de la cabeza de la cámara. Los objetos más allá de esta zona pueden aparecer borrosos.

¿La cámara es estanca?

Sí, la cabeza de la cámara es resistente al agua con un índice de protección IP67. Puede sumergirse temporalmente, pero no el cuerpo de la cámara ni el cable.

¿Puedo usar esta cámara para inspeccionar instalaciones eléctricas bajo tensión?

No, el aparato no es adecuado para la medición cerca de una tensión peligrosa. Asegúrese de que las piezas conductoras estén sin tensión antes de cualquier inspección.

¿Cómo mantener y limpiar la cámara?

Limpie todos los componentes con un paño ligeramente húmedo. No use productos de limpieza, productos abrasivos ni disolventes. Guarde el aparato en un lugar seco y limpio.

¿Cuál es el campo de visión de la cámara?

El campo de visión es de 57° para ambas cámaras (frontal y lateral).

¿Cuántos LED de iluminación tiene la cámara?

La cámara está equipada con 4 LED frontales y 2 LED laterales para iluminar las zonas inspeccionadas.

¿En qué condiciones de temperatura puedo usar la cámara?

La cámara funciona entre 0°C y 45°C con una humedad relativa del 20 al 90% (sin condensación). El almacenamiento es posible de -10°C a 60°C.

¿Puede usarse la cámara para exámenes médicos?

No, está prohibido usar la DuoView Camera para exámenes médicos o realizados en personas.

MANUAL DE USUARIO DuoView Camera Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Funcionamiento y uso

La DuoView Camera es una unidad de cámara para conectar a la unidad básica VideoFlex. Junto con la unidad básica se envía al LCD imágenes de vídeo en color para la comprobación de puntos de difícil acceso como espacios huecos, pozos, interior de muros o en vehículos.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modificar la construcción del aparato.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.
• El cabezal de la cámara no es resistente a los ácidos o el fuego.
• Es indispensable evitar que la DuoView Camera entre en contacto con sustancias químicas, voltaje eléctrico, objetos móviles o calientes. Esto podría provocar daños en el aparato y causar lesiones graves al usuario.
• No se puede utilizar la DuoView Camera para realizar exámenes médicos o exploraciones en personas.
• Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato.
• El aparato no es apto para realizar mediciones cerca de tensión peligrosa. Por esa razón, las mediciones cerca de instalaciones eléctricas deberán ser realizadas con las piezas conductoras sin tensión. La ausencia de tensión y el seguro contra la conexión de nuevo tienen que estar garantizados por las medidas adecuadas.

Instrucciones de seguridad

Modo de proceder con radiación óptica artificial según el OStrV (reglamento alemán de protección laboral contra la radiación óptica artificial)

Orificio de salida del LED

• El aparato trabaja con LED del grupo de riesgo RG 0 (grupo libre, sin riesgo) según las normas vigentes para la seguridad fotobiológica (EN 62471:2008-09ss / IEC/TR 62471:2006-07ss) en sus ediciones actuales.
• La radiación perceptible de los LED no es peligrosa para el ojo ni la piel humanos si se utiliza el aparato correctamente y en condiciones razonablemente previsibles.

Instrucciones de seguridad

Manejo de radiación electromagnética

- El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC).

Laserliner

- Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

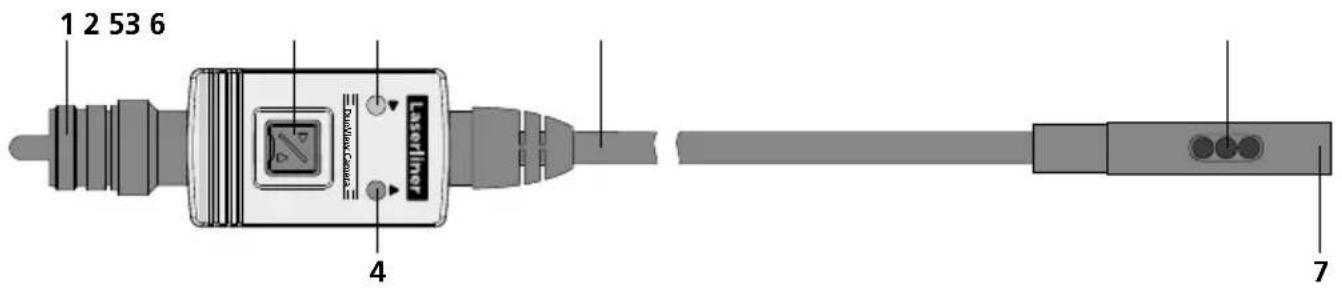

1 Conexión unidad básica

2 Cambio cámara frontal y cámara lateral

3 LED verde, cámara lateral

4 LED rojo, cámara frontal

5 Tubo flexible

6 Cámara lateral

7 Cámara frontal

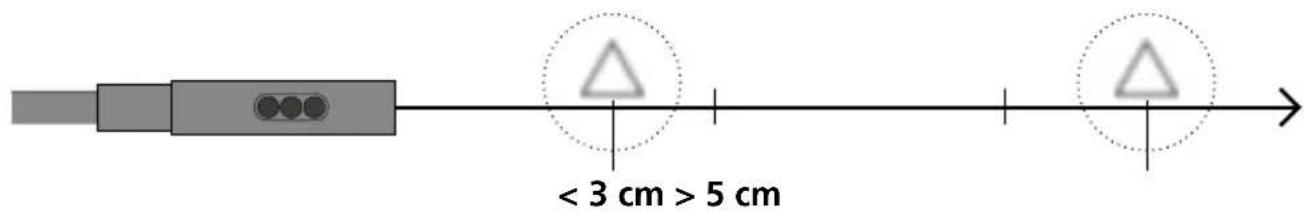

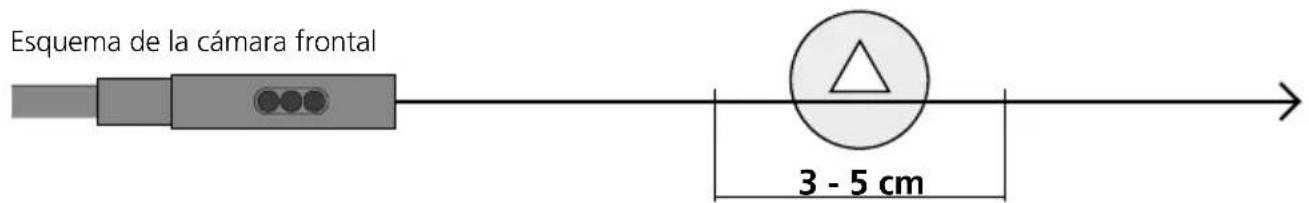

1 Rango de profundidad de campo

La cámara frontal de DuoView Camera suministra imágenes nítidas en un rango de 3 a 5 cm por delante del cabezal de la cámara. La cámara lateral tiene una profundidad de campo de 1 a 5 cm por delante del cabezal.

Los objetos que se encuentren fuera del rango pueden aparecer desenfocados.

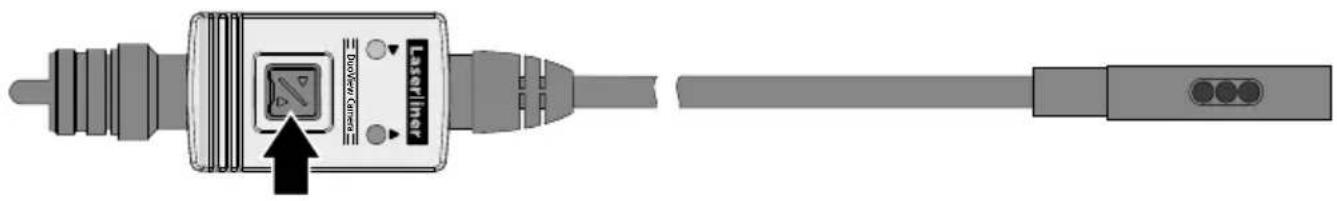

2 Entrada tubo flexible

3 Cambio cámara frontal y cámara lateral

Datos técnicos Sujeto a modificaciones técnicas. 19W31
Tipo de cámara Sensor de imágenes CMOS
Cabezal de la cámara ø 9 mm
Tipo de protección del cabezal de la cámara a prueba de agua, IP 67
LED en el cabezal de la cámara Frontal: 4 / lateral: 2
Resolución de la cámara 640 x 480 pixel
Campo visual 57°
Enfoque Frontal: F3 cm - F5 cm / lateral: F1 cm - F5 cm
Diámetro del cable 6 mm
Longitud del tubo flexible 1 m
Radio de flexión mínimo 50 mm
Condiciones de trabajo	0°C ... 45°C, humedad del aire máx. 20 ... 90% r.h., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén -10°C ... 60°C, humedad del aire máx. 80% r.h.
Peso 144 g
Dimensiones (An x Al x F) 1100 x 30 x 24 mm

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AID
