DuoView Camera - Inspektionskamera Laserliner - Gratis bruksanvisning och manual

Produkttyp	Inspektionskamera
Märke	Laserliner
Modell	DuoView Camera
Användning	Ansluten till basenheten VideoFlex för visuell inspektion av hålrum, brunnar, murverk, fordon
Kamerahuvud	Diameter 9 mm, vattentålig IP67
Sensortyp	CMOS
Upplösning	640 x 480 pixlar
Synfält	57°
Brännvidd (framkamera)	3 till 5 cm
Brännvidd (sidokamera)	1 till 5 cm
LED-belysning	4 front-LED, 2 sido-LED
Längd på flexibel slang	1 m
Kabeldiameter	6 mm
Minimal böjradie	50 mm
Vikt	144 g
Mått (L x B x H)	1100 x 30 x 24 mm
Arbetsförhållanden	0°C till 45°C, luftfuktighet 20-90% RH utan kondensation
Förvaringsförhållanden	-10°C till 60°C, max luftfuktighet 80% RH
Rengöring	Lätt fuktad trasa, inga lösningsmedel eller slipande rengöringsmedel
Säkerhet	Använd inte i närheten av farliga spänningar eller för medicinska undersökningar
Elektromagnetisk kompatibilitet	Överensstämmer med EMC-direktivet 2014/30/EU

Vanliga frågor - DuoView Camera Laserliner

Hur ansluter man DuoView-kameran till basenheten?

DuoView-kameran ansluts direkt till VideoFlex basenheten via avsedd kontakt (markering 1 på schemat). Se till att anslutningen är ordentligt fastsatt.

Hur växlar man mellan fram- och sidokamera?

Använd omkopplaren (markering 2 på schemat) för att växla mellan framkamerans och sidokamerans vy. Den gröna LED-lampan (sidokamera) eller röda (framkamera) indikerar den aktiva vyn.

Vad är skärpedjupet för framkameran?

Framkameran ger skarpa bilder på ett avstånd mellan 3 och 5 cm framför kamerahuvudet. Objekt bortom detta område kan verka suddiga.

Är kameran vattentät?

Ja, kamerahuvudet är vattentåligt med skyddsklass IP67. Det kan tillfälligt sänkas ned, men inte kamerakroppen eller kabeln.

Kan jag använda den här kameran för att inspektera strömförande elektriska installationer?

Nej, enheten är inte lämplig för mätning i närheten av farlig spänning. Se till att ledande delar är spänningslösa före inspektion.

Hur underhåller och rengör man kameran?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, slipmedel eller lösningsmedel. Förvara enheten på en torr och ren plats.

Vad är kamerans synfält?

Synfältet är 57° för båda kamerorna (fram och sida).

Hur många LED-belysningar har kameran?

Kameran är utrustad med 4 front-LED och 2 sido-LED för att belysa inspekterade områden.

Vid vilka temperaturförhållanden kan jag använda kameran?

Kameran fungerar mellan 0°C och 45°C med relativ luftfuktighet på 20-90% (utan kondensation). Förvaring är möjlig från -10°C till 60°C.

Kan kameran användas för medicinska undersökningar?

Nej, det är förbjudet att använda DuoView Camera för medicinska undersökningar eller undersökningar på människor.

BRUKSANVISNING DuoView Camera Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion / användning

DuoView Camera är en kameraenhet för anslutning till basenheten VideoFlex. Tillsammans med basenheten skickas videobilder i färg till LCD:n för kontroll av svåråtkomliga ställen som t.ex. hålrum, kanaler, murverk eller inuti fordon.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.
• Kamerahuvudet är varken syrabeständigt eller brandtåligt.
• Se till att DuoView Camera inte kommer i kontakt med kemikalier, spänning eller föremål som är rörliga eller heta. Det skulle kunna leda till att såväl enheten som användaren skadas.
  – DuoView Camera får inte användas för medicinska undersökningar eller personundersökningar.
• Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten.
• Enheten är inte lämplig att använda för mätningar i närheten av farlig spänning. Var därför alltid vid mätningar i närheten av elektriska anläggningar noga med att ledningarna är spänningsfria. Det måste genom lämpliga åtgärder vara säkerställt, att spänningsfrihet råder och att strömmen inte kan slås på oavsiktligt igen.

Säkerhetsföreskrifter

Användning med artificiell optisk strålning (OStrV)

Utgångsöppning LED

• Apparaten arbetar med LEDer i riskgrupp RG 0 (fri grupp, ingen risk) enligt gällande normer för fotobiologisk säkerhet (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i era aktuella fattningar.
• Den aktuella strålningen från LEDerna är vid avsedd användning och under förnuftiga och förutsägbara betingelser ofarlig för ögonen och huden.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

– Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Förvara apparaten på en ren och torr plats.

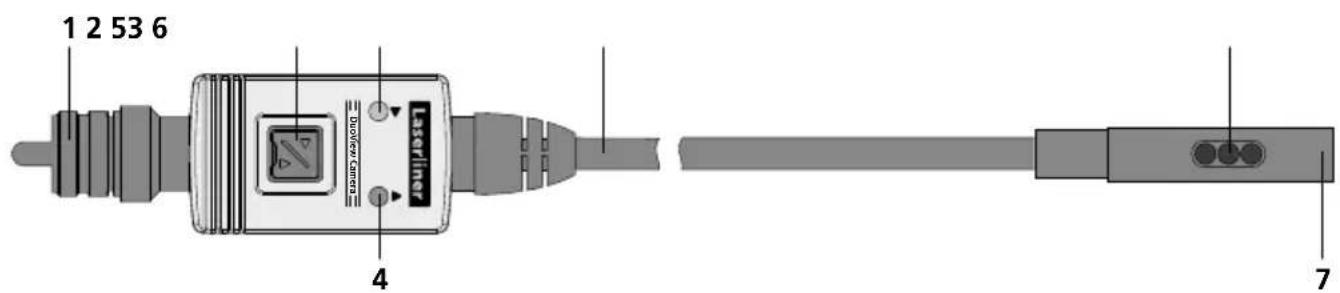

1 Anslutning för basenhet
2 Växling front- och sidokamera
3 grön LED sidokamera
4 röd LED frontkamera

5 Flexslang
6 Sidokamera
7 Frontkamera

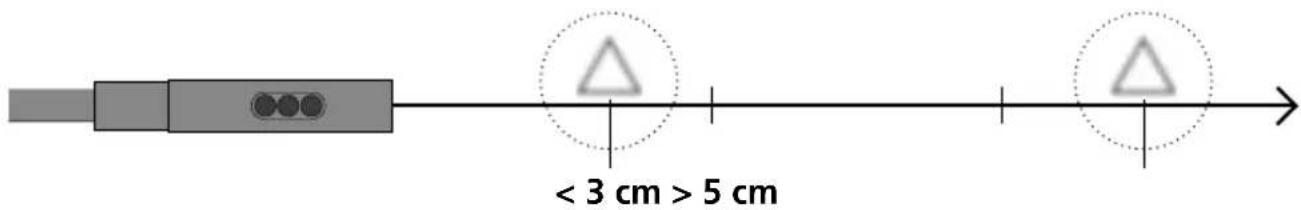

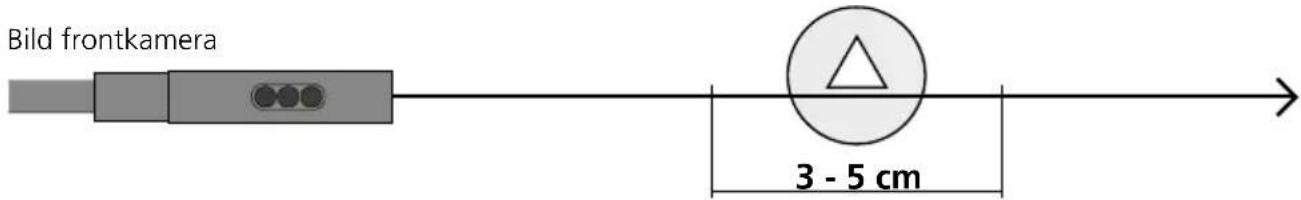

1 Skärpedjupsområde

Frontkameran på DuoView Camera levererar skarpa bilder inom området 3 - 5 cm framför kamerahuvudet. Sidokameran har ett skärpedjupsområde på 1 - 5 cm framför kamerahuvudet.

Objekt som ligger långt utanför det fokusområdet kan bli oskarpa.

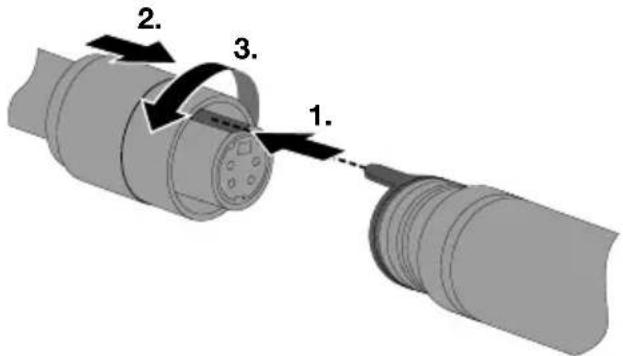

② Anslutning för flexslang

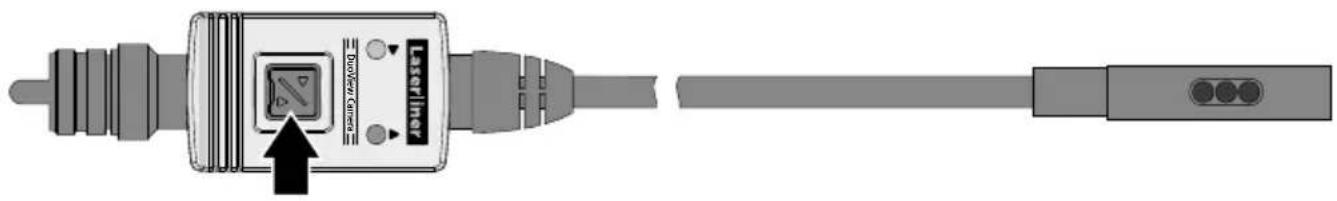

3 Växling front- och sidokamera

Tekniska data
Tekniska ändringar förbehålls. 19W31

Kameratyp CMOS bildsensor
Kamerahuvud ø 9 mm
Skyddsklass för kamerahuvud vattenbeständig, IP 67
LED:er kamerahuvud Front: 4/sida: 2
Upplösning kamera 640 x 480 pixlar
Synfält 57°
Kamerans fokus Front: F 3 cm - F 5 cm/Sida:	F 1 cm - F 5 cm
Kabeldiameter 6 mm
Flexslangens längd 1 m
Minimal böjningsradie 50 mm
Arbetsbetingelser	0°C ... 45°C, luftfuktighet max. 20 ... 90% rH, icke-kondenserande, arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10°C ... 60°C, luftfuktighet max. 80% rH
Vikt 144 g
Mått (B x H x D) 1100 x 30 x 24 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=AID

!
