DuoView Camera - Câmara de inspeção Laserliner - Manual de utilização gratuito

Tipo de produto	Câmera de inspeção
Marca	Laserliner
Modelo	DuoView Camera
Utilização	Conectada à unidade base VideoFlex para inspeção visual de cavidades, poços, alvenaria, veículos
Cabeça da câmera	Diâmetro 9 mm, resistente à água IP67
Tipo de sensor	CMOS
Resolução	640 x 480 pixels
Campo de visão	57°
Distância focal (câmera frontal)	3 a 5 cm
Distância focal (câmera lateral)	1 a 5 cm
Iluminação LED	4 LEDs frontais, 2 LEDs laterais
Comprimento do tubo flexível	1 m
Diâmetro do cabo	6 mm
Ângulo de curvatura mínimo	50 mm
Peso	144 g
Dimensões (C x L x A)	1100 x 30 x 24 mm
Condições de trabalho	0°C a 45°C, umidade 20-90% UR sem condensação
Condições de armazenamento	-10°C a 60°C, umidade máx. 80% UR
Limpeza	Pano levemente úmido, sem solventes nem produtos abrasivos
Segurança	Não utilizar perto de tensões perigosas, nem para exames médicos
Compatibilidade eletromagnética	Conforme à diretiva CEM 2014/30/UE

Perguntas frequentes - DuoView Camera Laserliner

Como conectar a câmera DuoView à unidade base?

A câmera DuoView se conecta diretamente à unidade base VideoFlex através do conector previsto para este fim (marca 1 no esquema). Certifique-se de que a conexão esteja bem encaixada.

Como alternar entre a câmera frontal e lateral?

Use o botão de comutação (marca 2 no esquema) para alternar entre a visão da câmera frontal e a da câmera lateral. O LED verde (câmera lateral) ou vermelho (câmera frontal) indica a visão ativa.

Qual é a profundidade de campo da câmera frontal?

A câmera frontal fornece imagens nítidas a uma distância entre 3 e 5 cm na frente da cabeça da câmera. Objetos além dessa zona podem parecer embaçados.

A câmera é à prova d'água?

Sim, a cabeça da câmera é resistente à água com índice de proteção IP67. Ela pode ser imersa temporariamente, mas não o corpo da câmera nem o cabo.

Posso usar esta câmera para inspecionar instalações elétricas sob tensão?

Não, o aparelho não é adequado para medição perto de tensão perigosa. Certifique-se de que as peças condutoras estejam sem tensão antes de qualquer inspeção.

Como fazer a manutenção e limpeza da câmera?

Limpe todos os componentes com um pano levemente úmido. Não use produtos de limpeza, produtos abrasivos ou solventes. Armazene o aparelho em local seco e limpo.

Qual é o campo de visão da câmera?

O campo de visão é de 57° para ambas as câmeras (frontal e lateral).

Quantos LEDs de iluminação a câmera possui?

A câmera é equipada com 4 LEDs frontais e 2 LEDs laterais para iluminar as áreas inspecionadas.

Em quais condições de temperatura posso usar a câmera?

A câmera funciona entre 0°C e 45°C com umidade relativa de 20 a 90% (sem condensação). O armazenamento é possível de -10°C a 60°C.

A câmera pode ser usada para exames médicos?

Não, é proibido usar a DuoView Camera para exames médicos ou realizados em pessoas.

MANUAL DE UTILIZADOR DuoView Camera Laserliner

Leia completamente as instruções de uso, o caderno anexo 'Indicações adicionais e sobre a garantia", assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo se o entregar a alguém.

Função / Utilização

A DuoView Camera é uma unidade de câmara que é conectada à unidade básica VideoFlex. Juntamente com a unidade básica são emitidas imagens de vídeo a cores para o LCD, com a finalidade de verificar pontos de acesso difícil, como p. ex. vãos, poços, muros ou no veículo.

Indicações gerais de segurança

• Use o aparelho exclusivamente conforme a finalidade de aplicação dentro das especificações.
• Os aparelhos de medição e os seus acessórios não são brinquedos. Mantenha-os afastados das crianças.
  – Não é permitido alterar a construção do aparelho.
• Não exponha o aparelho a esforços mecânicos, temperaturas elevadas ou vibrações fortes.
• Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa.
• A cabeça da câmara não é resistente a atmosferas ácidas nem a fogo.
• Há que evitar, impreterivelmente, que a DuoView Camera entre em contacto com produtos químicos, tensão, objetos móveis ou quentes. Estes podem causar danos no aparelho e mesmo lesões graves no operador.
• A DuoView Camera não pode ser usada para exames médicos nem a pessoas.
• Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho.
• O aparelho não é apropriado para medições perto de tensões perigosas. Por isso, para realizar medições perto de instalações elétricas, assegure-se sempre da isenção de tensão de componentes com condutividade elétrica. A isenção de tensão e a proteção contra a conexão têm de estar garantidas por medidas adequadas.

Indicações de segurança

Manuseio de radiação ótica artificial segundo o regulamento sobre radiação ótica

Abertura para saída LED

• O aparelho trabalha com LEDs do grupo de risco RG 0 (grupo isento, sem risco) nos termos das normas vigentes para segurança fotobiológica (EN 62471:2008-09ff / IEC/TR 62471:2006-07 e seguintes) nas respetivas versões atuais.
• Mediante uma utilização correta e condições razoavelmente previsíveis, a radiação acessível dos LEDs é inofensiva para o olho humano e a pele humana.

Indicações de segurança

Lidar com radiação eletromagnética

- O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE.

Laserliner

- Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma influência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos.

Indicações sobre manutenção e conservação

Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Armazene o aparelho num lugar limpo e seco.

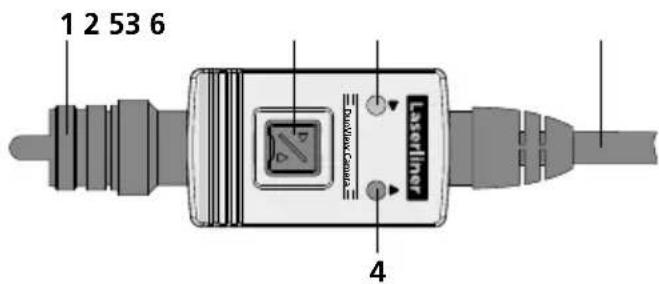

1 Conexão da unidade básica
2 Comutação câmara frontal e câmara lateral
3 LED verde câmara lateral
4 LED vermelho câmara frontal

5 Tubo flexível
6 Câmara lateral
7 Câmara frontal

1 Margem de profundidade de campo

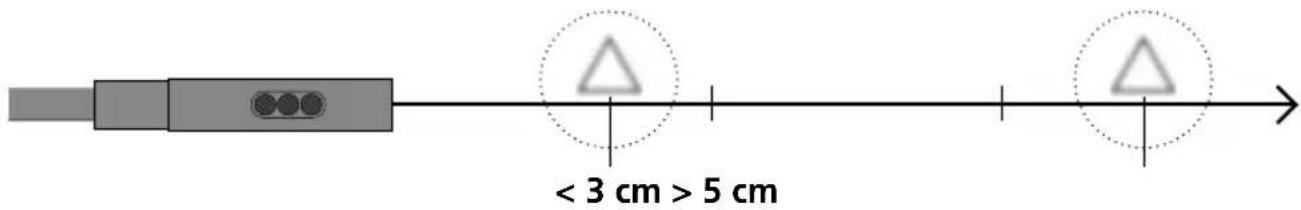

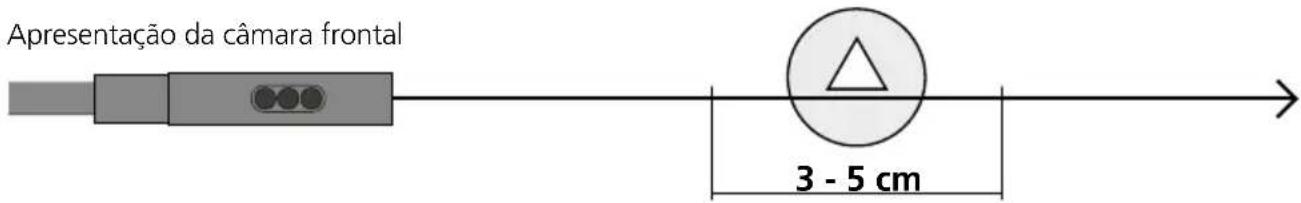

A câmara frontal da DuoView Camera fornece imagens nítidas numa margem de 3 - 5 cm à frente da cabeça da câmara. A câmara lateral tem uma margem de profundidade de campo de 1 - 5 cm à frente da cabeça da câmara.

Os objetos que estejam muito fora da zona de focagem podem aparecer desfocados.

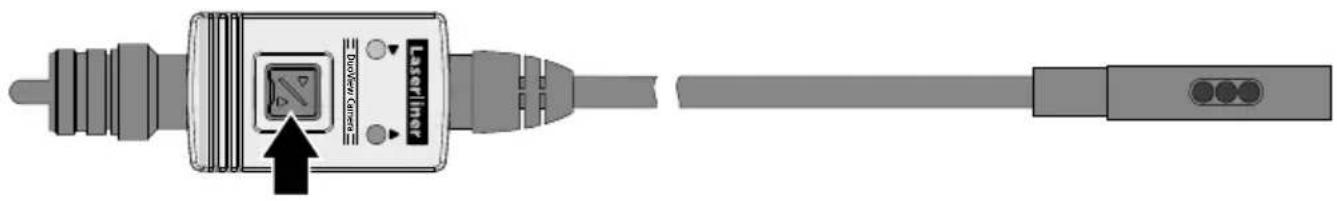

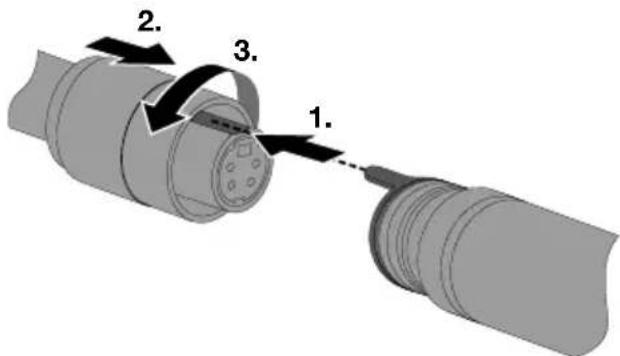

2 Conexão do tubo flexível

3 Comutação câmara frontal e câmara lateral

Dados técnicos	Sujeito a alterações técnicas. 19W31
Tipo de câmara Sensor de imagem CMOS
Cabeça da câmara ø 9 mm
Tipo de proteção da cabeça da câmara à prova de água, IP 67
LEDs da cabeça da câmara Frente: 4 / Lado: 2
Resolução da câmara 640 x 480 pixel
Campo visual 57°
Focagem da câmara Frente: F3 cm - F5 cm / Lado: F1 cm - F5 cm
Diâmetro do cabo 6 mm
Comprimento do tubo flexível 1 m
Raio de curvatura mínimo 50 mm
Condições de trabalho	0°C ... 45°C, humidade de ar máx. 20 ... 90% rH, sem condensação, altura de trabalho máx. de 4000 m em relação ao NM (nível do mar)
Condições de armazenamento -10°C ... 60°C, humidade de ar máx. 80% rH
Peso 144 g
Dimensões (L x A x P) 1100 x 30 x 24 mm

Disposições da UE e eliminação

O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE.

Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados.

Mais instruções de segurança e indicações adicionais em:

http://laserliner.com/info?an=AID

Laserliner

!
