Тип продукт	Инспекционна камера
Марка	Laserliner
Модел	DuoView Camera
Употреба	Свързана към основния модул VideoFlex за визуална инспекция на кухини, кладенци, зидария, превозни средства
Глава на камерата	Диаметър 9 мм, водоустойчив IP67
Тип сензор	CMOS
Разделителна способност	640 x 480 пиксела
Зрително поле	57°
Фокусно разстояние (предна камера)	3 до 5 см
Фокусно разстояние (странична камера)	1 до 5 см
LED осветление	4 предни LED, 2 странични LED
Дължина на гъвкавия маркуч	1 м
Диаметър на кабела	6 мм
Минимален ъгъл на огъване	50 мм
Тегло	144 г
Размери (Д x Ш x В)	1100 x 30 x 24 мм
Работни условия	0°C до 45°C, влажност 20-90% RH без конденз
Условия на съхранение	-10°C до 60°C, макс. влажност 80% RH
Почистване	Леко влажна кърпа, без разтворители или абразивни продукти
Безопасност	Да не се използва в близост до опасни напрежения, нито за медицински прегледи
Електромагнитна съвместимост	Съответства на директивата за ЕМС 2014/30/ЕС

Често задавани въпроси - DuoView Camera Laserliner

Как да свържа камерата DuoView към основния модул?

Камерата DuoView се свързва директно към основния модул VideoFlex чрез предвидения за целта конектор (означен с 1 на схемата). Уверете се, че връзката е добре закрепена.

Как да превключвам между предната и страничната камера?

Използвайте бутона за превключване (означен с 2 на схемата), за да редувате изгледа на предната и страничната камера. Зеленият светодиод (странична камера) или червеният (предна камера) показва активния изглед.

Каква е дълбочината на рязкост на предната камера?

Предната камера осигурява ясни изображения на разстояние между 3 и 5 см пред главата на камерата. Обектите извън тази зона може да изглеждат размити.

Камерата водоустойчива ли е?

Да, главата на камерата е водоустойчива със степен на защита IP67. Може да бъде временно потопена, но не и тялото на камерата или кабелът.

Мога ли да използвам тази камера за инспекция на електрически инсталации под напрежение?

Не, устройството не е подходящо за измервания в близост до опасно напрежение. Уверете се, че проводимите части са обезточени преди всяка инспекция.

Как да поддържам и почиствам камерата?

Почиствайте всички компоненти с леко влажна кърпа. Не използвайте почистващи препарати, абразиви или разтворители. Съхранявайте устройството на сухо и чисто място.

Какво е зрителното поле на камерата?

Зрителното поле е 57° и за двете камери (предна и странична).

Колко LED осветителни елемента има камерата?

Камерата е оборудвана с 4 предни LED и 2 странични LED за осветяване на инспектираните зони.

При какви температурни условия мога да използвам камерата?

Камерата работи между 0°C и 45°C при относителна влажност от 20 до 90% (без конденз). Съхранението е възможно от -10°C до 60°C.

Може ли камерата да се използва за медицински прегледи?

Не, забранено е използването на DuoView Camera за медицински прегледи или върху хора.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DuoView Camera Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Този документ трябва да бъде съхранен и да бъде предаден при предаването на устройството.

Функция / Използване

DuoView Camera e блок на камера за свързване към основния блок VideoFlex. Съвместно с основния блок на LCD се изпращат цветни видеоизображения за инспекция на труднодостъпни места, като кухини, шахти, зидария или МПС.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
- Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Приборът не трябва да се променя конструктивно.
– Не подлагайте устройството на механично натоварване, твърде високи температури или на силни вибрации.
– Уредът не трябва да се използва повече, ако една или няколко функции откажат или ако зарядът на батериите е нисък.
– Основната част на камерата не е устойчива на киселини и не е огнеупорна.
- Непременно трябва да се има предвид DuoView Camera да не влиза в контакт с химикали, ел. напрежение, подвижни или горещи предмети. Това може да доведе до повреда на уреда и тежки наранявания на оператора.
– DuoView Camera не трябва да се използва за медицински изследвания / изследвания на хора.
- Моля придържайте се към мерките за безопасност на местни и национални органи за правилното използване на устройството.
– Устройството не е подходящо за измерване в близост до опасно напрежение. Поради това при измервания в близост до електрически инсталации винаги следете токопроводящите части да не са под напрежение. Неналичието на напрежение и обезопасяването срещу повторно включване трябва да се гарантира с подходящи мерки.

Работа с изкуствено, оптично лъчение OStrV

Изходен отвор LED

– Уредът работи със светодиоди от рискова група RG 0 (свободна група, без наличие на риск) в съответствие с валидните стандарти за фотобиологична безопасност (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в техните актуални редакции.
– Достъпното лъчение на светодиодите не е опасно за човешкото око и човешката кожа при употреба по предназначение и при разумно предвидими условия.

Работа с електромагнитно лъчение

– Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC за електромагнитната съвместимост (EMC).

– Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

Указания за техническо обслужване и поддръжка

Почиствайте всички компоненти с леко навлажнена кърпа и избягвайте използването на почистващи и абразивни препарати и разтворители. Съхранявайте уреда на чисто и сухо място.

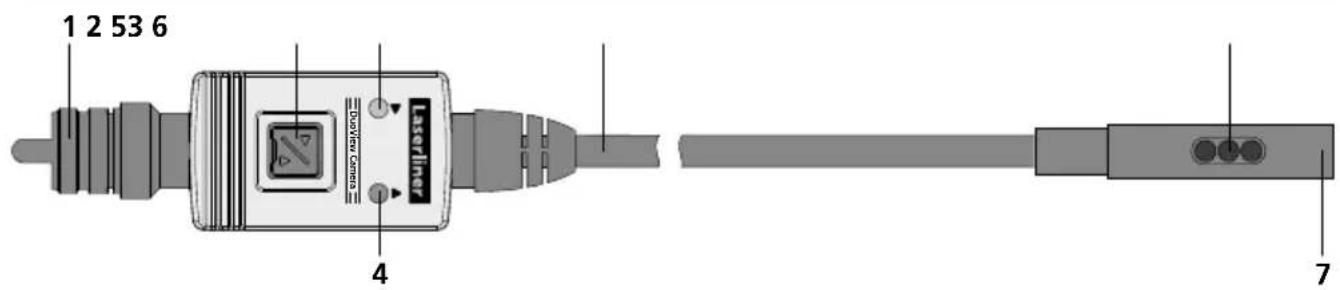

1 Извод за свързване основен блок
2 Превключване предна и странична камера
3 зелен светодиод странична камера
4 червен светодиод предна камера

5 Гъвкав ръкав
6 Странична камера
7 Предна камера

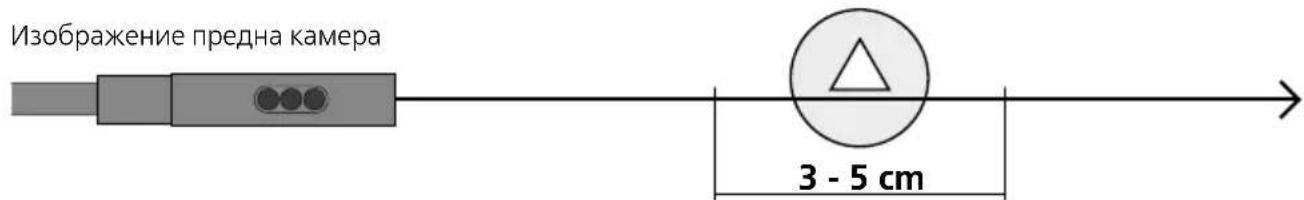

1 Диапазон на фокусното разстояние

Предната камера на DuoView Camera осигурява контрастни изображения в диапазона 3 – 5 cm пред главата на камерата. Страничната камера има диапазон на остротата 1 – 5 cm пред главата на камерата.

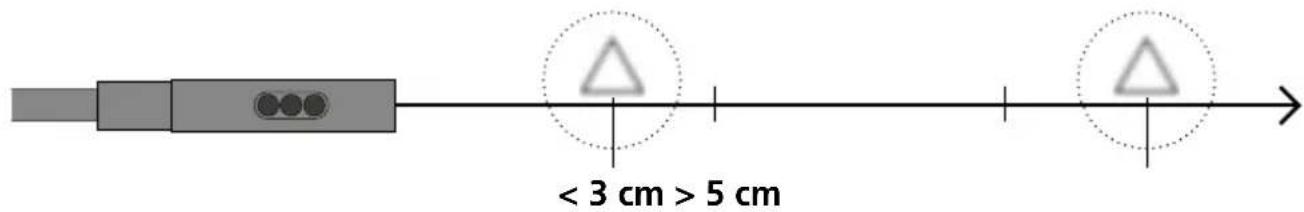

Обекти, които са далеч извън зоната на фокуса, може да изглеждат нефокусирани.

2 Извод за гъвкав ръкав

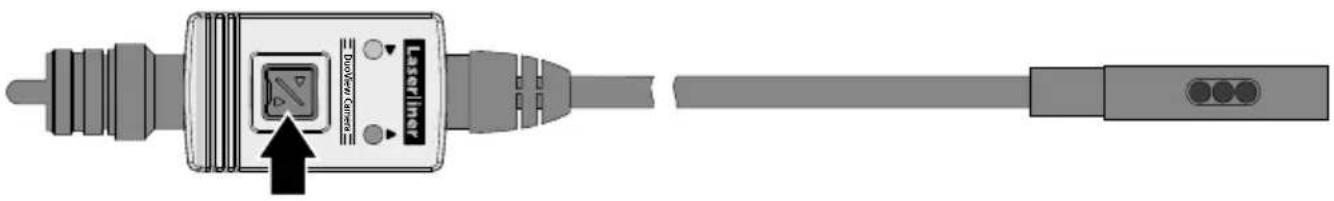

З Превключване предна и странична камера

Технически характеристики		Запазва се правото за технически изменения. 19W31
Тип камера CMOS сензор за изображения
Камера – основна част ø 9 mm
Вид защита на главата на камерата водонепроницаема, IP 67
Светодиоди глава на камерата Отпред:		4/отстрани: 2
Резолюция на камерата 640 x 480 пиксела
Зона на видимост 57°
Фокус на камерата Отпред: F3 cm – F5 cm/отстрани: F1 cm – F5 cm
Диаметър на кабела 6 mm
Дълъг гъвкав ръкав 1 m
Минимален радиус на огъване 50 mm
Условия за съхранение		0°C ... 45°C, относителна влажност на въздуха макс.20 ... 90% rH, без наличие на конденз, работна височинамакс. 4000 m над морското равнище
Автоматично изключване -10°C ... 60°C,		относителна влажност на въздуха макс. 80% rH
Тегло 144 g
Размери (Ш x В x Д) 1100 x 30 x 24 mm

ЕС-разпоредби и изхвърляне

Уредът изпълнява всички необходими стандарти за свободно движение на стоки в рамките на ЕС.

Този продукт е електрически уред и трябва да се събира и изхвърля съгласно европейската директива относно отпадъците от електрическо и електронно оборудване (ОЕЕО).

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: http://laserliner.com/info?an=AID

!
