DuoView Camera - інспекційна камера Laserliner - Безкоштовний посібник користувача

Тип продукту	Інспекційна камера
Бренд	Laserliner
Модель	DuoView Camera
Використання	Підключається до базового блоку VideoFlex для візуального огляду порожнин, колодязів, кладки, транспортних засобів
Головка камери	Діаметр 9 мм, водонепроникний IP67
Тип сенсора	CMOS
Роздільна здатність	640 x 480 пікселів
Поле зору	57°
Фокусна відстань (передня камера)	3-5 см
Фокусна відстань (бічна камера)	1-5 см
LED-освітлення	4 передні LED, 2 бічні LED
Довжина гнучкого шланга	1 м
Діаметр кабелю	6 мм
Мінімальний радіус вигину	50 мм
Вага	144 г
Розміри (Д x Ш x В)	1100 x 30 x 24 мм
Умови роботи	0°C до 45°C, вологість 20-90% без конденсації
Умови зберігання	-10°C до 60°C, вологість макс. 80%
Очищення	Злегка волога ганчірка, без розчинників та абразивних засобів
Безпека	Не використовувати поблизу небезпечних напруг, а також для медичних оглядів
Електромагнітна сумісність	Відповідає директиві EMC 2014/30/ЄС

Часті запитання - DuoView Camera Laserliner

Як підключити камеру DuoView до базового блоку?

Камера DuoView підключається безпосередньо до базового блоку VideoFlex через відповідний роз'єм (позначка 1 на схемі). Переконайтеся, що з'єднання зафіксовано.

Як перемикатися між передньою та бічною камерою?

Використовуйте кнопку перемикання (позначка 2 на схемі), щоб чергувати вигляд передньої та бічної камери. Зелений світлодіод (бічна камера) або червоний (передня камера) вказує активний вигляд.

Яка глибина різкості передньої камери?

Передня камера забезпечує чіткі зображення на відстані від 3 до 5 см перед головкою камери. Об'єкти за межами цієї зони можуть бути розмитими.

Чи є камера водонепроникною?

Так, головка камери водонепроникна з рівнем захисту IP67. Її можна тимчасово занурювати, але не корпус камери або кабель.

Чи можна використовувати цю камеру для огляду електричних установок під напругою?

Ні, прилад не підходить для вимірювань поблизу небезпечної напруги. Переконайтеся, що струмопровідні частини знеструмлені перед оглядом.

Як доглядати та чистити камеру?

Очищуйте всі компоненти злегка вологою ганчіркою. Не використовуйте миючі засоби, абразивні речовини або розчинники. Зберігайте прилад у сухому та чистому місці.

Яке поле зору камери?

Поле зору становить 57° для обох камер (передньої та бічної).

Скільки світлодіодів освітлення має камера?

Камера оснащена 4 передніми світлодіодами та 2 бічними світлодіодами для освітлення зон огляду.

За яких температурних умов можна використовувати камеру?

Камера працює в діапазоні від 0°C до 45°C при відносній вологості 20-90% (без конденсації). Зберігання можливе від -10°C до 60°C.

Чи можна використовувати камеру для медичних оглядів?

Ні, заборонено використовувати DuoView Camera для медичних оглядів або на людях.

ПОСІБНИК КОРИСТУВАЧА DuoView Camera Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Цей документ зберігати та докладати до пристрою, віддаючи в інші руки.

Функція/застосування

DuoView Camera — це камера для підключення до базового блоку VideoFlex. За допомогою базового пристрою кольорові зображення надсилаються на РК-дисплей для інспекції важкодосяжних місць, наприклад, в порожнинах, шахтах, цегляних мурах або автомобілях.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальні прилади і приладдя до них – не дитяча іграшка. Зберігати у недосяжному для дітей місці.
– Забороняється змінювати конструкцію приладу.
– Не навантажуйте прилад механічно, оберігайте його від екстремальних температур або сильних вібрацій.
– Забороняється експлуатація приладу при відмові однієї чи кількох функцій або при занизькому рівні заряду елемента живлення.
– Голівка камери не є стійкою до кислот чи вогню.
– Обов'язково забезпечити, щоб DuoView Camera не контактував з хімікатами, напруга, рухомими чи гарячими предметами. Це може пошкодити прилад і привести до важких травм оператора.
– DuoView Camera не можна використовувати для медичних досліджень/досліджень на людях.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.
– Цей пристрій не придатний для вимірювання поблизу від небезпечної напруги. Тому, виконуючи вимірювання поблизу від електроустаткування, завжди переконуйтеся в тому, що струмопровідні частини не під напругою. Знеструмлення та убезпечення від повторного ввімкнення повинні бути гарантовані належними заходами.

Вказівки з техніки безпеки

Поводження з джерелами штучного оптичного випромінювання згідно з правилами техніки безпеки OStrV

СД-вихідний отвір

– В пристрої використовуються світлодіоди групи ризику RG 0 (вільна група, ризик відсутній) відповідно до чинних стандартів з фотобіологічної безпеки (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) в останній редакції.
– За умови використання за призначенням і дотримання розумних меж випромінювання світлодіодів є безпечним для очей та шкіри людини.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.

– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Зберігати пристрій у чистому, сухому місці.

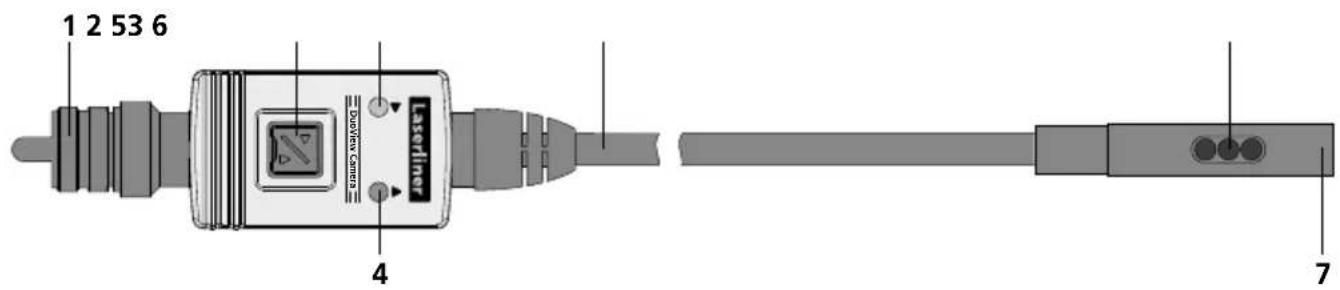

1 Під'єднання базового пристрою
2 Перемикання режимів фронтальної та бокової камери
3 Зелений світлодіод бічна камера

4 Червоний світлодіод фронтальна камера
5 Гнучкий зонд
6 Бічна камера
7 Фронтальна камера

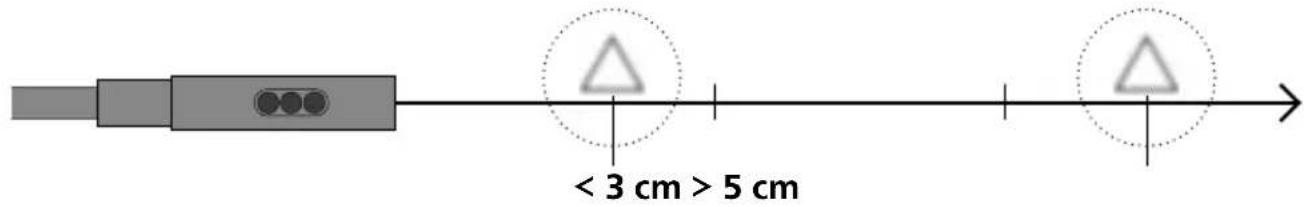

1 Глибина різко зображуваного простору

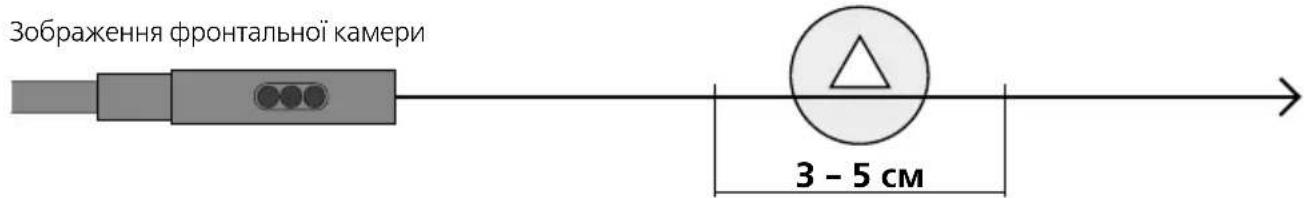

Фронтальна камера камери DuoView дозволяє отримувати чіткі зображення на відстані 3 - 5 см від голівки камери. Діапазон глибини різкості бічної камери становить 1 – 5 см від голівки камери.

Об'єкти, що знаходяться далеко за межами діапазону фокусування, можуть виглядати нечіткими.

2 Підключення гнучкого шлангу

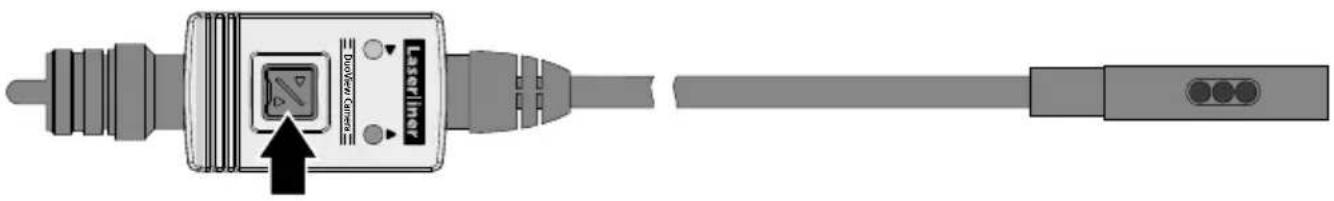

З Перемикання режимів фронтальної та бокової камери

Технічні дані	Право на технічні зміни збережене. 19W31
Тип камери Із КМОН-матрицею
Голівка камери ø 9 мм
Клас захисту голівки камери водостійка, IP 67
Світлодіоди голівки камери Спереду: 4 / збоку: 2
Роздільна здатність камери 640 x 480 пікселів
Поле зору 57°
Фокус камери Спереду: F3 см – F5 см / збоку: F1 см – F5 см
Діаметр кабеля 6 мм
Довжина гнучкого зонда 1 м
мінімальний радіус вигину 50 мм
Режим роботи	0°C ... 45°C, вологість повітря max. 20 ... 90% rH, без конденсації, робоча висота max. 4000 м над рівнем моря (нормальний нуль)
Умови зберігання -10°C ... 60°C, вологість повітря max. 80% rH
Вага 144 г
Габаритні розміри (Ш x В x Г) 1100 x 30 x 24 мм

Нормативні вимоги ЄС й утилізація

Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС.

Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:

http://laserliner.com/info?an=AID

!
