DuoView Camera - Inspektsioonikaamera Laserliner - Tasuta kasutusjuhend

Toote tüüp	Inspektsioonikaamera
Mark	Laserliner
Mudel	DuoView Camera
Kasutamine	Ühendatav VideoFlex põhiüksusega õõnsuste, kaevude, müüritise ja sõidukite visuaalseks kontrolliks
Kaamera pea	Läbimõõt 9 mm, veekindel IP67
Anduri tüüp	CMOS
Resolutsioon	640 x 480 pikslit
Vaateväli	57°
Fookuskaugus (esikaamera)	3 kuni 5 cm
Fookuskaugus (külgkaamera)	1 kuni 5 cm
LED-valgustus	4 esi-LEDi, 2 külg-LEDi
Painduva toru pikkus	1 m
Kaabli läbimõõt	6 mm
Minimaalne paindenurk	50 mm
Kaal	144 g
Mõõtmed (P x L x K)	1100 x 30 x 24 mm
Töötingimused	0°C kuni 45°C, niiskus 20-90% RH ilma kondensatsioonita
Hoiutingimused	-10°C kuni 60°C, maksimaalne niiskus 80% RH
Puhastamine	Kergelt niiske lapiga, mitte lahusteid ega abrasiivseid aineid
Ohutus	Mitte kasutada ohtlike pingete läheduses ega meditsiinilisteks uuringuteks
Elektromagnetiline ühilduvus	Vastab EMC direktiivile 2014/30/EL

Korduma kippuvad küsimused - DuoView Camera Laserliner

Kuidas ühendada DuoView kaamera põhiüksusega?

DuoView kaamera ühendatakse otse VideoFlex põhiüksusega selleks ettenähtud pistiku kaudu (skeemil märge 1). Veenduge, et ühendus on korralikult kinni.

Kuidas lülitada esi- ja külgkaamera vahel?

Kasutage lülitusnuppu (skeemil märge 2), et vahetada esi- ja külgkaamera vaadet. Roheline LED (külgkaamera) või punane LED (esikaamera) näitab aktiivset vaadet.

Milline on esikaamera teravussügavus?

Esikaamera annab teravaid pilte 3 kuni 5 cm kaugusel kaamera peast. Selles tsoonist kaugemal olevad objektid võivad tunduda udused.

Kas kaamera on veekindel?

Jah, kaamera pea on veekindel kaitseklassiga IP67. Seda saab ajutiselt vette sukeldada, kuid mitte kaamera korpust ega kaablit.

Kas ma saan seda kaamerat kasutada pingestatud elektripaigaldiste kontrollimiseks?

Ei, seade ei sobi mõõtmiseks ohtliku pinge läheduses. Veenduge, et juhtivad osad on enne kontrollimist välja lülitatud.

Kuidas hooldada ja puhastada kaamerat?

Puhastage kõiki komponente kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, abrasiivseid aineid ega lahusteid. Hoidke seadet kuivas ja puhtas kohas.

Milline on kaamera vaateväli?

Vaateväli on 57° mõlema kaamera puhul (esi- ja külgkaamera).

Mitu LED-valgustit on kaameral?

Kaameral on 4 esi-LEDi ja 2 külg-LEDi kontrollitavate alade valgustamiseks.

Millistes temperatuuritingimustes saan kaamerat kasutada?

Kaamera töötab temperatuuril 0°C kuni 45°C suhtelise õhuniiskuse 20-90% juures (ilma kondensatsioonita). Hoidmine on võimalik -10°C kuni 60°C juures.

Kas kaamerat saab kasutada meditsiinilisteks uuringuteks?

Ei, keelatud on kasutada DuoView kaamerat meditsiinilisteks uuringuteks või inimestel.

KASUTUSJUHEND DuoView Camera Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised” ja aktuaalne informatsioon ning juhised käesoleva juhendi löpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja seadme edasiandmisel kaasa anda.

Funktsioon / kasutamine

DuoView Camera puhul on tegemist kaameramooduliga VideoFlex baasmooduli külge ühendamiseks. Koos baasmooduliga edastatakse raskesti ligipääsetavatest kohtadest nagu nt öönesruumidest, šahtidest, müüridest või sõidukitest LCD-le värvilisi videopilte.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Seadme ehitust ei tohi muuta.
• Ärge laske seadmele möjuda mehaanilist koormust, ülikõrgeid temperatuure ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk.
• Kaamerapea ei ole happe- ja tulekindel.
• Te peate jälgima, et DuoView Camera ei satuks kontakti kemikaalidega, pinge, liikuvate või kuumade esemetega. See võib viia seadme kahjustusteni ja ka kasutaja vigastusteni.
  – DuoView Camera ei tohi kasutada meditsiinilisteks uuringuteks/inimuuringuteks.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.
  – Seade ei sobi mõõtmiste teostamiseks ohtliku pinge läheduses. Pöörake seetõttu elektriliste seadmete läheduses mõõtmisi teostades alati tähelepanu juhtivate osade pingevabadusele. Pingevabadus ja taassisselülitamise vastane kaitse peab olema sobivate meetmetega tagatud.

Ohutusjuhised

Ümberkäimine tehisliku optilise kiirgusega (Saksa OStrV)

LEDi väljumisava

• Seade töötab riskigrupi RG 0 (vaba grupp, risk puudub) LEDidega vastavalt fotobioloogilisele ohutusele (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) nende aktuaalsetes väljaannetes.
• LEDide ligipääsetav kiirgus on sihtotstarbekohasel kasutusel ja möistlikult ettenähtavatel tingimustel inimsilmale ning inimnahale ohutu.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

- Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.

- Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Ladustage seadet puhtas, kuivas kohas.

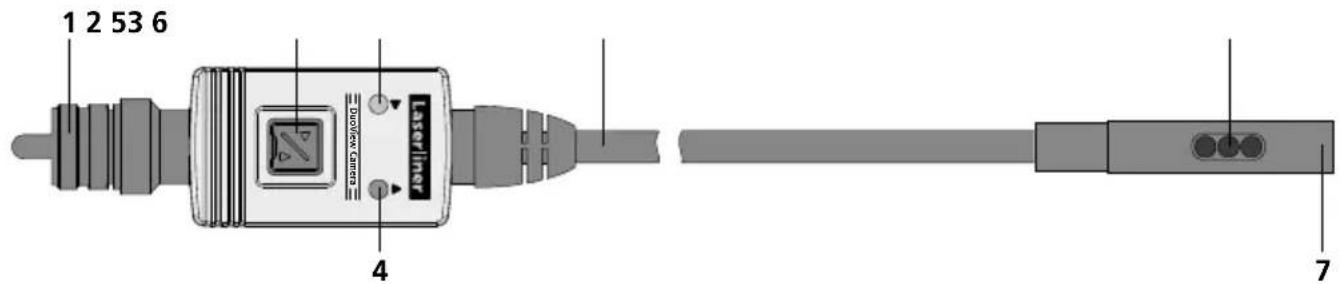

1 Baasmooduli ühendamine

2 Esi- ja külgkaamera ümberlülitamine

3 Roheline LED külgkaamera

4 Punane LED esikaamera

5 Flex-juhe

6 Külgkaamera

7 Esikaamera

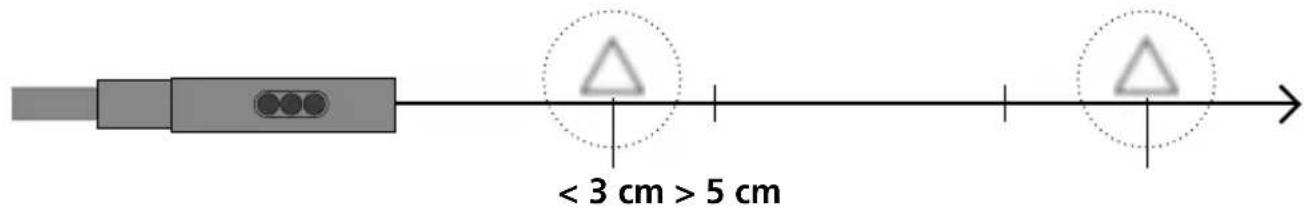

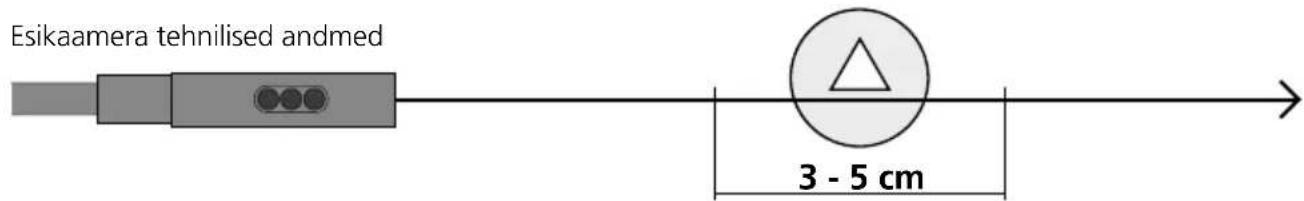

1 Teravussügavuse piirkond

DuoView Camera esikaamera annab teravaid pilte kaamerapea ees 3–5 cm alal. Külgkaamera kaamerapea ees on 1–5 cm teravussügavusega ala.

Kaugel väljaspool fookuspiirkonda asuvad objektid võivad näida hägused.

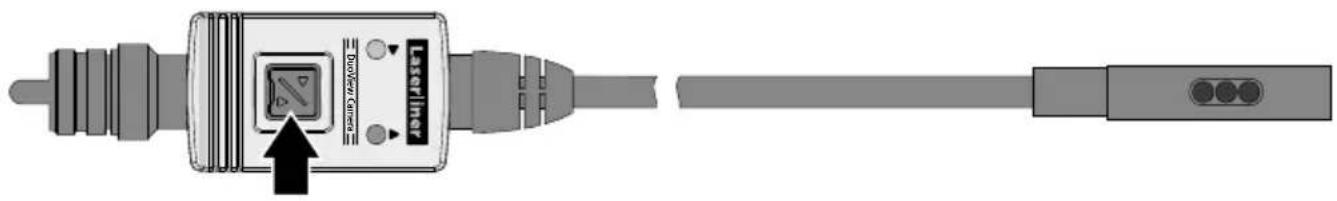

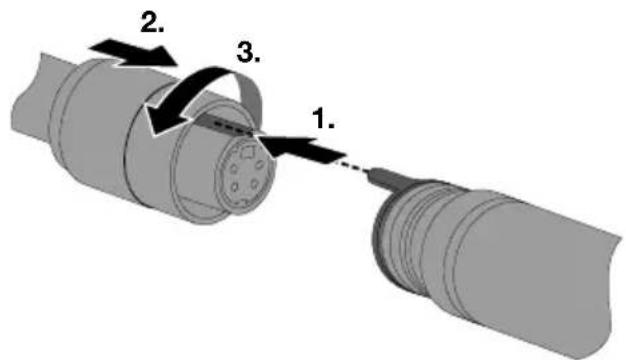

2 Flex-juhtmega ühendus

3 Esi- ja külgkaamera ümberlülitamine

Tehnilised andmed		Öigus tehnilisteks muudatusteks reserveeritud. 19W31
Kaamera tüüp CMOS pildisensor
Kaamerapea ø 9 mm
Kaamerapea kaitseliik veekindel, IP 67
LED-kaamerapea Esikülg: 4 / külg: 2
Kaamera resolutsioon 640 x 480 pikslit
Vaateväli 57°
Kaamera fookus Esikülg: F3 cm – F5 cm / külg: F1 cm – F5 cm
Kaabli läbimõõt 6 mm
Flex-juhtme pikkus 1 m
Minimaalne painderaadius 50 mm
Töötingimused	0°C ... 45°C, õhuniiskus max 20 ... 90% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 60°C, õhuniiskus max 80% rH
Kaal 144 g
Mõõtmed (L x K x S) 1100 x 30 x 24 mm

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektrija elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil: http://laserliner.com/info?an=AID

!
