KULLANIM KILAVUZU DuoView Camera Laserliner

Kullanım kılavuzunu, ekinde bulunan „Garanti ve Ek Uyarılar’ defterini ve de bu kılavuzun sonunda bulunan İnternet link’i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve cihaz elden çıkarıldığında beraberinde verilmelidir.

Fonksiyon / Kullanım

DuoView Camera, VideoFlex baz birime bağlanan bir kamera ünitesidir. Baz birimi ile birlikte boşluklar, kuyu, örme duvarlar veya ısıtma veya araç içi gibi ulaşılması zor olan yerlerin denetimi için LCD'ye renkli video resimler gönderilir.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız.
• Yapısal açıdan cihazın değiştirilmesi yasaktır.
• Cihazı mekanik yüklere, aşırı sıcaklıklara veya şiddetli titreşimlere maruz bırakmayınız.
• Bir veya birden fazla fonksiyonu arıza gösterdiğinde ya da batarya doluluğu zayıf olduğunda cihazın bir daha kullanılmaması gerekmektedir.
• Kamera başlığı asit veya ateşe dayanıklı değildir.
• DuoView Camera'in hiç bir surette kimyasal maddeler, elektrik voltajı, hareketli veya sıcak etmemesine muhakkak dikkat edilmelidir. Aksi takdirde cihazın hasar görmesi ve aynı ciddi yaralanmalar alması söz konusu olabilir.
  – DuoView Camera tıbbi tetkik/muayeneler için kullanılmamalıdır.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.
• Cihaz tehlikeli gerilimlerin yakınında ölçümler yapmak için uygun değildir. Bu nedenle elektrikli tesislerin yakınında yapılan ölçümlerde, daima iletken bileşenlerin gerilimsiz olmasına dikkat ediniz. Bunların gerilimsiz oluşu ve korunması, uygun önlemler alınarak temin edilmelidir.

Emniyet Direktifleri

Sanal optik ışınlar ile muamele, OStrV (optik ışın yönetmeliği)

Çıkış ağzı LED

• Cihaz, geçerli ve yürürlükte olan fotobiyolojik güvenlik standardına uygun (EN-62471 2008-09 takibi / IEC/TR 62471, 2006-07 takibi) RG 0 (serbest gurup, risk yok) risk gurubuna ait LED'ler ile çalışıyor.
• LED'lerin erişilebilir ışınları amacına uygun kullanımlarda ve mantıklı şekilde öngörülebilir şartlarda insan gözüne ve insan cildine zararsızdır.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

- Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.

- Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Cihazı temiz ve kuru bir yerde saklayınız.

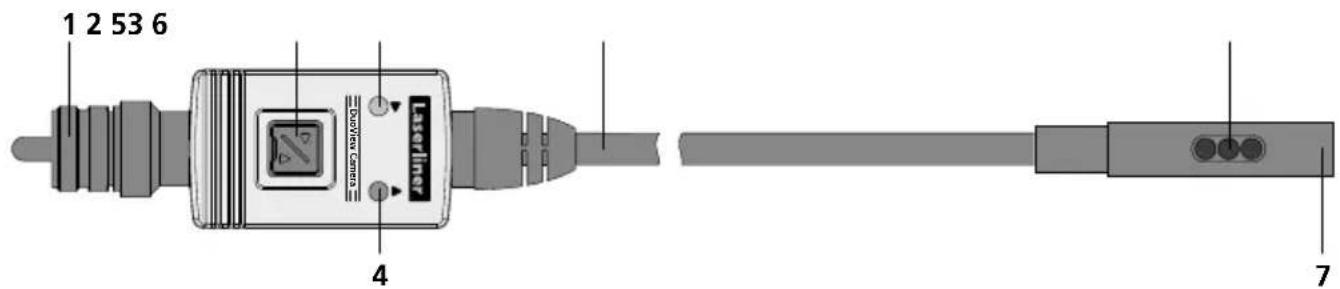

1 2 53 6 4 Laser liner Davon Conco 7

1 Baz birim bağlantısı

2 Ön ve yan kamera arasında geçiş

3 yeşil LED yan kamera

4 kırmızı LED ön kamera

5 Fleks hortum

6 Yan kamera

7 Ön kamera

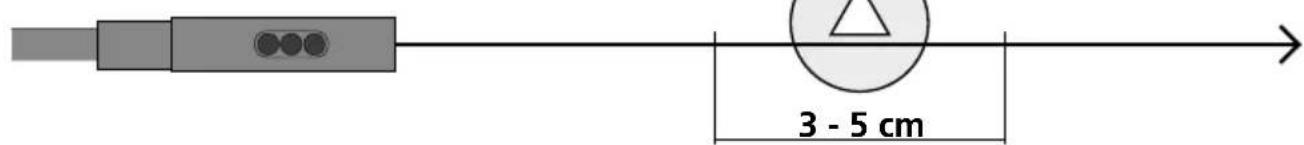

1 Keskinlik derinliği alanı

DuoView Kamera'ün ön kamerası, kamera kafasının 3 - 5 cm önündeki alanda keskin resimler verir. Yan kamera, kamera kafasının önünde 1 - 5 cm'lik bir netlik alanına sahiptir.

Ön kamera gösterimi

3 - 5 cm

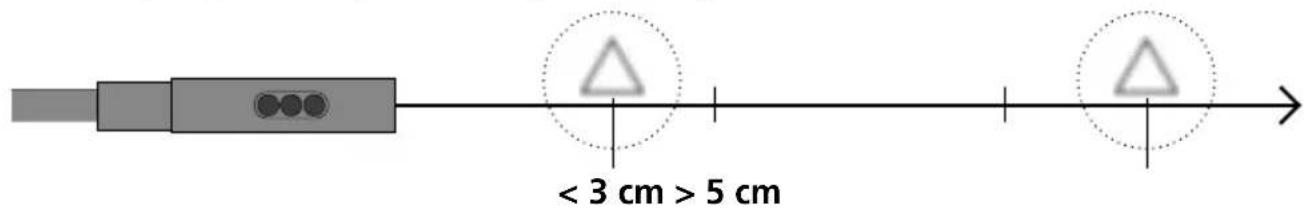

Odak aralığının çok fazla dışında kalan objeler bulanık görünebilirler.

< 3 cm > 5 cm

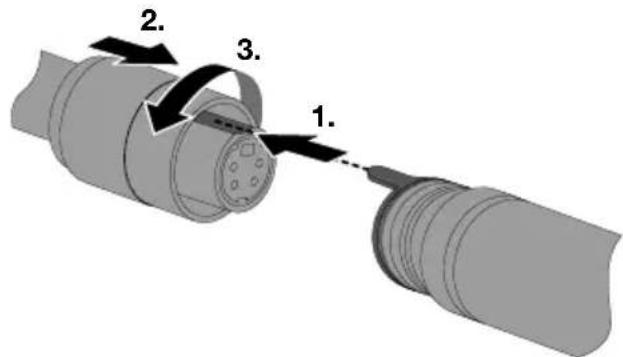

2 Fleks hortum bağlantısı

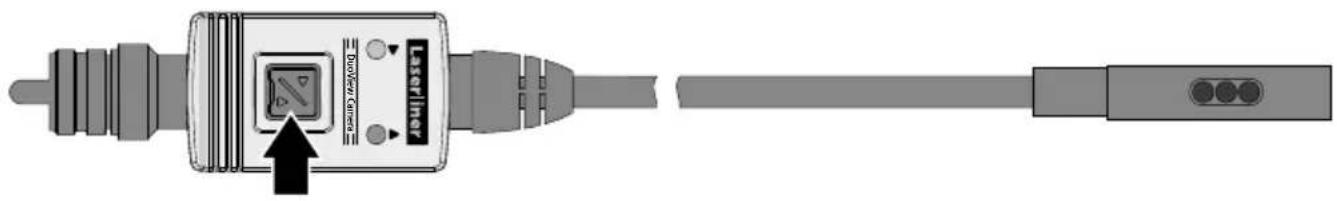

3 Ön ve yan kamera arasında geçiş

Teknik özellikler
Teknik değişiklik yapma hakkı saklıdır. 19W31

Kamera tipi CMOS resim sensörü
Kamera kafası ø 9 mm
Kamera başlığı koruma türü suya dayanıklı, IP	67
LED kamera başlığı Ön: 4 / Yan: 2
Kamera çözünürlüğü 640 x 480 pixel
Görüntü alanı 57°
Kamera fokusu Ön: F3 cm - F5 cm / Yan: F1	cm - F5 cm
Kablo çapı 6 mm
Fleks hortum uzunluğu: 1 m
minimal bükme yarı çapı 50 mm
Çalıştırma şartları	0°C ... 45°C, hava nemi maks. 20 ... 90% rH,yoğuşmasız, çalışma yükseklik maks. 4000 mnormal sıfır üzeri
Saklama koşulları -10°C ... 60°C, hava nemi	maks. 80% rH
Ağırlık 144 g
Ebatlar (G x Y x D) 1100 x 30 x 24 mm

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün elektrikli bir cihaz olup Avrupa Birliği'nin Atık Elektrik ve Elektronik Eşyalar Direktifi uyarınca ayrı olarak toplanmalı ve bertaraf edilmelidir.

Diğer emniyet uyarıları ve ek direktifler için:

http://laserliner.com/info?an=AID

!
