DuoView Camera - Inspektionskamera Laserliner - Gratis brugsanvisning og manual

Produkttype	Inspektionskamera
Mærke	Laserliner
Model	DuoView Camera
Anvendelse	Tilsluttet til VideoFlex basisenhed til visuel inspektion af hulrum, brønde, murværk, køretøjer
Kamera hoved	Diameter 9 mm, vandtæt IP67
Sensortype	CMOS
Opløsning	640 x 480 pixels
Synsfelt	57°
Brændvidde (frontkamera)	3 til 5 cm
Brændvidde (sidekamera)	1 til 5 cm
LED-belysning	4 forreste LED'er, 2 side-LED'er
Længde af fleksibel slange	1 m
Kabel diameter	6 mm
Minimal bøjningsvinkel	50 mm
Vægt	144 g
Dimensioner (L x B x H)	1100 x 30 x 24 mm
Arbejdsbetingelser	0°C til 45°C, luftfugtighed 20-90% RF uden kondens
Opbevaringsbetingelser	-10°C til 60°C, max luftfugtighed 80% RF
Rengøring	Let fugtig klud, ingen opløsningsmidler eller slibende produkter
Sikkerhed	Må ikke bruges i nærheden af farlige spændinger eller til medicinske undersøgelser
Elektromagnetisk kompatibilitet	Overholder EMC-direktiv 2014/30/EU

Ofte stillede spørgsmål - DuoView Camera Laserliner

Hvordan tilslutter jeg DuoView-kameraet til basisenheden?

DuoView-kameraet tilsluttes direkte til VideoFlex-basisenheden via den dertil beregnede stikforbindelse (reference 1 på diagrammet). Sørg for, at forbindelsen er korrekt aktiveret.

Hvordan skifter jeg mellem front- og sidekamera?

Brug omskifterknappen (reference 2 på diagrammet) til at skifte mellem frontkameraets og sidekameraets billede. Grøn LED (sidekamera) eller rød LED (frontkamera) angiver den aktive visning.

Hvad er dybdeskarpheden for frontkameraet?

Frontkameraet giver skarpe billeder i en afstand mellem 3 og 5 cm foran kameraets hoved. Objekter uden for dette område kan fremstå slørede.

Er kameraet vandtæt?

Ja, kameraets hoved er vandtæt med beskyttelsesklasse IP67. Det kan nedsænkes midlertidigt, men ikke kameraets krop eller kablet.

Kan jeg bruge dette kamera til at inspicere spændingsførende elektriske installationer?

Nej, enheden er ikke egnet til måling i nærheden af farlig spænding. Sørg for, at ledende dele er spændingsløse før inspektion.

Hvordan vedligeholder og rengør jeg kameraet?

Rengør alle komponenter med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar enheden et tørt og rent sted.

Hvad er kameraets synsfelt?

Synsfeltet er 57° for begge kameraer (front og side).

Hvor mange LED-belysning har kameraet?

Kameraet er udstyret med 4 forreste LED'er og 2 side-LED'er til at belyse de inspicerede områder.

Ved hvilke temperaturforhold kan jeg bruge kameraet?

Kameraet fungerer mellem 0°C og 45°C med en relativ luftfugtighed på 20 til 90% (uden kondens). Opbevaring er mulig fra -10°C til 60°C.

Kan kameraet bruges til medicinske undersøgelser?

Nej, det er forbudt at bruge DuoView Camera til medicinske undersøgelser eller til undersøgelser på personer.

BRUGSANVISNING DuoView Camera Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internetlinket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / anvendelse

DuoView Camera er en kameraenhed, der kan sluttes til basisenheden VideoFlex. Sammen med basisenheden sendes der farvevideobilleder til LCD-skærmen til kontrol af vanskeligt tilgængelige steder som fx i hulrum, skakte, i murværk eller i køretøjer.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Konstruktionsmæssigt må apparatet ikke ændres.
• Apparatet må ikke udsættes for mekanisk belastning, meget høje temperaturer eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• Kamerahovedet er ikke syrebestandigt eller ildfast.
• Det er vigtigt, at man sørger for, at DuoView Camera ikke kommer i kontakt med kemikalier, spænding, bevægelige eller varme genstande. Dette kan ødelægge apparatet og desuden medføre alvorlige personskader på operatøren.
• DuoView Camera må ikke anvendes til medicinske undersøgelser/personundersøgelser.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblik på saglig korrekt brug af apparatet.
• Apparatet er ikke beregnet til måling i nærheden af farlig spænding. Derfor skal man altid sikre sig, at der ikke er spænding i ledende dele, når man foretager målinger i nærheden af elektriske anlæg. Den spændingsfri tilstand og sikring mod genstart skal sikres med passende foranstaltninger.

Sikkerhedsanvisninger

Omgang med kunstig, optisk stråling OStrV

Udgangsåbnings-LED

• Apparatet bruger LED'er i risikogruppen RG 0 (fri gruppe, ingen risiko) i henhold til gældende standarder for fotobiologisk sikkerhed (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) i de nuværende udførelser.
• Den tilgængelige stråling fra LED'erne er ved tilsigtet anvendelse og under rimeligt forudsigelige forhold ufarlig for det menneskelige øje og den menneskelige hud.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

- Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.

Laserliner

- Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

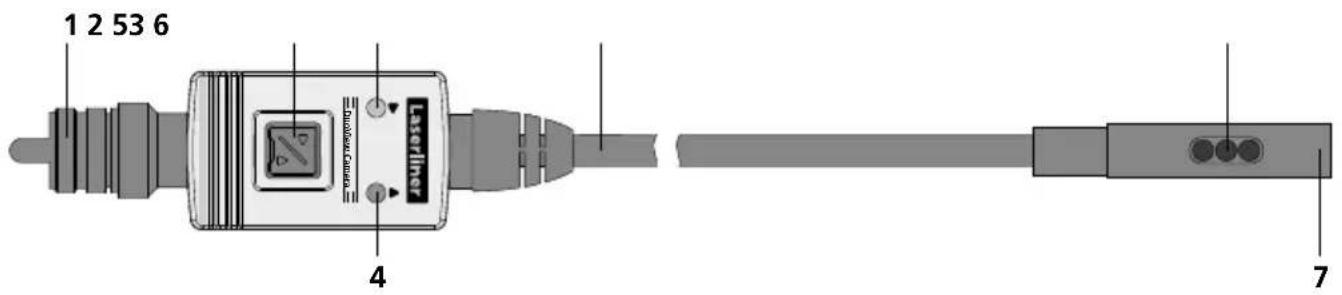

1 Tilslutning til basisenhed
2 Omskiftning front- og sidekamera
3 grøn LED sidekamera
4 rød LED frontkamera

5 Fleksibel slange
6 Sidekamera
7 Frontkamera

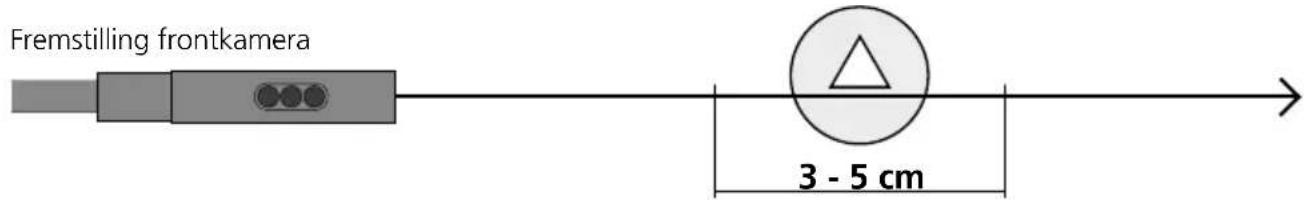

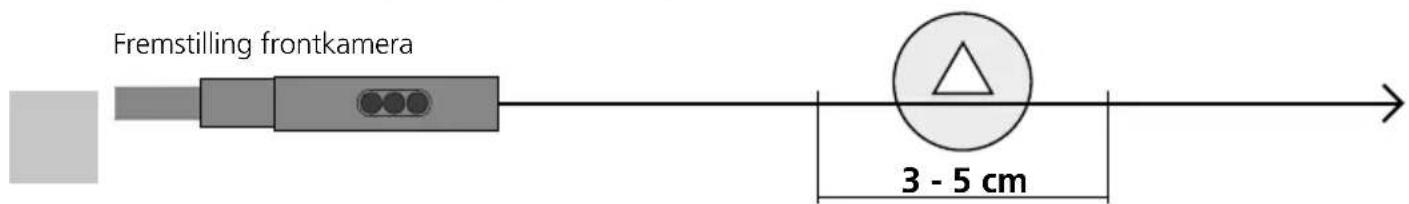

1 Dybdeskarphedsområde

Frontkamera til DuoView Camera giver skarpe billeder i området på 3 - 5 cm foran kamerahovedet. Sidekameraet har et dybdeskarphedsområde på 1 - 5 cm foran kamerahovedet.

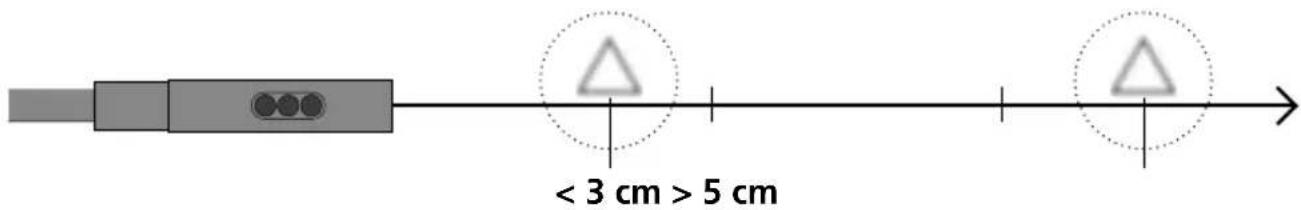

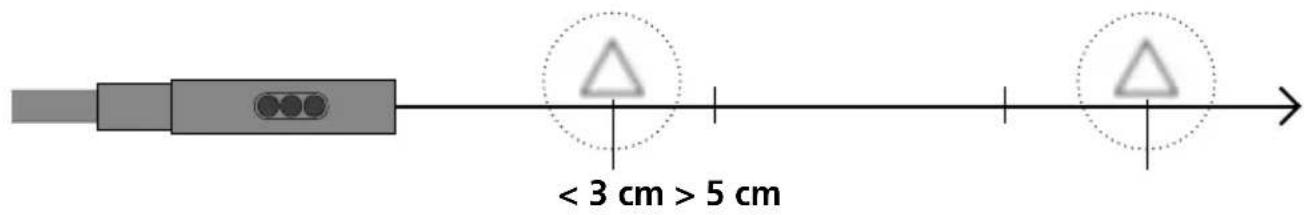

Objekter, der ligger langt uden for fokusområdet, kan forekomme uskarpe.

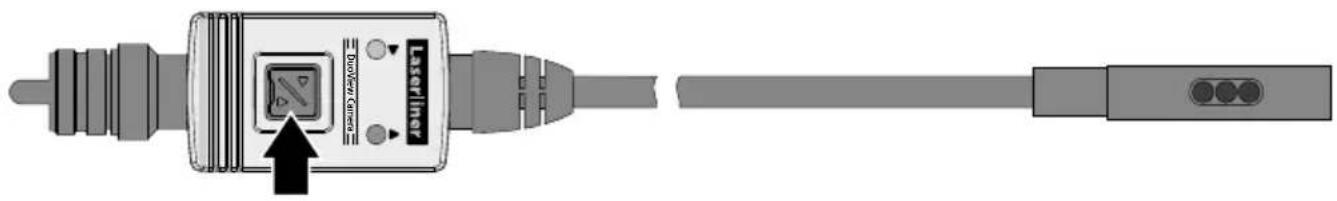

2 Tilslutning flexslange

3 Omskiftning front- og sidekamera

Tekniske Data
Forbehold for tekniske ændringer. 19W31

Kameratype CMOS-billedsensor
Kamerahoved ø 9 mm
Beskyttelsesmåde kamerahoved vandafvisende, IP 67
LED'er kamerahoved Front: 4 / side: 2
Opløsning kamera 640 x 480 pixel
Synsfelt 57°
Kamerafokus Front: F3 cm - F5 cm / side: F1	cm - F5 cm
Kabeldiameter 6 mm
Længde flexslange 1 m
minimal bukkeradius 50 mm
Arbejdsbetingelser	0°C ... 45°C, luftfugtighed maks. 20 ... 90% rH,ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser -10°C ... 60°C, luftfugtighed maks. 80% rH
Vægt 144 g
Mål (B x H x L) 1100 x 30 x 24 mm

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU.

Dette produkt er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com/info?an=AID

!

Frontkameraet til DuoView Camera tar skarpe bilder i området 3 - 5 cm foran kamerahodet. Sidekameraet har et dybdeskarphetsområde på 1 - 5 cm foran kamerahodet.

Objekter som ligger langt utenfor fokusområdet, kan fremstå som utydelige.

2 Tilkobling fleksislange

3 Omkobling front- og sidekamera
