BEDIENUNGSANLEITUNG DuoView Camera Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Funktion / Verwendung

Die DuoView Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex. Zusammen mit der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
  – Baulich darf das Gerät nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
  – Der Kamerakopf ist nicht säurebeständig oder feuerfest.
• Es ist unbedingt darauf zu achten, das die DuoView Camera nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
• Die DuoView Camera darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
• Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

• Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren aktuellen Fassungen.
• Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftigerweise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

- Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.

- Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und druch elektronischer Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

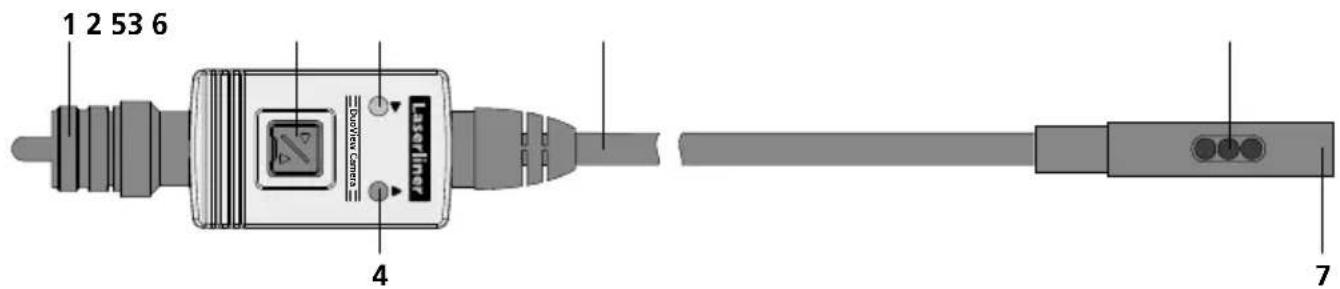

1 2 53 6 4 Laser liner Davon Conco 7

1 Anschluss Basiseinheit

2 Umschaltung Front- und Seitenkamera

3 grüne LED Seitenkamera

4 rote LED Frontkamera

5 Flexschlauch

6 Seitenkamera

7 Frontkamera

1 Schärfentiefebereich

Die Frontkamera der DuoView Camera liefert im Bereich von 3 - 5 cm vor dem Kamerakopf scharfe Bilder. Die Seitenkamera hat einen Schärfentiefebereich von 1 - 5 cm vor dem Kamerakopf.

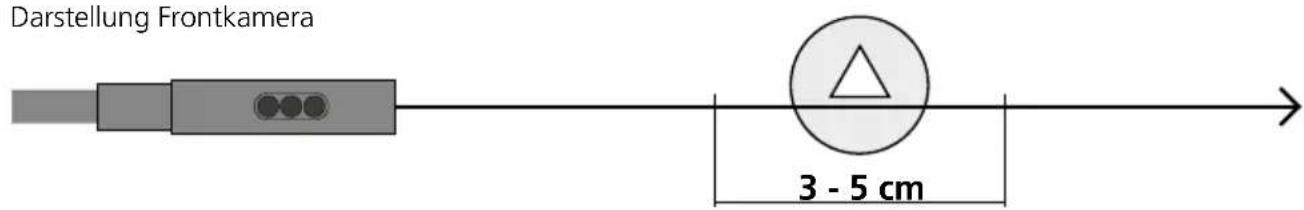

Darstellung Frontkamera

Darstellung Frontkamera 3 - 5 cm

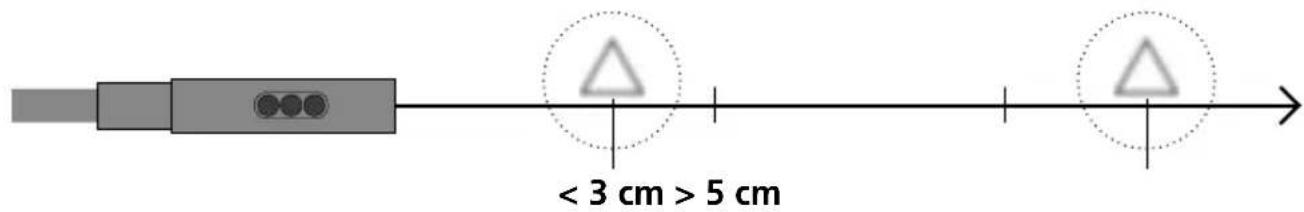

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

< 3 cm > 5 cm

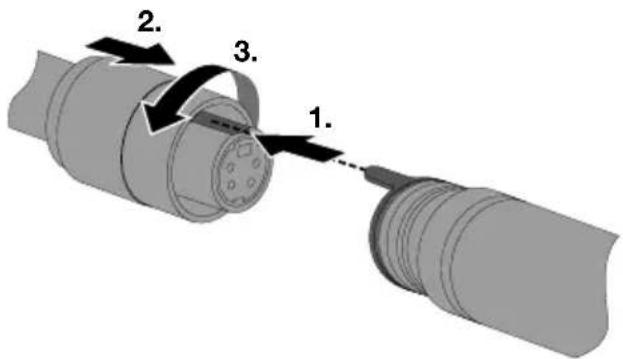

② Anschluss Flexschlauch

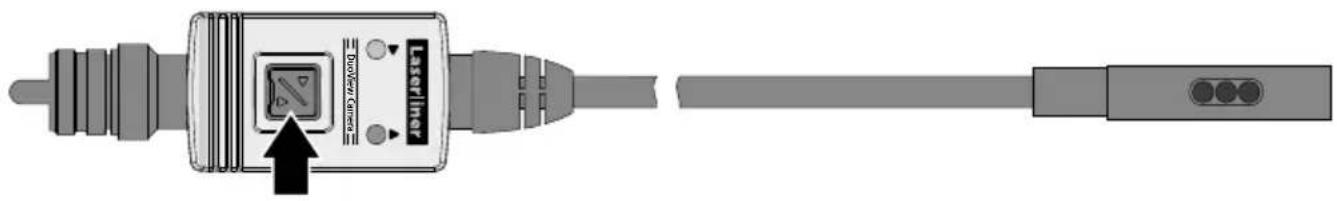

3 Umschaltung Front- und Seitenkamera

Technische Daten
Technische Änderungen vorbehalten. 19W31

Kameratyp CMOS Bildsensor
Kamerakopf ø 9 mm
Schutzart Kamerakopf wasserbeständig, IP 67
LED's Kamerakopf Front: 4 / Seite: 2
Auflösung Kamera 640 x 480 Pixel
Sichtfeld 57°
Kamerafokus Front: F3 cm - F5 cm / Seite: F1	cm - F5 cm
Kabeldurchmesser 6 mm
Länge Flexschlauch 1 m
minimaler Biegeradius 50 mm
Arbeitsbedingungen	0°C ... 45°C, Luftfeuchtigkeit max. 20 ... 90% rH,nicht kondensierend, Arbeitshöhe max. 4000 müber NN (Normalnull)
Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Gewicht 144 g
Abmessungen (B x H x T) 1100 x 30 x 24 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AID

!

Bild frontkamera 3 - 5 cm
