ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CL 5000 10.8 Flex

Χρησιμοποιούμενα σύμβολα 81

Σύμβολα στο μηχάνημα . . . . . . . . . . 81

Για την ασφάλειά σας 81

Τεχνικά χαρακτηριστικά ..... 83

Με μια ματιά 84

Οδηγίες χρήσης 85

Συντήρηση και φροντίδα 87

Υποδείξεις απόσυρσης 87

Αποκλεισμός ευθύνης 87

Χρησιμοποιούμενα σύμβολα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Δηλώνει άμεση απειλή κινδύνου. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος θανάτου ή βαρειών τραυματισμών.

ΠΡΟΣΟΧΗ!

Δηλώνει μία ενδεχομένως επικίνδυνη κατάσταση. Σε περίπτωση μη τήρησης της υπόδειξης υπάρχει κίνδυνος τραυματισμών ή υλικών ζημιών.

ΥΠΟΔΕΙΞΗ

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες.

Σύμβολα στο μηχάνημα

Πριν τη θέση σε λειτουργία διαβάστε τις οδηγίες χειρισμού!

Υποδείξεις απόσυρσης (βλ. στη σελίδα 87).

Μην κοιτάτε μέσα στην πηγή φωτός!

Τηρείτε την ελάχιστη απόσταση από όλες τις ακτινοβολούμενες επιφάνειες και αντικείμενα. Αν παραβιαστεί η απόσταση υπάρχει κίνδυνος υπερθέρμανσης των ακτινοβολούμενων αντικειμένων!

Φώτα για σκληρή χρήση

Κατηγορία προστασίας III (χαμηλή τάση προστασίας)

Για την ασφάλειά σας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν χρησιμοποιήσετε τη συσκευή, διαβάστε και τηρήστε:

• τις παρούσες οδηγίες χρήσης,
  – τις εκάστοτε ισχύουσες προδιαγραφές λειτουργίας και τις προδιαγραφές πρόληψης ατυχημάτων Αυτή η συσκευή αντιστοιχεί στο τελευταίο επίπεδο της τεχνολογίας και σχεδιάστηκε σύμφωνα με τις αναγνωρισμένες προδιαγραφές ασφαλείας. Ωστόσοη συσκευή μπορεί να αποτελέσει στη διάρκεια της χρήσης κίνδυνο θανάτου και τραυματισμού του χρήστη ή ενός τρίτου ή μπορεί να υποστεί ζημιά η συσκευή ή άλλα αντικείμενα. Το φως επιτρέπεται να χρησιμοποιείται μόνομε τον προβλεπόμενο- τρόπο και σε άριστη κατάσταση.
  Ελαττώματα που επηρεάζουν αρνητικά την ασφάλεια , πρέπει να επιδιορθώνονται χωρίς καθυστέρηση.

Αρμόζουσα χρήση

Ο επαναφορτιζόμενος βιομηχανικός προβολέας LED CL 5000 10.8/18.0 / CL 10000 10.8/18.0 προορίζεται

– για την επαγγελματική χρήση στη βιομηχανία και βιοτεχνία,
– για τον στοχευμένο φωτισμό του χώρου εργασίας,
– για τον φωτισμό κλειστών χώρων.
Ο επαναφορτιζόμενος βιομηχανικός προβολέας LED CL 5000 10.8/18.0 / CL 10000 10.8/18.0 δεν ενδείκνυται
– για τον φωτισμό στην οδική κυκλοφορία.

Υποδείξεις ασφαλείας για επαναφορτιζόμενους βιομηχανικούς προβολείς LED

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Παραλήψεις στην τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να έχουν ως συνέπεια ηλεκτροπληξία, πυρκαγιά και/ή βαριούς τραυματισμούς. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

■ Μην εργάζεστε με τον επαναφορτιζόμενο βιομηχανικό προβολέα LED σε περιβάλλον με κίνδυνο έκρηξης.
■ Μην κατευθύνετε την ακτίνα φωτός σε πρόσωπα ή ζώα και μην κοιτάζετε οι ίδιοι στην ακτίνα φωτός, ούτε από μακρυνή απόσταση.
■ Μη σκεπάζετε την κεφαλή φωτισμού, ενώ ο επανα φορτιζόμενος βιομηχανικός προβολέας LED λειτουργεί. Η κεφαλή φωτισμού ζεσταίνεται κατά τη λειτουργία και μπορεί να προκακλέσει εγκαύματα, άν αυτή η θερμότητα συσσωρευτεί.
■ Μη χρησιμοποιείτε τον επαναφορτιζόμενο βιομηχανικό προβολέα LED στην οδική κυκλοφορία.
■ Αφαιρείτε πριν από όλες τις εργασίεςστον επαναφορτιζόμενο βιομηχανικό προβολέα LED (π.χ, συναρμολόγηση, συντήρηση κτλ.) καθώς και κατά τη μεταφορά και φύλαξη την επαναφορτιζόμενη μπαταρία από τον επαναφορτιζόμενο βιομηχανικό προβολέα LED.
■ Μην αφήνετε τα παιδιά να χρησιμοποιούν τον επαναφορτιζόμενο βιομηχανικό προβολέα LED. Αυτή προορίζεται για επαγγελματική χρήση. Τα παιδιά μπορούν να θαμπώσουν αθέλητα τον εαυτό τους ή άλλα πρόσωπα.
■ Προστατεύετε την μπαταρία από τη ζέστη, π.χ. επίσης από διαρκή επίδραση ηλιακής ακτινοβολίας, φωτιά, νερο και υγρασία. Υπάρχει κίνδυνος έκρηξης.
■ Σε περίπτωση ζημιάς ή μη αρμόζουσα χρήση της μπαταρίας μπορούν να εξέλθουν ατμοί. Διοχετεύετε καθαρό αέρα και σε περίπτωση ενοχλήσεων απευθυνθείτε σε γιατρό.

■ Από μυτερά αντικείμενα όπως π.χ. καρφιά ή κατσαβίδια ή από εξωτερική επίδραση δύναμης μπορεί να πάθει ζημιά η επαναφορτιζόμενη μπαταρία. Μπορεί να συμβεί εσωτερικό βραχυκύκλωμα και η μπαταρία να καεί, εκλύει καπνό, εκραγεί ή να υπερθερμανθεί.
■ Η πηγή φωτός που περιλαμβάνεται σε αυτό το φως επιτρέπεται να αντικαθίσταται μόνο από τον κατασκευαστή ή την υπηρεσία εξυπηρέτησης πελατών του ή ένα παρόμοια εξειδικευμένο άτομο.

Υποδείξεις ασφαλείας σχετικά με τη χρήση μπαταριών

■ Μην ανοίγεται τη μπαταρία. Υπάρχει κίνδυνος ηλεκτροπληξίας.
■ Προστατέψτε τη μπαταρία από υπερβολική θερμοκρασία, π.χ. από συνεχή έκθεση στον ήλιο, και από φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.
■ Σε περίπτωση ζημιάς ή μη ενδεδειγμένης χρήσης της μπαταρίας μπορούν να δημιουργηθούν ατμοί. Φροντίστε για φρέσκο αέρα και σε περίπτωση ενοχλήσεων αναζητήστε γιατρό. Οι ατμοί μπορούν να ερεθίσουν τις αναπνευστικές οδούς.
■ Σε περίπτωση λανθασμένης χρήσης μπορεί να διαρρεύσουν υγρά απτό την μπαταρία. Αποφεύγετε κάθε επταφή. Σε περίπτωση ακούσιας επταφής με τα υγρά, ξεπτλύνετε αμέσως με νερό την αντίστοιχη θέση επταφής. Αν τα υγρά διεισδύσουν στα μάπια σας, αναζητήστε επιπτλέον γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.
Χρησιμοποιείτε τις επαναφορτιζόμενες μπαταρίες FLEX μόνο σε συνδυασμό με μηχανήματα και πρόσθετο εξοπλισμό FLEX. Μόνο έτσι προστατεύεται η επαναφορτιζόμενη μπαταρία έναντι υπερφόρτωσης.
■ Φορτίζετε τις μπαταρίες μόνο με συσκευές φόρτισης που συνιστά ο κατασκευαστής. Συσκευή φόρτισης που προορίζεται για έναν συγκεκριμένο τύπο μπαταρίας μπορεί να δημιουργήσει κίνδυνο πυρκαγιάς, όταν χρησιμοποιείται με διαφορετικές μπαταρίες.
Η μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.

Τεχνικά χαρακτηριστικά

	CL 5000 10.8/18.0 CL 10000 10.8/18.0
Τύπος συσκευή	Επαναφορτιζόμενος βιομηχανικός προβολέας LED
Επαναφορτιζόμενη μπαταρία ιόντων λιθίου	V/Ah	10.8/2,510.8/4,018/2,518/5,018/8,0
Διάρκεια φωτισμού- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Μέγ. συνολικό φωτορεύμα(+ επαναφορτιζόμενη μπαταρία 18V)	Im 5000	10000
Βάρος (χωρίς μπαταρία) kg 1,9 3,6
Μέγεθος (ΜxΠxY) mm 294x214x200 34	9x290x208
Μέγιστα προβαλλόμενη επιφάνεια του προβολέα	m^3	≤3
Κατηγορία προστασίας (μόνωση)		III / ◇
IP Code IP65 (χωρίς μπαταρία)
IK Code IK07

Με μια ματιά

1 2 1 2 3 4 5 6 7 8 9 10 11 12

1 Γυαλί προστασίας κεφαλής φωτισμού
2 ∧ α β ή
3 Διακόπτη On/Off
4 Πλήκτρα έντασης φωτισμού Ρύθμιση της ισχύος φωτισμού
5 USB-C σύνδεση
6 Y π o δ o x ή

7 Οπές συγκράτησης τοίχου
8 Σπείρωμα (5/8") για τρίποδο
9 Πλαίσιο με άγκιστρο για επίτοιχη στήριξη
10 Μπαταρία
11 Πλήκτρο απομανδάλωσης μπαταρίας
12'Evδειξη φόρτισης μπαταρίας μαρίας ι ας

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στη συσκευή αφαιρείτε την μπαταρία.

Πριν τη θέση σε λειτουργία

Ξεπακετάρετε τη συσκευή και τα εξαρτήματα και ελέγξτε για την πληρότητα της παράδοσης και ενδεχόμενες ζημιές από τη μεταφορά.

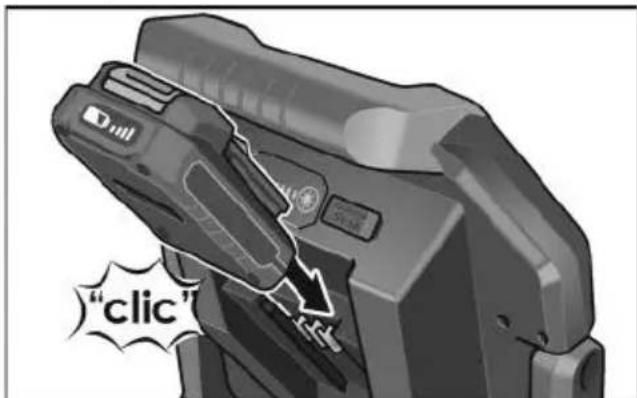

Εισαγωγή / αλλαγή μπαταρίας

Εισάγετε τη φορτισμένη μπαταρία πλήρως στη συσκευή μέχρι να κουμπώσει.

"clic"

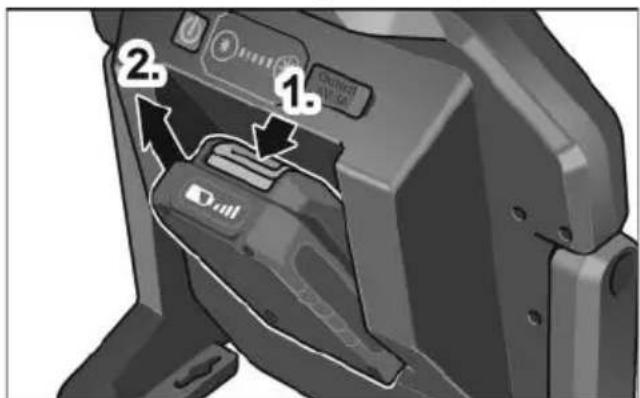

■ Για την εξαγωγή της μπαταρίας πατήστε τα πλήκτρα απομανδάλωσης (1.) και τραβήξτε την προς τα έξω (2.).

Όταν δεν χρησιμοποιείται η μπαταρία, καθαρίζετε τις επαφές της. Ελεύθερα μεταλλικά μέρη μπορούν να βραχυκυκλώσουν τις επαφές, υφίσταται κίνδυνος έκρηξης και πυρκαγιάς!

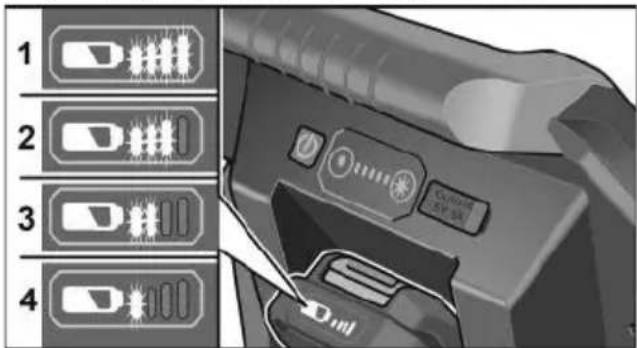

Κατάσταση φόρτισης της μπαταρίας

■ Πατώντας το πλήκτρο μπορείτε να ελέγξετε την κατάσταση φόρτισης της μπαταρίας μέσω των λυχνιών LED.

1 2 3 4

Η ένδειξη σβήνει μετά από 5 δευτερόλεπτα. Αν αναβοσβήνει μια από τις λυχνίες LED, πρέπει να φορτίσετε τη μπαταρία. Αν μετά το πάτημα του πλήκτρου δεν ανάβει καμία λυχνία LED, η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί.

Λειτουργία ΕΖΟ

Οι επαναφορτιζόμενοι βιομηχανικοί προβολείς LED διαθέτουν λειτουργία υπενθύμισης για χαμηλή φόρτιση μπαταρίας. Μετά από 3πλό αναβοσβήσιμο το φως τίθεται αυτόματα στη λειτουργία ΕСΟ-με ισχύ φωτισμού 300 LM. Υπολείπεται αρκετός χρόνος για την αλλαγή της μπαταρίας. Στη λειτουργία ΕСΟ-αναβοσβήνει η ένδειξη φωτεινότητας.

- Με παρατεταμένη πίεση του πλήκτρου μείωσης φωτεινότητας μπορεί να τεθεί το φως χειροκίνητα στη λειτουργία ΕСΟ-για μια μέγιστα μεγάλη διάρκεια λειτουργίας. - Πιέζοντας οποιοδήποτε πλήκτρο μπορεί να πραγματοποιηθεί πάλι έξοδος από τη λειτουργία ΕСΟ- εφόσον αρκεί η φόρτιση της μπαταρίας.

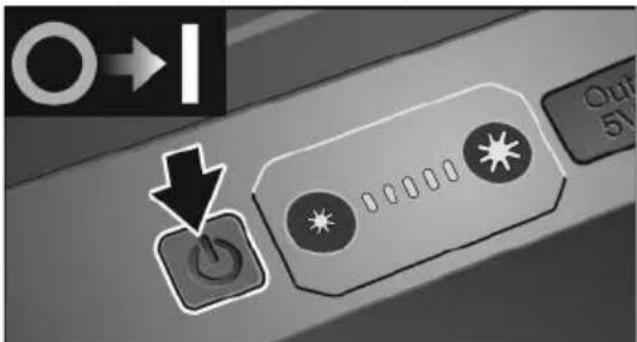

Θέση σε και εκτός λειτουργίας

■ Ενεργοποίηση και απενεργοποίηση του επαναφορτιζόμενου βιομηχανικού προβολέα LED με πίεση του διακόπτη On/Off.

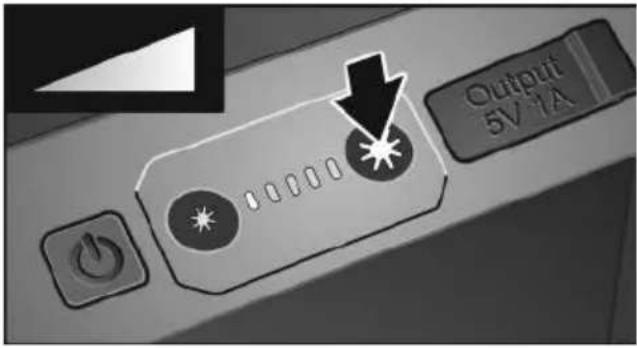

■ Πιέζοντας τα πλήκτρα έντασης φωτισμού μπορεί να αλλάζει η ισχύς φωτισμού.

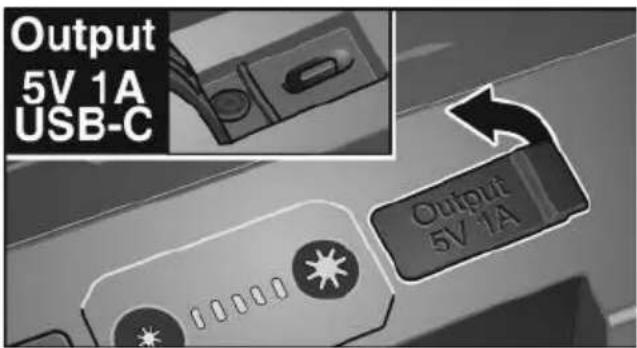

Με την ενσωματωμένη σύνδεση USB-C μπορούν για παράδειγμα να φορτίζονται smartphone.

Output 5V 1A USB-C Output 5V 1A

i YΠΟΔΕΙΞΗ

Σε απενεργοποιημένο λαμπτήρα, η σύνδεση USB-C απενεργοποιείται αυτόματα μετά από 2 ώρες.

Τοποθέτηση

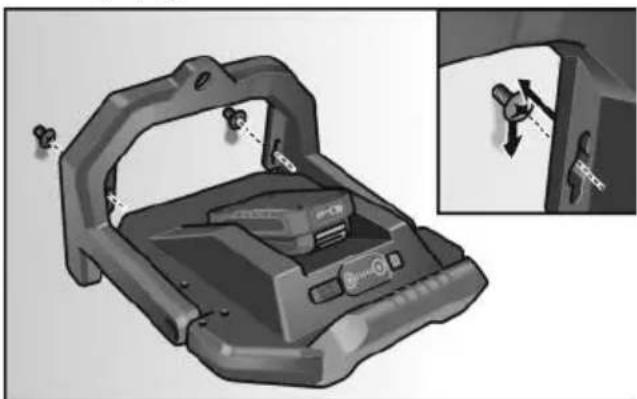

■ Για την τοποθέτηση του επαναφορτιζόμενου βιομηχανικού προβολέα LED στον τοίχο χρησιμοποιήστε τις οπές επίτοιχης στήριξης

■ Για την τοποθέτηση του επαναφορτιζόμενου βιομηχανικού προβολέα LED σε βάση, χρησιμοποιήστε το σπείρωμα (5/8“).

Λειτουργία άγκιστρου

⚠️ ΠΡΟΣΟΧΗ!

Η χρήση του άγκιστρου γίνεται με δική σας ευθύνη!

i YΠΟΔΕΙΞΗ

Συνιστούμε το στήσιμο του επαναφορτιζόμενου βιομηχανικού προβολέα LED σε μια ασφαλή επιφάνεια ή το βίδωμα σε μια σταθερή βάση.

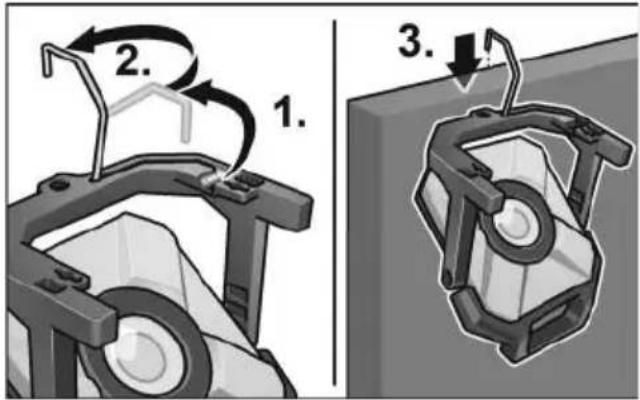

■ Για την ανάρτηση του επαναφορτιζόμενου βιομηχανικού προβολέα LED ανοίξτε το άγκιστρο από το πλαίσιο (1.), περιστρέψτε το κατά 180° (2.) και αναρτήστε το (3.).

1. 2. 3.

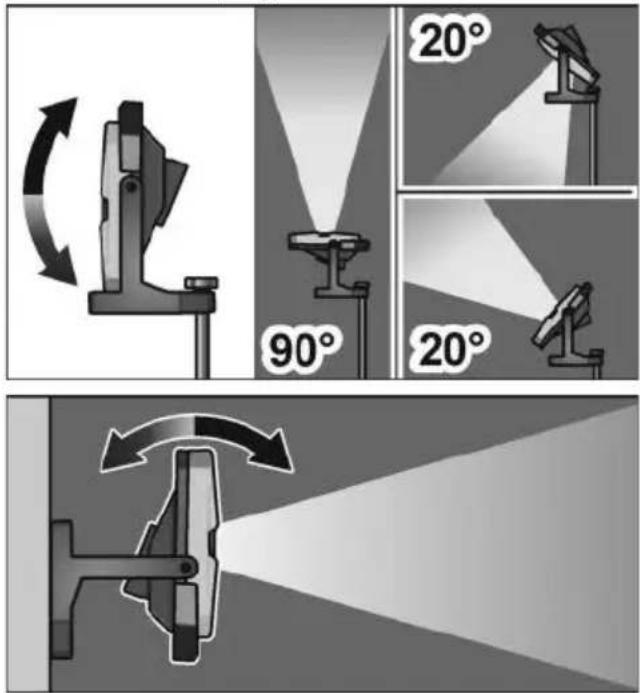

Λειτουργία στρέψης

Η κεφαλή φωτισμού μπορεί να ανατρέπεται κατά 90° προς τα επάνω και κατά 20° προς τα κάτω.

Συντήρηση και φροντίδα

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από κάθε εργασία στη συσκευή αφαιρείτε την μπαταρία. Μη χρησιμοποιείτε νερό ή υγρά μέσα καθαρισμού.

■ Απομακρύνετε από το περίβλημα τους ρύπους και τη σκόνη με πινέλο ή στεγνό πανί.

Επισκευές

Τυχόν επισκευές επιτρέπεται να εκτελούνται αποκλειστικά και μόνο από κάποιο από τον κατασκευαστή εξουσιοδοτημένο συνεργείο της τεχνικής εξυπηρέτησης των πελατών μας.

Ανταλλακτικά και εξαρτήματα

Δηλώνει συμβουλές εφαρμογής και σημαντικές πληροφορίες: www.flex-tools.com

Υποδείξεις απόσυρσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Αχρηστεύετε τις παλιές ηλεκτρικές συσκευές πριν από την απόρριψη:

- Τις ηλεκτρικές συσκευές ρεύματος αφαιρώντας το καλώδιο ρεύματος,

- τις ηλεκτρικέςσυσκευές με μπαταρία αφαιρώντας τη μπαταρία.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης:

Μην πετάτε τις ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφοράς της σε εθνικό δίκαιο, οι απόβλητες ηλεκτρικές συσκευές πρέπει να συλλέγονται χωριστά και να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση.

Ανάκτηση πρώτων υλών αντί απόρριψης αποβλήτων.

Η συσκευή, τα εξαρτήματα και η συσκευασία θα πρέπει να οδηγούνται σε φιλική προς το περιβάλλον ανακύκλωση. Για την καθαρή ανακύκλωση τα πλαστικά μέρη έχουν σημανθεί ανάλογα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην πετάτε τις μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ή στο νερό. Μην ανοίγετε τις άχρηστες μπαταρίες.

Οι μπαταρίες/συσσωρευτές συγκεντρώνονται, ανακυκλώνονται ή αποσύρονται με τρόπο φιλικό προς το περιβάλλον.

Μόνο για χώρες της Ευρωπαϊκής Ένωσης:

Βάσει της οδηγίας 2006/66/ΕΚ πρέπει οι χαλασμένες ή άδειες μπαταρίες/ συσσωρευτές να ανακυκλώνονται.

ΥΠΟΔΕΙΞΗ

Σχετικά με τις δυνατότητες απόσυρσης απευθυνθείτε στο ειδικό κατάστημα, απ' όπου αγοράσατε το εργαλείο!

Αποκλεισμός ευθύνης

Ο κατασκευαστής και ο αντιπρόσωπός του δεν αναλαμβάνουν καμία ευθύνη για ζημιές και απώλειες κέρδους λόγω διακοπής της λειτουργίας της επιχείρησης, που προκλήθηκαν από το προϊόν ή από τη μη δυνατή χρήση του προϊόντος.

Ο κατασκευαστής και ο αντιπρόσωπός του δεν φέρουν καμία ευθύνη για ζημιές που προξενήθηκαν από μη σωστή χρήση ή σε συνδυασμό με προϊόντα άλλων κατασκευαστών.
