BRUGSANVISNING CL 5000 10.8 Flex

Anvendte symboler 53

Symboler på apparatet. 53

For din egen sikkerheds skyld ..... 53

Tekniske data. 55

Oversigt 56

Brugsanvisning 57

Vedligeholdelse og pleje 59

Bortskaffelseshenvisninger ..... 59

Ansvarsudelukkelse 59

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagning!

Bortskaffelseshenvisninger (se side 59)!

Kig ikke direkte ind i lyskilden!

Overhold minimumafstanden til alle oplyste overflader og genstande. Hvis afstanden underskrides, er der risiko for overophedning af oplyste genstande!

Lamper til krævende arbejde

Kapslingsklasse III (beskyttelseslavspænding)

Før du tager enheden i brug, skal du læse og følge:

– denne betjeningsvejledning,
- de aktuelt gældende driftsforskrifter og forskrifterne vedrørende forebyggelse af ulykker
Denne enhed er topmoderne og er konstrueret i overensstemmelse med anerkendte sikkerhedsforskrifter. Ikke desto mindre kan apparatet udgøre en risiko for brugerens eller tredjemands liv og sundhed under brug, eller enheden eller andre genstande kan blive beskadiget. Lampen må kun anvendes tildet formål, som den er beregnettil, og kun hvis den er i perfekt stand. Mangler, som kan påvirke sikkerheden, skal straks afhjælpes.

Bestemmelsesmæssig brug

Den batteridrevne LED-projektør CL 5000 10.8/18.0 / CL 10000 10.8/18.0 er beregnet

- til erhvervsmæssig brug inden for industri og håndværk,

– til målrettet at oplyse en arbejdsplads,

- til at oplyse lokaler.

Sikkerhedsforskrifter til batteridrevet LED-projektør

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedshenvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedshenvisninger og anvisninger for senere brug.

■ Brug ikke den batteridrevne LEDprojektør i eksplosionsfarlige miljøer.
■ Ret aldrig lysstrålen mod mennesker eller dyr og se aldrig selv ind i lysstrålen, heller ikke fra en større afstand.
Dæk ikke lampehovedet til, når den batteridrevne LED-projektør er i drift. Lampehovedet bliver varmt under drift og kan forårsage forbrændinger, når varmen stuves op

■ Brug ikke den batteridrevne LED-projektør i den offentlige trafik.

Før du udfører arbejde på den batteridrevne LED-projektør (f.eks. montering, vedligeholdelse etc.) samt ved transport og opbevaring, skal du tage batteriet ud af den batteridrevne LED-projektør.

■ Opbevar den batteridrevne LED-projektør utilgængeligt for børn. Den er beregnet til professionel brug. Børn kan komme til at blænde både sig selv og andre personer.

■ Akkuen må ikke udsættes for høj varme, og heller ikke for f.eks. konstant sollys, åben ild, vand eller fugt. Risiko for eksplosion.

Der kan slippe dampe ud ved beskadigelse og usagkyndig brug af akkumulatoren. Luft straks ud og i tilfælde af kvalme og ubehag, opsøg læge. Dampene kan irritere luftvejene.

■ Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.

■ De lyskilder, der findes i lamperne, må kun udskiftes af producenten, producentens kundeservice eller en tilsvarende kvalificeret person.

Sikkerhedsanvisninger for håndtering af akkuer

• Åbn ikke akkuen. Der er fare for kortslutning.
  ■ Beskyt akkuen mod varme, f.eks. også mod vedvarende sollys, ild, vand og fugt. Der er eksplosionsfare.
  Ved beskadigelse og ukorrekt brug af akkuen kan der sive dampe ud. Luft straks ud, og opsøg en læge i tilfælde af kvalme eller ubehag. Dampene kan irritere luftvejene.
  ■ Hvis akkuen anvendes forkert, kan der slippe væske ud af akkuen. Undgå at komme i kontakt med denne væske. Hvis det alligevel skulle ske, skylles med vand. Søg læge, hvis væsken kommer i øjnene. Akku-væske kan give hudirritation eller forbrændinger.
  ■ Brug kun FLEX-batterier sammen med FLEX-maskiner og FLEX-tilbehør. Kun på den måde kan du beskytte batteriet mod farlig overbelastning.
  ■ Oplad kun akkuer med ladeaggregater, der er anbefalet af producenten. Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.
  ■ Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.

Tekniske data

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Apparattype batteridrevet LED-projektør
Li-ion-akku V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Lystid- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	t/min	1t 25min -10%2h -10%1t 30min -10%3h -10%4t 45min -10%	1t 25min -10%2t 20min -10%40min -10%1t 27min -10%2t 10min -10%
Maks. samlet lysstrøm (+18-V-akkuen) Im 5000 10000
Vægt (uden akkuen) kg 1,9 3,6
Størrelse (LxBxH) mm 294x214x200 349x290x208
Monteringshøjde(må kun anvendes inden døre)	m	≤3
Beskyttelsesklasse		III / ◆
IP Code IP65 (uden akkuen)
IK Code IK07

Oversigt

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Beskyttelsesglas lampehoved
2 G r e b
3 Tænd/Sluk
4 Knapper til lysintensitet Indstilling af lysstyrke
5 USB-C-tilslutning
6 Indskubningsåbning til akku

7 Huller til vægholder
8 Gevind (5/8") til stativ
9 Stel med kroge til vægmontering
10 Trin
11 Akku
12 Frigørelsesknap til akku
13 Akku-tilstandsvisning

Brugsanvisning

ADVARSEL!

Tag batteriet ud før alt arbejde på enheden.

Inden ibrugtagning

Pak apparatet og tilbehøret ud, og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

Isætning/skift af akku

■ Tryk det opladede batteri ind i apparatet, indtil det går i indgreb.

"clic"

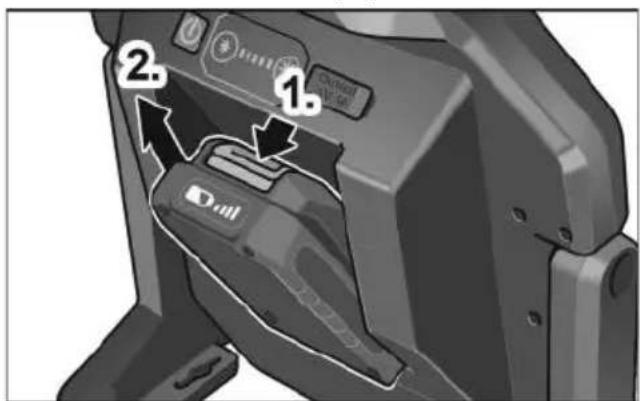

Når du skal tage batteriet ud igen, skal du trykke på oplåsningsknappen (1.) og trække batteriet ud (2.).

Når akkuen ikke er i brug, skal kontakterne på den beskyttes. Løse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

Akkuens ladetilstand

■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.

1 2 3 4

Visningen forsvinder efter 5 sekunder. Hvis en af lysdioderne blinker, skal akkuen op-lades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.

ECO-tilstand

De batteridrevne LED-projektører er udstyret med en påmindelsesfunktion, som gør opmærksom på, når batteriniveauet er lavt. Når den har blinket 3 gange, skifter lampen automatisk til ECO-tilstand med en lysstyrke på 300 LM. Der er tilstrækkelig tid til at skifte batteri.

I ECO-tilstand blinker lysstyrkevisningen.

- Hvis du trykker længe på knappen til reduktion af lysstyrke, kan du indstille lampen manuelt i ECO-tilstand for at opnå så lang en driftsvarighed som muligt.

– Hvis du trykker på en vilkårlig knap, kan du forlade ECO-tilstand igen, så snart batteriniveauet er tilstrækkeligt højt.

Tænd og sluk

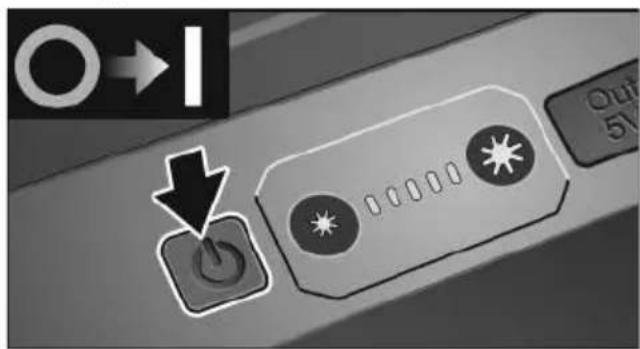

Den batteridrevne LED-projektør tændes eller slukkes ved at trykke på tænd-/slukknappen.

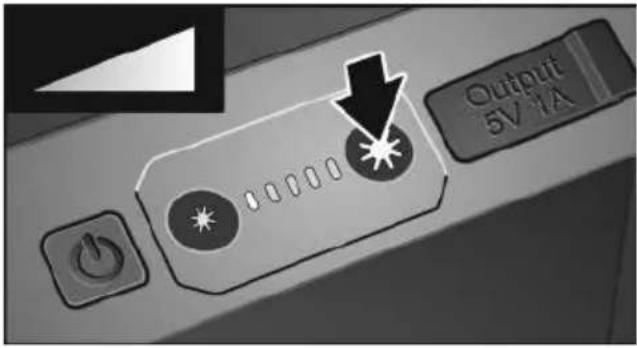

■ Lysstyrken ændres ved at trykke på knappen til indstilling af lysstyrke.

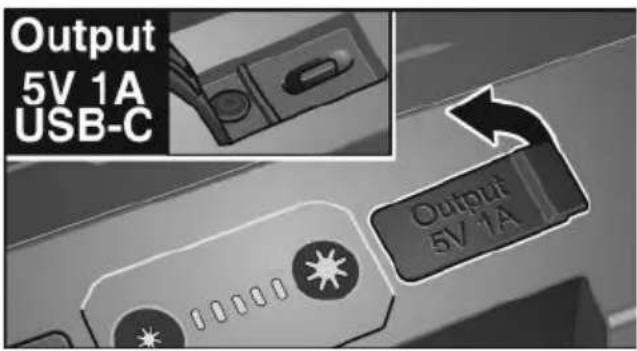

Med den integrerede USB-C-tilslutning kan du for eksempel oplade smartphones.

Output 5V 1A USB-C Output 5V 1A

i BEMAERK

Når lampen er slukket, deaktiveres USB-C-tilslutningen automatisk efter 2 timer.

Montering

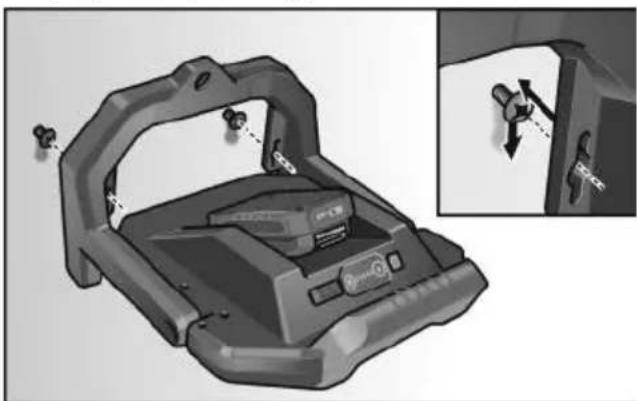

Brug hullerne til vægholderen, hvis du skal montere den batteridrevne LEDprojektør på væggen.

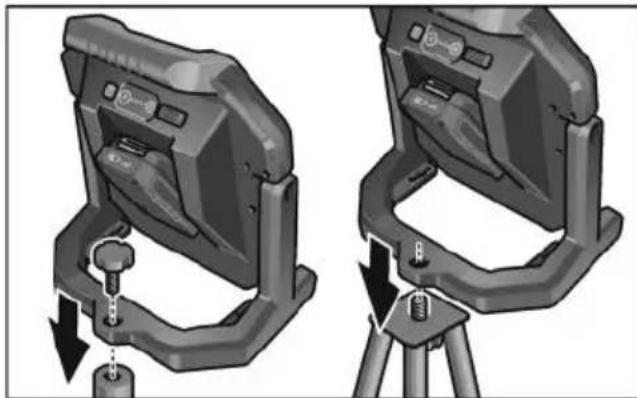

■ Brug gevindet (5/8"), hvis du skal montere den batteridrevne LEDprojektør på stativet.

Brugen af kroge sker på eget ansvar!

i BEMAERK

Vi anbefaler, at du anbringer den batteridrevne LED-lampe på et sikkert underlag eller skruer den på et stabilt stativ.

■ Hvis du vil hænge den batteridrevne LED-projektør op, skal du klappe krogen ud fra stellet (1.), dreje den 180° (2.) og hænge projektøren op (3.).

1. 2. 3.

Svingfunktion

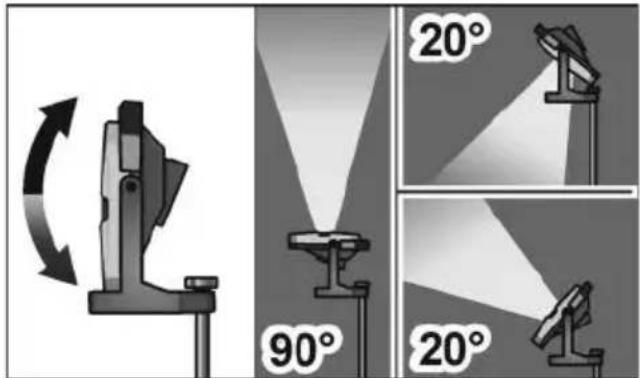

■ Lampehovedet kan vippes 90° opad og 20° nedad.

20° 90° 20°

Vedligeholdelse og pleje

Rengøring

ADVARSEL!

Tag batteriet ud før alt arbejde på enheden. Der må ikke anvendes vand eller flydende rengøringsmidler.

Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.

Eksplosionstegninger og reservedelslister finder du på vores hjemmeside: www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse:

• ledningsdrevet elværktøj ved at fjerne ledningen
• batteridrevet elværktøj ved at fjerne batteriet.

Kun for EU-lande:

Elværktøj må ikke bortskaffes sammen med husholdningsaffaldet!

I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national ret skal udtjente elapparater indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Genvinding af råstoffer i stedet for fjernelse af affald.

Maskine, tilbehør og emballage skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

ADVARSEL!

Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes.

Akkumulatorer/batterier skal indsamles, anvendes til genbrug eller bortskaffes miljøvenligt.

Kun for EU-lande:

I henhold til europæisk direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/batterier indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

Ansvarsudelukkelse

Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter.
