KORISNIČKI PRIRUČNIK CL 5000 10.8 Flex

Isključenje iz jamstva ..... 130

Korišteni simboli

POZOR!

Označava izravno prijeteću pogibelj. Kod nepridržavanja naputka prijete smrt ili najteže ozljede.

OPREZ!

Označava moguće opasnu situaciju. Kod nepridržavanja naputka prijete ozljede ili materijalna šteta.

NAPUTAK

Označava savjete za primjenu te važne obavijesti.

Simboli na aparatu

Prije stavljanja u rad pročitati uputu za opsluživanje!

Naputak o zbrinjavanju na otpad staroga aparata (vidjeti stranicu 130)!

Ne gledajte u izvor svjetlosti!

Pridržavajte se minimalne udaljenosti do osvijetljenih površina i predmeta. Ako udaljenost nije postignuta, postoji opasnost od pregrijavanja osvijetljenih predmeta!

Svjetiljke za grubi rad

Klasa zaštite III (zaštitni mali napon)

Za vašu sigurnost

POZOR!

Prije uporabe alata pročitajte i slijedite:

- ove upute za uporabu, - trenutno važeće propise o radu i propise o sprječavanju nezgoda

Ovaj alat je proizveden sukladno stanju tehnike i konstruiran je u skladu s priznatim sigurnosnim propisima. Međutim alat tijekom korištenja može predstavljati opasnost za život i zdravlje korisnika ili treće osobe ili se alat ili drugi predmeti mogu oštetiti. Svjetiljka se smije upotrebljavati samo namjenski i u besprijekornom stanju. Nedostaci koji utječu na sigurnosnoraju se odmah ukloniti.

Uporaba sukladno odredbama

Akumulatorska LED svjetiljka CL 5000/CL 10000 je namijenjena

-za profesionalnu uporabu u industriji i obrtu, -za ciljano osvjetljenje radnog mjesta, -za osvjetljenje prostorija.

Akumulatorska LED svjetiljka CL 5000/CL 10000 nije prikladna -za osvjetljenje u cestovnom prometu

Sigurnosne napomene za akumulatorske LED svjetiljke

POZOR!

Treba pročitati i pridržavati se svih sigurnosnih napomena i uputa u ovim uputama za uporabu. Propusti do kojih može doći uslijed nepridržavanja sigurnosnih napomena i uputa mogu prouzročiti električni udar, požar i/ili teške ozljede. Ove upute sačuvajte za buduću uporabu.

■ S akumulatorskom LED svjetiljkom ne radite u okolini ugroženoj eksplozijom.
■ Ne usmjeravajte svjetlosnu zraku prema osobama ili životinjama i ne gledajte u svjetlosnu zraku čak niti s veće udaljenosti.
■ Ne prekrivajte kućište svjetiljke za vrijeme rada akumulatorske LED svjetiljke. Kućište svjetiljke zagrijava se za vrijeme rada i može uzrokovati opekline ako se ta vrućina akumulira.
■ Ne upotrebljavajte akumulatorsku LED svjetiljku u cestovnom prometu.
- Prije svih radova na akumulatorskoj LED svjetiljci (npr. montaža, održavanje itd.) te pri transportu i čuvanju izvadite akumulator iz akumulatorske LED svjetiljke.
■ Ne dopustite djeci da upotrebljavaju akumulatorsku LED svjetiljku. Ona je namijenjena za profesionalnu uporabu. Djeca mogu nehotično zaslijepiti sebe ili druge osobe.
■ Zaštitite aku-bateriju od izvora topline, npr. i od trajnog Sunčevog zračenja, vatre, vode i vlage. Inače postoji opasnost od eksplozije.
Kod oštećenja i nestručne uporabe akubaterije mogu se pojaviti pare. Dovedite svježi zrak i u slučaju poteškoća zatražite pomoć liječnika. Pare mogu nadražiti dišne putove.
Oštrim predmetima kao što su npr. čavli, odvijači ili djelovanjem vanjske sile aku-baterija se može oštetiti. Može doći do unutrašnjeg kratkog spoja i aku-baterija može izgorjeti, razviti dim, eksplodirati ili se pregrijati.
Izvor svjetlosti, koji je ugrađen u ovu svjetiljku, smije zamijeniti isključivo proizvođač ili servisni centar ili kvalificirana osoba.

Sigurnosna napomena za rukovanje akumulatorom

■ Ne otvarajte aku-bateriju. Postoji opasnost od kratkog spoja.
■ Zaštitite aku-bateriju od izvora topline, npr. i od trajnog Sunčevog zračenja, vatre, vode i vlage. Inače postoji opasnost od eksplozije.
Kod oštećenja i nestručne uporabe akubaterije mogu se pojaviti pare. Dovedite svježi zrak i u slučaju poteškoća zatražite pomoć liječnika. Pare mogu nadražiti dišne putove.
Kod pogrešne primjene iz aku-baterije može isteći tekućina. Izbjegavajte kontakt s ovom tekućinom. Kod slučajnog kontakta ugroženo mjesto treba isprati vodom. Ako bi ova tekućina dospjela u oči, zatražite pomoć liječnika. Istekla tekućina iz aku-baterije može dovesti do nadražaja kože ili opeklina.
■ Koristite FLEX baterije samo u kombinaciji sa FLEX strojevima i FLEX priborom. To je jedini način zaštite baterije od opasnog preopterećenja.
■ Aku-bateriju punite samo u punjačima koje preporučuje proizvođač. Za punjač koji je predviđen za jednu određenu vrstu aku-baterije, postoji opasnost od požara ako bi se koristio s drugom aku-baterijom.
Oštrim predmetima kao što su npr. čavli, odvijači ili djelovanjem vanjske sile aku-baterija se može ošetiti. Može doći do unutrašnjeg kratkog spoja i aku-baterija može izgorjeti, razviti dim, eksplodirati ili se pregrijati.

Tehnički podaci

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Tip aparata Akumulatorska LED svjetiljka
Litij ionski akumulator V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Trajanje osvjetljenja- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Maks. ukupni svjetlosni tok(+18V akumulator)	lm 5000 10000
Težina (bez akumulatora) kg 1,9 3,6
Dimenzije (DxŠxV) mm 294x214x200 349x290x208
Visina ugradnje(uporaba samo u zatvorenom prostoru)	m	≤3
Razred zaštite		III / ◆
IP Code IP65 (bez akumulatora)
IK Code IK07

Na jedan pogled

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Zaštitno staklo kućišta svjetiljke
2 Ručka
3 Prekidač za uključivanje/isključivanje
4 Tipke za intenzitet svjetla
Namještanje svjetlosne jakosti
5 USB-C priključak
6 Otvor za umetanje akumulatora

7 Rupe za zidni nosač
8 Navoj (5/8") za stativ
9 Okvir s kukom za zidni nosač
10 Akumulator
11 Tipka za deblokadu akumulatora
12 Indikator stanja napunjenosti akumulatora

Upute za uporabu

POZOR!

Prije svih radova na alatu izvadite akumulator.

Prije stavljanja u rad

Alat i pribor raspakirajte i provjerite cjelovitost isporuke te ima li eventualnih oštećenja nastalih prilikom transporta.

Vađenje/zamjena akumulatora

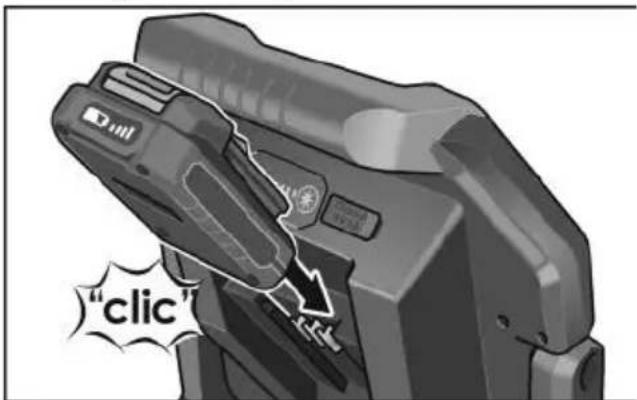

■ Napunjeni akumulator pritisnite u alat da se uglavi do kraja.

"clic"

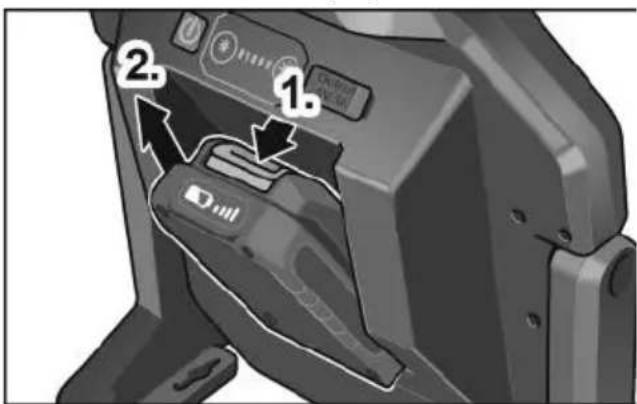

■ Za vađenje pritisnite tipku za deblokadu1( ) i izvucite akumulator ( 2.).

■ Pritiskom na tipku može se provjeriti napunjenost na LED indikatoru stanja napunjenosti akumulatora.

1 2 3 4

Nakon 5 sekundi indikator se gasi.

Ako LED indikator treperi, akumulator se mora napuniti. Ako nakon pritiska tipke ne svijetli niti jedan LED indikator, akumulator je u kvaru i morate ga zamijeniti.

ECO način rada

Akumulatorske LED svjetiljke imaju funkciju podsjetnika za nisku razinu napunjenosti akumulatora. Nakon što zatreperi 3 puta, svjetiljka se automatski prebacuje u ECO način rada sa svjetlosnom jakosti od 300 LM. Ima dovoljno vremena za zamjenu akumulatora.

U ECO načinu rada treperi indikator svjetline.

–Dugim pritiskom na tipku za smanjenje svjetline možete ručno prebaciti svjetiljku u ECO način rada za što duže vrijeme rada.

–Pritiskom na bilo koju tipku možete ponovno izaći iz ECO načina rada ako je dovoljno stanje napunjenosti akumulatora.

Uključivanje i isključivanje

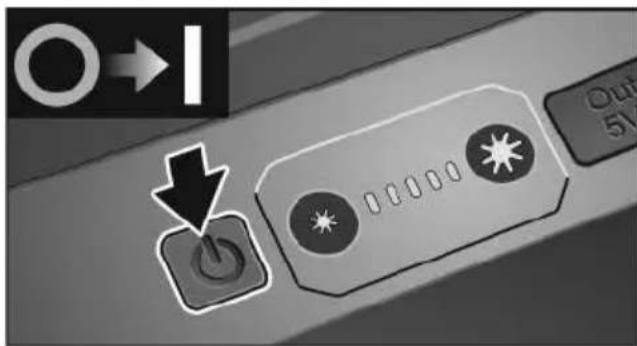

■ Uključite ili isključite akumulatorsku LED svjetiljku pritiskom na prekidač za uključivanje/isključivanje.

O→I Out 5V

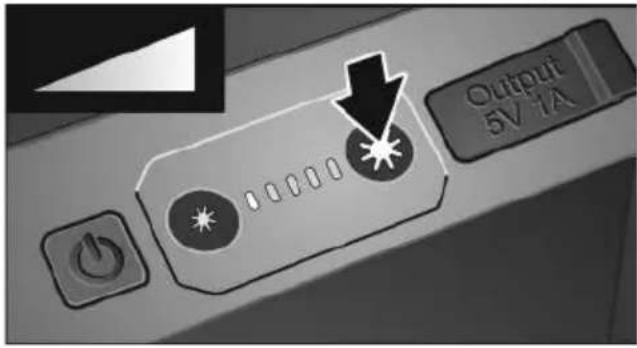

■ Svjetlosna jakost može se promijeniti pritiskom na tipke za intenzitet svjetla.

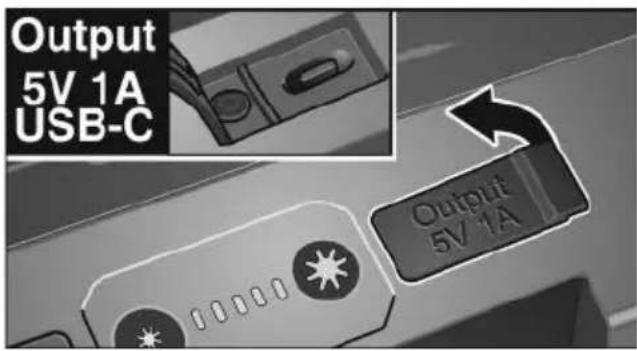

Pomoću integriranog USB-C priključka možete puniti npr. pametne telefone.

Output 5V 1A USB-C Output 5V 1A

i NAPOMENA

Ako je svjetiljka isključena, USB-C priključak se automatski deaktivira nakon 2 sata.

Montaža

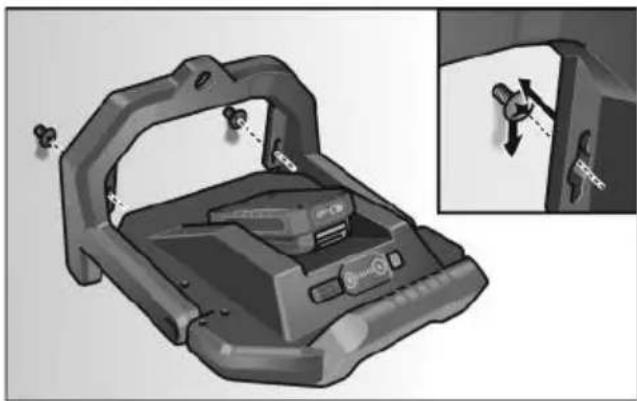

■ Za montažu akumulatorske LED svjetiljke na zid upotrebljavajte rupe za zidni nosač.

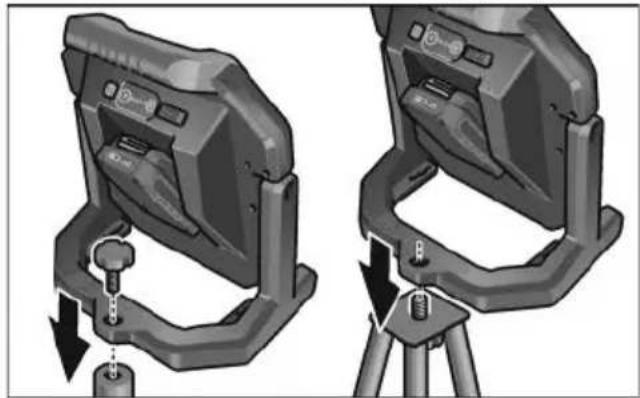

■ Za montažu akumulatorske LED svjetiljke na stativ upotrebljavajte navoj (5/8").

Upotrebljavajte kuku na vlastiti rizik!

i NAPOMENA

Preporučujemo da stavite akumulatorsku LED svjetiljku na sigurnu podlogu ili da je pričvrstite na stabilan stativ.

■ Za vješanje akumulatorske LED svjetiljke izvucite kuku iz okvira (1.) kako biste je okrenuli za 180° (2.) i objesili (3.).

1. 2. 3.

Funkcija zakretanja

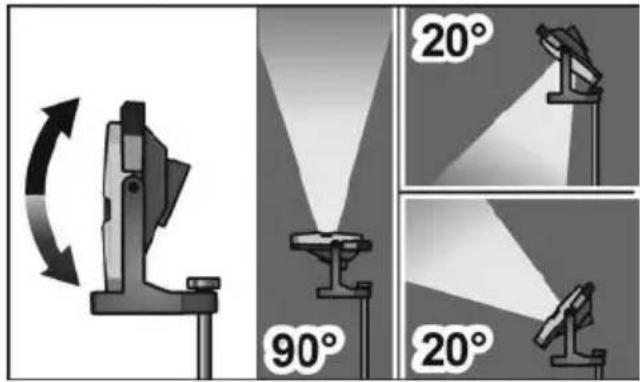

■ Kućište svjetiljke može se nagnuti za 90° prema gore i 20° prema dolje.

Ne upotrebljavajte vodu ili tekuća sredstva za čišćenje.

■ Prljavštinu i prašinu sa kućišta uklonite kistom ili suhom krpom.

Popravci

Popravke može provoditi isključivo radiona službe održavanja koju je proizvodjač ovlastio.

Pričuvni dijelovi i pribor

Crteže i listu rezervnih dijelova možete pronaći na našoj web stranici:

www.flex-tools.com

Napuci za zbrinjavanje na otpad

POZOR!

Istrošene električne alate učinite neupotrebljivima prije zbrinjavanja:

– električne alate s napajanjem tako da uklonite mrežni kabel,
– električne alate s akumulatorom tako da uklonite akumulator.

Recikliranje umjesto zbrinjavanja.

Aparat, pribor i pakiranje treba vratiti u pogon za recikliranje. Plastični su dijelovi označeni u svrhu recikliranja prema vrsti.

POZORENJE!

Akumulatore/baterije ne bacajte u kućni otpad, u vatru ili u vodu. Istrošene akumulatore ne otvarajte.

Akumulatore/baterije treba sakupiti, reciklirati ili zbrinuti na ekološki prihvatljiv način.

Samo za EU-zemlje:

Sukladno europskoj smjernici 2006/66/EZ neispravne ili istrošene akubaterije moraju se odvojeno sakupljati i dovesti na ekološki prihvatljivo recikliranje.

i NAPUTAK

O mogućnostima zbrinjavanja na otpad obavijestiti se kod stručnoga trgovca!

Isključenje iz jamstva

Proizvodjač i njegov zastupnik ne jamče za štete te neostvarenu dobit uslijed prekida poslovne djelatnosti, koji je prouzročen proizvodom ili nemogućnošću uporabe proizvoda.

Proizvodjač i njegov zastupnik ne jamče za štete, koje su prouzročene nestručnom uporabom ili u vezi s proizvodima drugih proizvodjača.
