NÁVOD NA OBSLUHU CL 5000 10.8 Flex
Vylúčenie zodpovednosti 123
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyny pre likvidáciu (pozri strana 123)!
Nedívajte sa do zdroja svetla!
Svietidlá na prevádzku v drsných podmienkach
Trieda ochrany III (ochrana pred nízkym napätím)
Pred použitím zariadenia si prečítajte a dodržiavajte:
- tento návod na obsluhu, - aktuálne platné prevádzkové predpisy a bezpečnostné predpisy Toto zariadenie dosahuje úroveň najmodernejších technológií a je skonštruované v súlade s uznanými bezpečnostnými predpismi. Napriek tomu môže zariadenie počas používania predstavovat' nebezpečenštvo ohrozenia života a zdravia používateľa alebo tretej osoby alebo môže dôjst' k poškodeniu zariadenia alebo iných predmetov. Svietidlo sa smie používat' iba na určený účel a iba v bezchybnom stave. Nedostatky, ktoré ovplyvňujú bezpečnosť, sa musia okamžíte odstránít'.
Stanovené použitie
Bezpečnostné pokyny pre akumulátorový stavebný LED reflektor
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ S akumulátorovým stavebným LED reflektorom nepracujte v prostredí s nebezpečenstvom výbuchu.
■ Nesmerujte svetelný lúč na osoby alebo zvieratá a sami sa do lúča nepozerajte, ani z väčšej vzdialenosti.
■ Hlavu svietidla nezakrývajte počas prevádzkovania akumulátorového stavebného LED reflektora. Počas prevádzky sa hlava svietidla ohrieva a nahromadením tepla môže spôsobit' popáleniny.
■ Akumulátorový stavebný LED reflektor nepoužívajte v cestnej premávke.
■ Pred vykonávaním akýchkolívek prác na akumulátorovom stavebnom LED reflektore (napr. montáž, údržba atd')., ako aj pri preprave a pri skladovaní vyberte akumulátor z akumulátorového stavebného LED reflektora.
Nedovoíte det'om používat' akumulátorový stavebný LED reflektor. Je určené pre profesionálne použitie. Deti môžu samy seba alebo iné osoby neúmyselne oslnit'.
■ Spicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.
■ Svetelný zdroj, ktorý je súčast'ou tohto svietidla, smie vymieňat' len výrobca alebo jeho zákaznícky servis alebo osoba s podobnou kvalifikáciou.
Bezpečnostné upozornenia pre zaobchádzanie s akumulátormi
■ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.
■ Chráňte akumulátor pred horúčavou, napr. aj pred stálym slnečným žiarením, ohňom, vodou a vlhkost'ou. Hrozí nebezpečenstvo výbuchu.
- Pri poškodení a nesprávnom použití akumulátora môžu unikať pary. Zaistite prívod čerstvého vzduchu a pri problémoch vyhľadajte lekársku pomoc. Pary môžu dráždit’ dýchacie cesty.
Ak sa akumulátor používa nevhodne, môže z neho unikať kvapalina. Vyhýbajte sa kontaktu s ňou. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane akumulátorová kvapalina do očí, vyhladajte okrem toho aj lekársku pomoc. Vytekajúca kvapalina môže spôsobit' podráždenie pokožky alebo popáleniny.
■ Akumulátory FLEX používajte len v spojení s náradím FLEX a príslušenstvom FLEX. Iba tak bude akumulátor chránený pred nebezpečným pret'ažením.
■ Akumulátory nabíjajte len nabíjačkami, ktoré odporúča výrobca. Ak nabíjate nabíjačkou určenou pre určitý druh akumulátorov iné akumulátory, hrozí nebezpečenstvo požiaru.
■ Špicatými predmetmi, ako napr. kince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst' k poškodeniu akumulátora. Môže dôjst' k internému skratu a vznieteniu, vzniku dymu, výbuchu alebo k prehriatiu akumulátora.
Technické údaje
| CL 5000 10.8/18.0 CL | 10000 10.8/18.0 | ||
| Typ náradia akumulátorový stavebný LED reflektor | |||
| Lítium-iónový akumulátor V/Ah | 10.8/2,510.8/4,018/2,518/5,018/8,0 | ||
| Doba svitu- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0 | h/min | 1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10% | 1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10% |
| Max. celkový svetelný tok(+18 V akumulátor) | lm 5000 10000 | ||
| Hmotnosť (bez akumulátora) kg 1,9 3,6 | |||
| Rozmery (D׊×V) mm 294x214x200 349x290x208 | |||
| Montážna výška(používajte len vo vnútornom priestore) | m | ≤3 | |
| Trieda ochrany | III / ◆◆ | ||
| IP Code IP65 (bez akumulátora) | |||
| IK Code IK07 | |||
Na prvý pohl'ad
2 R ú č k a
3 Vypínač Zap./Vyp.
4 Tlačidlá intenzity svetla
Nastavenie svietivosti
5 USB-C prípojka
6 Nabíjacia šachta pre akumulátor
7 Otvory pre nástenný držiak
8 Závit (5/8") pre statív
9 Podstavec s hákom na nástenný držiak
10 Akumulátor
11 Odist'ovacie tlačidlo pre akumulátor
12 Indikácia stavu akumulátora
Návod na použitie
VAROVANIE!
Pred akýmikolvek prácami na zariadení vyberte akumulátor.
Pred uvedením do prevádzky
Zariadenie a príslušenstvo vybalte, skontrolujte kompletnost' dodávky a aj prípadné poškodenia spôsobené prepravou.

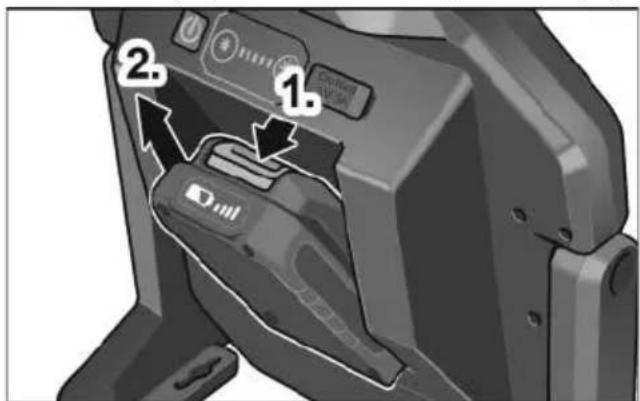

Vloženie/výmena akumulátora
■ Nabitý akumulátor zasúvajte do zariadenia, až kým sa úplne nezaistí.
Pri nepoužívaní chráňte kontakty akumulátora. Volné kovové časti môžu vytvorit' krátke spojenie kontaktov, hrozí nebezpečenstvo výbuchu a požiaru!
Stav nabitia akumulátora
■ Stlačením tlačidla sa môže na LED indikácii stavu nabitia akumulátora skontrolovať stav nabitia.
ECO režim
Akumulátorové stavebné LED reflektory sú vybavené funkciou upozornenia pri nízkej úrovni nabitia akumulátora. Po 3-násobnom bliknutí sa svetlo automaticky prepne do ECO režimu so svietivost'ou 300 LM. Na výmenu akumulátora zostáva ešte dost' času.
– Dlhým stlačením tlačidla na zníženie jasu môžete svietidlo manuálne prepnút do ECO režimu, aby sa zabezpečil čo najdlhší prevádzkový čas.
– Stlačením lubovoľného tlačidla môžete ECO režim ukončit', pokiaľ je úroveň nabitia akumulátora dostatočná.

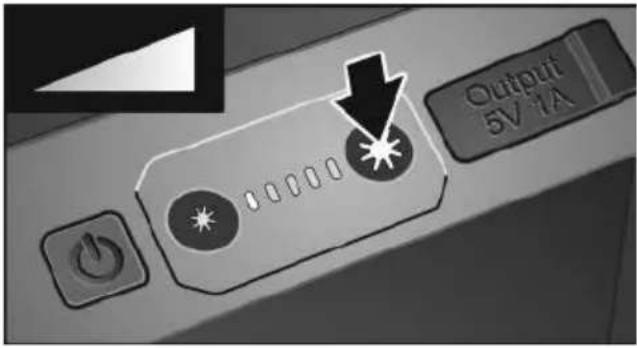

Zapnutie a vypnutie
■ Stláčaním tlačidiel intenzity svetla môžete menit' svietivost'.

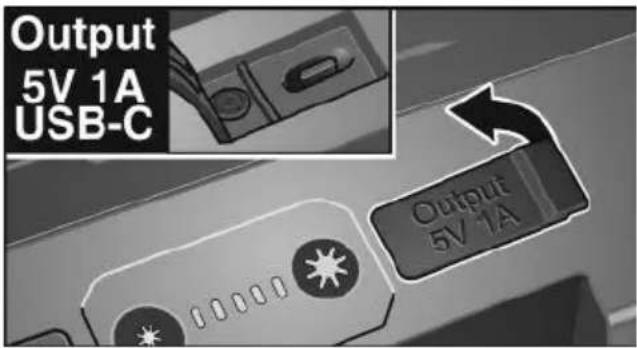

Pomocou integrovanej USB-C prípojky je možné nabíjať napríklad smartfóny.
Ak je lampa vypnutá, pripojenie USB-C sa po 2 hodinách automaticky deaktivuje.

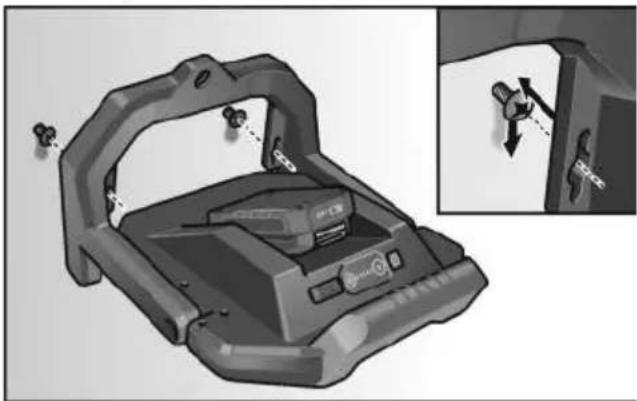

Montáž
■ Ak chcete akumulátorový stavebný LED reflektor namontovať na stenu, použite otvory nástenného držiaka.
Použitie háka je na vlastné riziko!
i UPOZORNENIE
Akumulátorový stavebný LED reflektor odporúčame umiestnit' na bezpečný podklad alebo priskrutkovat' ho na stabilný statív.
Pred akýmikolvek prácami na zariadení vyberte akumulátor.
Nepoužívajte vodu alebo tekuté čistiace prostriedky.
■ Nečistoty a prach odstráňte z telesa štetcom alebo suchou handričkou.
Opravy
Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com
Vyradené elektrické zariadeniapred likvidáciou upravte tak, aby boli nepoužiteľné:
- na elektrických zariadeniach napájaných zo siete odstráňte siet'ový kábel,
- pri akumulátorových elektrických zariadeniach odstráňte akumulátor.
Len pre krajiny EÚ:
Elektrické zariadenia nevyhadzujte do komunálneho odpadu!
Podla európskej smernice 2012/19/EU o odpade z elektrických a elektronických zariadení (OEEZ) a jej transpozície do národnej legislatívy sa musí odpad z použitého elektrického zariadenia separovat' a recyklovat' spôsobom šetrným k životnému prostrediu.
Získavanie druhotných surovín namiesto likvidácie odpadu.
Zariadenie, príslušenstvo a obal by sa mali odovzdat' na ekologickú recykláciu. Plaštové časti sú označené na recykláciu podla druhu.
VAROVANIE!
Névyhadzujte akumulátory/batérie do domového odpadu, do ohňa alebo do vody. Akumulátory, ktoré už doslúžili, neotvárajte. Akumulátory/batérie sa majú zbierať, recyklovať alebo likvidovat’ spôsobom, ktorý zohladňuje ochranu životného prostredia.
Len pre krajiny EÚ:
Podla smernice 2006/66/ES sa musia defektné alebo použité akumulátory/batérie recyklovat'.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnosťou jeho použitia.
Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrobkami iných výrobcov.
