INSTRUKCJA OBSŁUGI CL 5000 10.8 Flex
Zastosowane symbole 95
Symbole na urządzeniu 95
Dla własnego bezpieczeństwa ..... 95
Dane techniczne 97
Opis urządzenia 98
Instrukcja obsługi 99
Przegład, konserwacja i pielęgnacja .. 101
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia ... 101
Wyłączenie z odpowiedzialności ..... 101
Zastosowane symbole
OSTRZEŻENIE!
Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.
OSTROŻNIE!
Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.
WSKAZÓWKA
Oznacza wskazówki dla użytkownika i ważne informacje.
Symbole na urządzeniu
Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia (patrz strona 101)!
Nie patrzeć w źródło światła!
Zachować minimalny odstęp od wszystkich oświetlanych powierzchni i przedmiotów. Jeśli odstęp ten nie zostanie zachowany, istnieje ryzyko przegrzania oświetlanych przedmiotów!
Lampki do użytku w trudnych warunkach
Klasa ochrony III (niskie napięcie ochronne)
Dla własnego bezpieczeństwa
OSTRZEŻENIE!
Przed użyciem urządzenia należy przeczytać:
- niniejszą instrukcją obsługi, - aktualnie obowiązujące zasady eksploatacji i przepisy BHP To urządzenie odpowiada najnowszemu stanowi techniki i zostało skonstruowane zgodnie z przyjętymi przepisami bezpieczeństwa. Mimo tomoże stanowić podczas użytkowania zagrożenie dla życia i zdrowia użytkownika lub osób trzecich, może także dojść do uszkodzenia urządzenia lub innych przedmiotów. Lampy można używać wyłącznie zgodnie z przeznaczeniem i tylko, gdy jest w nienagannym stanie technicznym. Wady, które mają negatywny wpływ na bezpieczeństwo, należy natychmiast usuwać.
Zastosowanie zgodne z przeznaczeniem
Zasilany akumulatorowo reflektor budowlany LED CL 5000 10.8/18.0 / CL 10000 10.8/18.0 jest przeznaczony
– do profesjonalnego zastosowania wprzemyśle i rzemiośle,
– do oświetlenia określonego miejsca pracy,
– do oświetlenia pomieszczeń.
Zasilany akumulatorowo reflektor budowlany LED CL 5000 10.8/18.0 / CL 10000 10.8/18.0 nie nadaje się
– do oświetlenia w ruchu drogowym.
Instrukcje bezpieczeństwa dotyczące zasilanych akumulatorowo reflektorów budowlanych LED
OSTRZEŻENIE!
Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.
■ Nie używać zasilanego akumulatorowo reflektora budowlanego LED w otoczeniu zagrożonym wybuchem.
- Nie kierować promienia świetlnego na osoby lub zwierzęta, ani nie patrzeć w promień – również z dalszej odległości.
■ Nie zasłaniać głowicy lampy podczas pracy zasilanego akumulatorowo reflektora budowlanego LED. Głowica lampy nagrzewa się podczas eksploatacji i może doprowadzić do oparzenia w przypadku kumulacji ciepła.
■ Nie używać zasilanego akumulatorowo reflektora budowlanego LED w ruchu drogowym.
■ Przed przystąpieniem do jakichkolwiek prac przy zasilanym akumulatorowo reflektorze budowlanym LED (np. montaż, konserwacja itp) oraz podczas transportu i przechowywania należy wyjąć akumulator z zasilanego akumulatorowo reflektora budowlanego LED.
■ Nie pozwalać dzieciom na korzystanie z zasilanego akumulatorowo reflektora budowlanego LED. Produkt ten jest przeznaczony do profesjonalnego użytkowania. Dzieci mogą nieumyślnie oślepić siebie samych lub inne osoby.
■ Akumulator należy chronić przed ciepłem, np. przed ciągłym działaniem promieni słonecznych, przed ogniem, wodą i wilgocią. Zagraża niebezpieczeństwo wybuchu.
■ W przypadku uszkodzenia akumulatora lub niewłaściwego jego zastosowania mogą wydzielać się pary kwasu akumulatorowego. Doprowadzić świeże powietrze a przy wystąpieniu dolegliwości zwrócić się do lekarza. Opary mogą drażnić drogi oddechowe.
■ Ostre przedmioty, takie jak np. gwoździe lub śrubokręty lub działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wtedy dojść do zwarcia wewnętrznego co może doprowadzić do zapalenia się akumulatora, wydzielania się dymu, eksplozji lub przegrzania.
■ Zródło światła zawarte w tej lampce może być wymieniane wyłącznie przez producenta lub jego serwis albo osoby o podobnych kwalifikacjach.
Wskazówki bezpieczeństwa w zakresie postępowania z akumulatorami
■ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
■ Chronić akumulator przed gorącem, w tym np. również przed długotrwałym działaniem promieni słonecznych, ogniem, wodą i wilgocią.
Występuje zagrożenie wybuchem.
■ W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora mogą z niego wydostawać się opary. Doprowadzić świeże powietrze a przy wystąpieniu dolegliwości zwrócić się do lekarza. Opary mogą drażnić drogi oddechowe.
■ Przy niewłaściwym użyciu możliwe jest wydostanie się cieczy z akumulatora. Należy unikać z nią kontaktu. Przy przypadkowym kontakcie spłukać wodą. Gdy ciecz dostanie się do oczu, wtedy należy dodatkowo skonsultować się z lekarzem. Ciecz akumulatora może doprowadzić do podrażnienia skóry lub oparzeń.
■ Akumulatory FLEX należy stosować wyłącznie w połączeniu z maszynami i akcesoriami FLEX. Jest to jedyny sposób na zabezpieczenie akumulatora przed niebezpiecznym przeciążeniem.
■ Akumulatory należy ładować tylko za pomocą ładowarek zalecanych przez producenta. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów, istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
■ Akumulator można uszkodzić w przypadku użycia ostrych przedmiotów, jak gwóżdź czy wkrętak, albo poprzez oddziaływanie zewnętrznej siły. Może wtedy dojść do zwarcia wewnętrznego co może doprowadzić do zapalenia się akumulatora, wydzielania się dymu, eksplozji lub przegrzania.
Dane techniczne
| CL 5000 10.8/18.0 CL | 10000 10.8/18.0 | ||
| Typ urzadzenia | zasilany akumulatorowo reflektor budowlany LED | ||
| Akumulator litowo-jonowy V/Ah | 10.8/2,510.8/4,018/2,518/5,018/8,0 | ||
| Czas swiecenia- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0 | h/min | 1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10% | 1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10% |
| Maks. lączny strumień świetlny (akumulator +18 V) | Im 5000 10000 | ||
| Waga (bez akumulatora) kg 1,9 3,6 | |||
| Wielkość (dl. x szer. x wys.) mm 294x214x200 349x290x208 | |||
| Wysokość montazowa (wyłącznie do uzytku w pomieszczeniach) | m | ≤3 | |
| Klasa ochrony | III / III | ||
| IP Code IP65 (bez akumulatora) | |||
| IK Code IK07 | |||
Opis urządzenia
2 U c h w y t
3 Włącznik/wyłącznik
4 Przyciski regulacji natężenia światła
Ustawianie jasności
5 Złącze USB -C
6 Gniazdo na akumulator
7 Otwory na uchwyt ścienny
8 Gwint (5/8") do statywu
9 Stelaż z hakiem do mocowania na ścianie
10 Akumulator
11 Przycisk odblokowania akumulatora
12 Wskaźnik naładowania akumulatora
Instrukcja obsługi
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator.
Przed uruchomieniem
Rozpakować urządzenie wraz z wyposażeniem i sprawdzić pod kątem kompletności dostawy oraz ewentualnych uszkodzeń powstałych podczas transportu.
Zakładanie/wymiana akumulatora
■ Naładowany akumulator wcisnąć do urządzenia aż do całkowitego zatrzaśnięcia.


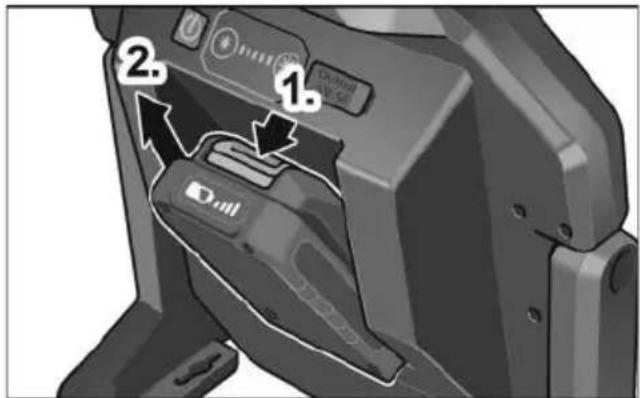

"clic"■ W celu wyjęcia nacisnąć przycisk odblokowania (1.) i wyciągnąć akumulator (2.).
W przypadku nieużywania styki akumulatora należy zabezpieczyć. Luźne metalowe elementy mogą spowodować zwarcie styków, istnieje zagrożenie wybuchem i pożarem!
Stan naładowania akumulatora
■ Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.
Tryb ECO
Zasilane akumulatorowo reflektory budowlane LED są wyposażone w funkcję przypominania o niskim poziomie naładowania akumulatora. Po 3-krotnym mignięciu lampa przełącza się automatycznie na tryb ECO o jasności 300 LM. Pozostaje wystarczająco dużo czasu, aby wymienić akumulator.
W trybie ECO miga wskaźnik jasności.
– Długie naciśnięcie przycisku zmniejszającego jasność umożliwia ręczne przełączenie lampy na tryb ECO w celu maksymalnego wydłużenia czasu pracy.
– Naciśnięcie dowolnego przycisku umożliwia ponowne wyjście z trybu ECO pod warunkiem, że poziom naładowania akumulatora jest wystarczający.
Włączanie i wyłączanie

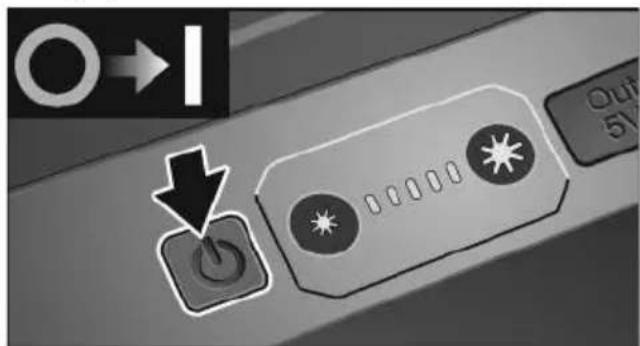

■ Włączanie lub wyłączanie zasilanego akumulatorowo reflektora budowlanego LED przez naciśnięcie włącznika/wyłącznika.


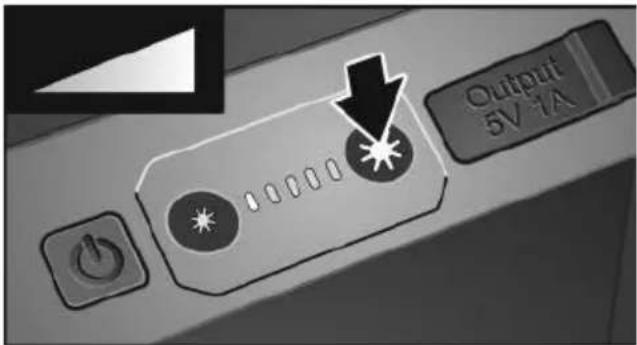

O→I ↓ Out 5V■ Naciśnięcie przycisków regulacji natężenia światła umożliwia zmianę jasności.

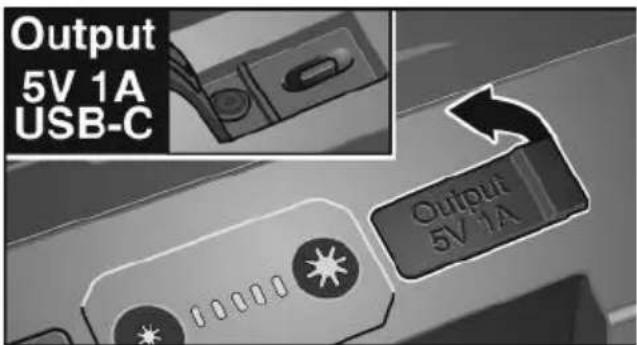

Dzięki zintegrowanemu złączu USB-C możliwe jest na przykład ładowanie smartfonów.
Przy wyłączonej lampie przyłącze USB-C dezaktywuje się automatycznie po 2 godz. Montaż

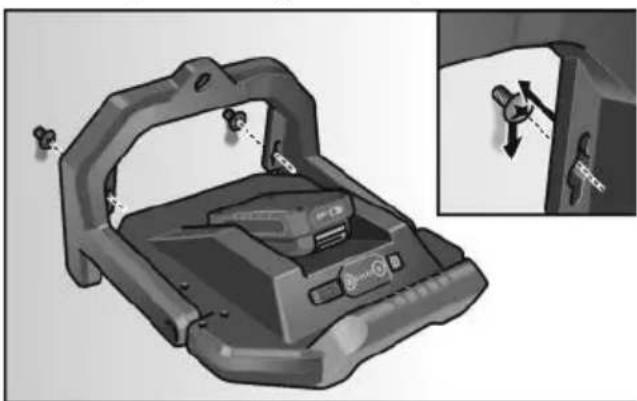

■ W celu zamontowania zasilanego akumulatorowo reflektora budowlanego LED na ścianie należy wykorzystać otwory na uchwyt ścienny.

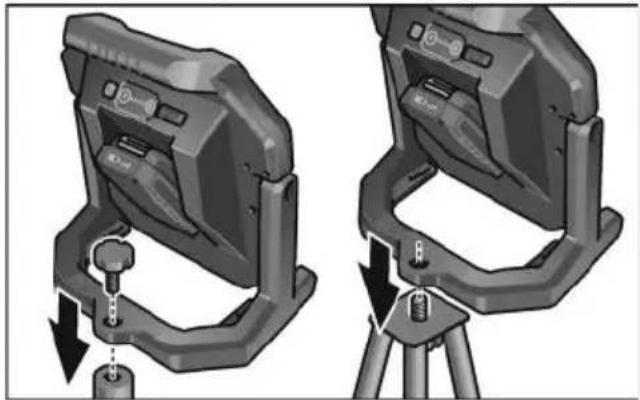

■ W celu zamontowania zasilanego akumulatorowo reflektora budowlanego LED na statywie należy użyć gwintu (5/8").
OSTROŻNIE! Używanie haka odbywa się na własne ryzyko!
WSKAZÓWKA
Zalecamy ustawienie zasilanego akumulatorowo reflektora budowlanego LED na bezpiecznym podłożu lub przykręcenie go do stabilnego statywu.

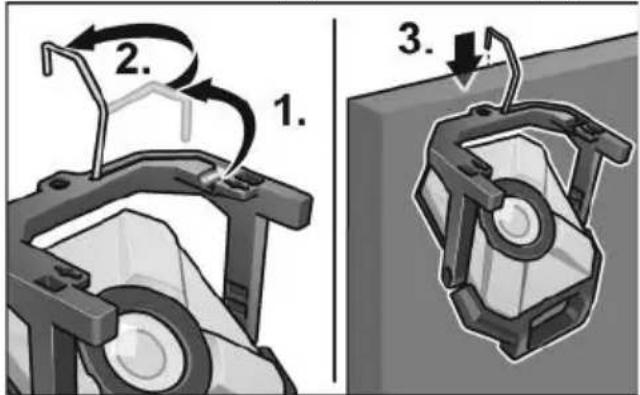

■ W celu zawieszenia zasilanego akumulatorowo reflektora budowlanego LED należy wysunąć hak ze stelaża (1.), obrócić o 180° (2.) i zamocować (3.).


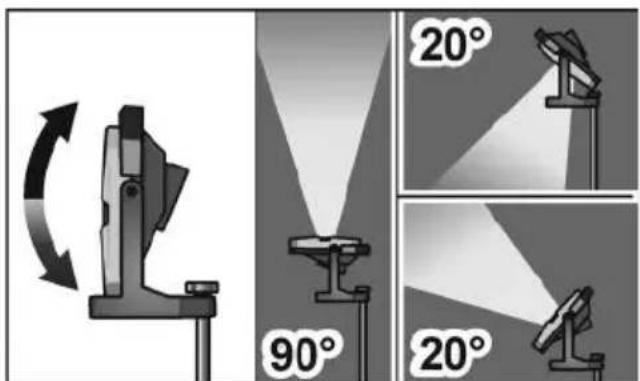

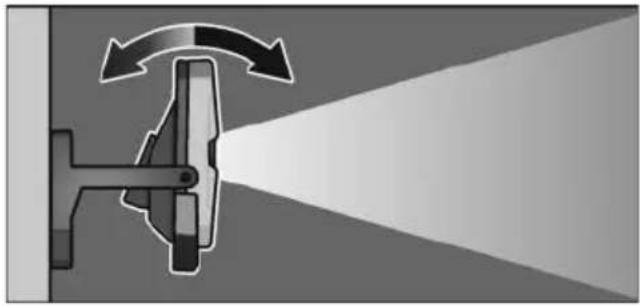

■ Głowicę lampy można odchylić w góre o 90° i w dół o 20°.
Przegląd, konserwacja i pielęgnacja
Czyszczenie
OSTRZEŻENIE!
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu należy wyjąć akumulator. Nie wolno stosować wody ani żadnych płynnych środków czyszczących.
■ Zanieczyszczenia i pył usunąć z obudowy pędzlem lub suchą ścierką.
Naprawy
Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.
Części zamienne i wyposażenie dodatkowe
Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej: www.flex-tools.com
Wskazówki dotyczące usuwania opakowania i zużytego urządzenia
OSTRZEŻENIE!
Przed przekazaniem zużytych elektronarzędzi do utylizacji należy uniemożliwić ich dalsze użytkowanie:
- w przypadku elektronarzędzi zasilanych sieciowo usunąć przewód zasilający,
- w przypadku elektronarzędzi zasilanych akumulatorowo wyjąć akumulator.
Tylko dla krajów UE:
Nie wyrzucać urządzeń elektrycznych wraz z odpadami komunalnymi!
Zgodnie z dyrektywą Unii Europejskiej 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej
wdrożeniem do prawa krajowego zużyte urządzenia elektryczne muszą być zbierane selektywnie i poddawane recyklingowi w sposób przyjazny dla środowiska.
Odzyskiwanie surowców zamiast utylizacji odpadów.
Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaienia gatunkowo czystego recyclingu.
OSTRZEŻENIE
Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.
Akumulatory i baterie podlegają zbiórce, recyklingowi lub utylizacji w sposób bezpieczny dla środowiska.
Tylko dla krajów UE:
Zgodnie z dyrektywą europejską
2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno idoprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.
WSKAZÓWKA
Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu!
Wyłączenie z odpowiedzialności
Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.
Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
