BEDIENUNGSANLEITUNG CL 5000 10.8 Flex

Zu Ihrer Sicherheit 3

Technische Daten 5

Auf einen Blick 6

Gebrauchsanweisung 7

Wartung und Pflege 9

Entsorgungshinweise 9

Haftungsausschluss 9

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme

Bedienungsanleitung lesen!

Entsorgungshinweise

(siehe Seite 9)!

Nicht in die Lichtquelle blicken!

Mindestabstand zu allen angestrahlten Oberflächen und Gegenständen einhalten. Bei Unterschreitung des Abstandes besteht Überhitzungsgefahr angestrahlter Gegenstände!

Leuchten für rauen Betrieb

Schutzklasse III

(Schutzkleinspannung)

Zu Ihrer Sicherheit

WARNUNG!

Bevor Sie das Gerät benutzen, lesen und befolgen Sie:

- die vorliegende Bedienungsanleitung, - die aktuell gültigen Betriebsvorschriften und die Unfallverhütungsvorschriften Dieses Gerät befindet sich auf dem neuesten Stand der Technik und wurde in Übereinstimmung mit den anerkannten Sicherheitsvorschriften konstruiert. Dennoch kann das Gerät während der Verwendung eine Gefahr für das Leben und die Gesundheit des Benutzers oder eines Dritten darstellen oder das Gerät oder andere Gegenstände können beschädigt werden. Die Leuchte darf nur bestimmungs- gemäß und in einwandfreiem Zustand verwendet werden. Mängel, die die Sicherheit beeinträchtigen, müssen unverzüglich behoben werden.

Bestimmungsgemäße Verwendung

Der akkubetriebene LED-Baustrahler CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ist bestimmt

–für den gewerblichen Einsatz in Industrie und Handwerk, –für die gezielte Ausleuchtung des Arbeitsplatzes,

–zur Ausleuchtung von Räumen.

Der akkubetriebene LED-Baustrahler CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ist nicht geeignet

–zur Beleuchtung im Straßenverkehr.

Sicherheitshinweise für akkubetriebene LED-Baustrahler

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Arbeiten Sie mit dem akkubetriebenen LED-Baustrahler nicht in explosionsgefährdeter Umgebung.
■ Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Lichtstrahl, auch nicht aus größerer Entfernung.
■ Decken Sie den Leuchtenkopf nicht ab, während der akkubetriebene LED-Baustrahler in Betrieb ist. Der Leuchtenkopf erwärmt sich im Betrieb und kann Verbrennungen verursachen, wenn sich diese Hitze staut.
■ Verwenden Sie den akkubetriebenen LED-Baustrahler nicht im Straßenverkehr.
■ Nehmen Sie vor allen Arbeiten am akkubetriebenen LED-Baustrahler (z.B. Montage, Wartung etc.) sowie beim Transport und Aufbewahrung den Akku aus dem akkubetriebenen LED-Baustrahler.
■ Lassen Sie Kinder den akkubetriebenen LED-Baustrahler nicht benutzen. Sie ist für den professionellen Gebrauch bestimmt. Kinder können unbeabsichtigt sich selbst oder Personen blenden.
■ Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

■ Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
■ Die in dieser Leuchte enthaltene Lichtquelle darf nur vom Hersteller oder seinem Kundendienst oder einer ähnlichen qualifizierten Person ersetzt werden.

Sicherheitshinweise zum Umgang mit Akkus

■ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
■ Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
■ Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
■ Verwenden Sie FLEX Akkus nur in Verbindung mit FLEX Maschinen und FLEX Zubehören. Nur so wird der Akku gegen gefährliche Überlastung geschützt.
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.

Technische Daten

	CL 5000 10.8/18.0 CL 10000 10.8/18.0
Gerätetyp akkubetriebener LED-Baustrahler
Lithium-Ionen Akku V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Leuchtdauer- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Max. Gesamtlichtstrom (+18V Akku) Im 5000 10000
Gewicht (ohne Akku) kg 1,9 3,6
Größe (LxBxH) mm 294x214x200 349x290x208
Anbauhöhe(nur Innen benutzen)	m	≤3
Schutzklasse		III / ◆
IP Code IP65 (ohne Akku)
IK Code IK07

Auf einen Blick

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Schutzglas Leuchtenkopf
2 Handgriff
3 Ein-/Ausschalter
4 Leuchtintensitätstasten
Einstellen der Leuchtkraft
5 USB-C Anschluss
6 Einschubschacht für Akku

7 Wandhalterungsbohrungen
8 Gewinde (5/8") für Stativ
9 Gestell mit Haken für Wandhalterung
10 Akku
11 Entriegelungstaste für Akku
12 Akkuzustands-Anzeige

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Gerät den Akku herausziehen.

Vor der Inbetriebnahme

Gerät und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

Akku einsetzen/wechseln

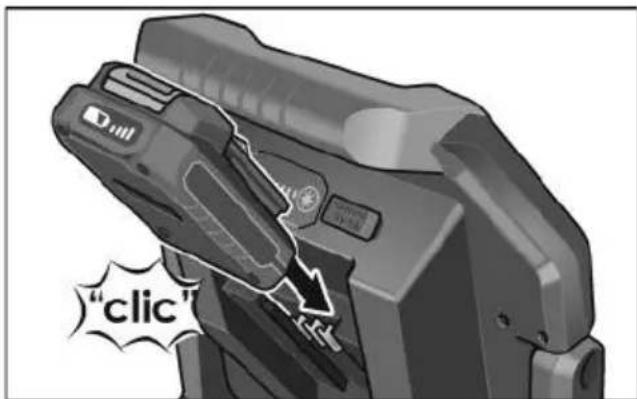

■ Geladenen Akku bis zum vollständigen Einrasten in das Gerät eindrücken.

"clic"

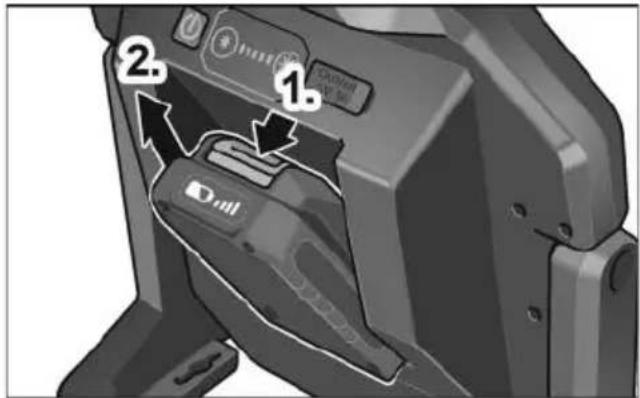

■ Zum Entnehmen die Entriegelungstaste drücken (1.) und Akku herausziehen (2.).

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr!

Ladezustand des Akkus

■ Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

1 2 3 4

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

ECO-Modus

Die akkubetriebenen LED-Baustrahler sind mit einer Erinnerungsfunktion für niedrigen Batteriestand ausgestattet. Nach 3-maligem Blinken schaltet die Leuchte automatisch in den ECO-Modus mit einer Leuchtkraft von 300 LM. Es bleibt genug Zeit, um den Akku zu wechseln.

Im ECO-Modus blinkt die Helligkeitsanzeige.

—Durch langes Drücken der Helligkeit-Senken-Taste kann man die Leuchte für eine möglichst lange Betriebsdauer manuell in den ECO-Modus schalten.

—Durch Drücken einer beliebigen Taste kann man den ECO-Modus wieder verlassen, sofern der Akkustand ausreicht.

Ein- und Ausschalten

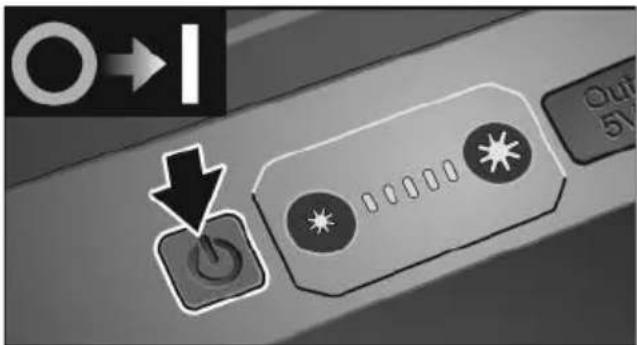

■ Akkubetriebenen LED-Baustrahler durch Druck auf den Ein-/Ausschalter ein- bzw. ausschalten.

O→I Out 5V

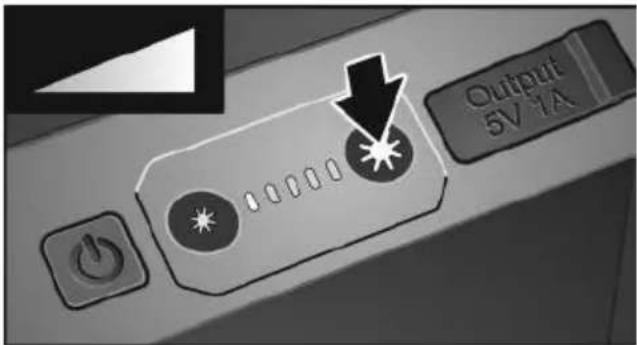

■ Durch Drücken der Leuchtintensitäts-tasten kann die Leuchtkraft geändert werden.

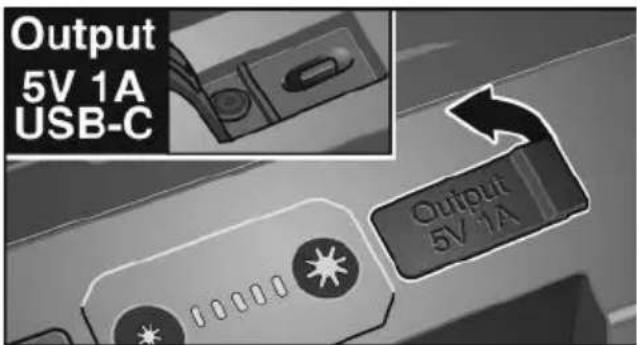

Mit dem integrierten USB-C Anschluss können zum Beispiel Smartphones geladen werden.

Output 5V 1A USB-C Output 5V 1A

i HINWEIS

Bei ausgeschalteter Lampe wird der USB-C Anschluss nach 2h automatisch deaktiviert.

Montage

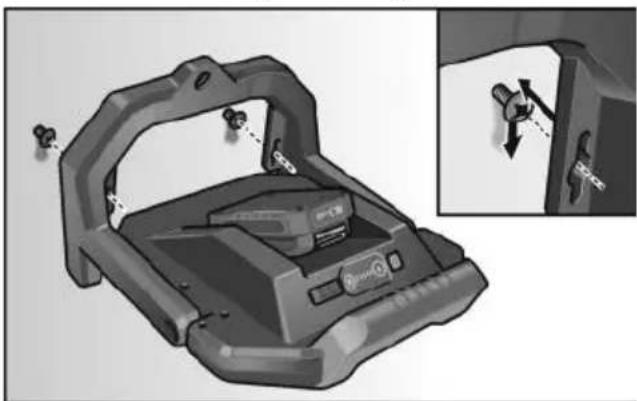

■ Zum Montieren des akkubetriebenen LED-Baustrahlers an der Wand die Wandhalterungsbohrungen benutzen.

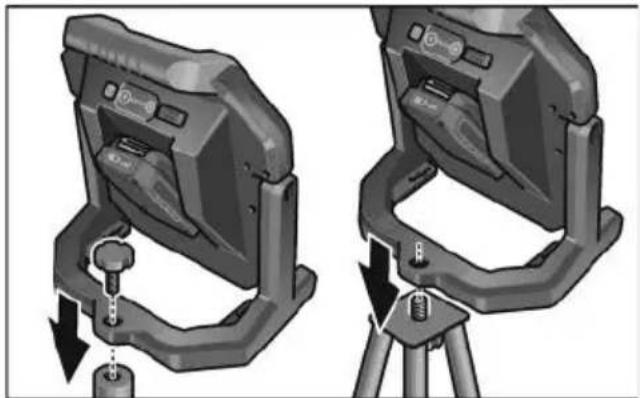

■ Zum Montieren des akkubetriebenen LED-Baustrahlers am Stativ das Gewinde (5/8") benutzen.

Die Nutzung des Hakens erfolgt auf eigene Gefahr!

i HINWEIS

Wir empfehlen das Stellen des akkubetriebenen LED-Baustrahlers auf einen sicheren Untergrund oder das Aufschrauben auf einem stabilen Stativ.

Zum Anhängen des akkubetriebenen LED-Baustrahlers den Haken aus dem Gestell ausklappen (1.), um 180° drehen (2.) und anhängen (3.).

1. 2. 3.

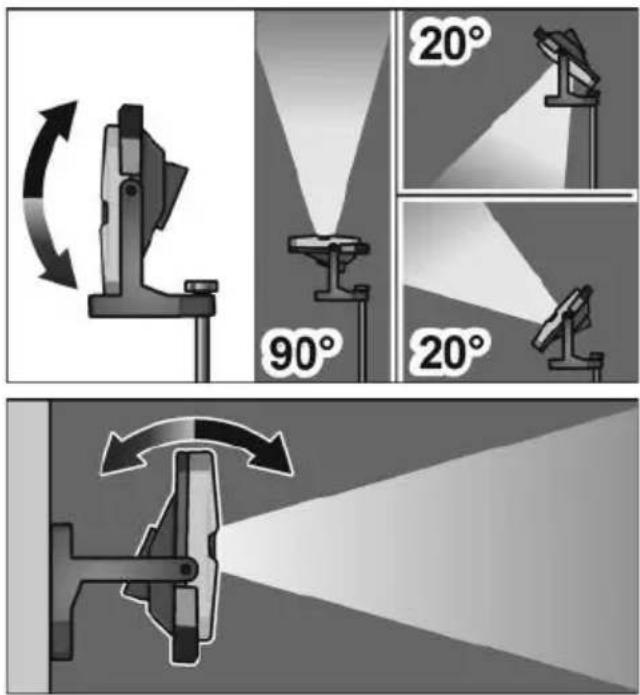

Schwenkfunktion

■ Der Leuchtenkopf kann um 90° nach oben und um 20° nach unten gekippt werden.

Wartung und Pflege

Reinigung

WARNUNG!

Vor allen Arbeiten am Gerät den Akku herausziehen. Kein Wasser oder flüssige Reinigungsmittel verwenden.

■ Schmutz und Staub mit einem Pinsel oder trockenem Lappen vom Gehäuse entfernen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNUNG!

Ausgediente Elektrogeräte vor der Entsorgung unbrauchbar machen:

- netzbetriebene Elektrogeräte durch Entfernen des Netzkabels, - akkubetriebene Elektrogeräte durch Entfernen des Akkus.

Nur für EU-Länder: Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNUNG!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen.

Ausgediente Akkus nicht öffnen.

Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/ Batterien recycelt werden.

HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
