Produkttyp	Kabelloser LED-Baustrahler
Marke	Flex
Modell	CL 2000 18.0
Lichtquelle	LED
Stromversorgung	Lithium-Ionen-Akku 18,0 V (2,5 oder 5,0 Ah)
Nennspannung	18,0 V
Akkukapazität	2,5 Ah oder 5,0 Ah
Betriebsdauer	~2,5 h (2,5 Ah) / ~5 h (5,0 Ah)
Gesamtlichtstrom	1200 / 2000 lm (einstellbar)
Gewicht (ohne Akku)	2,4 kg
Abmessungen (L x B x H)	230 x 182,3 x 189,3 mm
Schutzart	IP54
Schutzklasse	III / ◆
Maximale Montagehöhe	≤ 3 m
Maximale Beleuchtungsfläche	80 m²
Kopfschwenk	360°
Wand-/Stativmontage	Ja (Befestigungslöcher und 5/8"-Gewinde)
Ladezustandsanzeige	Ja (LED)
Reinigung	Pinsel oder trockenes Tuch (kein Wasser/Flüssigkeiten)
Reparaturen	Autorisierter Flex-Kundendienst
Ersatzteile	www.flex-tools.com
Sicherheitshinweise	Vor Gebrauch Bedienungsanleitung lesen

Häufig gestellte Fragen - CL 2000 18.0 Flex

Wie schalte ich den Strahler ein und aus?

Drücken Sie den Ein-/Ausschalter (Auslöser), um den Strahler ein- oder auszuschalten. Ein weiterer Druck ändert die Lichtintensität.

Wie stelle ich die Lichtintensität ein?

Drücken Sie erneut den Ein-/Ausschalter, um von 1200 lm auf 2000 lm oder umgekehrt zu wechseln.

Wie setze ich den Akku ein?

Schieben Sie den geladenen Akku in das Fach, bis er einrastet (ein 'Klick' ist hörbar). Zum Entfernen drücken Sie die Entriegelungstasten und ziehen.

Wie überprüfe ich den Ladezustand des Akkus?

Drücken Sie die Taste am Akku. Die LED-Anzeigen zeigen den Ladezustand. Wenn eine LED blinkt, laden Sie den Akku auf. Wenn keine LED leuchtet, ist der Akku defekt.

Kann der Strahler an einem Stativ oder an der Wand montiert werden?

Ja, verwenden Sie die Wandbefestigungslöcher oder das 5/8"-Gewinde für die Stativmontage. Der Kopf lässt sich um 360° schwenken.

Wie reinige ich den Strahler?

Entfernen Sie zuerst den Akku. Verwenden Sie einen Pinsel oder ein trockenes Tuch, um Staub und Schmutz zu entfernen. Verwenden Sie niemals Wasser oder flüssige Reinigungsmittel.

Was tun, wenn der Akku nicht mehr funktioniert?

Wenn nach Drücken der Kontrolltaste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden. Öffnen Sie ihn nicht und entsorgen Sie ihn nicht im Hausmüll.

Wo finde ich Ersatzteile?

Besuchen Sie die Website www.flex-tools.com für Explosionszeichnungen und Ersatzteillisten. Reparaturen müssen von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kann ich direkt in die Lichtquelle schauen?

Nein. Schauen Sie niemals direkt in die Lichtquelle, auch nicht aus der Ferne. Dies kann Augenschäden verursachen.

Wie entsorge ich den Strahler und den Akku?

Entsorgen Sie das Gerät und den Akku nicht im Hausmüll. Gemäß der europäischen Richtlinie müssen sie getrennt gesammelt und recycelt werden. Fragen Sie Ihren Fachhändler.

BEDIENUNGSANLEITUNG CL 2000 18.0 Flex

de Originalbetriebsanleitung 3

en Original operating instructions 8

Verwendete Symbole 3
Symbole am Gerät 3
Zu Ihrer Sicherheit 3
Technische Daten 4
Auf einen Blick 5
Gebrauchsanweisung 6
Wartung und Pflege 7
Entsorgungshinweise 7
Haftungsausschluss 7

Verwendete Symbole

WARNUNG!

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

HINWEIS

Bezeichnet Anwendungstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen!

Entsorgungshinweise (siehe Seite 7)!

Nicht in die Lichtquelle blicken!

Leuchten für rauen Betrieb

IP54

Staubdichtigkeitsgrad 5 und Schutz gegen Eindringen von Wasser 4

Zu Ihrer Sicherheit

WARNUNG!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

– die vorliegende Bedienungsanleitung,
- die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
– die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung.

Bestimmungsgemäße Verwendung

Der LED-Akkubaustrahler CL 2000 18.0 ist bestimmt

–für den gewerblichen Einsatz in Industrie und Handwerk,
–für die gezielte Ausleuchtung des Arbeitsplatzes,
-zur Ausleuchtung von Räumen.

Der LED-Akkubaustrahler CL 2000 18.0 ist nicht geeignet

–zur Beleuchtung im Straßenverkehr.

Sicherheitshinweise für LED-Akkubaustrahler

WARNUNG!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

■ Arbeiten Sie mit dem LED-Akkubaustrahler nicht in explosionsgefährdeter Umgebung.
■ Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den Lichtstrahl, auch nicht aus größerer Entfernung.
■ Decken Sie den Leuchtenkopf nicht ab, während der LED-Akkubaustrahler in Betrieb ist. Der Leuchtenkopf erwärmt sich im Betrieb und kann Verbrennungen verursachen, wenn sich diese Hitze staut.

■ Verwenden Sie den LED-Akkubaustrahler nicht im Straßenverkehr.
■ Nehmen Sie vor allen Arbeiten an der LED-Akkubaustrahler (z.B. Montage, Wartung etc.) sowie bei deren Transport und Aufbewahrung den Akku aus dem LED-Akkubaustrahler.
■ Lassen Sie Kinder den LED-Akku-baustrahler nicht benutzen. Sie ist für den professionellen Gebrauch bestimmt. Kinder können unbeabsichtigt sich selbst oder Personen blenden.
■ Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.

■ Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
■ Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
■ Die in dieser Leuchte enthaltene Lichtquelle darf nur vom Hersteller oder seinem Kundendienst oder einer ähnlichen qualifizierten Person ersetzt werden.

Technische Daten

	CL 2000 18.0
Gerätetyp LED-Akkubaustrahler
Lithium-Ionen Akku V/Ah		18,0/2,5 oder 18,0/5,0
Leuchtdauer 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Gesamtlichtstrom Im 1200/2000
Gewicht entsprechend „EPTA-procedure 01/2003“ (ohne Akku)	kg 2,4
Größe (LxBxH) mm 230x182,3x189,3
Maximal projizierte Fläche des Scheinwerfers	m3	80
Anbauhöhe (nur Innen benutzen)	m	≤3
Schutzklasse		III / ◇

Auf einen Blick

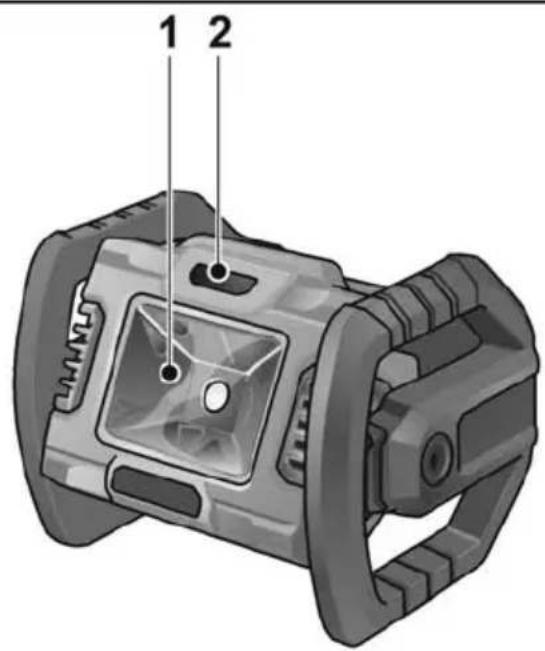

1 Schutzglas Leuchtenkopf
2 Ein-/Ausschalter

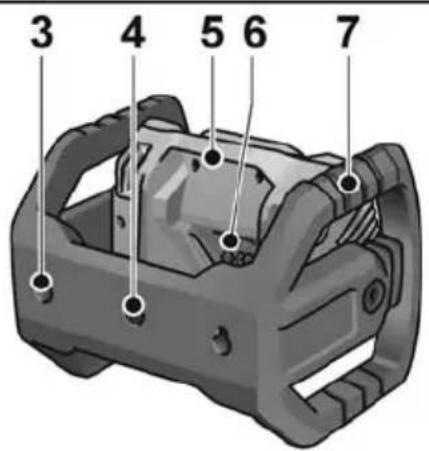

3 Wandhalterungsbohrungen
4 Gewinde (5/8") für Stativ
5 Leuchtenkopf

6 Einschubschacht für Akku
7 G e s t e l l

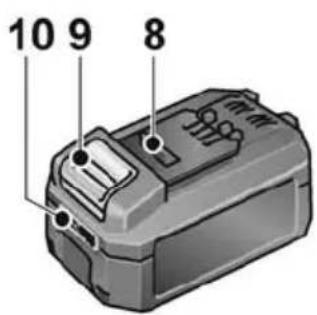

8 Li-Ion-Akku (2,5 Ah oder 5,0 Ah)
9 Entriegelungstaste für Akku
10 Akkuzustands-Anzeige

Gebrauchsanweisung

WARNUNG!

Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät herausziehen.

Vor der Inbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

Akku einsetzen/wechseln

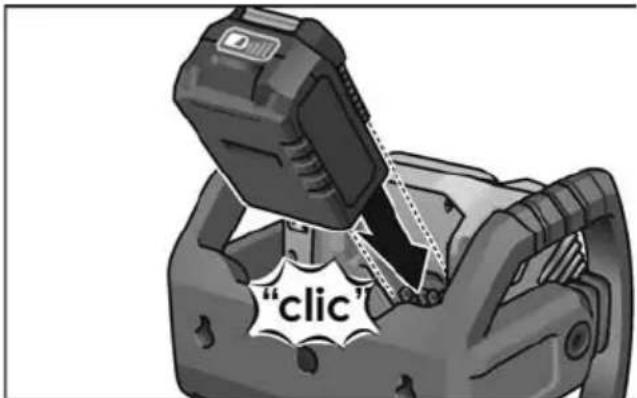

■ Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeug eindrücken.

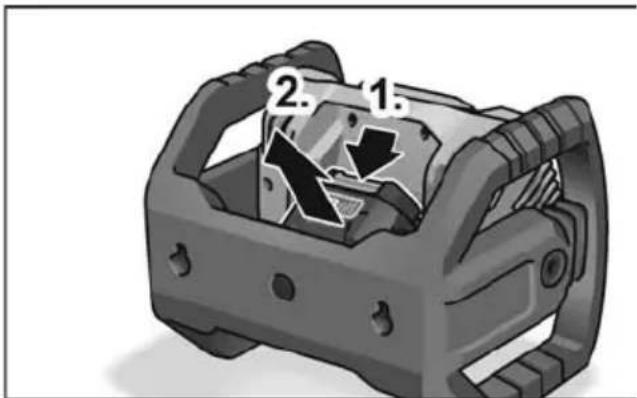

■ Zum Entnehmen die Entriegelungstasten drücken (1.) und Akku herausziehen (2.).

VORSICHT!

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschließen, es besteht Explosions- und Brandgefahr!

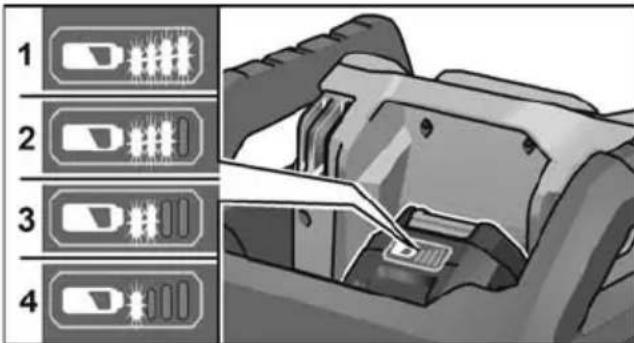

Ladezustand des Akkus

■ Durch Drücken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drücken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

Ein- und Ausschalten

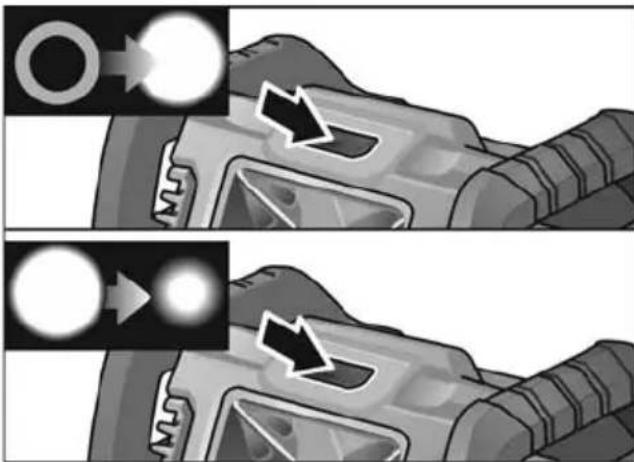

■ LED-Akkubaustrahler durch Druck auf den Ein-/Ausschalter ein- bzw. ausschalten. Durch erneutes Drücken kann die Leuchtintensität geändert werden.

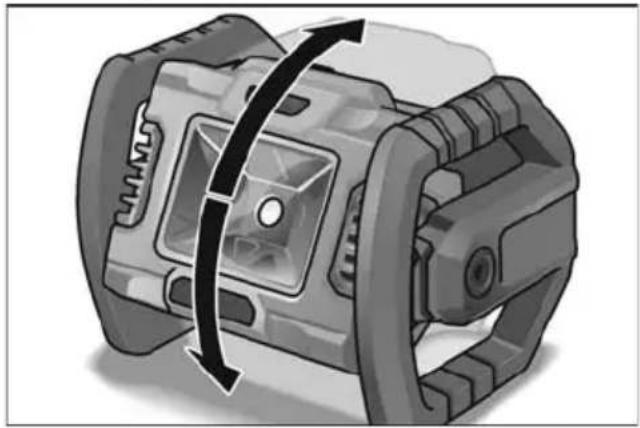

■ Der Leuchtenkopf kann im Gestell um 360° gedreht werden.

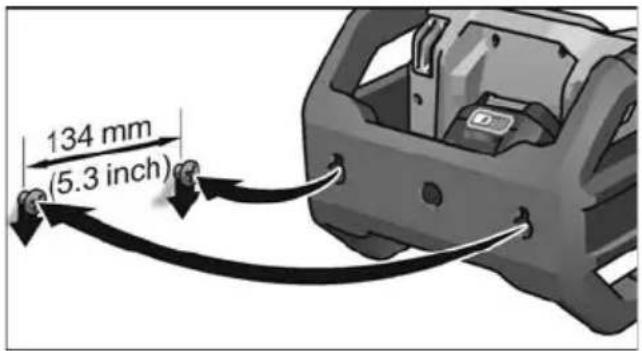

■ Zum Montieren des LED-Akkubaustrahlers an der Wand oder am Stativ die Wandhalterungsbohrungen/Gewinde (5/8") benutzen.

Vor allen Arbeiten am Elektrowerkzeug den Akku aus dem Gerät herausziehen. Kein Wasser oder flüssige Reinigungsmittel verwenden.

■ Schmutz und Staub mit einem Pinsel oder trockenem Lappen vom Gehäuse entfernen.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführen lassen.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

- netzbetriebene Elektrowerkzeuge durch Entfernen des Netzkabels, - akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Rohstoffrückgewinnung statt Müllentsorgung.

Gerät, Zubehör und Verpackung sollten einer umweltgerechten Wiederverwertung zugeführt werden. Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

WARNING!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen.

Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder: Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/

Batterien recycelt werden.

i HINWEIS

Über Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
