NÁVOD K OBSLUZE CL 2000 18.0 Flex

cs Originální návod k obsluze 83

sk Originálny návod na obsluhu 88

Symboly na nářadí 83

Pro Vaši bezpečnost 83

Technické údaje....84

Na první pohled 85

Návod k použití 86

Údržba a ošetřování 87

Pokyny pro likvidaci 87

Vyloučení odpovědnosti 87

Použité symboly

VAROVÁNÍ!

Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění.

POZOR!

Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody.

UPOZORNĚNÍ

Označuje aplikační tipy a důležité informace.

Symboly na nářadí

Před uvedením do provozu si přečtěte návod k obsluze!

Pokyny pro likvidaci (viz stránka 87)!

Nedívejte se do zdroje světla!

Svítilny pro provoz v drsných podmínkách

IP54

Stupeň prachotěsnosti 5 a ochrana proti proniknutí vody 4

Pro Vaši bezpečnost

VAROVÁNÍ!

Před použitím elektrického nářadí si přečtěte a potom jednejte:

– předložený návod k obsluze,
- "Všeobecné bezpečnostní pokyny" k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),
- pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich.

Stanovené použití

Akumulátorové LED stavební světlo CL 2000 18.0 je určené

– pro živnostenské použití v průmyslu a řemesle,
– pro cílené osvětlení pracoviště,
- k osvětlení místností.

Akumulátorové LED stavební světlo CL 2000 18.0 není vhodné

– k osvětlení silničního provozu.

Bezpečnostní pokyny pro akumulátorové LED stavební světlo

VAROVÁNÍ!

Přečtěte si všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte.

■ S akumulátorovým LED stavebním světlem nepracujte v prostředí s nebezpečím výbuchu.
■ Nesměrujte světelný paprsek na osoby nebo zvířata a sami se do paprsku nedívejte, ani z větší vzdálenosti.
■ Během provozu akumulátorového LED stavebního světla nezakrývejte hlavu svítilny. Za provozu se hlava svítilny ohřívá a nahromaděním tepla může způsobit popáleniny.
■ Akumulátorové LED stavební světlo nepoužívejte v silničním provozu.

■ Před veškerými pracemi na akumulátorovém LED světle (např. montáži, údržbě atd.) a dále při jeho přepravě a uložení vyjměte z akumulátorového LED stavebního světla akumulátor.
Nedovolte dětem, aby používaly akumulátorové LED stavební světlo. Je určená pro profesionální použití. Děti mohou samy sebe nebo jiné osoby neúmyslně oslnit.
■ Neotvírejte akumulátor. Nebezpečí zkratu.
■ Chraňte akumulátor před horkem, např. také před stálým slunečním zářením, ohněm, vodou a vlhkostí. Nebezpečí výbuchu.
■ Z poškozeného a nesprávně použitého akumulátoru mohou unikat páry. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékařskou pomoc. Páry mohou dráždit dýchací cesty.

■ Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
■ Špičatými předměty, jako např. hřebíky nebo šroubováky nebo působením vnější síly může dojít k poškození akumulátoru. Může dojít k internímu zkratu a vznícení, vzniku kouře, výbuchu nebo přehřátí akumulátoru.
■ Světelný zdroj, který je součástí této svítilny, smí vyměňovat pouze výrobce nebo jeho zákaznický servis nebo osoba s podobnou kvalifikací.

Technické údaje

	CL 2000 18.0
Typ nářadí Akumulátorové LED stavební světlo
Lithium-ionový akumulátor V/Ah		18,0/2,5 nebo18,0/5,0
Doba svitu 2,5 Ah5,0 Ah	h	~ 2,5~ 5
Celkový světelný tok lm 1200/2000
Hmotnost podle “EPTA procedury 01/2003” (bez akumulátoru)	kg 2,4
Rozměry (D × Š × V) mm 230x182,3x189,3
Maximální plocha promítaná světlometem	m^3	80
Montážní výška(používejte pouze ve vnitřním prostoru)	m	≤3
Třída ochrany		III / ◇

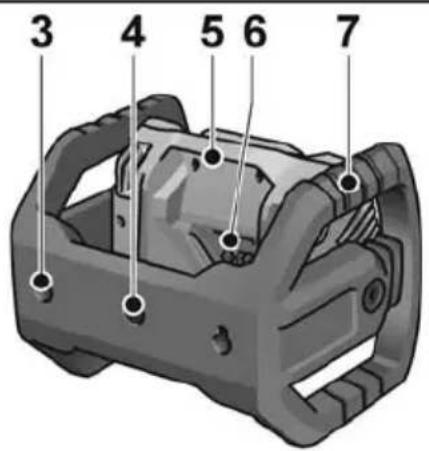

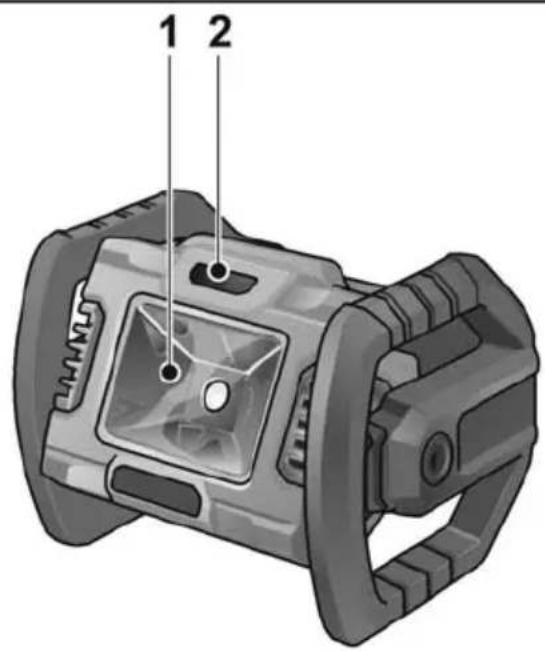

Na první pohled

1 2

3 4 5 6 7

10 9 8

10 9 8

1 Ochranné sklo hlavy svítilny
2 Vypínač Zap./Vyp.
3 Otvory pro nástěnný držák
4 Závit (5/8") pro stativ
5 Hlava svítilny

6 Otvor pro vložení akumulátoru
7 Podstavec
8 Akumulátor Li-Ion (2,5 Ah nebo 5,0 Ah)
9 Odjišťovací tlačítko akumulátoru
10 Ukazatel stavu akumulátoru

Návod k použití

AROVÁNÍ!

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor.

Před uvedením do provozu

Vybalte elektrické nářadí a příslušenství a zkontrolujte je na kompletnost dodávky a eventuální přepravní poškození.

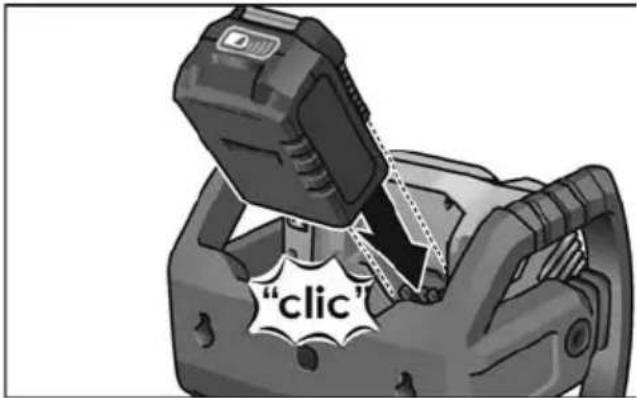

Nasazení/výměna akumulátoru

■ Nabitý akumulátor zasuňte do elektrického nářadí, až úplně zaskočí.

"clic"

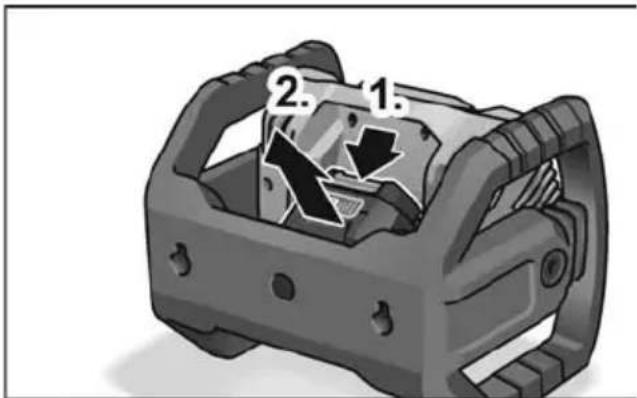

■ Pro vyjmutí stiskněte odjišťovací tlačítka (1.) a akumulátor vytáhněte (2.).

2. 1.

POZOR!

Když akumulátor nepoužíváte, chraňte jeho kontakty. Volné kovové díly mohou zkratovat kontakty, hrozí nebezpečí výbuchu a požáru!

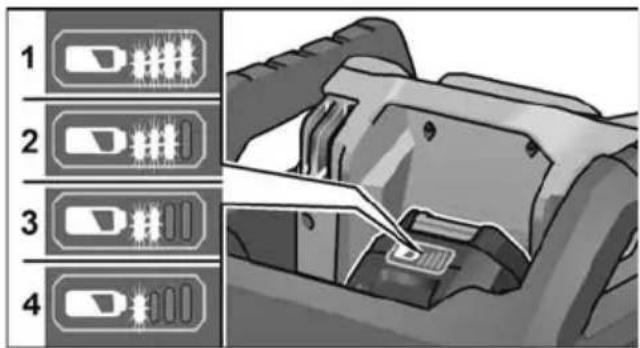

Stav nabití akumulátoru

■ Stisknutím tlačítka lze pomocí LED ukazatele stavu akumulátoru zkontrolovat stav nabití.

1 2 3 4

Ukazatel zhasne za 5 sekund. Když některá LED bliká, musí se akumulátor nabít. Pokud po stisknutí tlačítka nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Zapnutí a vypnutí

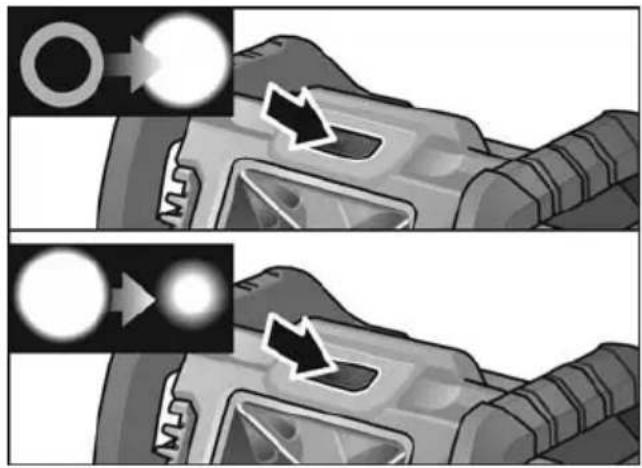

■ Akumulátorové LED stavební světlo se zapíná a vypíná stisknutím vypínače. Opětovným stisknutím lze změnit intenzitu světla.

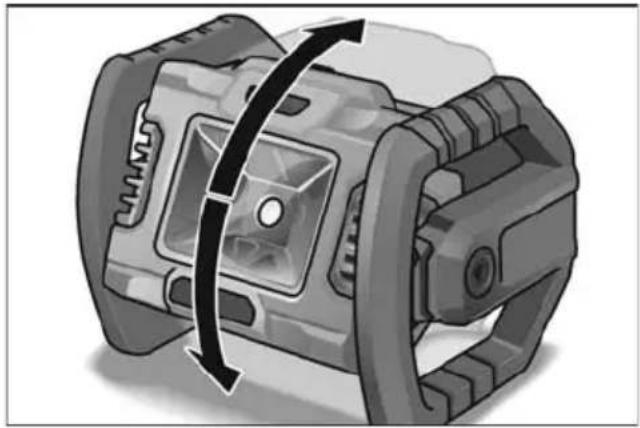

■ Hlavu svítilny lze na podstavci otáčet v rozsahu 360°.

■ Pro montáž akumulátorového LED stavebního světla na stěnu nebo na stativ použijte otvory pro nástěnný držák/závit (5/8").

Před prováděním veškerých prací na elektrickém nářadí vyjměte z nářadí akumulátor. Nepoužívejte vodu nebo tekuté čisticí prostředky.

■ Nečistoty a prach odstraňte z tělesa štětcem nebo suchým hadříkem.

Opravy

Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem.

Náhradní díly a příslušenství

Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com

Pokyny pro likvidaci

VAROVÁNÍ!

Následujícím způsobem zajistěte, aby elektrické nářadí, které dosloužilo, bylo nepoužitelné:

- u síťového elektrického nářadí odstraněním síťového kabelu, - u akumulátorového elektrického nářadí odstraněním akumulátoru.

Pouze pro země EU.

Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a podle odpovídajících ustanovení právních předpisů jednotlivých zemí se musí použité elektrické nářadí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.

Recyklace místo smíšeného odpadu. Nářadí, příslušenství a obal je třeba odevzdat k ekologické recyklaci.

Plastové díly jsou označené, aby byla možná recyklace podle druhu materiálu.

VAROVÁNÍ!

Nevyhazujte akumulátory/baterie do domovního odpadu, do ohně nebo do vody. Vysloužilé akumulátory neotevírejte.

Akumulátory/baterie je třeba shromažďovat, recyklovat nebo ekologicky zlikvidovat.

Pouze pro země EU:

Podle směrnice 2006/66/ES se musí vadné nebo použité akumulátory/baterie recyklovat.

i UPOZORNĚNÍ

O možnostech likvidace se informujte u Vašeho specializovaného obchodníka!

Vyloučení odpovědnosti

Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.

Obsah

Použité symboly 88
Symboly na náradí 88
Pre Vašu bezpečnost'. 88
Technické údaje 89
Na prvý pohl'ad ..... 90
Návod na použitie 91
Údržba a ošetrovanie 92
Pokyny pre likvidáciu ..... 92
Vylúčenie zodpovednosti ..... 92

Použité symboly

VAROVANIE!

Pred uvedením do prevádzky si prečítajte návod na obsluhu!

Pre Vašu bezpečnost'

VAROVANIE!

Pred použitím elektrického náradia si prečítajte a potom jednajte:

Akumulátorové LED pracovné svietidlo CL 2000 18.0 je určené

■ Akumulátorové LED pracovné svietidlo sa zapína a vypína stlačením vypínača. Opätovným stlačením možno zmenit' intenzitu svetla.

Údržba a ošetrovanie

Čistenie

VAROVANIE!

Pokyny pre likvidáciu

VAROVANIE!

Opotrebované elektrické náradie pred likvidáciou znefunkčnite:

– siet'ové elektrické náradie odstránením siet'ového kábla,
- akumulátorové elektrické náradie odstránením akumulátora.

Len pre krajiny EÚ:
