BRUKSANVISNING CL 2000 18.0 Flex

Underhåll och skötsel 54

Skrotningsanvisningar 54

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Skrotning och avfallshantering (se sida 54)!

Titta inte in i lampan!

Lampor för användning i krävande miljöer

Dammtäthetsgrad 5 och grad av skydd mot inträngande vatten 4

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– den föreliggande bruksanvisningen,
- "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
- regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Avsedd användning

Den batteridrivna LED-bygglampan CL 2000 18.0 är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för utvald belysning på arbetsplatsen,
– belysning av rum och utrymmen.

Den batteridrivna LED-bygglampan CL 2000 18.0 är inte avsedd

– för belysning i gatutrafik.

Säkerhetsanvisningar för batteridriven LED-bygglampa

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Arbeta inte med den batteridrivna LED-bygglampan i omgivningar där det finns risk för explosioner.
Rikta inte ljusstrålen mot personer eller djur och titta inte själv direkt in i ljusstrålen inte heller på större avständ.
Täck inte över lamphuvudet medan den batteridrivna LED-bygglampan är i drift. Ljushuvudet värms upp under drift och kan orsaka brännskador, om denna hetta inte kommer ut.
■ Använd inte den batteridrivna LED-bygglampan i gatutrafik.

■ Ta ut batteriet ur den batteridrivna LED-bygglampan före alla arbeten på lampan (t.ex. montering, underhåll etc), samt vid transport och lagring av den.
■ Låt inte barn använda den batteridrivna LED-bygglampan. De är avsedda för professionell användning. Barn kan oavsiktligt blända sig själva eller personer.
■ Öppna inte batteriet. Risk för kortslutning.
■ Skydda batteriet mot värme, t.ex. även mot ihållande solsken, eld, vatten och fuktighet. Explosionsrisk.
■ Om batteriet skadas eller används på olämpligt sätt, kan ånga frisläppas.
Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.

■ Ladda batterierna endast i de laddare som tillverkaren rekommenderat.
Om en laddare som är lämplig för en viss typ av batterier används med andra batterier finns risk för brand.
På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre kraftpåverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, röka, explodera eller överhettas.
Ljuskällorna i dessa lampor får endast bytas ut av tillverkaren, dess kundservice eller annan kvalificerad personal.

Tekniska data

	CL 2000 18.0
Typ Batteridriven LED-bygglampa
Litiumjonbatteri V/Ah		18,0/2,5 eller 18,0/5,0
Ljustid (varaktighet) 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Totalt ljusflöde lm 1200/2000
Vikt enligt "EPTA-Procedure 01/2003" (utan batteriet)	kg 2,4
Storlek (LxBxH) mm 230x182,3x189,3
Strålkastarens maximala belysningsyta	m3	80
Monteringshöjd (använd endast inomhus)	m	≤3
Skyddsklass		III /

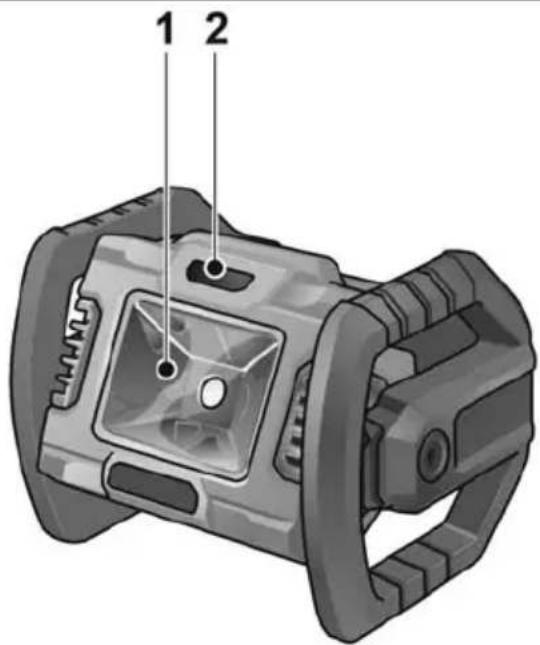

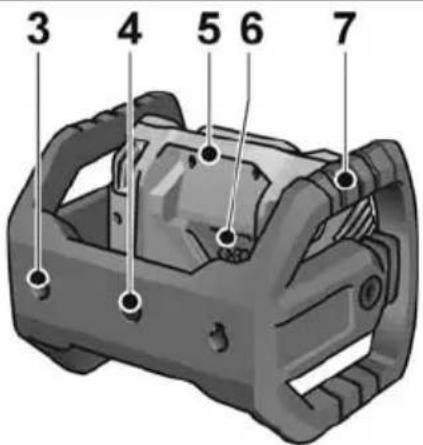

Översikt

1 2

3 4 5 6 7

10 9 8

10 9 8

1 Skyddsglas lamphuvud
2 Till/Från-knapp
3 Hål för väggupphängning
4 Gänga (5/8") för stativ
5 Lamphuvud

6 Plats för batteri
7 Ställning

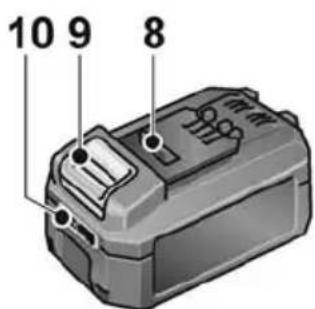

8 Litiumjonbatteri (2,5 Ah eller 5,0 Ah)
9 Frigöringsknapp för batteri
10 Batteriets laddningsindikering

Bruksanvisning

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget.

Före start

Packa upp elverktyget och motsvarande tillbehör och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Sätta i/byta batteri

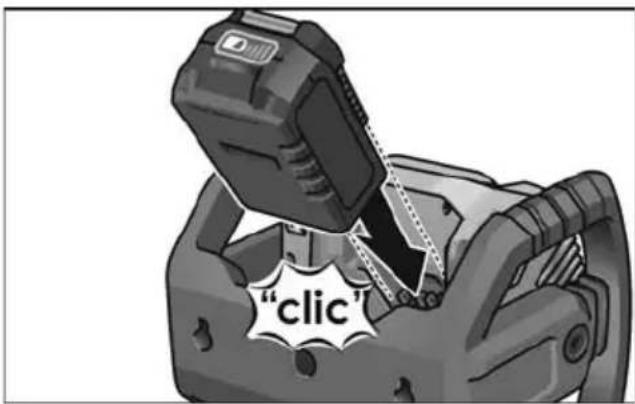

■ Tryck in det laddade batteriet i elverktyget tills batteriet snäpper fast helt.

"clic"

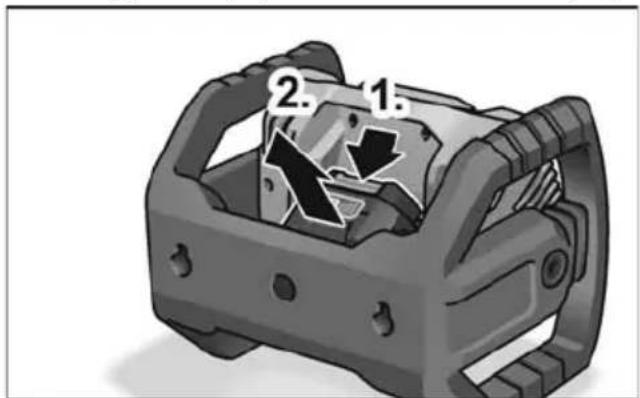

■ För att ta ur batteriet, tryck på frigöringsknapparna (1.) och dra ur batteriet (2.).

2. 1.

VAR FÖRSIKTIG!

Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakten, vilket innebär explosions- och brandfara!

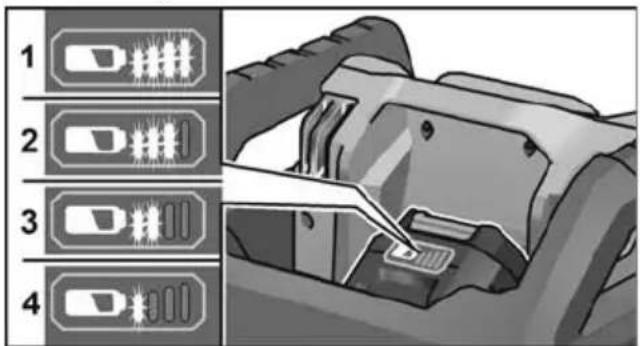

Batteriets laddningsnivå

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

1 2 3 4

Indikeringen slocknar efter fem sekunder. Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut.

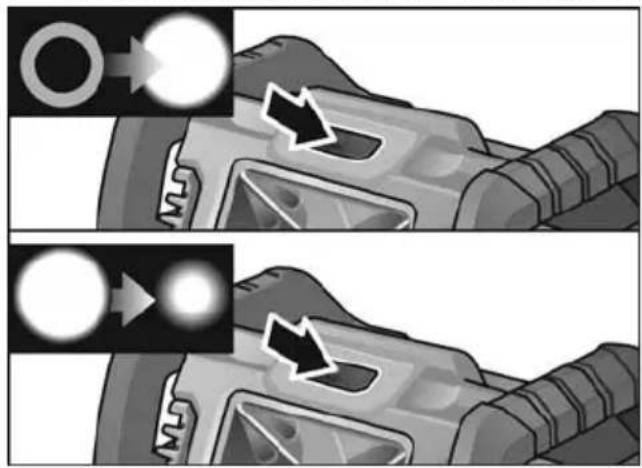

Till- och frånkoppling

Slå på resp stäng av den batteridrivna LED-bygglampan genom att trycka på på-/avslagningsknappen. Tryck flera gånger för att ändra ljusstyrkan.

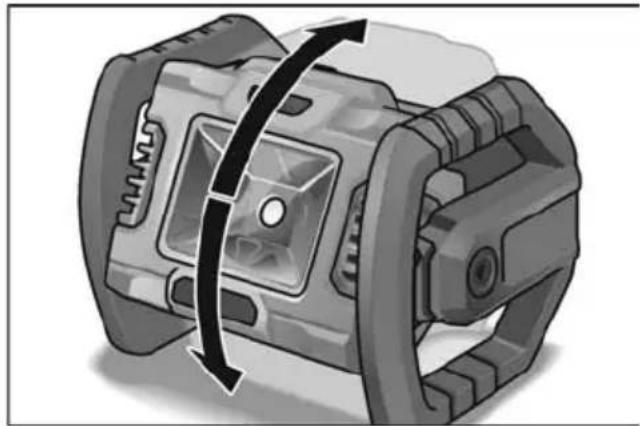

■ Lamphuvudet kan vridas i ställningen med 360°.

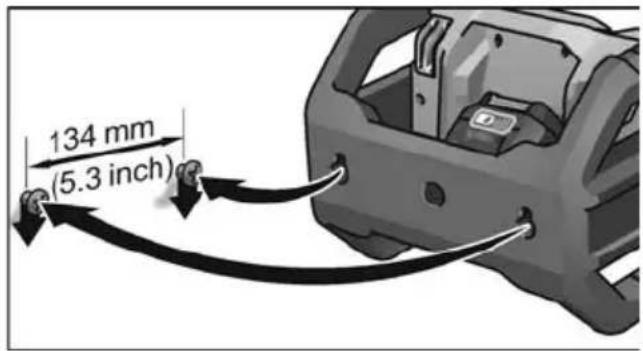

För att montera den batteridrivna LED-bygglampan på väggen eller på stativet, använd hålen för väggupphängning/gångan (5/8").

Underhåll och skötsel

Rengöring

WARNING!

Ta ur batteriet ur maskinen innan du utför arbeten på elverktyget. Använd varken vatten eller andra flytande rengöringsmedel.

Avlägsna smuts och damm på huset med en pensel eller en torr lapp.

Reparation

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade elverktyg obrukbara innan de avfallshanteras:

- Ta bort nätkabeln på nätdrivna elverktyg - och ta bort batteriet på batteridrivna elverktyg.

Endast för EU-stater:

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

Materialåtervinning istället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

WARNING!

Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Öppna inte förbrukade ackumulatorer.

Ackumulatorer/batterier ska samlas in, återvinnas eller avfallshanteras på miljövänligt sätt.

Endast för EU-stater:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

OBS

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

Tillverkaren och hans representant ikläder sig inget ansvar för skador och förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kunde användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
