CL 2000 18.0 - Világítás Flex - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli LED építési reflektor
Márka	Flex
Modell	CL 2000 18.0
Fényforrás	LED
Tápellátás	18,0 V lítium-ion akkumulátor (2,5 vagy 5,0 Ah)
Névleges feszültség	18,0 V
Akkumulátor kapacitása	2,5 Ah vagy 5,0 Ah
Üzemidő	~2,5 ó (2,5 Ah) / ~5 ó (5,0 Ah)
Teljes fényáram	1200 / 2000 lm (állítható)
Tömeg (akkumulátor nélkül)	2,4 kg
Méretek (H x Sz x M)	230 x 182,3 x 189,3 mm
Védettségi fokozat	IP54
Védelmi osztály	III / ◆
Maximális szerelési magasság	≤ 3 m
Maximális vetített felület	80 m²
Fej elforgatása	360°
Fali / állványra szerelés	Igen (rögzítőlyukak és 5/8" menet)
Töltöttségi szint kijelzés	Igen (LED)
Tisztítás	Kefe vagy száraz rongy (víz/folyadék nélkül)
Javítások	Flex által minősített szerviz
Pótalkatrészek	www.flex-tools.com
Biztonsági előírások	Használat előtt olvassa el a használati útmutatót

Gyakran ismételt kérdések - CL 2000 18.0 Flex

Hogyan kapcsoljuk be és ki a reflektort?

Nyomja meg a be/ki kapcsolót (kioldó) a reflektor be- vagy kikapcsolásához. További nyomással módosítható a fényerő.

Hogyan állítható be a fényerő?

Nyomja meg ismét a be/ki kapcsolót a 1200 lm-ről 2000 lm-re vagy fordítva történő váltáshoz.

Hogyan kell behelyezni az akkumulátort?

Tolja be a feltöltött akkumulátort a rekeszbe, amíg teljesen be nem reteszelődik (kattanás hallható). Eltávolításához nyomja meg a reteszelő gombokat, és húzza ki.

Hogyan ellenőrizhető az akkumulátor töltöttségi szintje?

Nyomja meg az akkumulátoron lévő gombot. A LED-ek jelzik a töltöttségi szintet. Ha egy LED villog, töltse fel az akkumulátort. Ha egy LED sem gyullad ki, az akkumulátor hibás.

Felszerelhető a reflektor állványra vagy falra?

Igen, használja a fali rögzítőlyukakat vagy az 5/8" menetet az állványra szereléshez. A fej 360°-ban elforgatható.

Hogyan kell tisztítani a reflektort?

Először vegye ki az akkumulátort. Port és szennyeződések eltávolításához használjon kefét vagy száraz rongyot. Soha ne használjon vizet vagy folyékony termékeket.

Mit tegyek, ha az akkumulátor nem működik?

Ha a vezérlőgomb megnyomása után egy LED sem gyullad ki, az akkumulátor hibás, és ki kell cserélni. Ne nyissa fel, és ne dobja a háztartási hulladékba.

Hol találhatók pótalkatrészek?

Tekintse meg a www.flex-tools.com weboldalt a robbantott ábrákért és a pótalkatrész-listákért. A javításokat minősített szervizben kell elvégeztetni.

Szabad közvetlenül a fényforrásba nézni?

Nem. Soha ne nézzen közvetlenül a fényforrásba, még távolról sem. Szemsérülést okozhat.

Hogyan kell megsemmisíteni a reflektort és az akkumulátort?

Ne dobja a készüléket vagy az akkumulátort a háztartási hulladékba. Az európai irányelvnek megfelelően azokat külön kell gyűjteni és újrahasznosítani. Forduljon szakkereskedőhöz.

HASZNÁLATI ÚTMUTATÓ CL 2000 18.0 Flex

hu Eredeti üzemeltetési útmutató 77

Használt szimbólumok 77
Szimbólumok a készüléken ..... 77
Az Ön biztonsága érdekében. 77
Müszaki adatok 78
Az első pillantásra ..... 79
Használati útmutató 80
Karbantartás és ápolás 81
Ártalmatlanítási tudnivalók 81
Felelősség kizárása 82

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS

Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

Üzemhelyezés előtt olvassa el a kezelési útmutatót!

Ártalmatlanítási tudnivalók (lásd a 81 oldalt)!

Ne nézzen a fényforrásba!

Világítás szélsőséges alkalmazásnál

IP54

5-ös porállósági fokozat és 4-es vízállósági fokozat

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Az elektromos szerszám használata előtt el kell olvasni és ezután szabad használni:

• ezt a kezelési útmutatót,
• az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudnivalók” részt a mellékelt füzetben (iratszám: 315.915),
• a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.

Rendeltetésszerű használat

A LED-es, akkumulátoros CL 2000 18.0 munkalámpa rendeltetés szerint használható a következőkhöz

– iparszerű felhasználás az iparban és a kézműiparban,
– munkahely célzott megvilágítására szolgál,
– a helyiségek megvilágítására.

A LED-es, akkumulátoros CL 2000 18.0 munkalámpa nem alkalmas a következőkhöz

– a közúti közlekedésben használatos megvilágításra.

Biztonsági előírások a LED-es, akkumulátoros munkalámpa

FIGYELMEZTETÉS!

Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.

■ Ne dolgozzon a LED-es, akkumulátoros munkalámpával robbanásveszélyes környezetben.
■ Ne irányítsa a fénysugarat emberekre vagy állatokra és ne nézzen a fénysugárba még nagyobb távolságról se.
■ Ne fedje le a lámpafejet, miközben a LED-es, akkumulátoros munkalámpa üzemel. A lámpafej használat közben hőt termel, így felforró-sodva égési sérüléseket okozhat.

■ Ne használja a LED-es, akkumulátoros munkalámpát közúti forgalomban.
A LED-es, akkumulátoros munkalámpán való minden munkavégzés előtt (pl. szerelés, karbantartás stb.), valamint szállításnál és tárolásnál vegye ki az akkumulátort a LED-es, akkumulátoros munkalámpából.
■ Ne engedje, hogy gyerekek használják a LED-es, akkumulátoros munkalámpát. A munkahelyi lámpa professzionális használatra készült. A gyermekek véletlenül maguk vagy más személyek megvakulását okozhatják.
■ Ne nyissa fel az akkumulátort. Rövidzárlat veszélye áll fenn.
■ Védje az akkut a melegtől, pl. tartós napsugárzástól is, tűztől, víztől és nedvességtől. Robbanásveszély áll fenn.

Az akku sérülése vagy nem szakszerű használata esetén gözök léphetnek ki. Engedjen be friss levegőt, és panasz esetén forduljon orvoshoz. A gözök irritálhatják a légutakat.
Az akkumulátort csak a gyártó által ajánlott töltőkészülékekben töltse fel. Ha egy bizonyos akkumulátortípus feltöltésére szolgáló töltőkészülékben egy másik akkumulátort próbál feltölteni, tűz keletkezhet.
■ Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külső erőbehatás által károsodhat az akkumulátor. Belső rövidzárlat jöhet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy túlhevülhet.
A lámpa fényforrását csak a gyártó, a gyártó ügyfélszolgálata vagy egy hasonló képesítéssel rendelkező személy cserélheti ki.

Müszaki adatok

	CL 2000 18.0
Készülék típusa LED-es, akkumulátoros munkalámpa
Lítium-ionos akkumulátor V/Ah		18,0/2,5 vagy 18,0/5,0
Világítási időtartam 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Összes fényáram lm 1200/2000
A súlya az „01/2003 EPTA-eljárásnak” megfelelő (akkumulátor nélkül)	kg 2,4
Méret (HxSzxM) mm 230x182,3x189,3
A fényszóró által maximálisan megvilágított felület	m3	80
Felszerelési magasság (csak beltéren használható)	m	≤3
Védelmi osztály		III /

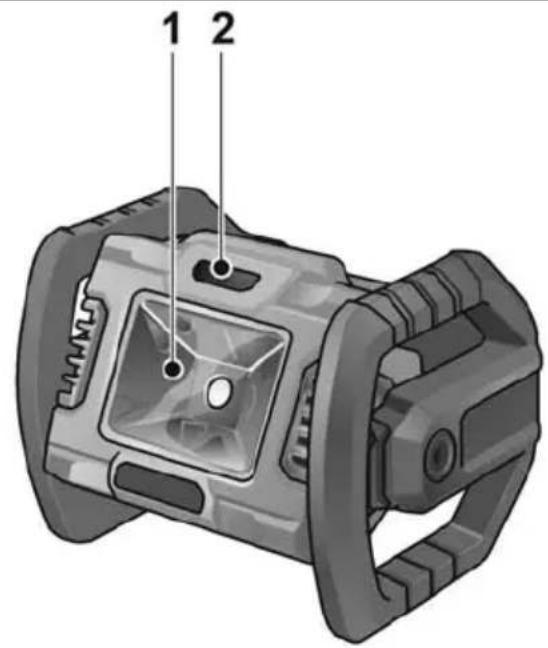

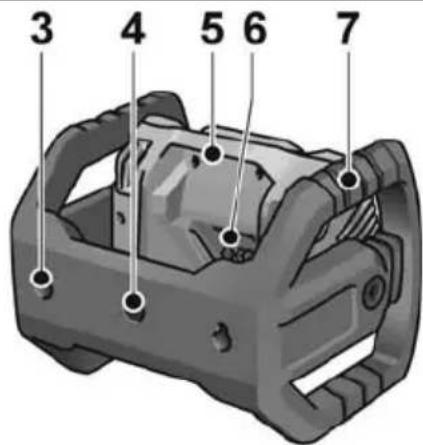

Az első pillantásra

1 Lámpafej védőüveg
2 Be-/kikapcsoló gomb
3 Fali tartó furatok
4 Menet (5/8") az állványhoz
5 Lámpafej

6 Nyílás az akkumulátor behelyezéséhez
7 T a r t ó

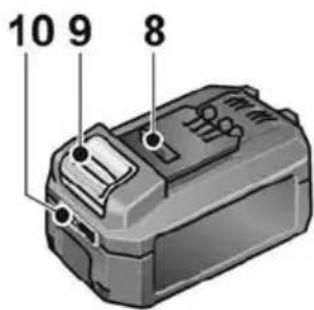

8 Li-ion akku (2,5 Ah vagy 5,0 Ah)
9 Az akku kioldógombja
10 Az akku állapotjelzője

Használati útmutató

FIGYELMEZTETÉS!

Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

Üzembe helyezés előtt

Az elektromos szerszámot és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.

Az akku behelyezése/cseréje

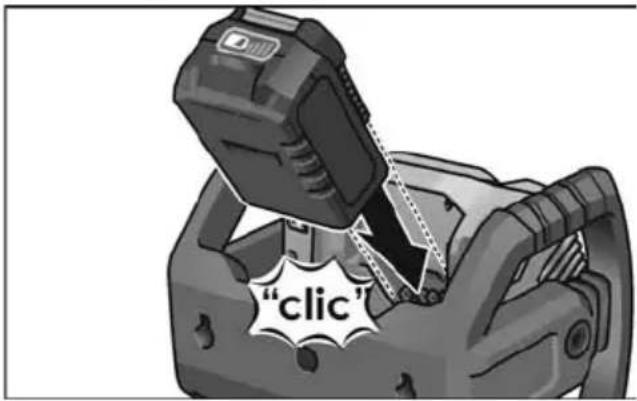

A töltött akkut teljesen nyomja be az elektromos szerszámba, míg kattanással nem rögzül.

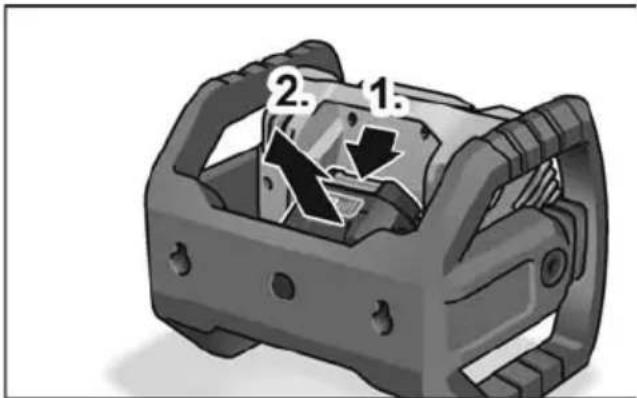

A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkut (2.).

VIGYÁZAT!

Használaton kívül óvja az akku érintkezőit. A laza fém alkatrészek az érintkezőket rövidre zárhatják – robbanás- és tűzveszély áll fenn!

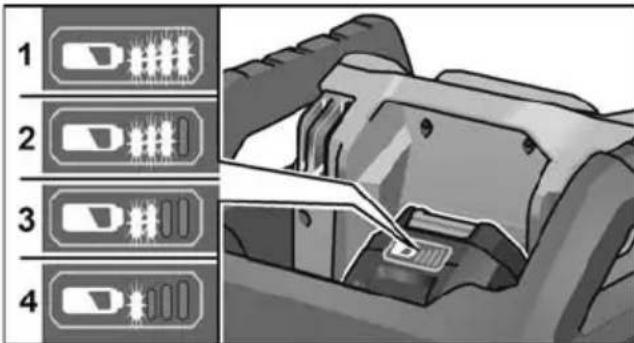

Az akku töltési állapota

A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.

A kijelző 5 másodperc után kialszik.

Ha a LED-ek egyike villog, az akkut fel kell tölteni. Ha a gomb megnyomásakor egy LED sem világít, akkor az akku hibás és ki kell cserélni.

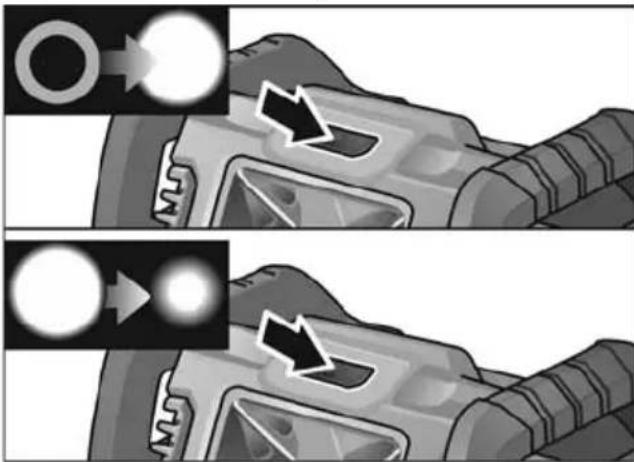

Be- és kikapcsolás

A LED-es, akkumulátoros munkalámpa a be-/kikapcsoló gomb megnyomásával kapcsolható be vagy ki. A gomb ismételt megnyomásával változtatható a fény intenzitása.

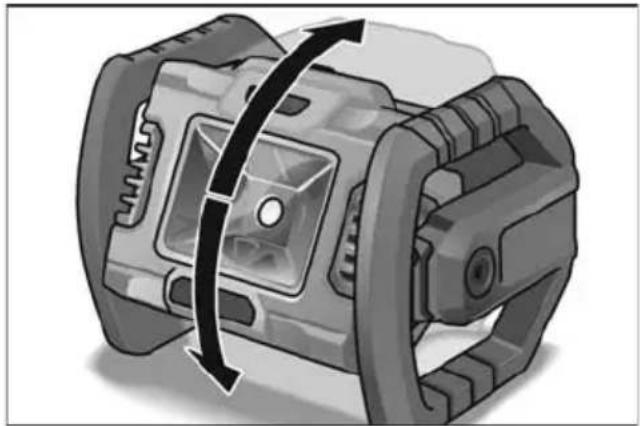

■ A lámpafej az állványban 360°-ban elfordítható.

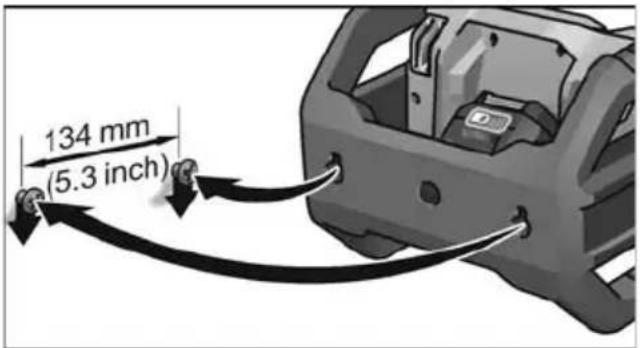

■ A LED-es, akkumulátoros munkalámpa falra vagy állványra szereléséhez használja a fali tartó furatokat/menetet (5/8“).

Karbantartás és ápolás

Tisztítás

FIGYELMEZTETÉS!

Az elektromos kéziszerszámon végzett munkák előtt az akkumulátort ki kell venni a készülékből.

Nemszabad vizet, vagy folyékony tisztítószert használni.

A szennyeződést, a port egy ecsettel vagy egy száraz törlővel távolítsuk el a házról.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.

Pótalkatrészek és tartozékok

Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:

www.flex-tools.com

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A leselejtezett elektromos kéziszerszámokat az ártalmatlanítás előtt tegye használhatatlanná:

• az elektromos hálózatról üzemelő elektromos kéziszerszámokat a hálózati kábel eltávolításával,
• az akkumulátorról üzemelő elektromos kéziszerszámokat az akku eltávolításával.

Csak az EU tagországai számára.

Soha ne dobja az elektromos szerszámokat a háztartási hulladékba!

Az EK használt elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai irányelvének és a nemzeti jogba átvett változatának megfelelően a használt elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.

Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett.

A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek.

FIGYELMEZTETÉS!

Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.

Az akkukat/elemeket össze kell gyűjteni, és újra fel kell használni vagy környezetbarát módon ártalmatlanítani kell őket.

Csak az EU tagországai számára:

A 2006/66/EG irányelv szerint a

meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.

i MEGJEGYZÉS

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

Felelősség kizárása

A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.

A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
