MANUAL DE UTILIZADOR CL 2000 18.0 Flex

pt Instruções de serviço originais 29

Símbolos utilizados 29
Símbolos no aparelho 29
Para sua segurança.... 29
Características técnicas.... 30
Panorâmica da máquina ..... 31
Instruções de utilização ..... 32
Manutenção e tratamento ..... 33
Indicações sobre reciclagem ..... 33
Exclusão de responsabilidades ..... 33

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Indicações sobre reciclagem (ver a pág. 33)!

Não olhar diretamente para a fonte de luz!

Unidades de luz para o funcionamento em condições adversas

IP54

Grau de proteção contra pó 5 e proteção contra a entrada de água 4

Para sua segurança

AVISO!

Ler antes da utilização da ferramenta eléctrica e proceder em conformidade:

• estas Instruções de serviço,
• instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.°: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Utilização de acordo com as disposições legais

A luz de trabalho de LEDs com acumulador CL 2000 18.0 está preparada

-para utilização profissional na indústria e em oficinas,
-iluminação direcionada do local de trabalho,
-iluminar compartimentos.

A luz de trabalho de LEDs com acumulador CL 2000 18.0 não é adequada -iluminação no trânsito rodoviário.

Indicações de segurança para luz de trabalho de LEDs com acumulador

AVISO!

Leia todas as indicações de segurança e instruções. Negligências no respeito pelas indicações de segurança e pelas instruções podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

- Não trabalhe com a luz de trabalho de LEDs com acumulador em ambientes com risco de explosão.

- Não direccione o feixe de luz para pessoas nem animais e não olhe directamente para o feixe de luz, nem mesmo a grandes distâncias.

• Não cubra a cabeça de iluminação enquanto a luz de trabalho de LEDs com acumulador estiver em funcionamento. A cabeça da lanterna aquece quando em funcionamento e pode causar queimaduras em caso de acumulação desse calor.
• Não utilize a luz de trabalho de LEDs com acumulador no trânsito rodoviário.
  ■ Antes de efectuar trabalhos na lanterna de trabalho (p. ex., montagem, manutenção, etc.) e de a transportar ou guardar, retire o acumulador da lanterna.
  Não permita que crianças usem a luz de trabalho de LEDs com acumulador. Ela destina-se a uma utilização profissional. Crianças podem inadvertamente encandear-se a si próprios ou encandear outras pessoas.
• Não abra o acumulador. Existe o perigo de um curto-circuito.
  ■ Proteja o acumulador contra calor, por exemplo, também contra radiação solar contínua, fogo, água e humidade. Existe perigo de explosão.

■ Em caso de danos e utilização indevida do acumulador, podem libertar-se vapores. Areje o local e, em caso de dores, consulte um médico. Os vapores podem provocar irritação nas vias respiratórias.
■ Apenas deverá carregar em carregadores, acumuladores recomendados pelo fabricante. Um carregador que é apropriado para um tipo de acumulador, pode causar um incêndio se se for utilizado para carregar outros acumuladores.
O acumulador pode danificar-se devido a objectos pontiagudos como, p. ex., agulhas ou chaves de fendas ou devido à aplicação de força por fora. Pode ocorrer um curto-circuito interno e o acumulador pode queimar, fumegar, explodir ou sobreaquecer.
A fonte de luz contida nesta unidade de luz só pode ser substituída pelo fabricante, pelos seus serviços técnicos ou por uma pessoa com qualificações semelhantes.

	CL 2000 18.0
Tipo do aparelho Luz de trabalho de LEDs com acumulador
Acumulador de iões de lítio V/Ah		18,0/2,5 ou 18,0/5,0
Duração da luz 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Fluxo luminoso total lm 1200/2000
Peso de acordo com «EPTA-procedure 01/2003» (sem acumulador)	kg 2,4
Dimensão (CxLxA) mm 230x182,3x189,3
Máxima área projetada do farol	m3	80
Altura de montagem (utilizar apenas no interior)	m	≤3
Classe de protecção		III / ◆

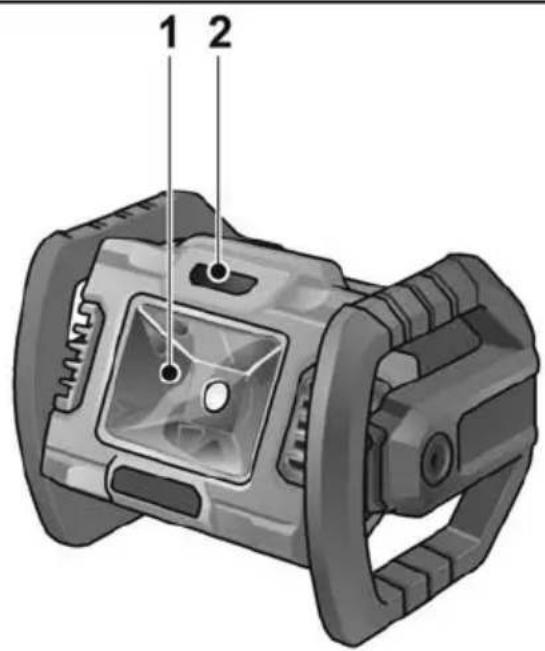

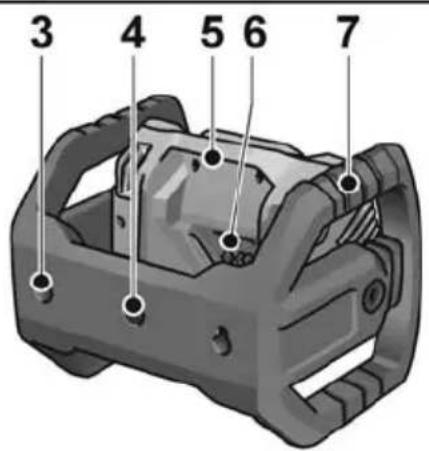

Panorâmica da máquina

1 2

3 4 5 6 7

10 9 8

10 9 8

1 Vidro protetor da cabeça de iluminação
2 Interruptor de Lig./Deslig.
3 Orifícios para fixação à parede
4 Rosca (5/8") para tripé
5 Cabeça de iluminação

6 Compartimento de inserção do acumulador
7 Armação

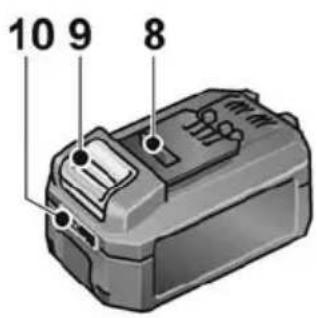

8 Acumulador de iões de lítio (2,5 Ah ou 5,0 Ah)
9 Tecla para desbloquear o acumulador
10 Indicação do estado do acumulador

Instruções de utilização

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho.

Antes da colocação em funcionamento

Desembalar a ferramenta eléctrica e os acessórios e controlar se o fornecimento está completo e não sofreu danos no transporte.

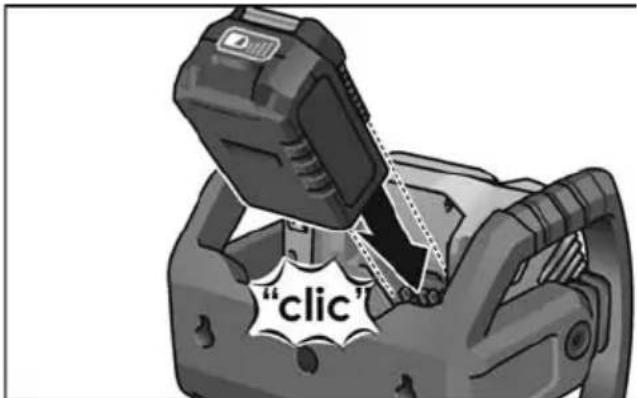

Aplicar/substituir o acumulador

■ Pressionar um acumulador carregado até este encaixar completamente na ferramenta eléctrica.

"clic"

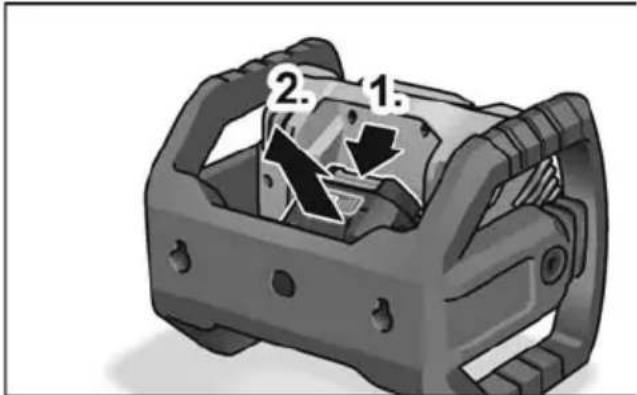

Para remover, premir o botão de desbloqueio (1.) e retirar o acumulador (2.).

2.1

ATENÇÃO!

Em caso de não utilização, proteger os contactos do acumulador. Peças metálicas soltas podem provocar curto-circuito dos contactos, havendo perigo de explosão e incêndio!

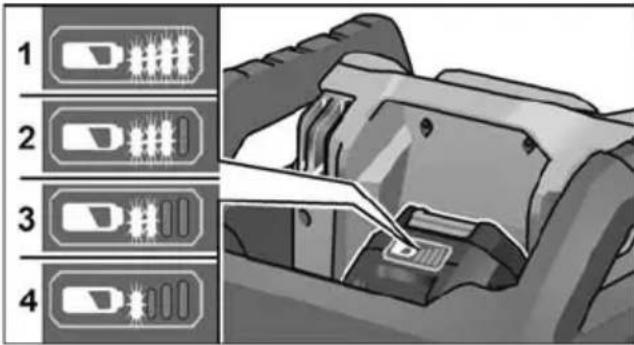

■ Premindo a tecla, pode verificar-se o estado de carga no LED de indicação do estado do acumulador.

1 2 3 4

A indicação apaga-se após 5 segundos. Se um LED piscar, é necessário carregar o acumulador. Se, depois de se premir a botão, nenhum LED se acender, o acumulador está avariado e tem de ser substituído.

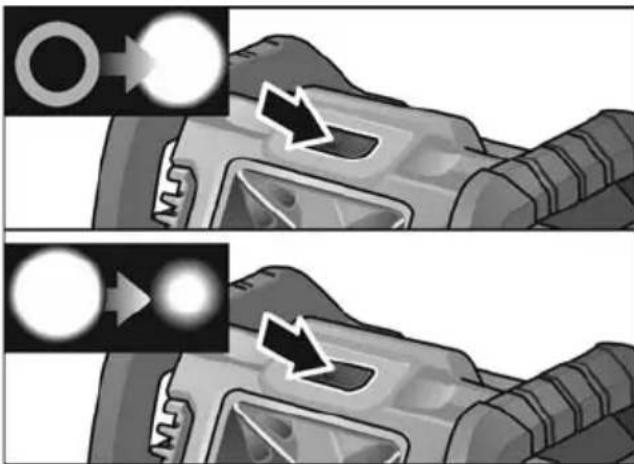

Interruptor de Lig./Deslig.

■ Ligar e desligar a luz de trabalho de LEDs com acumulador premindo o botão de ligar/desligar. Premindo novamente, pode alterar-se a intensidade luminosa.

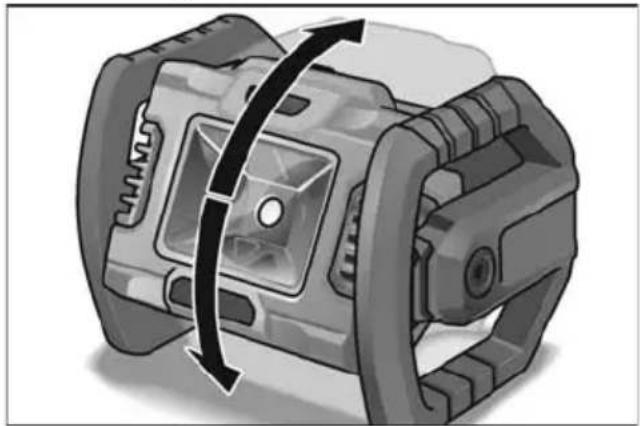

A cabeça de iluminação pode ser rodada na armação em 360°.

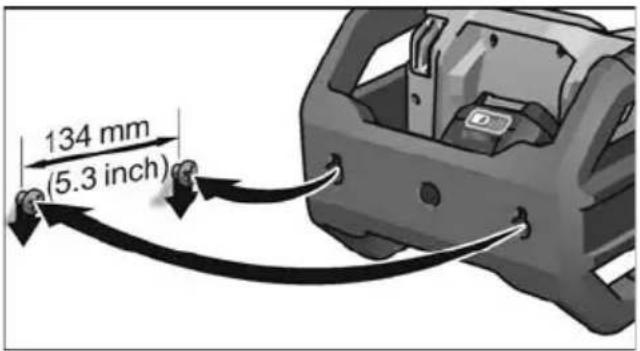

Para montar a luz de trabalho de LEDs com acumulador na parede ou no tripé, utilizar os orifícios para fixação à parede / rosca (5/8").

Manutenção e tratamento

Limpeza

AVISO!

Antes de qualquer intervenção na ferramenta elétrica, retirar o acumulador do aparelho. Não utilizar água ou produtos de limpeza líquidos.

- Eliminar da caixa do aparelho sujidade e poeira com um pincel ou pano seco.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage: www.flex-tools.com

Indicações sobre reciclagem

AVISO!

As ferramentas elétricas fora de serviço devem ser inutilizadas antes de serem eliminadas:

- ferramentas elétricas com conexão à rede por remoção do cabo de rede, - ferramentas elétricas com acumulador por remoção do acumulador.

Só para os países da UE: Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos usados e com a transposição para o Direito Nacional, as ferramentas elétricas usadas têm de ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

Recuperação de matérias-primas em vez de eliminação de resíduos.

O aparelho, respectivos acessórios e embalagem deverão ser encaminhados para reaproveitamento compatível com o meio ambiente. A identificação dos componentes de plástico permite a correta separação para reciclagem.

AVISO!

Não deitar acumuladores/baterias no lixo doméstico, para o fogo ou para a água. Não abrir acumuladores já inutilizados.

Accumuladores/baterias devem ser juntos e reciclados de forma não poluente para o meio ambiente.

Só para os países da UE: De acordo com a directiva 2006/66/CE, acumuladores/baterias com defeito ou fora de uso têm que ser reciclados.

i INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo. O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.
