РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CL 2000 18.0 Flex

ru Оригинальная инструкция по эксплуатации ..... 114

Преди пускане в експлоатация

Резервни части и принадлежности

Используемые символы ..... 114

Символы на приборе ..... 114

Для Вашей безопасности ..... 114

Технические данные ..... 115

Краткий обзор 116

Инструкция по эксплуатации ..... 117

Техобслуживание и уход 118

Указания по утилизации ..... 118

Исключение ответственности ..... 119

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Указания по утилизации (см. стр 118)!

Не смотреть на источник света!

Лампы для работы в неблагоприятных условиях

Степень защиты от пыли 5, от проникновения воды 4

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием электроинструмента необходимо прочесть перечисленную ниже документацию и поступать согласно указаниям, приведенным:

– в данной инструкции по эксплуатации,
– в разделе «Общие указания по технике безопасности» при обращении с электроинструментами, во входящей в комплект поставки брошюре ( № документации: 315.915),
– в правилах и предписаниях по предотвращению несчастного случая, действующих на месте эксплуатации электроинструмента.

Использование по назначению

Светодиодный аккумуляторный строительный прожектор CL 2000 18.0 предназначен

– для промышленного использования на производстве и в ремесленных мастерских,
– для целенаправленного освещения рабочего места,
– для освещения помещений.

Светодиодный аккумуляторный строительный прожектор CL 2000 18.0 не предназначен

– для освещения в дорожном движении.

Указания по технике безопасности для светодиодный аккумуляторный строительный прожектор

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам.

Храните все указания по технике безопасности и инструкции для использования в будущем.

■ Не работайте со светодиодным прожектором во взрывоопасных зонах.
■ Не направляйте световой луч на людей или животных и сами не смотрите в луч, даже с большого расстояния.
■ Не закрывайте головную часть включенного прожектора. Головная часть лампы нагревается во время работы и может вызвать ожоги, если это тепло будет скапливаться.
■ Не используйте прожектор для движения по дорогам.
■ Перед выполнением работ на прожекторе (напр., монтаж, техобслуживание и т.д.), а также при перевозке и хранении вынимайте аккумулятор из прожектора.
■ Не позволяйте детям пользоваться прожектором. Она предназначена для профессио-нального использования. Дети могут непреднамеренно ослепить себя или других людей.
■ Не вскрывайте аккумулятора. Существует опасность короткого замыкания.
■ Защищайте аккумулятор от воздействия тепла, в т.ч. вследствие длительного воздействия солнечных лучей, а также от огня, воды и влажности. Существует опасность взрыва.

■ При повреждении или неправильном обращении с аккумулятором не исключено появление паров электролита. Обеспечьте приток свежего воздуха, при недомогании обратитесь к врачу. Пары могут вызвать раздражение дыхательных путей.
Заряжайте аккумуляторы только в рекомендуемых изготовителем зарядных устройствах. В зарядном устройстве, предназначенном для определенного вида аккумуляторов, может возникнуть пожар, если его использовать для зарядки других типов аккумуляторов.
Острые предметы, как напр., гвоздь или отвертка, или внешнее воздействие сил могут повредить аккумулятор. Возможно внутреннее короткое замыкание и возгорание, дымление, взрыв или перегрев аккумулятора.
■ Находящийся в этой лампе источник света может заменяться только производителем, его сервисной службой или лицом, имеющим аналогичную квалификацию.

Технические данные

	CL 2000 18.0
Тип машинки	Светодиодный аккумуляторныйстроительный прожектор
Литий-ионный аккумулятор В/Ач		18,0/2,5 или18,0/5,0
Длительность освещения 2,5 Ач5,0 Ач	Ч	~ 2,5~ 5
Общий световой поток лм 1200/2000
Вес согл. «EPTA-procedure 01/2003»(без аккумулятора)	кг 2,4
Размеры (ДхШхВ) мм 230x182,3x189,3
Максимальная проецируемая поверхностьпрожектора	M^3	80
Монтажная высота(использовать только внутри помещения)	M	≤3
Класс защиты		III / ◇

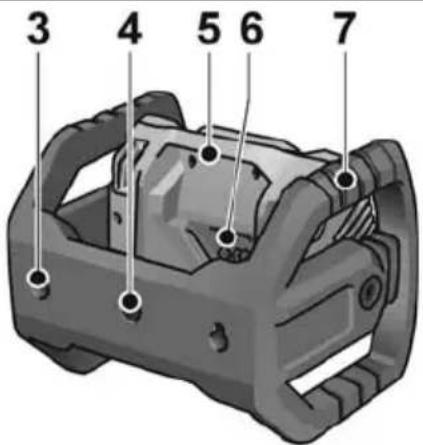

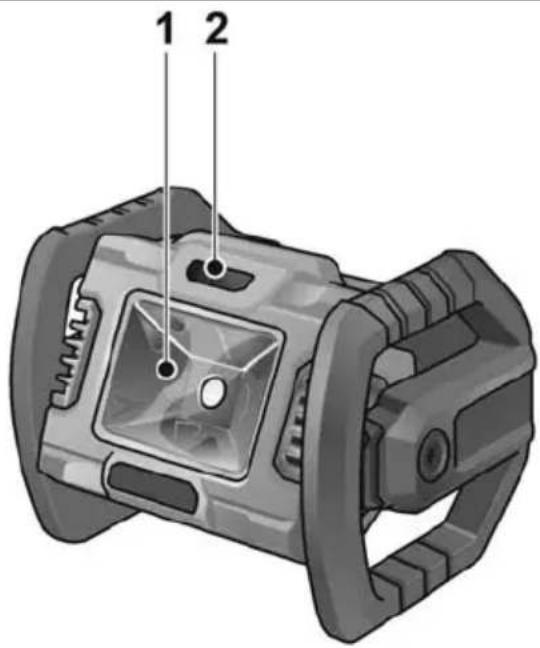

Краткий обзор

1 2

3 4 5 6 7

10 9 8

10 9 8

1 Защитное стекло головной части
2 Включатель/выключатель
3 Отверстия под болты для настенного монтажа
4 Резьба (5/8") для установки на штатив
5 Головная часть

6 Гнездо для установки аккумулятора
7 K a p k a c

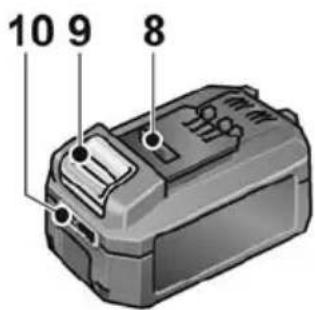

8 Литий-ионный аккумулятор (2,5 Ач или 5,0 Ач)
9 Кнопка разблокировки аккумулятора
10 Индикатор уровня заряда аккумулятора

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор.

Перед вводом в эксплуатацию

Распакуйте электроинструмент и принадлежности к нему, проверьте постав-ку на комплектность и отсутствие возможных транспортных повреждений.

Установка/замена аккумулятора

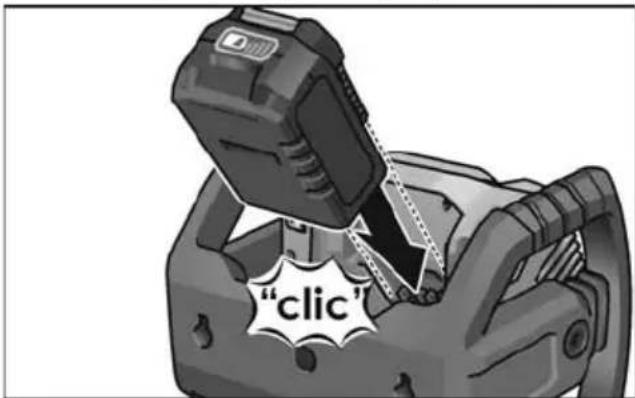

■ Вставьте заряженный аккумулятор в электроинструмент до фиксации.

"clic"

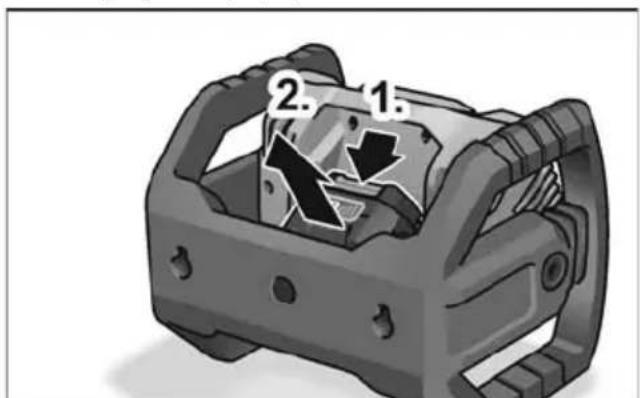

■ Для извлечения нажать на кнопки разблокировки (1.) и вытянуть аккумулятор (2.).

2. 1.

ВНИМАНИЕ!

При неиспользовании защищать контакты аккумулятора. Незакрепленные металлические предметы могут закоротить контакты, существует опасность взрыва и пожара!

Уровень заряда аккумулятора

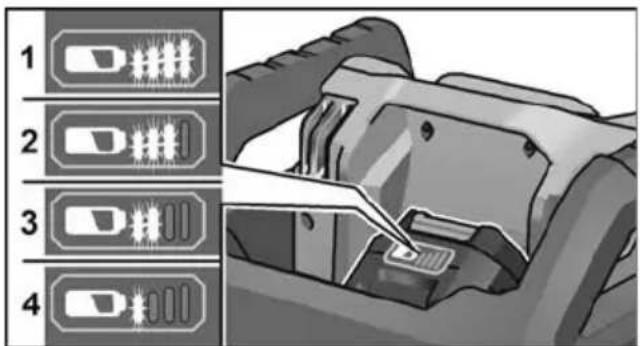

■ При нажатии кнопки на светодиодном индикаторе можно посмотреть уровень заряда.

1 2 3 4

Индикатор погаснет через 5 секунд. Если один из светодиодов мигает, аккумулятор необходимо зарядить. Если после нажатия кнопки ни один из светодиодов не горит, аккумулятор неисправен и подлежит замене.

Включение и выключени

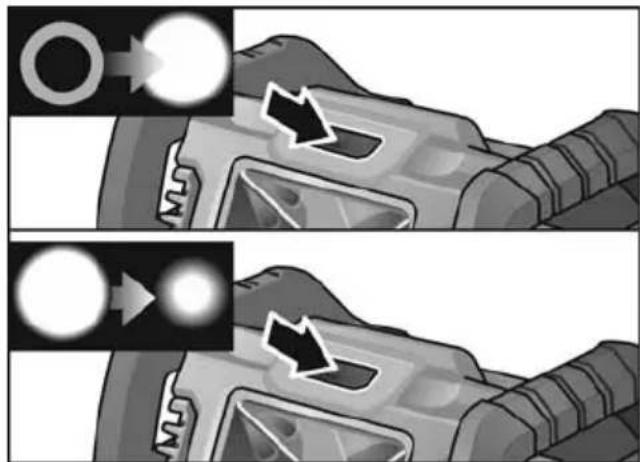

■ Строительный прожектор включается/выключается нажатием на выключатель. Повторным нажатием можно регулировать интенсивность освещения.

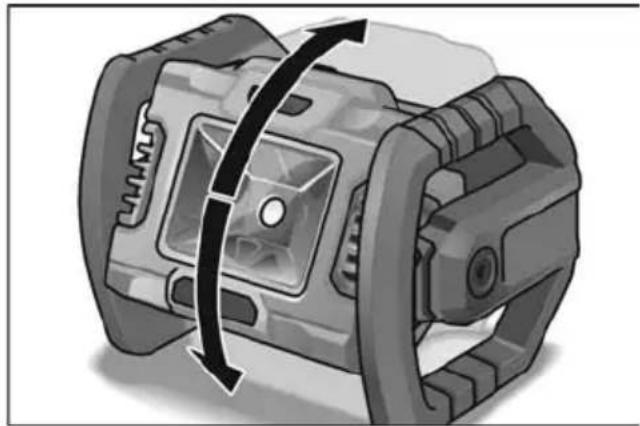

■ Установленная в каркасе головная часть поворачивается на 360°.

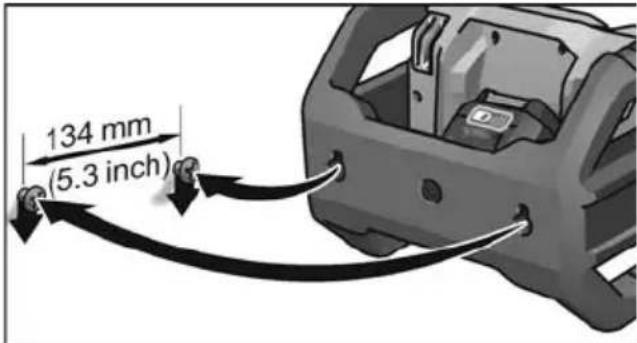

■ Для крепления строительного прожектора на стене используйте крепежные отверстия для настенного монтажа, а на штативе — резьбу (5/8“).

Техобслуживание и уход

Чистка

ПРЕДУПРЕЖДЕНИЕ!

Перед проведением любых работ на электроинструменте извлекайте из него аккумулятор.

Не пользоваться водой или жидкими чистящими средствами.

Загрязнения и пыль следует смести с корпуса электроинструмента с помощью кисточки или сухой тряпки.

Ремонтные работы

Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.

Запасные части и принадлежности

Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете:

www.flex-tools.com

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Перед утилизацией бывшие в использовании электроинструменты подлежат выводу из эксплуатации:

– у электроинструментов с сетевым питанием следует отрезать сетевой кабель (кабель электропитания);

– у электроинструментов с аккумуляторным питанием следует извлечь аккумулятор.

Только для стран ЕС:

Не утилизируйте электроинструменты вместе с бытовыми отходами! В соответствии с европейской директивой 2012/19/EC отслужившие электроинструменты нужно собирать отдельно и сдавать на экологически чистую рекуперацию.

Регенерация сырья вместо утилизации мусора.

Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного использования. Пластмассовые элементы промаркированы в целях сортировки для повторного использования.

ПРЕДУПРЕЖДЕНИЕ!

Аккумуляторы/элементы питания нельзя выбрасывать вместе с бытовыми отходами, бросать их в огонь или воду. Отслужившие аккумуляторы нельзя разбирать.

Аккумуляторы/элементы питания следует собирать и перерабатывать или утилизировать экологически допустимым образом.

Только для стран, входящих в ЕС:

Вышедшие из строя или

отработанные аккумуляторы/батареи

должны утилизоваться согласно

указаниям, содержащимся в Директиве 2006/66/EG.

ПРИМЕЧАНИЕ

Информацию о возможных методах

утилизации можно получить в специализированной торговле!

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате прерывания промышленной деятельности, обусловленного изделием или невозможностью использования изделия.

Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
