CL 2000 18.0 - Belysning Flex - Gratis brugsanvisning og manual

Produkttype	Trådløs LED-byggeprojektor
Mærke	Flex
Model	CL 2000 18.0
Lyskilde	LED
Strømforsyning	Lithium-ion batteri 18,0 V (2,5 eller 5,0 Ah)
Nominel spænding	18,0 V
Batterikapacitet	2,5 Ah eller 5,0 Ah
Driftstid	~2,5 t (2,5 Ah) / ~5 t (5,0 Ah)
Samlet lysstrøm	1200 / 2000 lm (justerbar)
Vægt (uden batteri)	2,4 kg
Mål (L x B x H)	230 x 182,3 x 189,3 mm
IP-klasse	IP54
Beskyttelsesklasse	III / ◆
Maks. monteringshøjde	≤ 3 m
Maks. projiceret overflade	80 m²
Hovedets drejning	360°
Væg-/stativmontering	Ja (monteringshuller og 5/8" gevind)
Batteristatusindikator	Ja (LED)
Rengøring	Børste eller tør klud (ikke vand/væsker)
Reparationer	Flex autoriseret servicecenter
Reservedele	www.flex-tools.com
Sikkerhedsanvisninger	Læs brugsanvisningen før brug

Ofte stillede spørgsmål - CL 2000 18.0 Flex

Hvordan tænder og slukker jeg projektøren?

Tryk på tænd/sluk-knappen (afbryderen) for at tænde eller slukke projektøren. Et ekstra tryk justerer lysstyrken.

Hvordan justerer jeg lysstyrken?

Tryk igen på tænd/sluk-knappen for at skifte mellem 1200 lm og 2000 lm, eller omvendt.

Hvordan installerer jeg batteriet?

Skub det opladede batteri ind i rummet, indtil det låser fast (et 'klik' høres). For at fjerne det, tryk på udløserknapperne og træk.

Hvordan kontrollerer jeg batteriets ladningsniveau?

Tryk på knappen på batteriet. LED-indikatorerne viser ladningsniveauet. Hvis en LED blinker, skal batteriet oplades. Hvis ingen LED lyser, er batteriet defekt.

Kan projektøren monteres på et stativ eller på væggen?

Ja, brug vægmonteringshullerne eller 5/8" gevindet til stativmontering. Hovedet kan drejes 360°.

Hvordan rengør jeg projektøren?

Fjern først batteriet. Brug en børste eller en tør klud til at fjerne støv og snavs. Brug aldrig vand eller flydende produkter.

Hvad gør jeg, hvis batteriet ikke fungerer længere?

Hvis ingen LED lyser efter at have trykket på kontrolknappen, er batteriet defekt og skal udskiftes. Åbn det ikke, og smid det ikke i husholdningsaffaldet.

Hvor finder jeg reservedele?

Se på www.flex-tools.com for eksploderede tegninger og reservedelslister. Reparationer skal udføres af et autoriseret serviceværksted.

Må jeg se direkte på lyskilden?

Nej. Se aldrig direkte på lyskilden, selv på afstand. Det kan forårsage øjenskader.

Hvordan bortskaffer jeg projektøren og batteriet?

Smid ikke apparatet eller batteriet i husholdningsaffaldet. I henhold til EU-direktivet skal de indsamles separat og genanvendes. Kontakt din forhandler.

BRUGSANVISNING CL 2000 18.0 Flex

da Originale driftsvejledning 40

no Originale driftsanvisningen 45

sv Originalbruksanvisning 50

Anvendte symboler 40
Symboler på apparatet. 40
For din egen sikkerheds skyld ..... 40
Tekniske data....41
Oversigt 42
Brugsanvisning 43
Vedligeholdelse og pleje 44
Bortskaffelseshenvisninger 44
Ansvarsudelukkelse 44

Anvendte symboler

ADVARSEL!

Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst.

FORSIGTIG!

Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader.

BEMAERK

Betegner anvendelsestips og vigtige informationer.

Symboler på apparatet

Læs betjeningsvejledningen inden ibrugtagning!

Bortskaffelseshenvisninger (se side 44)!

Kig ikke direkte ind i lyskilden!

Lamper til krævende arbejde

IP54

Støvtæthedsgrad 5 og beskyttelse mod indtrængen af væske 4

Inden elværktøjet tages i brug læs og følg:

– denne betjeningsvejledning,
- „Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),
- de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker.

Bestemmelsesmæssig brug

Den batteridrevne LED-projektør CL 2000 18.0 er beregnet

– til erhvervsmæssig brug inden for industri og håndværk,
– til målrettet at oplyse en arbejdsplads,
- til at oplyse lokaler.

Den batteridrevne LED-projektør CL 2000 18.0 er ikke beregnet

– som belysning i trafikken.

Sikkerhedshenvisninger for batteridrevet LED-projektør

ADVARSEL!

Læs venligst alle sikkerhedshenvisninger og anvisninger. I tilfælde af manglende overholdelse af sikkerhedshenvisningerne og anvisningerne er der risiko for elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst alle sikkerhedshenvisninger og anvisninger for senere brug.

■ Undlad at arbejde med den batteridrevne LED-projektør i eksplosionsfarlige miljøer.
■ Ret aldrig lysstrålen mod mennesker eller dyr og se aldrig selv ind i lysstrålen, heller ikke fra en større afstand.
■ Lampehovedet må ikke dækkes til, mens LED-projektøren er tændt. Lampehovedet bliver varmt under drift og kan forårsage forbrændinger, när varmen stuves op
■ Brug ikke den batteridrevne LEDprojektør ved kørsel på offentlig vej.

Tag akkuen ud af den batteridrevne LEDprojektør, før der udføres arbejde på projektøren (f.eks. montage, vedligeholdelse etc.) samt ved transport eller opmagasinering af projektøren.
■ Opbevar den batteridrevne LED-projektør utilgængeligt for børn. Den er beregnet til professionel brug. Børn kan komme til at blænde både sig selv og andre personer.
■ Akkuen må ikke åbnes.
Risiko for kortslutning.
■ Akkuen må ikke udsættes for høj varme, og heller ikke for f.eks. konstant sollys, åben ild, vand eller fugt. Risiko for eksplosion.
Der kan slippe dampe ud ved beskadigelse og usagkyndig brug af akkumulatoren. Luft straks ud og i tilfælde af kvalme og ubehag, opsøg læge. Dampene kan irritere luftvejene.

■ Oplad kun akkuer i ladeaggregater, der er anbefalet af producenten.
Et ladeaggregat, der er egnet til en bestemt type akkuer, må ikke benyttes med andre akkuer – brandfare.
■ Akkuen kan beskadiges af spidse genstande, f.eks. søm eller skruetrækkere, eller ved udefra kommende kraftpåvirkning. Der kan opstå intern kortslutning, og akkuen kan brænde, ryge, eksplodere eller blive overophedet.
■ De lyskilder, der findes i lamperne, må kun udskiftes af producenten, producentens kundeservice eller en tilsvarende kvalificeret person.

Tekniske data

	CL 2000 18.0
Apparattype Batteridrevet LED-projektør
Li-ion-akku V/Ah		18,0/2,5 eller 18,0/5,0
Lystid 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Samlet lysstrøm lm 1200/2000
Vægt i henhold til „EPTA-procedure 01/2003“ (uden Akkuen)	kg 2,4
Størrelse (LxBxH) mm 230x182,3x189,3
Projektørens maksimalt projicerede areal	m^3	80
Monteringshøjde (må kun anvendes inden døre)	m	≤3
Beskyttelsesklasse		III / ◆

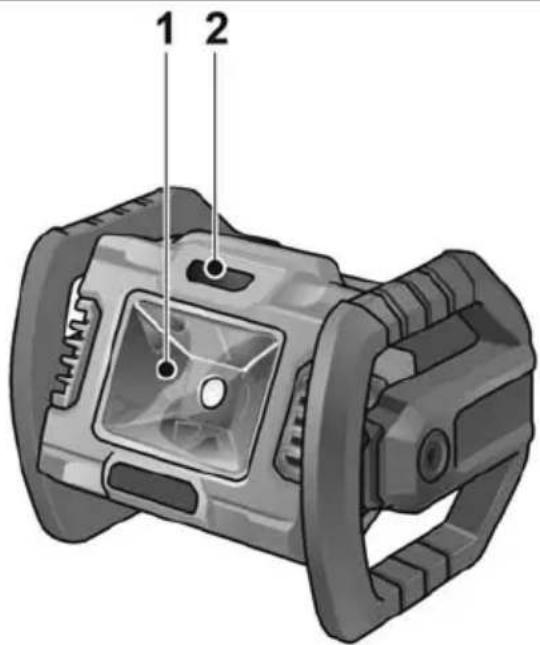

Oversigt

1 Beskyttelsesglas lampehoved
2 T æ n d / S l u

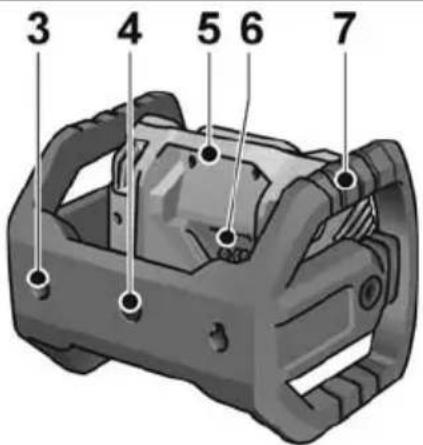

3 Huller til vægholder
4 Gevind (5/8") til stativ
5 Lampehoved

6 Indskubningsåbning til akku
7 k T r i n

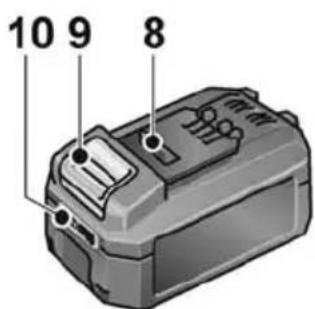

8 Li-ion-akku (2,5 Ah eller 5,0 Ah)
9 Frigørelsesknap til akku
10 Akku-tilstandsvisning

Brugsanvisning

ADVARSEL!

Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.

Inden ibrugtagning

Pak elværktøjet og tilbehøret ud og kontrollér om leveringen er komplet og om der evt. er opstået transportskader.

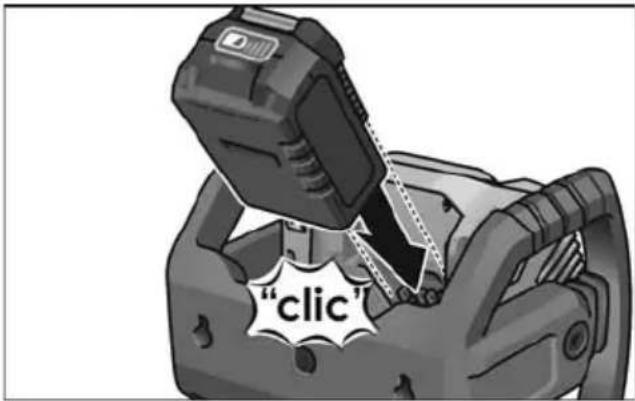

Isætning/skift af akku

■ Tryk den opladede akkumulator så langt ind i elværktøjet, at den går i hak.

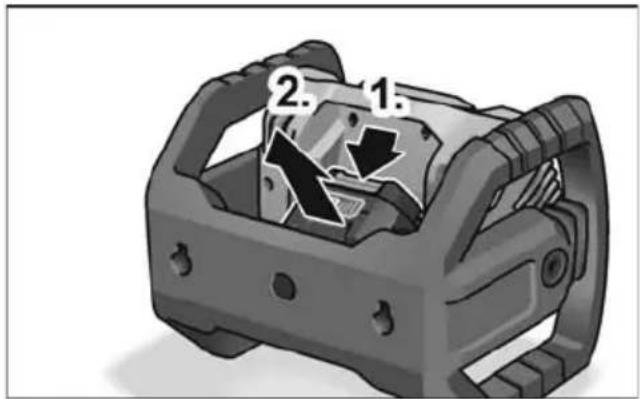

■ Tages ud ved at trykke på løsne-knapperne (1.), hvorefter akkuen kan trækkes ud (2.).

FORSIGTIG!

Når akkuen ikke er i brug, skal kontakterne på den beskyttes. Løse metaldele kan kortslutte kontakterne, eksplosions- og brandfare!

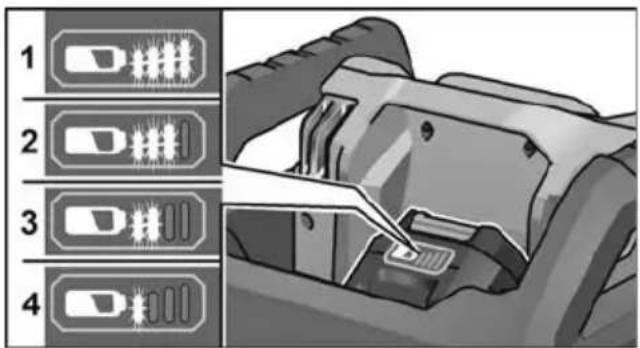

Akkuens ladetilstand

■ Ved tryk på knappen kan man på lysdioden til akku-tilstandsvisning kontrollere ladetilstanden.

Visningen forsvinder efter 5 sekunder.

Hvis en af lysdioderne blinker, skal akkuen op-lades. Hvis ingen lysdiode lyser efter tryk på knappen, er akkuen defekt og skal udskiftes.

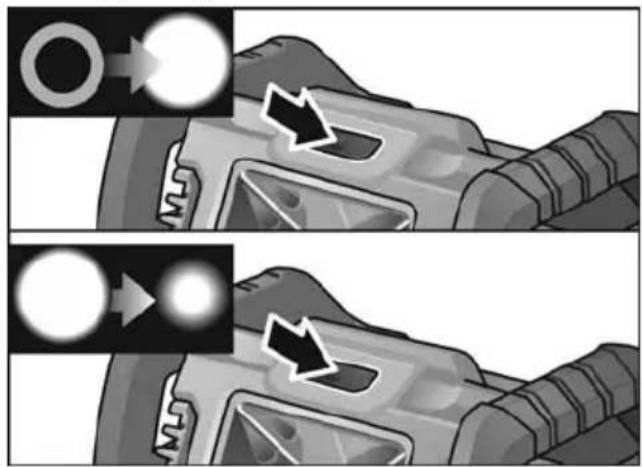

Tænd og sluk

Den batteridrevne LED-projektør tændes eller slukkes ved at trykke på tænd-/slukknappen. Lysstyrken ændres ved at trykke på knappen igen.

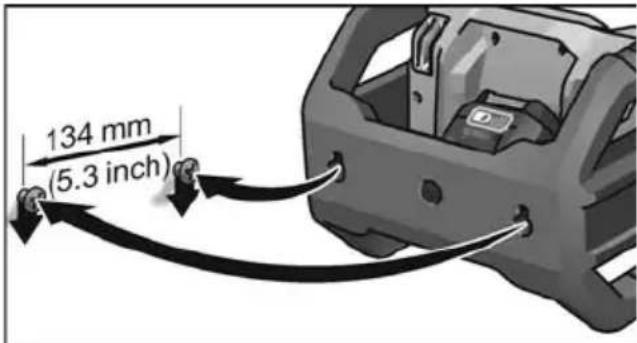

Brug hullerne i vægholderen/gevindet (5/8") ved montering af den batteridrevne LED-projektør.

Vedligeholdelse og pleje

Rengøring

ADVARSEL!

Tag altid akkuen ud, før du udfører arbejde på el-værktøjet.

Der må ikke anvendes vand eller flydende rengøringsmidler.

Reparationer må udelukkende udføres af et kundeserviceværksted, der er autoriseret af producenten.

Eksplosionstegninger og reservedelslister finder du på vores hjemmeside:

www.flex-tools.com

Bortskaffelseshenvisninger

ADVARSEL!

Udtjent elværktøj skal gøres ubrugeligt før bortskaffelse:

• netdrevet elværktøj ved at fjerne netledningen,
• akku-drevet elværktøj ved at fjerne akkuen.

Kun for EU-lande:

Elværktøjer er ikke normalt husholdningsaffald! I henhold til europæisk direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og implementering i national lovgivning skal udtjente elektroværktøjer indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

Genvinding af råstoffer i stedet for fjernelse af affald.

Maskine, tilbehør og emballage skal affaldsbehandles miljørigtigt. Plastdelene er mærket til sortering efter affaldstype.

ADVARSEL!

Akkumulatorer/batterier er ikke normalt affald og må derfor ikke destrueres sammen med normalt husholdningsaffald, brændes eller kastes i vand. Udtjente akkumulatorer må ikke åbnes.

Akkumulatorer/batterier skal indsamles, anvendes til genbrug eller bortskaffes miljøvenligt.

Kun for EU-lande:

I henhold til europæisk direktiv 2006/66/EF skal defekte eller udtjente akkumulatorer/batterier indsamles separat og afleveres på et indsamlingssted for materialegenvinding.

BEMAERK

Faghandlen giver oplysninger om bortskaffelsesmuligheder!

Ansvarsudelukkelse

Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes.

Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyndig anvendelse eller i forbindelse med produkter fra andre fabrikanter.

Innhold

Anvendte symboler 45
Symbolene på apparatet 45
For din egen sikkerhet 45
Tekniske data. 46
Et overblikk. 47
Bruksanvisning 48
Vedlikehold og pleie 49
Henvisninger om skroting 49
Utelukkelse av ansvar 49

Anvendte symboler

ADVARSEL!

Når det ikke er i bruk, må kontaktene på akkuet beskyttes.

Henvisninger om skroting

ADVARSEL!

Akkuer/batterier må ikke kastes i det vanlige bosset, de må ikke brennes eller kastes i vannet. Brukte akkuer må ikke åpnes.
