CL 2000 18.0 - Illuminazione Flex - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore da cantiere LED senza filo
Marca	Flex
Modello	CL 2000 18.0
Sorgente luminosa	LED
Alimentazione	Batteria agli ioni di litio 18,0 V (2,5 o 5,0 Ah)
Tensione nominale	18,0 V
Capacità della batteria	2,5 Ah o 5,0 Ah
Autonomia	~2,5 h (2,5 Ah) / ~5 h (5,0 Ah)
Flusso luminoso totale	1200 / 2000 lm (regolabile)
Peso (senza batteria)	2,4 kg
Dimensioni (L x P x H)	230 x 182,3 x 189,3 mm
Grado di protezione	IP54
Classe di protezione	III / ◆
Altezza di montaggio max	≤ 3 m
Superficie massima illuminata	80 m²
Rotazione della testa	360°
Montaggio a parete / treppiede	Sì (fori di fissaggio e filettatura 5/8")
Indicatore livello di carica	Sì (LED)
Pulizia	Spazzola o panno asciutto (non acqua/liquidi)
Riparazioni	Assistenza autorizzata Flex
Ricambi	www.flex-tools.com
Istruzioni di sicurezza	Leggere le istruzioni prima dell'uso

Domande frequenti - CL 2000 18.0 Flex

Come accendere e spegnere il proiettore?

Premere l'interruttore di accensione/spegnimento (grilletto) per accendere o spegnere il proiettore. Una pressione aggiuntiva consente di modificare l'intensità luminosa.

Come regolare l'intensità luminosa?

Premere nuovamente l'interruttore di accensione/spegnimento per passare da un flusso di 1200 lm a 2000 lm, o viceversa.

Come installare la batteria?

Inserire la batteria carica nel vano fino al completo bloccaggio (si sente un 'click'). Per rimuoverla, premere i pulsanti di sblocco e tirare.

Come verificare il livello di carica della batteria?

Premere il pulsante sulla batteria. I LED dell'indicatore mostrano il livello di carica. Se un LED lampeggia, ricaricare la batteria. Se nessun LED si accende, la batteria è difettosa.

Si può montare il proiettore su un treppiede o a parete?

Sì, utilizzare i fori di fissaggio a parete o le filettature 5/8 pollici per il montaggio su treppiede. La testa può ruotare di 360°.

Come pulire il proiettore?

Rimuovere prima la batteria. Utilizzare una spazzola o un panno asciutto per rimuovere polvere e sporco. Non utilizzare mai acqua né prodotti liquidi.

Cosa fare se la batteria non funziona più?

Se dopo aver premuto il pulsante di controllo non si accende alcun LED, la batteria è difettosa e deve essere sostituita. Non aprirla e non gettarla nei rifiuti domestici.

Dove trovare i ricambi?

Consultare il sito www.flex-tools.com per le viste esplose e gli elenchi dei ricambi. Le riparazioni devono essere effettuate da un'officina di assistenza autorizzata.

Posso guardare direttamente la sorgente luminosa?

No. Non guardare mai direttamente la sorgente luminosa, anche a distanza. Ciò può causare lesioni oculari.

Come smaltire il proiettore e la batteria?

Non gettare l'apparecchio né la batteria nei rifiuti domestici. Conformemente alla direttiva europea, devono essere raccolti separatamente e riciclati. Consultare il proprio rivenditore specializzato.

MANUALE UTENTE CL 2000 18.0 Flex

it Istruzioni per l'uso originali 19

Simboli utilizzati 19

Simboli sull'apparecchio....19

Per la vostra sicurezza....19

Dati tecnici 20

Guida rapida....21

Istruzioni per l'uso 22

Manutenzione e cura ..... 23

Istruzioni per la rottamazione e lo smaltimento 23

Esclusione della responsabilità ..... 23

Simboli utilizzati

AVVERTENZA!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

i AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Istruzioni per la rottamazione e lo smaltimento (vedi pagina 23)!

Non rivolgere lo sguardo verso la fonte luminosa!

Luci per esercizio gravoso

IP54

Grado di resistenza alla polvere 5 e protezione contro la penetrazione d'acqua 4

Per la vostra sicurezza

AVVERTENZA!

Leggere prima di usare l'elettroutensile ed agire conformemente:

• queste istruzioni per l'uso,
• le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti n°: 315.915),
• le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Uso regolare

Il faro per edilizia a LED a batteria CL 2000 18.0 è destinato

-per l'impiego professionale nell'industria e nell'artigianato,
-per l'illuminazione mirata della zona di lavoro,
-per illuminare di ambienti.
Il faro per edilizia a LED a batteria CL 2000 18.0 non è idoneo
-per l'illuminazione nella circolazione stradale.

Avvertenze di sicurezza per faro per edilizia a LED a batteria

AVVERTENZA!

Leggere tutte le avvertenze per la sicurezza e le istruzioni. Omissioni nel rispetto delle avvertenze di sicurezza e delle istruzioni possono comportare scosse elettriche, incendio e/o lesioni gravi. Conservare per l'uso futuro tutte le avvertenze di sicurezza ed istruzioni.

■ Non lavorare con il faro per edilizia a LED a -batteria in ambienti soggetti al pericolo di esplosione.
■ Non rivolgere il raggio di luce verso altre persone o animali, né guardare direttamente nel raggio di luce nemmeno a distanza.
Non coprire la testa luminosa quando il faro per edilizia a LED a batteria è in funzione. Durante il funzionamento la testa della lampada si riscalda e, se questo calore si accumula, può provocare combustione.

■ Non impiegare il faro per edilizia a LED a batteria nel traffico stradale.
■ Prima di qualsiasi lavoro sul faro per edilizia a LED a batteria (ad es. montaggio, manutenzione ecc.) e del suo trasporto o conservazione, estrarre la batteria dal faro.
■ Impedire che il faro per edilizia a LED a batteria venga utilizzato da bambini. Essa è destinata all'uso esclusivamente professionale. I bambini possono abbagliare involontariamente sé stessi o altre persone.
■ Non aprire la batteria. Pericolo di cortocircuito.
■ Proteggere la batteria dal caldo eccessivo, ad es. anche dall'esposizione prolungata al sole, dal fuoco, da acqua ed umidità. Pericolo di esplosione.
In caso di danno e di uso inappropriato dell'accumulatore possono svilupparsi vapori. Provvedere al ricambio di aria e, in caso di malessere, rivolgersi a un medico. I vapori possono irritare le vie respiratorie.

■ Caricare l'accumulatore solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di accumulatore, sussiste pericolo di incendio, se utilizzato con un accumulatore di tipo diverso.
Gli oggetti acuminati, come ad es. chiodi o cacciaviti oppure effetti di forza esterni possono danneggiare la batteria. Un possibile cortocircuito interno può causare l'ustione, la formazione di fumo, l'esplosione o il surriscaldamento della batteria.
La fonte luminosa contenuta in questa luce può essere sostituita solo dal Costruttore, dal relativo Servizio assistenza Clienti o da altra analoga persona qualificata.

Dati tecnici

	CL 2000 18.0
Tipo di apparecchio Faro per edilizia a LED a batteria
Batteria a ioni di litio V/Ah		18,0/2,5 o 18,0/5,0
Autonomia 2,5 Ah 5,0 Ah	h	~ 2,5 ~ 5
Flusso luminoso complessivo Im 1200/2000
Peso conforme alla «EPTA-procedure 01/2003» (senza batteria)	kg 2,4
Dimensioni (L x P x H) mm 230x182,3x189,3
Massima superficie proiettata dal faro	m3	80
Altezza di montaggio (usare solo all'interno)	m	≤3
Classe di protezione		III / ◇

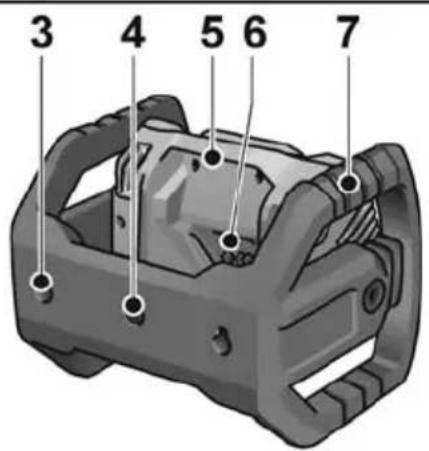

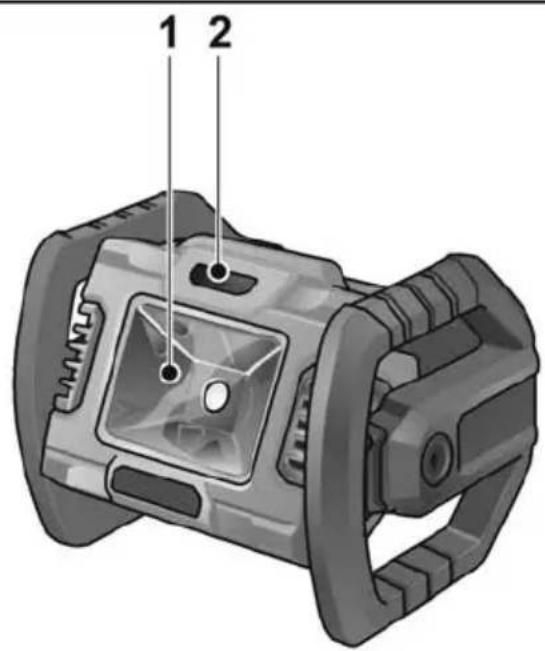

Guida rapida

1 Vetro di protezione della testa d'illuminazione
2 Interruttore Acceso/Spento
3 Fori per supporto a parete
4 Filettatura (5/8") per cavalletto
5 Testa luminosa

6 Vano d'inserimento batteria
7 Telaio

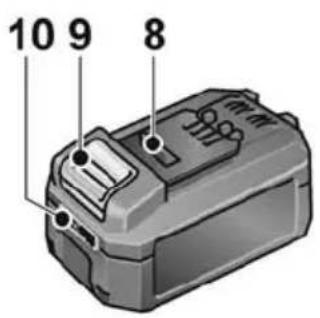

8 Batteria al litio (2,5 Ah o 5,0 Ah)
9 Tasto di sbloccaggio per la batteria
10 Indicatore della condizione della batteria

Istruzioni per l'uso

AVVERTENZA!

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio.

Prima della messa in funzione

Disimballare elettroutensile ed accessori e controllare la completezza della fornitura ed eventuali danni di trasporto.

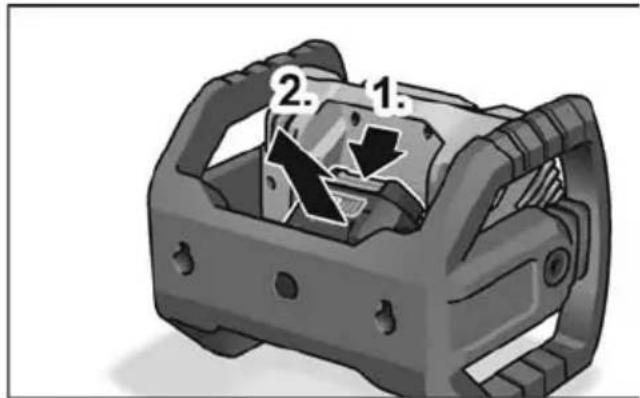

Inserimento / sostituzione della batteria

■ Spingere l'accumulatore carico nell'elettroutensile fino al completo innesto.

■ Per la rimozione premere i pulsanti di sblocco (1.) ed estrarre la batteria (2.).

PRUDENZA!

Quando la batteria non viene utilizzata, proteggere i contatti. La minuteria metallica sfusa può mettere in cortocircuito i contatti; pericolo di esplosione e d'incendio!

Condizioni di carica della batteria

■ Premendo il tasto, è possibile controllare il livello di carica della batteria sull'indicatore a LED.

L'indicatore si spegne dopo 5 secondi.

Se uno dei LED lampeggia, la batteria deve essere ricaricata. Se, dopo aver premuto il tasto, non si accende alcun LED, la batteria è guasta e deve essere sostituita.

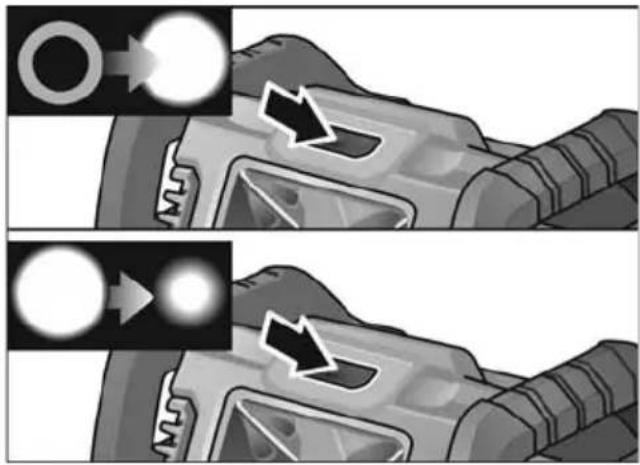

Interruttore Acceso/Spento

■ Accendere o spegnere il faro per edilizia a LED a batteria premendo l'interruttore Acceso/Spento. Premendo nuovamente è possibile modificare l'intensità d'illuminazione.

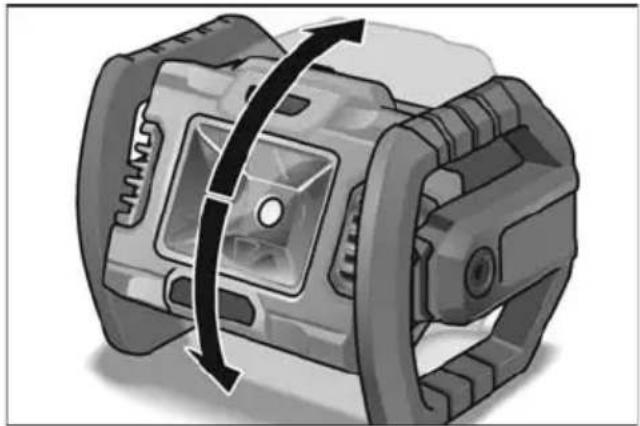

■ La testa l'illuminazione può essere ruotata nel telaio di 360°.

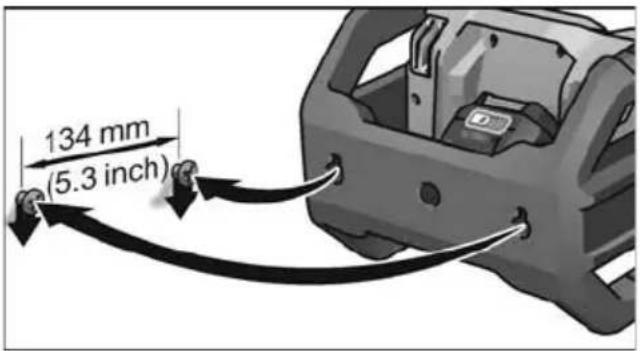

Per il montaggio del faro per edilizia a LED a batteria a parete o su cavalletto utilizzare i fori per montaggio a parete/la filettatura (5/8").

Per qualunque lavoro sull'elettroutensile rimuovere la batteria dall'apparecchio. Non usare acqua o detergenti liquidi.

■ Rimuovere lo sporco e la polvere con un pennello o con uno straccio asciutto.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito: www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

AVVERTENZA!

Prima dello smaltimento rendere inutilizzabili gli elettroutensili dismessi:

- in caso di elettroutensili alimentati mediante cavo elettrico, rimuovendo il cavo di rete, - in caso di elettroutensili alimentati a batteria, rimuovendo la batteria.

Solo per paesi dell'UE: Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

Riciclaggio di materie prime piuttosto che smaltimento di rifiuti.

Consegnare l'apparecchio, gli accessori e l'imballaggio al sistema di riciclaggio ecologico. Le parti in materiale sintetico sono contrassegnate per il riciclaggio specifico secondo il tipo di materiale.

AVVERTENZA!

Non gettare accumulatori/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire gli accumulatori fuori uso.

Gli accumulatori/batterie devono essere raccolti, riciclati oppure smaltiti secondo la normativa ambientale.

Solo per paesi dell'UE:

Ai sensi della direttiva 2006/66/CE gli accumulatori/batterie difettosi o esausti devono essere riciclati.

i AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.
