KULLANIM KILAVUZU CL 2000 18.0 Flex

tr Orijinal işletme kılavuzu 66

Kullanılan semboller 66

Cihaz üzerindeki semboller 66

Kendi güvenliğiniz için 66

Teknik özellikler 67

Genel bakış 68

Kullanma kılavuzu 69

Bakım ve muhafaza 70

Giderme bilgileri 70

Mesuliyet kabul edilmemesi durumlari . 70

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BÍLGI

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 70)!

Işık kaynağına bakmayın!

Zorlu çalışmalar için lambalar

IP54

Toz geçirmezlik seviyesi 5 ve su girmesine karşı koruma 4

Kendi güvenliğiniz için

UYARI!

Elektrikli el aletini kullanmadan önce aşağıdaki okuyun ve bunlara uyun:

• Bu kullanma kılavuzuna,
• Ekteki kitapçıkta bildirilen elektrikli aletler ile ilgili "Genel güvenlik bilgileri" ne (Yazı no.: 315.915),
• Cihazın kullanılacağı yer için geçerli kaza önleme yönetmeliklerine.

Amaca uygun kullanım

LED akülü şantiye projektörü CL 2000 18.0 aşağıdaki amaçlarla kullanılabilir

-endüstri ve zanaat sektöründe ticari kullanım için,

–iş yerinin hedef gözeterek aydınlatılması için,

-odaların aydınlatılması için.

LED akülü şantiye projektörü CL 2000 18.0 aşağıdaki amaçlarla kullanılamaz

-Yolda trafik aydınlatması için.

LED akülü şantiye projektörü için güvenlik uyarıları

UYARI!

Bu kullanım kılavuzundaki tüm güvenlik uyarıları ve talimatlar iyice okunmalı ve ilgili kurallara uyulmalıdır. Güvenlik uyarılarına ve ilgili talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanma tehlikesi söz konusudur.

Bu kullanım kılavuzu sonraki kullanımlar için uygun bir yerde muhafaza edilmelidir.

■ Patlama tehlikesi olan ortamlarda LED akülü şantiye projektörü ile çalışmayın.
Işık demetini insanlara veya hayvanlara doğrultmayın ve ışık demetine kendiniz de uzak bir mesafeden bile olsa bakmayın.
■ LED akülü şantiye projektörü çalışırken lamba kafasının üzerini kapatmayın. Lamba kafası çalışma sırasında isınır ve bu ısı birikmesi durumunda yanıklara neden olabilir.
■ LED akülü şantiye projektörünü trafikte kullanmayın.

■ LED akülü şantiye projektörü üzerindeki tüm çalışmalardan önce (örn. montaj, bakım vb.) veya projektörü taşımadan ve depolamadan önce aküyü LED akülü şantiye projektöründen çıkarın.
■ Çocukların LED akülü şantiye projektörünü kullanmasına izin vermeyin. Profesyonel kullanım için tasarlanmıştır. Çocuklar istemeyerek kendilerini veya başka bir kişiyi kör edebilirler.
■ Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
■ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.

Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarji için kullanılırsa yangın tehlikesi ortaya çıkar.
- Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
■ Bu lambada bulunan ışık kaynağı sadece üretici, müşteri hizmetleri veya benzeri bir uzman kişi tarafından değiştirilebilir.

Teknik özellikler

	CL 2000 18.0
Cihaz tipi LED akülü şantiye projektörü
Lityum İyon akü V/Ah		18,0 /2,5 veya 18,0/5,0
Aydınlatma süresi 2,5 Ah5,0 Ah	h	~ 2,5 ~ 5
Toplam ışık akışı Im 1200/2000
"EPTA-procedure 01/2003" uyarınca ağırlık (akü pilsiz)	kg 2,4
Boyut (UxDxY) mm 230x182,3x189,3
Spot ışığının maksimum yansıtmam yüzeyi	m^3	80
Montaj yüksekliği(sadece iç mekan kullanımı için)	m	≤3
Koruma sınıfı		III / ◊

Genel bakış

1 2

3 4 5 6 7

10 9 8

10 9 8

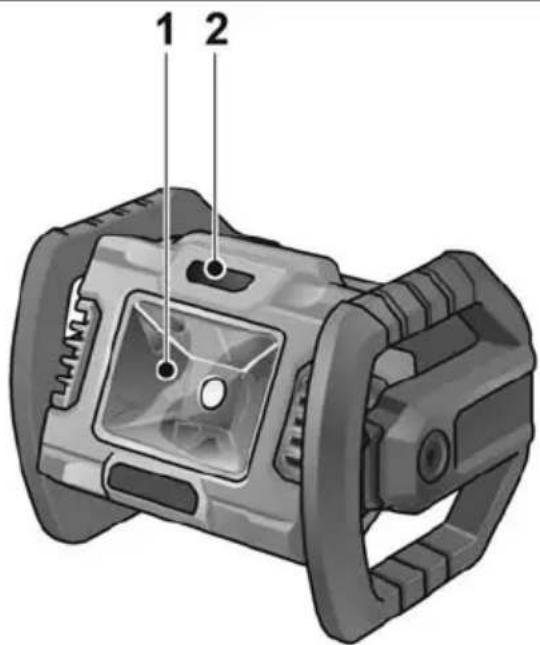

1 Lamba kafası koruyucu camı
2 Açma/Kapatma şalteri

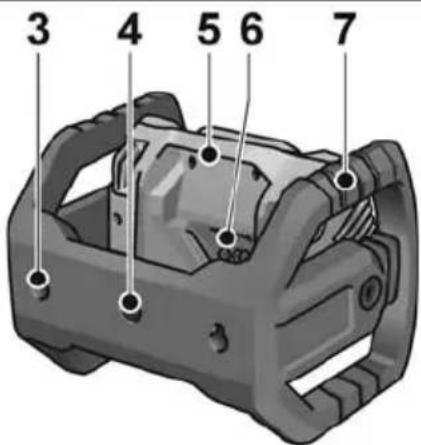

3 Duvar tutucu delikleri
4 Tripod için diş (5/8")
5 Lamba kafası

6 Akü için sürgülü yerleştirme yuvası
7 Çerçeve

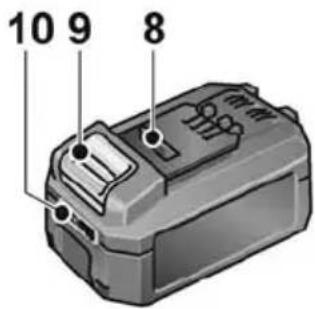

8 Lityum İyon akü (2,5 Ah veya 5,0 Ah)
9 Akü için kilit açma tuşu
10 Akü durumu göstergesi

Kullanma kılavuzu

! UYARI!

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır.

Cihazı kullanmaya başlamadan önce

Avuç taşlama cihazını ambalajdan çıkarınız ve teslimat kapsamının eksiksiz olduğunu ve muhtemel transport hasarları olmadığını kontrol ediniz.

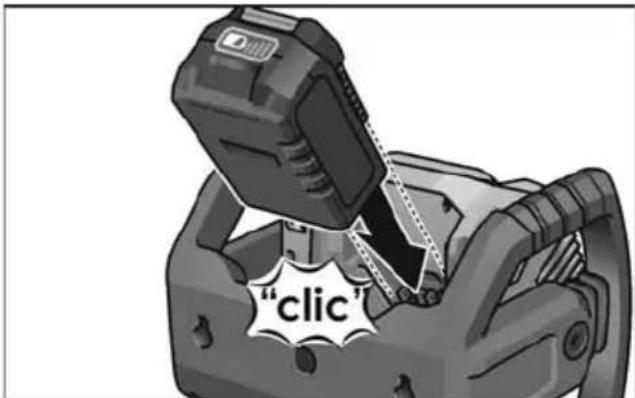

Akünün takılması/değiştirilmesi

■ Şarj edilen aküleri tamamen yerine oturana kadar elektrikli el aletine bastırın.

"clic"

■ Çıkarmak için kilit açma tuşlarına basın (1.) ve aküyü dışarı çekin (2.).

2. 1.

DIKKAT!

Kullanılmadığı zamanlarda akülerin kontaklarını koruyun. Gevşek metal parçalar kontaklarda kısa devreye neden olabilir, patlama ve yangın tehlikesi oluşturur!

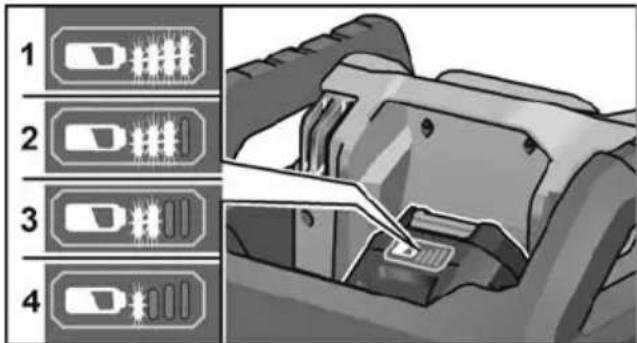

Akünün şarj durumu

■ Akü durumu göstergesi LED'inin yanındaki düğmeye basarak şarj durumunu kontrol edebilirsiniz.

1 2 3 4

Gösterge 5 saniye sonra söner. LED'lerden biri yanıp soneüyorsa akü şarj edilmelidir. Tuşa basildiğında hiçbir LED yanmıyorsa akü arizalıdır ve değiştirilmelidir.

Açma ve kapatma

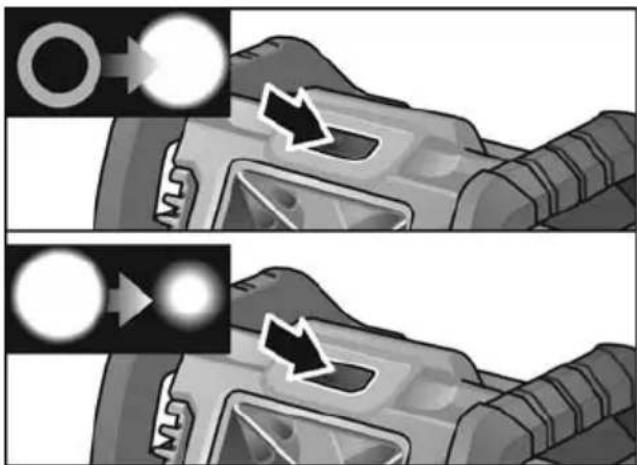

- Açma/kapama düğmesine basarak LED akülü şantiye projektörünü açın veya kapatın. Işık yoğunluğunu değiştirmek için tekrar basın.

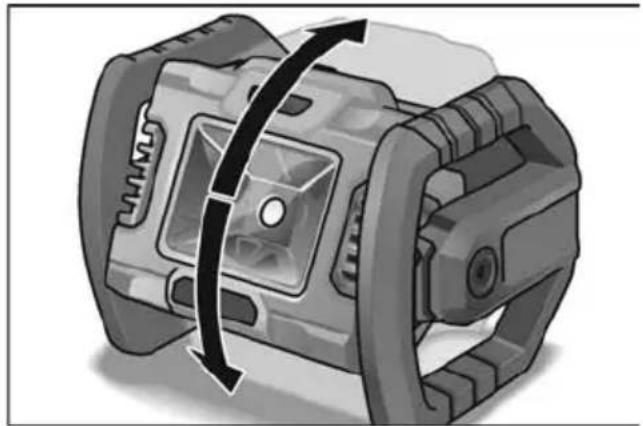

■ Lamba kafası çerçeve içinde 360° döndürülebilir.

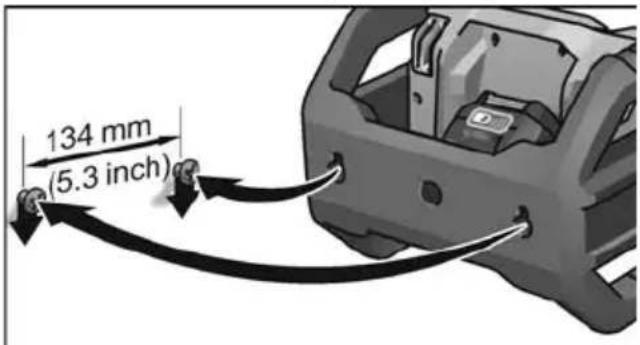

■ LED akülü şantiye projektörünü duvara veya tripoda monte etmek için duvar tutucu deliklerini/dişlerini (5/8") kullanın.

Elektrikli el aletindeki tüm çalışmalardan önce aletin aküsü çıkarılmalıdır. Su veya sıvı temizlik maddeleri kullanmayın.

Kiri ve tozu bir fırçayla veya kuru bir bezle gövdeden uzaklaştırın.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.flex-tools.com

Giderme bilgileri

UYARI!

Kullanım ömrü dolan elektrikli el aletleri imha öncesinde kullanılamaz hale getirilmelidir:

- şebeke elektriğiyle çalışan elektrikli el aletinin fişini sökün, - akü elektriğiyle çalışan elektrikli el aletinin aküsünü çıkarın.

Sadece AB ülkeleri için: Elektronik cihazları normal çöp kutusuna atmayınız!

Elektronik ve elektrikli eski cihazlar ve yerel hukuka uyarlama ile ilgili 2012/19/AB sayılı Avrupa direktifine göre, eskimiş elektronik cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri kazanma işlemine tabi tutulmalıdır.

Çöpe atarak imha etmek yerine hammadde geri dönüşümü.

Cihaz, aksesuar ve ambalajlar çevre dostu bir biçimde geri dönüşüme tabi tutulmalıdır. Doğru biçimde sınıflandırılmış bir geri dönüşüm için plastik parçalar özel olarak işaretlenmiştir.

UYARI!

Aküler/bataryalar evsel atıklarla birlikte atılamaz, ateşe veya suya atılmamalıdır. Kullanım ömrü dolmuş aküleri açmayın.

Aküler/bataryalar toplanmalı, geri dönüşüme tabi tutulmalı veya çevre dostu bir biçimde imha edilmelidir.

Sadece AB ülkeleri için:

2006/66/AT direktifine göre, bozuk veya eskimiş ya da tükenmiş aküler/piller yeniden değerlendirilmeli, yani geri kazanılmalıdır.

BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılama-masından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.
