LIETOŠANAS INSTRUKCIJA CL 2000 18.0 Flex

Iv Lietošanas pamācības oriģināls 130

Tehniskā informācija 131

Iss apskats 132

Lietošanas noteikumi ..... 133

Tehniskā apkope un kopšana ..... 134

Norādījumi par likvidēšanu ..... 134

Atbildības izslēgšana ..... 134

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Norādījumi par likvidēšanu (sk. 134. lpp.)!

Neskatieties gaismas avotā!

Smagiem darba apstākliem paredzēti lukturi

IP54

1. puteklu necaurlaidības pakāpe un 4. aizsardzības pakāpe pret ūdens ieklūšanu

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Noteikumiem atbilstoša izmantošana

LED celtniecības akumulatora prožektors CL 2000 18.0 ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– konkrētas darba vietas apgaismošanai,
– telpu apgaismošanai.

LED celtniecības akumulatora prožektors CL 2000 18.0 nav piemērots

– apgaismojumam celu satiksmē.

Drošības norādījumi par LED celtniecības akumulatora prožektors

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi.

Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

■ Nestrādājiet ar LED celtniecības akumulatora prožektoru sprādzienbīstamā vidē.
■ Nevērsiet gaismas staru pret cilvēkiem vai dzīvniekiem un neskatieties tieši gaismas starā, arī ne no lielāka attāluma.
■ Neapsedziet luktura galvu, kamēr LED celtniecības akumulatora prožektors ir ieslēgts. Luktura galva ekspluatācijas laikā sakarst un var izraisīt apdegumus, kad šis karstums sakrājas.
■ Nelietojiet LED celtniecības akumulatora prožektoru celu satiksmē.

■ Pirms LED celtniecības akumulatora prožektora montāžas, tehniskās apkopes u.c. darbiem, kā arī tā transportēšanas un uzglabāšanas izņemiet no LED celtniecības akumulatora prožektora akumulatoru.
■ Neļaujiet LED celtniecības akumulatora prožektoru izmantot bērniem. Tas paredzēts profesionālai lietošanai. Bērni var nejauši apžilbināt sevi vai citas personas.
■ Neatveriet akumulatoru.
Pastāv īsslēguma bīstamība.
■ Sargājiet akumulatoru no karstuma, piem., no saules staru iedarbības, uguns, ūdens un mitruma. Pastāv sprādziena bīstamība.
■ Akumulatoru bojājumu vai neprasmīgas izmantošanas gadījumā var izdalīties tvaiki. Nodrošiniet svaigu gaisu un südzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.

■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādēšanas iekārtās.
Uzlādēšanas iekārta, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību tai gadījumā, ja tiek izmantota kopā ar citiem akumulatoriem.
Ar spiciem priekšmetiem, piemēram, naglām vai skrūvgriežiem vai ārējā spēka ietekmē var sabojāt var sabojāt akumulatoru. Iespējams iekšējais ëssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.
Šajā lukturi esošo gaismas avotu drīkst nomainīt tikai ražotājs vai tā klientu apkalpošanas dienests vai līdzīgi kvalificēta persona.

Tehniskā informācija

	CL 2000 18.0
Ierīces modelis LED celtniecības akumulatora prožektors
Litija jonu akumulators V/Ah		18,0/2,5 vai18,0/5,0
Degšanas ilgums 2,5 Ah5,0 Ah	h	~ 2,5~ 5
Kopējā gaismas plūsma Im 1200/2000
Svars atvilstoši „EPTA-procedure 01/2003“(bez akumulatora)	kg 2,4
Izmēri (GxPxA) mm 230x182,3x189,3
Starmeša maksimālais projicētais laukums	m3	80
Montāžas augstums(izmantot tikai iekštelpās)	m	≤3
Aizsargklase		III / ◆

Iss apskats

1 2

3 4 5 6 7

10 9 8

10 9 8

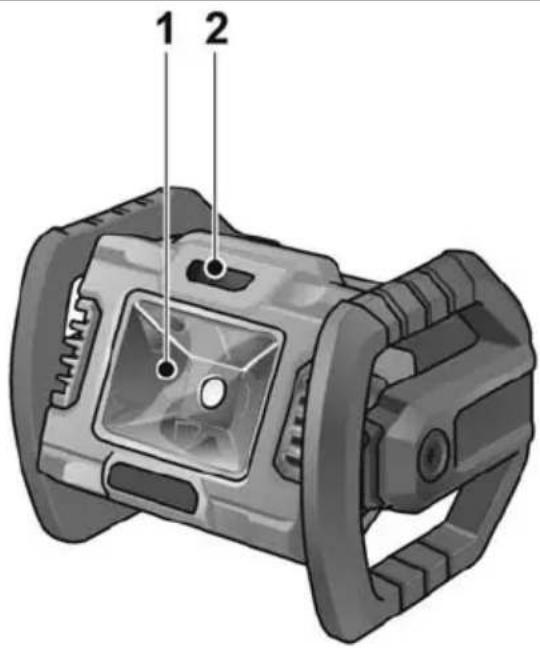

1 Aizsargstikla luktura galva
2 leslēgšanas/izslēgšanas slēdzim

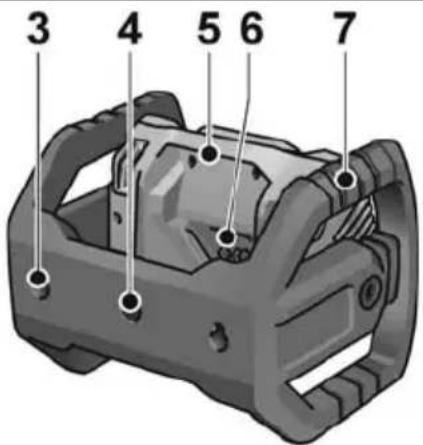

3 Sienas stiprinājumu urbumi
4 Statīva vītne (5/8")

5 L u k t u r a

6 Akumulatora nodalijums
7 Statīvs

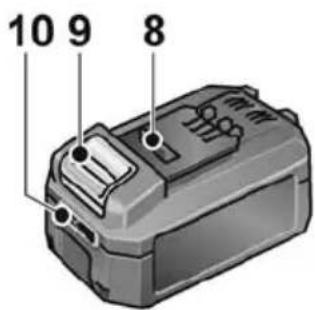

8 Litija jonu akumulators (2,5 Ah vai 5,0 Ah)

9 Akumulatora atblokēšanas taustiņš

10 Akumulatora līmeņa indikators

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplekta saturu un iespējamos transportēšanas bojājumus.

Akumulatora ievietošana/maina

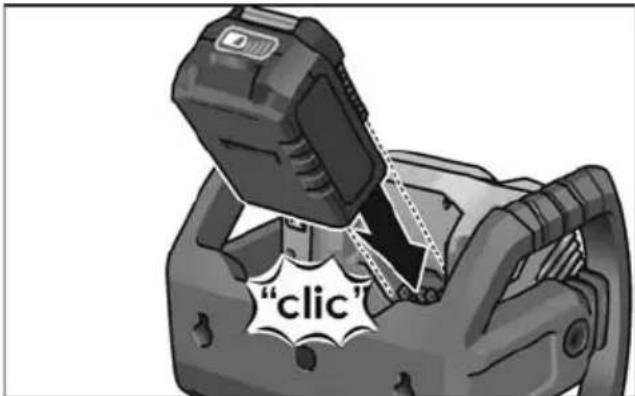

■ Uzlādētu akumulatoru iespiediet elektro-instrumentā, līdz tas pilnībā nofiksējas.

"clic"

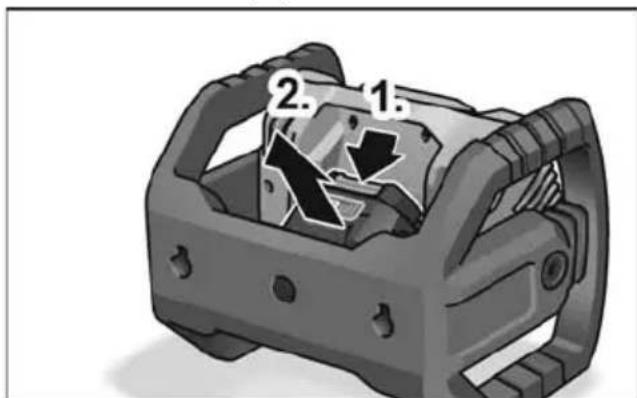

■ Lai akumulatoru iznemtu, nospiediet atblokēšanas taustiņu (1.) un iznemiet akumulatoru (2.).

2. 1.

UZMANĪBU!

Ja akumulators netiek lietots, sargājiet tā kontaktus. Valīgas metāla detaļas var radīt kontaktos īssavienojumu, pastāv sprādziena un aizdegšanās risks!

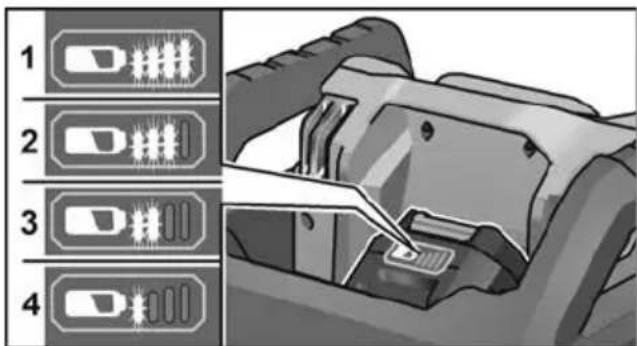

Akumulatora uzlādes līmenis

■ Nospiežot taustinu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

leslēgšana un izslēgšana

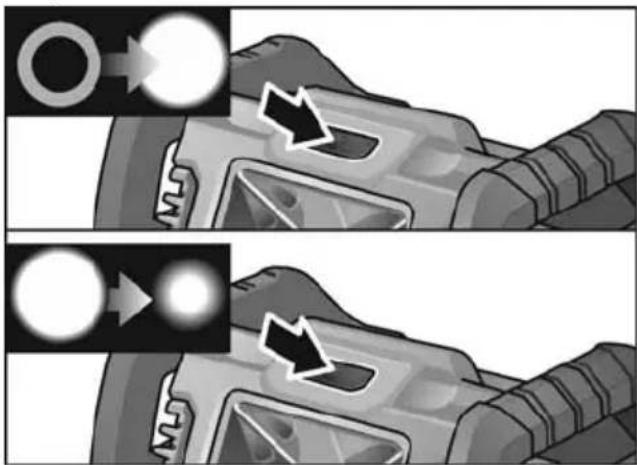

■ leslēdziet vai izslēdziet LED celtniecības akumulatora prožektoru, nospiežot ieslēgšanas/izslēgšanas slēdzi. Atkārtoti nospiežot, iespējams mainīt gaismas intensitāti.

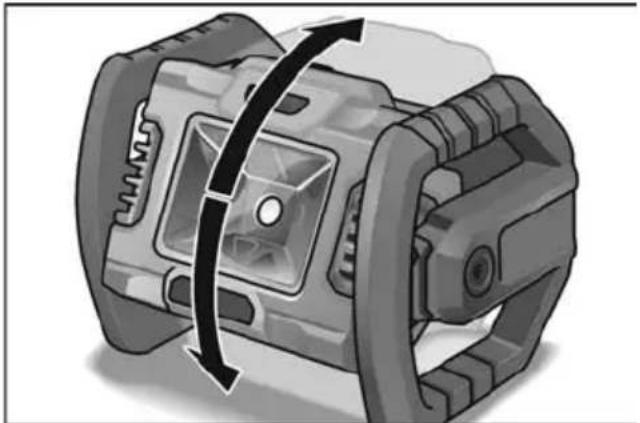

■ Luktura galvu statīvā var grozīt par 360°.

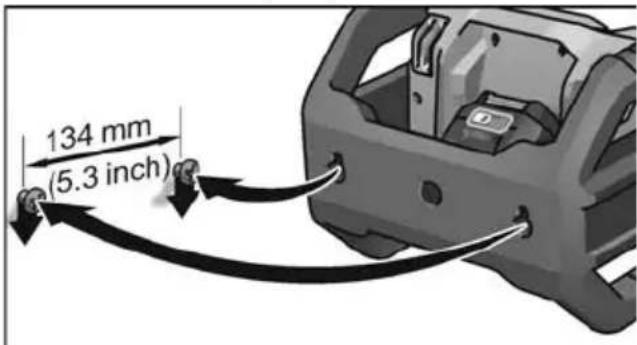

Lai montētu LED celtniecības akumulatora prožektoru uz sienas vai statīva, izmantojiet sienas stiprinājumu urbumus/ vītni (5/8").

Tehniskā apkope un kopšana

Tīrīšana

BRĪDINĀJUMS!

Pirms sākat jebkādu darbu pie elektroinstrumenta, izņemiet no ierīces akumulatoru. Neizmantojiet ūdeni un šķidrus tīrīšanas līdzekļus.

■ Notīriet no korpusa netīrumus un puteklus ar otu vai sausu lupatu.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ierīèu nelietojamību, utilizācijas padariet nelietojamus:

• Elektroinstrumentiem, kam nepieciešama strāvas tikla barošana – nonemiet strāvas kabeli;
• Elektroinstrumentiem ar akumulatora barošanu – iznemiet akumulatoru.

Tikai ES valstim:

Neizmetiet elektroinstrumentus mājsaimniecības atkritumos! Saskaņā ar Eiropas 2012/19/ES direktīvu „Par elektris-ko un elektronisko iekārtu atkritumiem“, kas iekļauta nacionālajā likumdošanā, nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai ottreizējai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir markēts, lai varētu pārstrādāt viena veida materiālus.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā.

Tikai ES valstim:

Saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/baterijas jāpārstrādā.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
