KÄYTTÖOHJE CL 2000 18.0 Flex

fi Alkuperäinen käyttöohjekirja 55

Käytetyt symbolit 55

Symbolit laitteessa 55

Turvallisuusasiaa 55

Tekniset tiedot 56

Kuva laitteesta 57

Käyttöohjeet 58

Huolto ja hoito 59

Kierrätysohjeita 59

Vastuun poissulkeminen 59

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa laitteen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit laitteessa

Lue käyttöohjeet ennen laitteen käyttöönottoa!

Kierrätysohjeita (katso sivu 59)!

Älä katso valonlähteeseen!

Valaisimet kovaan käyttöön

IP54

Pölytiiviysluokka 5 ja vesitiiviysluokka 4

Turvallisuusasiaa

VAROITUS!

Lue ohjeet ennen sähkötyökalun käyttöä ja toimi niiden mukaisesti:

• koneen käyttöohje,
• sähkötyökalujen käyttöä koskevat »Yleiset turvallisuusohjeet« oheisessa vihkosessa (dokumentti nro: 315.915),
• käyttöpaikalla voimassa olevat ohjeet ja työsujelumääräykset.

Määräystenmukainen käyttö

LED-akkutyömaavalaisin CL 2000 18.0 on tarkoitettu

• ammattikäyttöön teollisuudessa ja työpajoissa,
• työkohteen tarkkaan valaisuun;
  – huonetilojen valaisuun:

LED-akkutyömaavalaisin CL 2000 18.0 ei sovellu

– valaisuun tie- ja katuliikenteessä.

LED-akkutyömaavalaisin turvallisuusohjeet

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

• Älä käytä LED-akkutyömaavalaisinta räjähdysvaarallisessa ympäristössä.
• Älä suuntaa valosädettä ihmisiä tai eläimiä kohti tai katso itse valosäteeseen, ei edes kauempaa.
• Älä peitä lampun päätä LED-akkutyömaavalaisimen ollessa käytössä. Lampun pää lämpenee käytössä ja saattaa aiheuttaa palovam-moja, jos siitä syntyvä lämpö ei pääse poistumaan.
• Älä käytä LED-akkutyömaavalaisinta tieliikenteessä.

■ Poista akku LED-akkutyömaavalaisimesta aina ennen siihen kohdistuvia toimenpiteitä (esim. kiinnitys, huolto jne.) sekä sen kuljetuksen ja säilytyksen ajaksi.

- Älä anna lasten käyttää LED-akkutyömaavalaisinta. Se on tarkoitettu vain ammattikäyttöön. Valo voi vahingossa häikäistä lapsia itseään tai muita henkilöitä.

■ Älä avaa akkua. Oikosulun vaara.

- Älä altista akkua kuumuudelle, esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara.

Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista ja jos esiintyy oireita, hakeudu lääkärinhoitoon.

Höyryt saattavat ärsyttää hengitysteitä.

■ Lataa akut vain valmistajan määräämässä latauslaitteessa. Kun määrätyntyppisille akuille tarkoi- tettua latauslaitetta käytetään muiden akkujen lataamiseen, on tulipalon vaara.

■ Akku saattaa vaurioitua terävien esineiden, kuten naulat tai ruuvitaltat, tai muun ulkoisen voiman vaikutuksesta. Tällöin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.

Tässä valaisimessa olevan valonlähteen saa vaihtaa vain valmistaja, sen valtuuttama huoltoliike tai vastaavasti pätevä henkilö.

Tekniset tiedot

	CL 2000 18.0
Konetyyppi LED-akkutyömaavalaisin
Litiumioniakku V/Ah		18,0/2,5 tai18,0/5,0
Valaisuaika 2,5 Ah5,0 Ah	h	~ 2,5~ 5
Kokonaisvalovirta Im 1200/2000
Paino »EPTA-menetelmän 01/2003« mukaan (ilman akkua)	kg 2,4
Koko (P x L x K) mm 230x182,3x189,3
Valonheitimen maks. valaisema ala	m3	80
Asennuskorkeus(vain sisäkäyttöön)	m	≤3
Suojausluokka		III / ◇

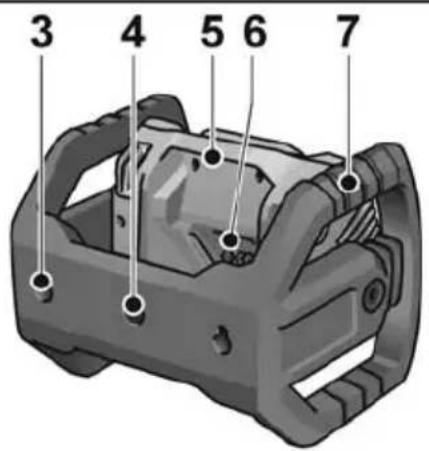

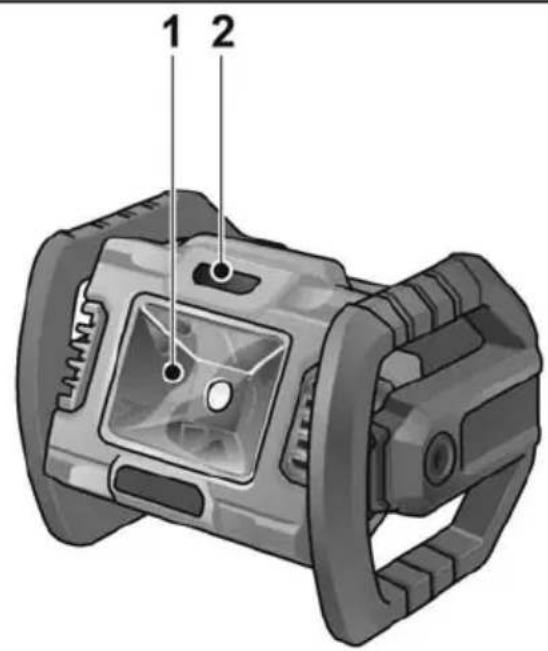

Kuva laitteesta

1 2

3 4 5 6 7

10 9 8

10 9 8

1 Lampunpään suojalasi
2 Käynnistyskytkin
3 Seinäkiinnitysreiät
4 Jalustakierre (5/8")
5 Lampunpää

6 Akkulokero
7 R u n k o

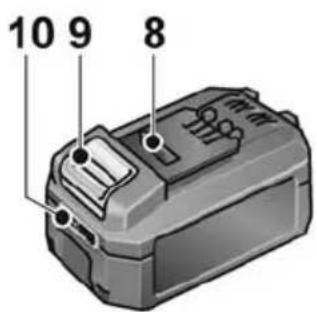

8 Litiumioniakku (2,5 Ah tai 5,0 Ah)
9 Akun lukituksen vapautuspainike
10 Akun tilanäyttö

Käyttöohjeet

VAROITUS!

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Ennen käyttöönottoa

Ota sähkötyökalu ja tarvikkeet pois pak-kauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

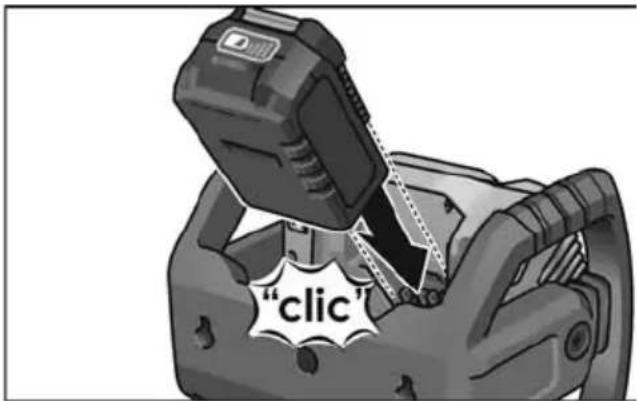

Akun kiinnitys/vaihto

■ Työnnä ladattu akku sähkötyökaluun kunnolla lukitukseen saakka.

"clic"

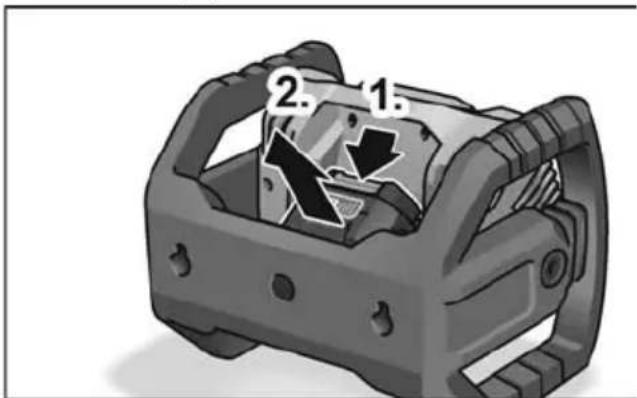

- Irrota akku painamalla lukituksen vapautuspainikkeita (1.) ja vetämällä akku irti (2.).

2. 1.

VARO!

Kun akku ei ole käytössä, suojaa sen virtanavat. Irtonaiset metallikappaleet voivat oikosulkea virtanavat. Tällöin on räjähdys- ja tulipalovaara!

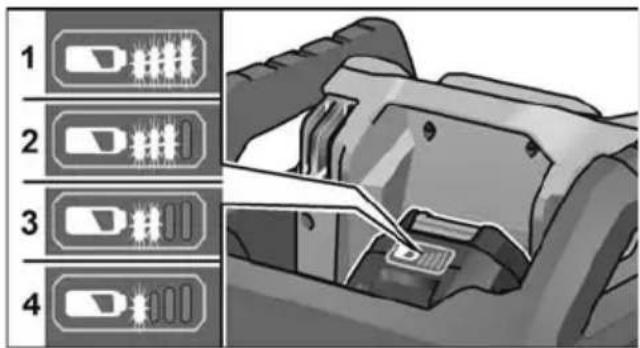

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED- valoista.

1 2 3 4

Näyttö sammuu 5 sekunnin kuluttua. Jos LED vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa.

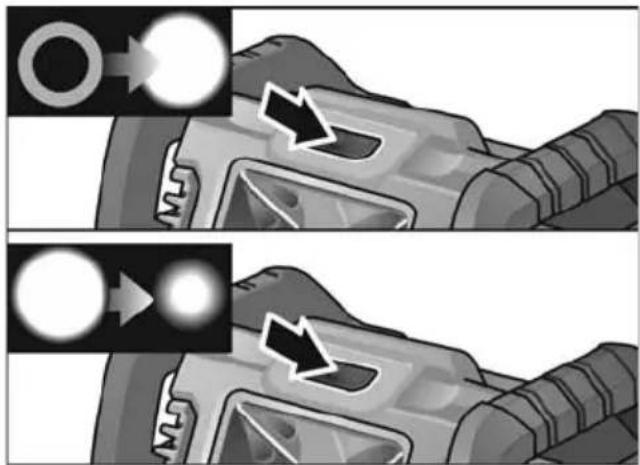

Käynnistys ja pysäytys

■ Sytytä tai sammuta LED-akkutyömaavalaisin virtakytkintä painamalla. Uudelleen painamalla voit muuttaa valon voimakkuutta.

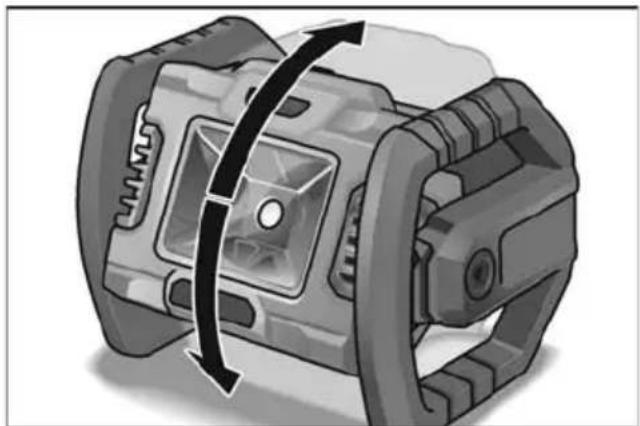

■ Lampunpäätä voi kiertää 360°.

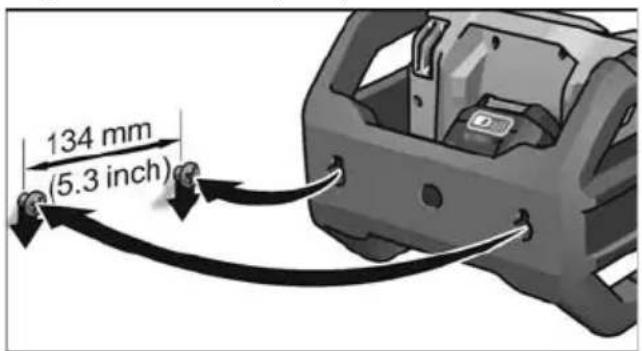

■ LED-akkutyömaavalaisimen voi kiinnittää seinään tai jalustaan käyttämällä seinäkiinnitysreikiä/jalustakierrettä (5/8").

Irrota akku laitteesta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Älä käytä vettä tai nestemäisiä puhdistusaineita.

Pyyhi kotelo puhtaaksi liasta ja pölystä pensselillä tai kuivalla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme:

www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Käytetyt sähkötyökalut on ennen hävittämistä tehtävä käyttökelvottomiksi:

- irrottamalla verkkojohto verkkokäyttöisistä sähkötyökaluista, - irrottamalla akku akkukäyttöisistä sähkötyökaluista.

Vain EU-maat:

Käytöstä poistetut sähkötyökalut eivät kuulu sekajätteisiin!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkötyökalut kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

Raaka-aineet uusiokäyttöön jätehuollon asemasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maat:

Vialliset tai loppuunkäytetyt akut/paristot tulee toimittaa kierrätykseen direktiivin 2006/66/EY mukaisesti.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epäasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.
