Tuotetyyppi	Langaton LED-työmaavalaisin
Malli	CL 5000 10.8 (yhteensopiva 10.8 V ja 18 V)
Merkki	Flex
Virtalähde	Litiumioniakku 10.8 V / 18 V (ei sisälly)
Kokonaisvalovirta max.	5000 lm (18 V akulla)
Mitat (P x L x K)	294 x 214 x 200 mm
Paino (ilman akkua)	1,9 kg
Suojausluokka	III (erittäin matala jännite)
IP-luokitus (ilman akkua)	IP65
IK-luokitus	IK07
USB-C-portti	Kyllä, lähtö 5 V / 1 A (älypuhelinten lataamiseen)
Pään suuntaus	Kallistettavissa 90° ylöspäin ja 20° alaspäin
Seinäkiinnitys	Seinäkiinnitysreiät
Jalustakiinnitys	Kierre 5/8"
Sisäänrakennettu koukku	Kyllä, sisäänvedettävä
ECO-tila	Kyllä, automaattinen siirtyminen 300 lm:iin akun lopussa
Lataustason näyttö	LED-valo akussa
Huolto	Puhdista kuivalla liinalla; älä käytä vettä tai nestemäisiä tuotteita
Turvallisuusohjeet	Älä katso valonlähteeseen; noudata vähimmäisetäisyyttä

Usein kysytyt kysymykset - CL 5000 10.8 Flex

Mikä on Flex CL 5000 10.8 -akkukesto?

Akunkesto riippuu akun kapasiteetista. 10.8 V / 2,5 Ah akulla se on noin 1h25 (10% vähennys). 10.8 V / 4,0 Ah akulla se on noin 2h. Maksimaalisen keston saavuttamiseksi käytä 18 V / 8,0 Ah akkua, joka antaa 4h45.

Miten akku asennetaan valaisimeen?

Aseta ladattu akku lokeroon, kunnes se napsahtaa paikalleen napsaus. Poistaaksesi paina vapautuspainiketta ja vedä se ulos.

Voidaanko Flex CL 5000 10.8 asentaa seinään tai jalustaan?

Kyllä, siinä on seinäkiinnitysreiät ja 5/8'' kierre jalustaa varten. Myös sisäänvedettävä koukku on sisäänrakennettu.

Miten valaisimen kirkkautta säädetään?

Käytä laitteen kirkkauden säätöpaineita lisätäksesi tai vähentääksesi kirkkautta. Pitkä painallus vähennyspainikkeesta aktivoi ECO-tilan (300 lm).

Voinko ladata älypuhelintani valaisimen kautta?

Kyllä, sisäänrakennettu USB-C-portti antaa 5 V / 1 A lähdön älypuhelinten lataamiseen. Huomioi, että portti kytkeytyy automaattisesti pois 2 tunnin kuluttua lampun sammumisesta.

Millaista akkua CL 5000 10.8 kanssa käytetään?

Käytä ainoastaan yhteensopivia FLEX-litiumioniakkuja, 10.8 V tai 18 V. Lataa vain FLEXin suosittelemilla latureilla.

Mitä tehdä, jos akun merkkivalo ei syty?

Jos painikkeen painamisen jälkeen mikään LED ei syty, akku on todennäköisesti viallinen ja se on vaihdettava.

Miten Flex LED -valaisin puhdistetaan?

Ennen puhdistusta irrota akku. Käytä harjaa tai kuivaa liinaa pölyn ja lian poistamiseen. Älä koskaan käytä vettä tai nestemäisiä tuotteita.

Onko valaisin vedenpitävä?

Suojausluokitus on IP65 (ilman akkua), mikä tarkoittaa, että se on suojattu vesisuihkuilta ja pölyltä. Se soveltuu vaativiin työmaaolosuhteisiin.

Miten valaisimen päätä käännetään?

Päätä voidaan kallistaa manuaalisesti 90° ylöspäin ja 20° alaspäin valokeilan suuntaamiseksi. Käsittele sitä varovasti.

Mistä löydän varaosia?

Räjäytyskuvat ja osaluettelot ovat saatavilla sivustolla www.flex-tools.com. Anna korjaukset FLEX-valtuutetulle huoltoliikkeelle.

KÄYTTÖOHJE CL 5000 10.8 Flex

Käytetyt symbolit 74

Symbolit laitteessa 74

Turvallisuusasiaa 74

Tekniset tiedot 76

Kuva laitteesta 77

Käyttöohjeet 78

Huolto ja hoito 80

Kierrätysohjeita 80

Vastuun poissulkeminen 80

Käytetyt symbolit

VAROITUS!

Viittaa välittömästi uhkaavaan vaaraan.

Ohjeen noudattamatta jättäminen saattaa johtaa kuolemaan tai vakaviin loukkantumisiin.

VARO!

Viittaa mahdollisesti vaaralliseen tilanteeseen.

Ohjeen noudattamatta jättäminen saattaa johtaa loukkaantumisiin tai esinevaurioihin.

OHJE

Viittaa laitteen käyttöä koskeviin ohjeisiin ja tärkeisiin tietoihin.

Symbolit laitteessa

Lue käyttöohjeet ennen laitteen käyttöönottoa!

Kierrätysohjeita (katso sivu 80)!

Älä katso valonlähteeseen!

Pidä vähimmäisetäisyys kaikkiin valaistaviin pintoihin. Jos etäisyys on liian lyhyt, valaistut kohteet voivat ylikuumentua!

Valaisimet kovaan käyttöön

Suojausluokka III (suojaava pienoisjännite)

Turvallisuusasiaa

VAROITUS!

Ennen kuin alat käyttää laitetta, lue seuraavat, ja noudata kaikkea niissä sanottua:

• tämä käyttöohje,
  – voimassa olevat käyttöä koskevat määräykset ja onnettomuudenehkäisymääräykset Tämä laite on tekniikan nykytason mukainen, ja sen rakenne vastaa hyväksyttyjä turvamääräyksiä. Siitä huolimattalaite voi käytön aikana vaarantaa käyttäjän tai sivullisen hengen ja terveyden taikka laite tai muut esineet voivat vaurioitua. Valaisinta saa käyttää vain käyttötarkoituksen mukaisesti ja moitteettomassa kunnossa. Turvallisuuden vaarantavat viat on korjattava viipymättä.

Määräystenmukainen käyttö

Akkukäyttöinen LED-työmaavalaisin CL 5000 10.8/18.0 / CL 10000 10.8/18.0 on tarkoitettu seuraaviin:

• ammattikäyttöön teollisuudessa ja työpajoissa,
• työkohteen tarkkaan valaisuun;
  – huonetilojen valaisuun:

Akkukäyttöinen LED-työmaavalaisin CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ei sovellu seuraaviin:

– valaisuun tie- ja katuliikenteessä.

Akkukäyttöistä LED- työmaavalaisinta koskevat turvamääräykset

VAROITUS!

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet myöhempää käyttötarvetta varten.

• Älä käytä LED-akkutyömaavalaisinta räjähdysvaarallisessa ympäristössä.
• Älä suuntaa valosädettä ihmisiä tai eläimiä kohti tai katso itse valosäteeseen, ei edes kauempaa.
• Älä peitä valoyksikköä, kun LËD-akkutyömaavalaisin on toiminnassa. Lampun pää lämpenee käytössä ja saattaa aiheuttaa palovam-moja, jos siitä syntyvä lämpö ei pääse poistumaan.

- Älä käytä LED-akkutyömaavalaisinta tieliikenteessä.

- Irrota akku LED-akkutyömaavalaisimesta aina ennen kuin aloitat mitään LED-akkutyömaavalaisimen parissa tehtäviä töitä (esim. kiinnitys, huolto) sekä ennen kuljetusta.

- Älä anna lasten käyttää LED-akkutyömaavalaisinta. Se on tarkoitettu vain ammattikäyttöön. Valo voi vahingossa häikäistä lapsia itseään tai muita henkilöitä.

- Älä altista akkua kuumuudelle, esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara.

Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista ja jos esiintyy oireita, hakeudu lääkärinhoitoon. Höyryt saattavat ärsyttää hengitysteitä.

■ Akku saattaa vaurioitua terävien esineiden, kuten naulat tai ruuvitaltat, tai muun ulkoisen voiman vaikutuksesta. Tällöin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.

Tässä valaisimessa olevan valonlähteen saa vaihtaa vain valmistaja, sen valtuuttama huoltoliike tai vastaavasti pätevä henkilö.

Turvallisuusohjeet akkujen käyttämiseen

■ Älä avaa akkua. Oikosulun vaara.
- Älä altista akkua kuumuudelle tai esim. pitkäaikaiselle auringonvalolle, tulelle, vedelle tai kosteudelle. Räjähdysvaara.
Jos akku vaurioituu tai sitä käytetään ohjeiden vastaisesti, siitä saattaa vapautua höyryjä. Huolehdi raittiin ilman saannista, ja hakeudu vaivojen ilmetessä lääkäriin. Höyryt saattavat ärsyttää hengitysteitä.
Väärinkäytettynä akusta saattaa vuotaa ulos nestettä. Varo kosketuksiin joutumista. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
Käytä FLEX-akkuja ainoastaan FLEX-koneiden ja FLEX-lisävarusteiden ja - tarvikkeiden kanssa. Vain sillä tavoin akku on suojassa vaaralliselta ylikuormittumiselta.
■ Lataa akut vain valmistajan suosittamalla laturilla. Kun määrätyntyppisille akuille tarkoitettua latauslaitetta käytetään muiden akkujen lataamiseen, syntyy tulipalovaara.
■ Akku saattaa vaurioitua terävien esineiden kuten naulojen tai ruuvitaltan sekä ulkoisen voiman vaikutuksesta. Seurauksena voi olla sisäinen oikosulku ja akku voi palaa, savuta, räjähtää tai ylikuumentua.

Tekniset tiedot

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Konetyyppi LED-akkutyömaavalaisin
Litiumioniakku V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Valaisuaika- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Suurin kokonaisvalovirta (+18 V -akku) lm	5000 10000
Paino (ilman akkua) kg 1,9 3,6
Koko (P x L x K) mm 294x214x200 349x290x208
Asennuskorkeus(vain sisäkäyttöön)	m	≤3
Suojausluokka		III / ◆
IP Code IP65 (ilman akkua)
IK Code IK07

Kuva laitteesta

1 Lampunpään suojalasi
2 Akkulokero
3 Käynnistyskytkin
4 Valon voimakkuuden säätöpainikkeet Valon voimakkuuden säätö
5 USB-C-liitäntä
6 Akkulokero

7 Seinäkiinnitysreiät
8 Jalustakierre (5/8")
9 Teline ja koukku seinäripustusta varten
10 Litiumioniakku
11 Akku
12 Akun tilanäyttö

Käyttöohjeet

VAROITUS!

Irrota akku aina ennen kuin aloitat mitään laitteen parissa tehtäviä töitä.

Ennen käyttöönottoa

Ota laite ja tarvikkeet pois pakkauksesta ja tarkista, ettei toimituksesta puutu mitään ja ettei ole kuljetusvaurioita.

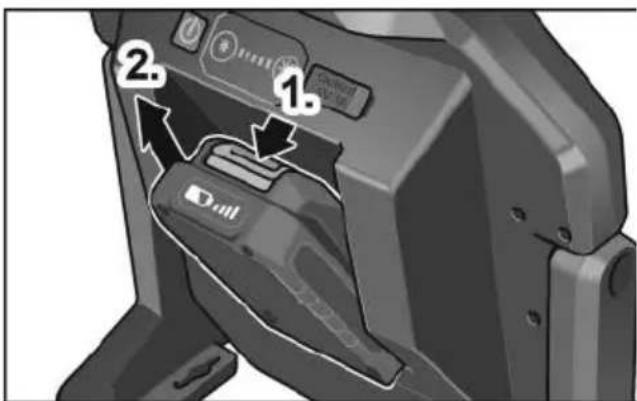

Akun kiinnitys/vaihto

■ Työnnä ladattu akku laitteeseen niin, että se lukittuu kunnolla.

- Irrota akku painamalla lukituksen vapautuspainiketta (1.) ja vetämällä akku irti (2.).

Kun akku ei ole käytössä, suojaa sen virtanavat. Irtonaiset metallikappaleet voivat oikosulkea virtanavat. Tällöin on räjähdys- ja tulipalovaara!

Akun varaustila

■ Painiketta painamalla voi tarkastaa akun varaustilan sitä ilmaisevista LED- valoista.

Näyttö sammuu 5 sekunnin kuluttua. Jos LED vilkkuu, akku täytyy ladata. Jos painikkeen painamisen jälkeen yksikään LED ei pala, akku on rikki ja se täytyy vaihtaa.

ECO-tila

LED-akkutyömaavalaisimissa on muistutustoiminto, joka varoittaa akun varauksen laskusta. Vilkahdettuaan 3 kertaa valaisin siirtyy automaattisesti ECO-tilaan, jossa valon voimakkuus on 300 lm. Aika riittää akun vaihtamiseen.

Kirkkausnäyttö vilkkuu ECO-tilassa.

• Jotta käyttöajasta saadaan mahdollisimman pitkä, valaisin voidaan siirtää ECO-tilaan manuaalisesti painamalla kirkkaudenalennuspainiketta pitkään.
  – Jos akun varaus riittää, ECO-tilasta voidaan poistua painamalla mitä tahansa painiketta.

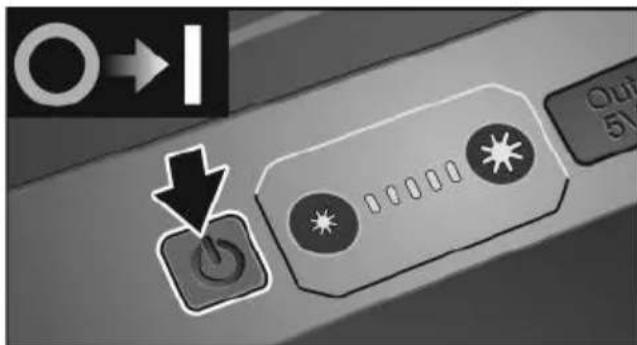

Käynnistys ja pysäytys

■ LED-akkutyömaavalaisin sytytetään ja sammutetaan painamalla virtakytkintä.

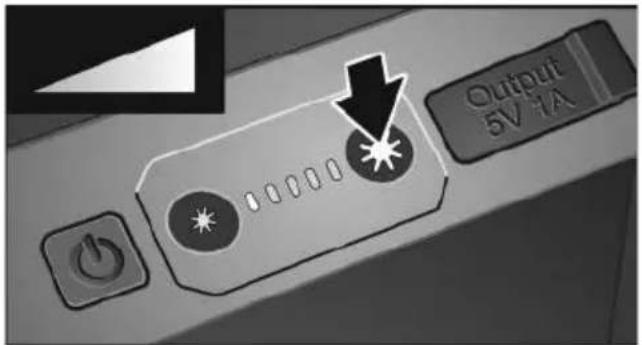

■ Valon voimakkuutta muutetaan painamalla valon voimakkuuden säätöpainikkeita.

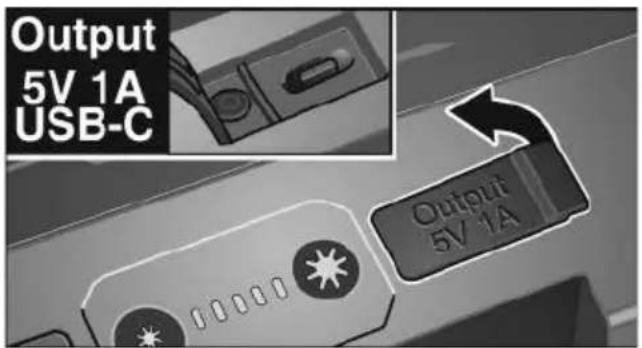

USB-C-liitäntä

Integroitua USB-C-liitäntää voidaan käyttää esimerkiksi älypuhelimen lataamiseen.

HUOMAUTUS

Kun lamppu on sammunut, USB-C-liitäntä deaktivoidaan automaattisesti 2 tunnin kuluttua.

Kiinnitys

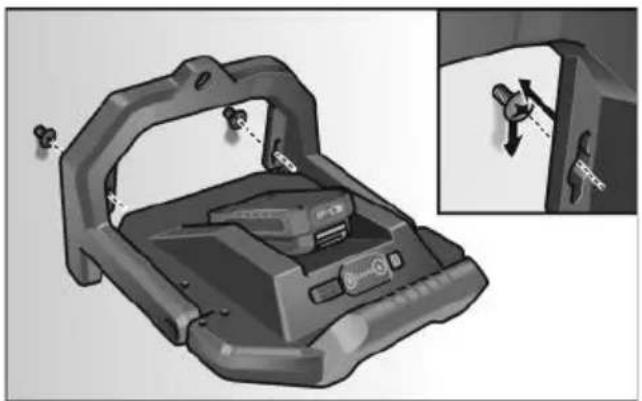

Kiinnitä LED-akkutyömaavalaisin seinään seinäkiinnitysreikien avulla.

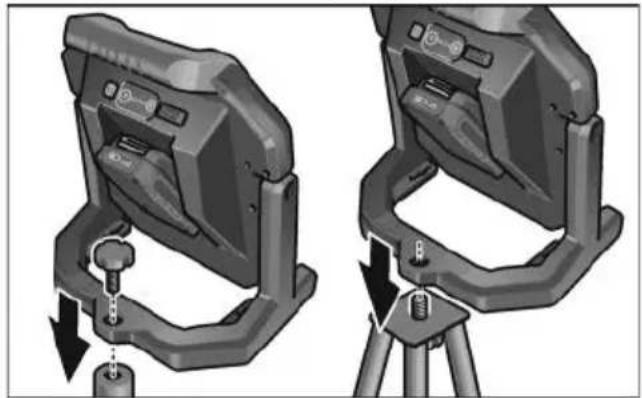

■ Kiinnitä LED-akkutyömaavalaisin jalustaan kierteen (5/8") avulla.

Käytät koukkua omalla vastuullasi!

i HUOMAUTUS

Suosittelemme asettamaan LED-akkutyömaavalaisimen turvalliselle alustalle tai kiinnittämään sen tukevaan jalustaan.

■ Jos aiot ripustaa LED-akkutyömaavalaisimen, käännä telineessä oleva koukku auki (1.), kierrä sitä 180° (2.) ja ripusta roikkumaan (3.).

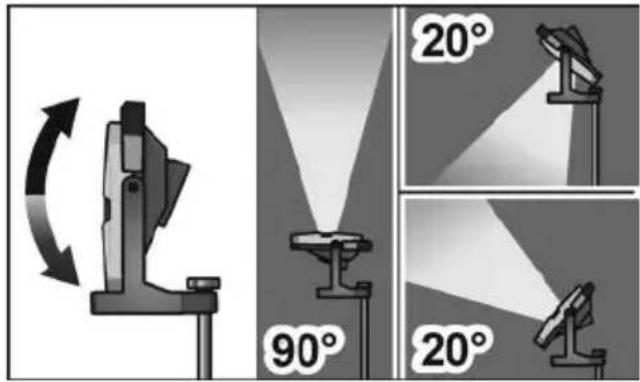

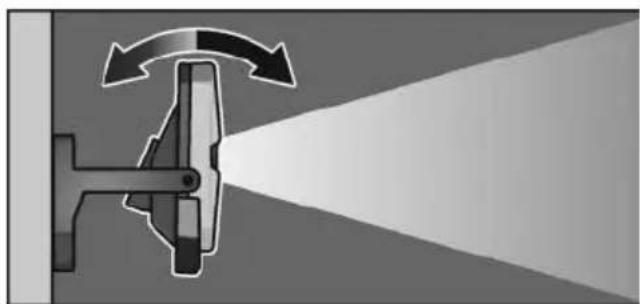

Kääntötoiminto

Valoyksikkö kääntyy 90° ylöspäin ja 20° alaspäin.

Irrota akku aina ennen kuin aloitat mitään laitteen parissa tehtäviä töitä.

Älä käytä vettä tai nestemäisiä puhdistusaineita.

■ Pyyhi kotelo puhtaaksi liasta ja pölystä pensselillä tai kuivalla kankaalla.

Korjaukset

Korjaukset saa suorittaa vain valmistajan valtuuttama huoltoliike.

Varaosat ja tarvikkeet

Räjäytyskuvat ja varaosaluettelot löydät kotisivuiltamme: www.flex-tools.com

Kierrätysohjeita

VAROITUS!

Käytetyt sähkölaitteet on ennen hävittämistä tehtävä käyttökelvottomiksi:

- verkkovirralla toimivat sähkölaitteet irrottamalla verkkovirtajohto, - akkukäyttöiset sähkölaitteet irrottamalla akku.

Vain EU-maat:

Käytöstä poistetut sähkölaitteet eivät kuulu sekajätteeseen!

Sähkö- ja elektroniikkalaiteromusta annetun EU-direktiivin 2012/19/EU ja sen voimaansaattavien kansallisten säädösten mukaisesti tulee käytöstä poistetut sähkölaitteet kerätä erikseen ja toimittaa asianmukaiseen hyötykäyttöpisteeseen.

Raaka-aineet uusiokäyttöön jätehuollon asemasta.

Hävitä laite, tarvikkeet ja pakkaus ympäristöystävällisesti toimittamalla ne kierrätykseen. Lajipuhdasta kierrätystä varten muoviosissa on merkintä.

VAROITUS!

Älä heitä akkuja/paristoja talousjätteisiin, tuleen tai veteen. Älä avaa käytöstä poistettuja akkuja.

Akut/paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Vain EU-maat:

Vialliset tai loppuunkäytetyt akut/paristot tulee toimittaa kierrätykseen direktiivin 2006/66/EY mukaisesti.

OHJE

Lisätietoja kierrätysmahdollisuuksista saat alan liikkeistä!

Vastuun poissulkeminen

Valmistaja ja valmistajan edustaja eivät vastaa vahingoista tai voiton menetyksestä, joiden syynä on liiketoiminnan keskeytyminen johtuen tuotteesta tai siitä, ettei tuotetta mahdollisesti voida käyttää.

Valmistaja ja tämän edustaja eivät vastaa vahingoista, joiden syynä on epääasiallinen käyttö tai laitteen käyttö yhdessä muiden valmistajien tuotteiden kanssa.
