BRUKSANVISNING CL 5000 10.8 Flex

Underhåll och skötsel 73

Skrotningsanvisningar 73

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation.

Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagning!

Skrotning och avfallshantering (se sida 73)!

Titta inte in i lampan!

Håll minimiavståndet till alla bestrålade ytor och föremål. Om avståndet underskrids finns det risk för överhettning av bestrålade föremål!

Lampor för användning i krävande miljöer

Skyddsklass III (klenspänning)

För din säkerhet

WARNING!

Innan du använder apparaten ska du läsa och följa :

• den föreliggande bruksanvisningen
  – de gällande driftbestämmelserna och föreskrifterna för undvikande av olycksfall Den här apparaten innehåller den senaste tekniken och har konstruerats enligt erkända säkerhetsbestämmelser. Trots detta kan apparaten vid användning utgöra en fara för användarens eller tredje parts liv och hälsa, eller så kan apparaten eller andra föremål skadas. Lampan får bara användas för avsett-syfte och i felfritt skick. Brister som försämrar säkerhetenmåste omedelbart åtgärdas.

Avsedd användning

Den batteridrivna LED-bygglampan CL 5000 10.8/18.0 / CL 10000 10.8/18.0 är avsedd

– för yrkesmässig användning inom industri och hantverk,
– för utvald belysning på arbetsplatsen,
- belysning av rum och utrymmen.

Den batteridrivna LED-bygglampan CL 5000 10.8/18.0 / CL 10000 10.8/18.0 är inte avsedd

– för belysning i gatutrafik.

Säkerhetsanvisningar för batteridrivna LED-bygglampor

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Arbeta inte med den batteridrivna LED-bygglampan i omgivningar det finns risk för explosioner.

Rikta inte ljusstrålen mot personer eller djur och titta inte själv direkt in i ljusstrålen inte heller på större avständ.
Täck inte över lamphuvudet medan den batteridrivna LED-bygglampan är i drift. Ljushuvudet värms upp under drift och kan orsaka brännskador, om denna hetta inte kommer ut.
■ Använd inte den batteridrivna LED-bygglampan i gatutrafik.
■ Ta ut batteriet ur den batteridrivna LED-bygglampan före alla arbeten på lampan (t.ex. montering, underhåll osv.) samt vid transport och förvaring av den.
■ Låt inte barn använda den batteridrivna LED-bygglampan. De är avsedda för professionell användning. Barn kan oavsiktligt blända sig själva eller personer.
■ Skydda batteriet mot värme, t.ex. även mot ihållande solsken, eld, vatten och fuktighet. Explosionsrisk.
■ Om batteriet skadas eller används på olämpligt sätt, kan ånga frisläppas. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.
På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre kraftpåverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, röka, explodera eller överhettas.
Ljuskällorna i dessa lampor får endast bytas ut av tillverkaren, dess kundservice eller annan kvalificerad personal.

Säkerhetsföreskrifter för hantering av batterier

• Öppna inte batteriet. Det finns risk för kortslutning.
  ■ Skydda batteriet mot värme, även mot långvarig solstrålning, samt eld, vatten och fukt. Det finns risk för explosion.
  ■ Om batteriet skadas eller används på fel sätt kan ångor tränga ut. Tillför frisk luft och sök vid besvär upp en läkare. Ångor kan irritera andningsvägarna.

■ Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt, skölj med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Läckande batterivätska kan medföra hudirritation eller brännskador.
■ Använd bara FLEX-batterier med FLEX-maskiner och FLEX-tillbehör. Det är enda sättet att skydda batteriet mot farlig överbelastning.
Ladda endast batterierna med laddare som rekommenderas av tillverkaren. Om en laddare som är lämplig för en viss typ av batterier används med andra batterier finns det risk för brand.
På grund av spetsiga föremål som t.ex. en nagel eller skruvmejsel eller på grund av yttre påverkan kan batteriet skadas. Detta kan leda till en intern kortslutning och batteriet kan komma att brinna, ryka, explodera eller överhettas.

Tekniska data

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Typ Batteridriven LED-bygglampa
Litiumjonbatteri V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Ljustid (varaktighet)- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Max. totalt ljusflöde (+18 V batteri) lm 5000 10000
Vikt (utan batteri) kg 1,9 3,6
Storlek (LxBxH) mm 294x214x200 349x290x208
Monteringshöjd(använd endast inomhus)	m	≤3
Skyddsklass		III / ◆
IP Code IP65 (utan batteri)
IK Code IK07

Översikt

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Skyddsglas lamphuvud
2 Handtag
3 Till/Från-knapp
4 Knappar för ljusstyrka Inställning av ljusstyrkan
5 USB-C-anslutning
6 Plats för batteri

7 Hål för väggupphängning
8 Gänga (5/8") för stativ
9 Stativ med krok för väggfäste
10 Batteri
11 Frigöringsknapp för batteri
12 Batteriets laddningsindikering

Bruksanvisning

WARNING!

Dra ut batteriet före alla arbeten på apparaten.

Före start

Packa upp apparat och tillbehör och kontrollera att leveransen är fullständig och att inga transportskador uppstått.

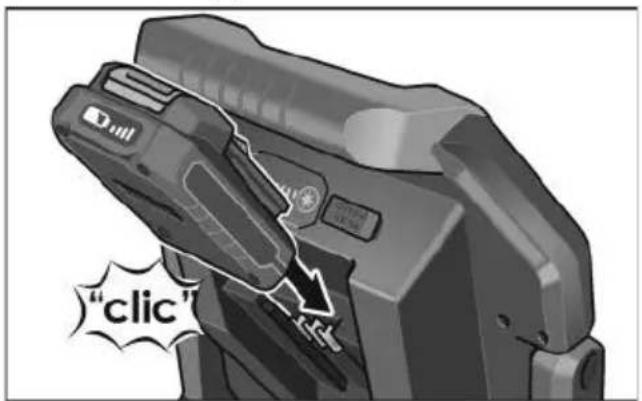

Sätta i/byta batteri

■ Tryck in det laddade batteriet i apparaten tills det snäpper fast helt.

"clic"

■ För att ta ur batteriet, tryck på frigöringsknappen (1.) och dra ur batteriet (2.).

Skydda batterikontakterna när elverktyget inte används. Lösa metalldelar kan kortsluta kontakten, vilket innebär explosions- och brandfara!

Batteriets laddningsnivå

■ Genom att trycka på knappen kan man med hjälp av lysdioderna för batteriets laddningsindikering kontrollera laddningsnivån.

1 2 3 4

Indikeringen slocknar efter fem sekunder. Om en av lysdioderna blinkar måste batteriet laddas. Om ingen lysdiod lyser när man trycker på knappen är batteriet defekt och måste bytas ut.

ECO-läget

Den batteridrivna LED-bygglampan har en påminnelsefunktion för låg batterinivå. Efter tre blinkningar växlar lampan automatiskt över till ECO-läget med en ljusstyrka på 300 lm. Det finns tillräckligt med tid att byta batteri.

I ECO-läget blinkar ljusstyrkeindikeringen.

- Genom att trycka länge på knappen för sänkning av ljusstyrkan kan du ställa in lampan i ECO-läget manuellt för att uppnå längsta möjliga batteritid.

– Genom att trycka på valfri knapp kan du avaktivera ECO-läget igen så länge batterinivån är tillräcklig.

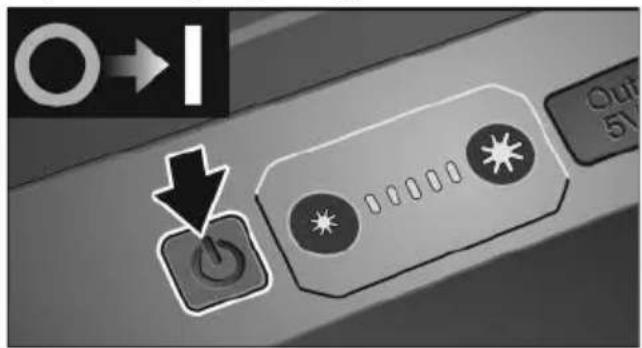

Till- och frånkoppling

Slå på resp. stäng av den batteridrivna LED-bygglampan genom att trycka på på-/avslagningsknappen.

O→I ↓ OUT 5V

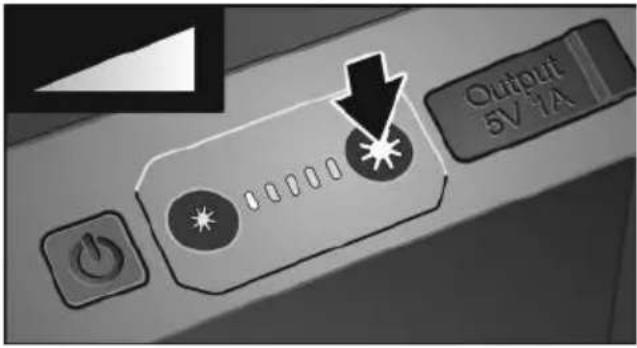

■ Du ändrar ljusstyrkan genom att trycka på knapparna för ljusstyrka.

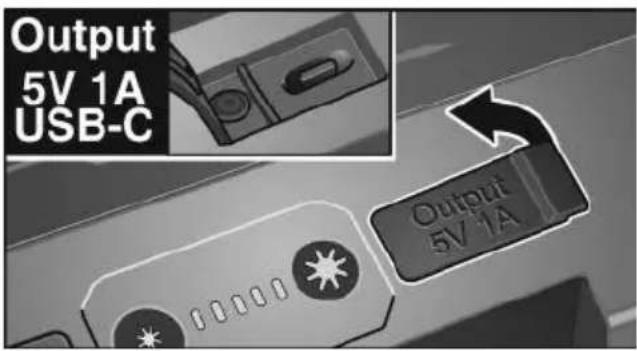

Med den inbyggda USB-C-anslutningen kan du till exempel ladda smartphones.

Output 5V 1A USB-C Output 5V 1A

i OBS

Om lampan är avstängd avaktiveras USB-C-anslutningen automatiskt efter 2 timmar.

Montering

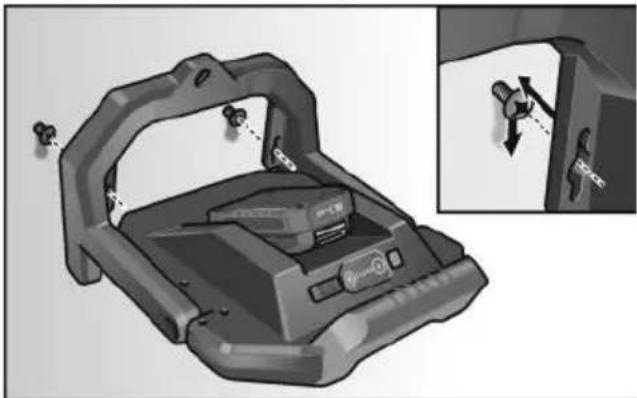

■ Använd hålen för väggupphängning om du vill montera den batteridrivna LED-bygglampan på väggen.

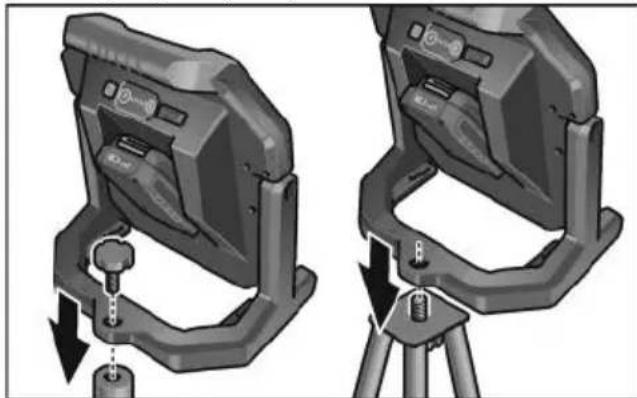

■ Om du vill montera den batteridrivna LED-bygglampan på stativet använder du gängan (5/8").

Användning av kroken sker på egen risk!

i OBS

Vi rekommenderar att du placerar den batteridrivna LED-bygglampan på ett säkert underlag eller skruvar upp den på ett stadigt stativ.

Häng upp den batteridrivna LED-bygglampan genom att fälla ut kroken från stativet (1.), vrida den 180° (2.) och haka fast den (3.).

1. 2. 3.

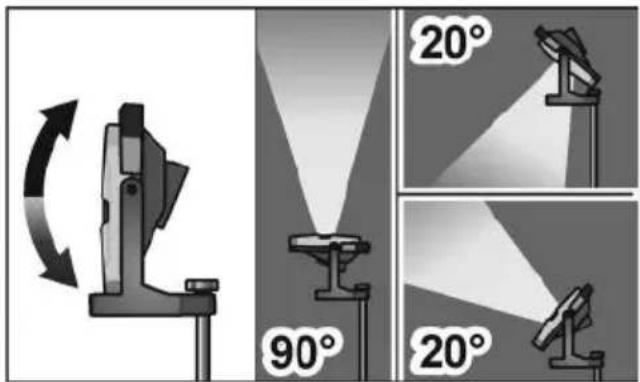

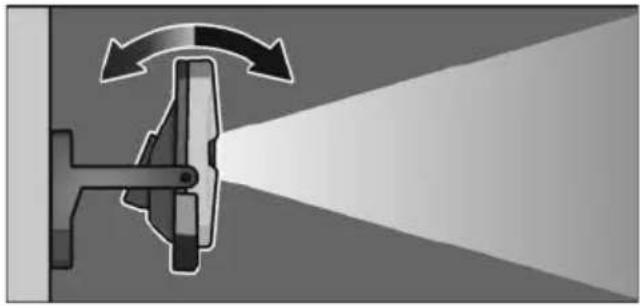

Vridfunktionen

■ Lamphuvudet kan tippas 90° uppåt och 20° nedåt

20° 90° 20°

Underhåll och skötsel

Rengöring

WARNING!

Dra ut batteriet före alla arbeten på apparaten.

Använd varken vatten eller andra flytande rengöringsmedel.

■ Avlägsna smuts och damm på huset med en pensel eller en torr lapp.

Reparation

Reparation får uteslutande utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

Reservdelar och tillbehör

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade elapparaterobrukbara innan de avfallshanteras:

Endast för EU-stater:

Kasta inte elapparater i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU om bortskaffande av avfall som utgörs av eller innehåller elektriska och elektroniska produkter (WEEE) och införlivandet i nationell lagstiftning ska förbrukade elapparater samlas in separat och lämnas in för miljövänlig återvinning.

Materialåtervinning istället för avfallshantering.

Maskin, tillbehör och förpackning kan återvinnas. Plastdelarna är märkta för att underlätta sorteringen vid återvinning.

WARNING!

Kasta aldrig ackumulatorer/batterier i hushållssoporna, i eld eller i vatten. Öppna inte förbrukade ackumulatorer.

Ackumulatorer/batterier ska samlas in, återvinnas eller avfallshanteras på miljövänligt sätt.

Endast för EU-stater:

Enligt direktivet 2006/66/EG måste defekta eller förbrukade ackumulatorer/batterier lämnas in för återvinning.

OBS

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

Tillverkaren och hans representant ikläder sig inget ansvar för skador och förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kunde användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
