MANUAL DE UTILIZARE CL 5000 10.8 Flex
Simboluri folosite 138
Simboluri pe aparat .... 138
Pentru siguranța Dvs.... 138
Date tehnice 140
Dintr-o singură privire ..... 141
Instrucțiune de utilizare ..... 142
Întreținere și îngrijire ..... 144
Indicatii de salubrizare ..... 144
Excluderea răspunderii 145
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE!
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Înainte de punerea în funcțiune citiți Instructiunea de utilizare!
Indicație de salubrizare pentru aparatul vechi (vezi pagina 144)!
Nu priviți spre sursa de lumină!
Păstrați distanța minimă față de suprafețele și obiectele iluminate. În cazul neatingerii distanței, există pericolul de supraîncălzire a obiectelor iluminate!
Sistem de iluminare pentru lucrări difficile
Clasa de siguranță III (tensiune foarte joasă de siguranță)
Pentru siguranța Dvs.
AVERTIZARE!
Înainte de a utiliza aparatul, citiți și urmați indicațiile din:
– prezentul manual de utilizare,
- prescripțiile de utilizare aflate în vigoare în prezent și prevederile privind protecția împotriva accidentelor
Acest aparat este de ultimă generație și a fost fabricat în conformitate cu prevederile consacrate privind măsurile de siguranță. Totuși, în timpul utilizării, aparatul poate comporta pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților; de asemenea, aparatul ori alte obiecte pot suferi deteriorări. Lampa poate fi utilizată numaiconform destinației și trebuie să se afle într-o stare impecabilă. Deficiențele care afectează siguranța trebuie să fie remediate imediat.
Folosire conform destinatiei
Projectorul cu LED-uri și acumulatori pentru constructii CL 5000 10.8/18.0 / CL 10000 10.8/18.0 este destinat
–utilizării în domeniile de industrie mare și mică,
-iluminării precise a spațiilor de lucru, -iluminării încăperilor.
Projectorul cu LED-uri și acumulatori pentru constructii CL 5000 10.8/18.0 / CL 10000 10.8/18.0 nu este adecvat
-iluminarea traficului.
Instrucțiuni privind siguranța pentru proiectorul cu LED-uri și acumulatori pentru construcții
AVERTIZARE!
Toate instrucțiunile privind siguranța și indicațiile din cadrul acestui manual trebuie să fie citite și respectate. Nerespectarea avertismentelor și indicațiilor se poate solda cu electrocutări, incendiu și/sau răniri grave. Păstrați acest manual în vederea consultării ulterioare.
Nu lucrați cu proiectorul cu LED-uri și acumulatori pentru construcții în medii cu potențial exploziv.
Nu orientați fasciculul luminos spre persoane sau animale și nu priviți spre fasciculul luminos nici chiar la distanțe mai mari.
Nu acoperiți capul lămpii în timpul funcționării proiectorului cu LED-uri și acumulatori pentru construcții. În timpul funcționării, capul lămpii se încălzește și poate provoca arsuri din cauza acumulării de căldură.
■ Nu utilizati în trafic proiectorul cu LED-uri și acumulatori pentru construcții.
Înainte de efectuarea oricăror intervenții la proiectorul cu LED-uri și accumulatori (de exemplu, montare, întreținere etc.), precum și în timpul transportului și depozitării acestuia, scoateți acumulatorul din proiectorul cu LED-uri și accumulatori pentru construcții.
Nu permiteți copiilor să utilizeze proiectorul cu LED-uri și acumulatori pentru construcții. Acesta este destinat utilizării profesionale. Copiii ar putea provoca involuntar orbirea proprie sau a altor persoane.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
In cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
■ Sursa de lumină a sistemului de iluminare poate fi înlocuită numai de producător, în cadrul serviciului de asistență tehnică sau de către o altă persoană calificată.
Indicații de securitate privind lucrul cu acumulatoarele
■ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiatii solare continue, foc, apă și umezeală. Există pericol de explozie.
În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
În caz de utilizare greșită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.
- Utilizați acumulatorii FLEX numai în combinație cu mașinile FLEX și accesoriiile FLEX. Numai în acest mod acumulatorul este protejat împotriva suprasolicitării periculoase.
Încărcați acumulatorii numai în încărcăto-arele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
In urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Date tehnice
| CL 5000 10.8/18.0 CL | 10000 10.8/18.0 | ||
| Tipul aparatului | proiector cu LED-uri și acumulatori pentru construcții | ||
| Acumulator litiu-ion V/Ah | 10.8/2,510.8/4,018/2,518/5,018/8,0 | ||
| Durata de iluminare- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0 | h/min | 1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10% | 1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10% |
| Flux luminos total max.(+ accumulator de 18 V) | lm 5000 10000 | ||
| Masa (fără accumulator) kg 1,9 3,6 | |||
| Dimensiune (Lxlxî) mm 294x214x200 349x290x208 | |||
| Înălțime de fixare(numai pentru utilizare în spații interioare) | m | ≤3 | |
| Clasa de protecție | III / | ||
| IP Code IP65 (fără accumulator) | |||
| IK Code IK07 | |||
Dintr-o singură privire
2 Mâner
3 Comutator de pornire/oprire
4 Taste pentru intensitatea luminii
Reglarea luminozității
5 Racord USB-C
6 Locaşul de inserare pentru acumulator
7 Orificii de fixare pe perete
8 Filet (5/8") pentru stativ
9 Cadru cu cârlige pentru montare pe perete
10 Acumulator
11 Tastă de deblocare a accumulatorului
12 Indicator privind starea accumulatorului
Instrucțiune de utilizare
AVERTIZARE!
Inainte de efectuarea oricăror intervenții la aparat, extrageți accumulatorul din interiorul acestuia.
Înaintea punerii în funcțiune
Despachetați aparatul și accesoriiile și verificați dacă pachetul de livrare este complet sau dacă s-au produs deteriorări în timpul transportului.

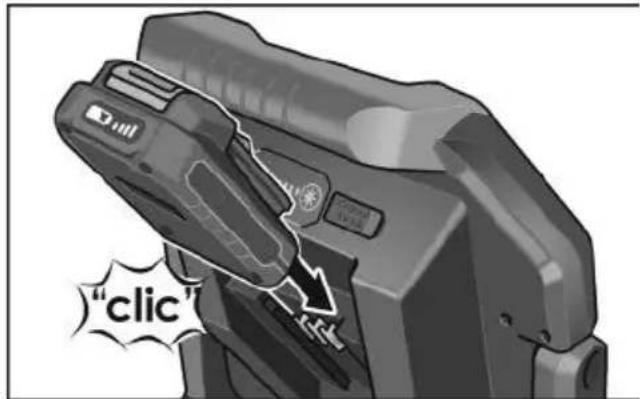

Introducerea/schimbarea acumulatorului
■ Apăsați accumulatorul încărcat în aparat până când se blochează complet.


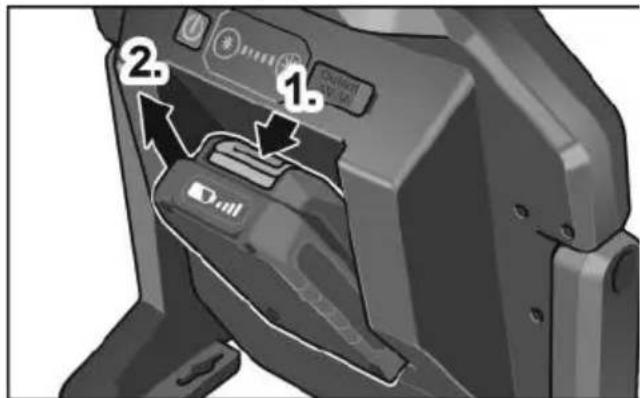

"clic"■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).
In caz de nefolosire, protejati contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

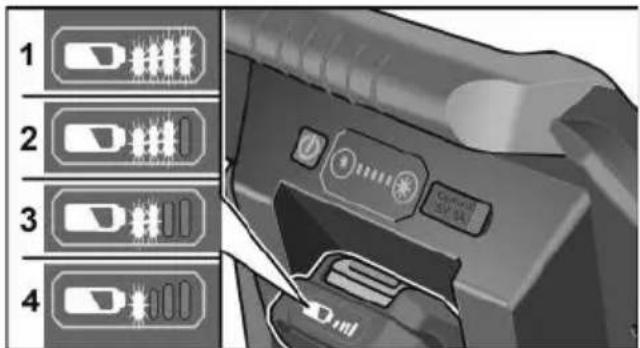

Starea de încărcare a accumulatorului
■ Prin apăsarea tastei, cu ajutorul LEDurilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.
Modul ECO
Proiectoarele cu LED-uri și acumulatori pentru construcții sunt prevăzute cu o funcție de reamintire pentru nivelul scăzut de încărcare a bateriei. După aprinderea intermitentă de 3 ori, lampa comută automat în modul ECO cu o luminozitate de 300 LM. Rămâne suficient timp pentru înlocuirea accumulatorului.
În modul ECO, indicatorul luminozității se aprinde intermitent.
-Printr-o apăsare lungă a tastei de reducere a luminozității, lampa poate fi comutată manual în modul ECO pentru o durată de funcționare cât mai lungă. -Prin apăsarea unei taste oarecare, modul ECO poate fi părăsit dacă nivelul de încărcare a accumulatorului este suficient.

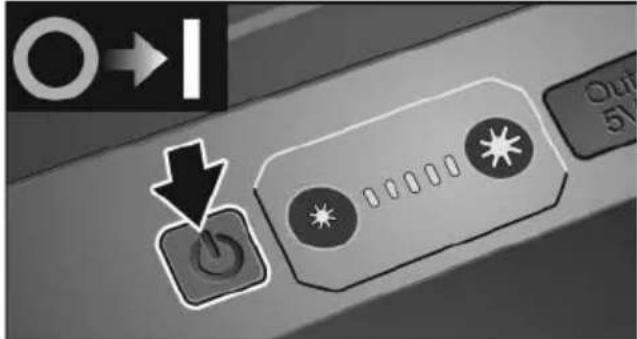

Pornirea și oprirea
■ Conectați, respectiv deconectați proiectorul cu LED-uri și acumulatori pentru constructii apăsând pe comutatorul de pornire/oprire.


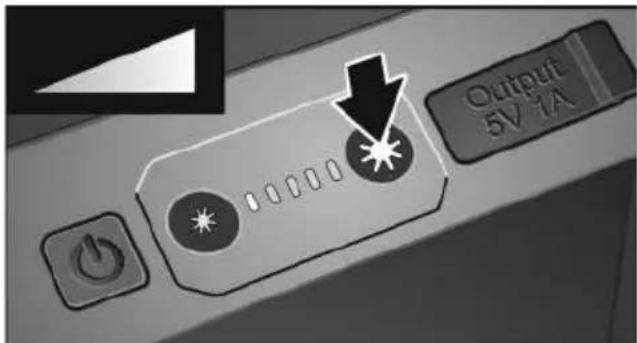

O→I Out 5V■ Luminozitatea poate fi modificată prin apăsarea tastelor de reglare a intensității luminii.


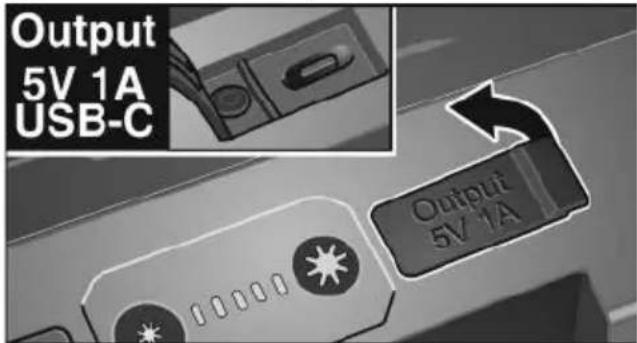

Output 5V TARacord USB-C
Racordul USB-C integrat permite încărcarea de smartphone-uri, de exemplu.
Când lampa este stinsă, racordul USB-C se dezactivează automat după 2 ore.
Montarea

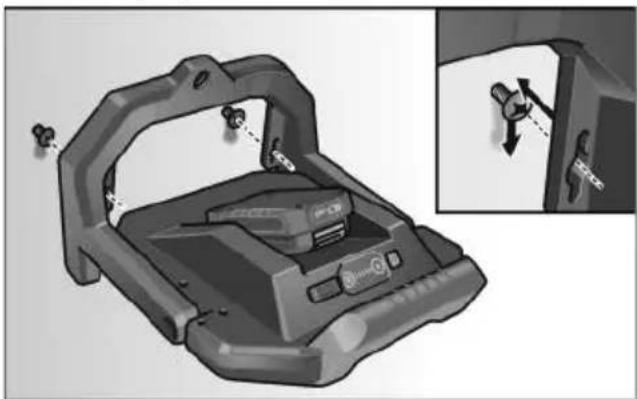

■ Pentru montarea pe perete a proiectorului cu LED-uri și acumulatori pentru construcții, utilizati orificiile de fixare pe perete.

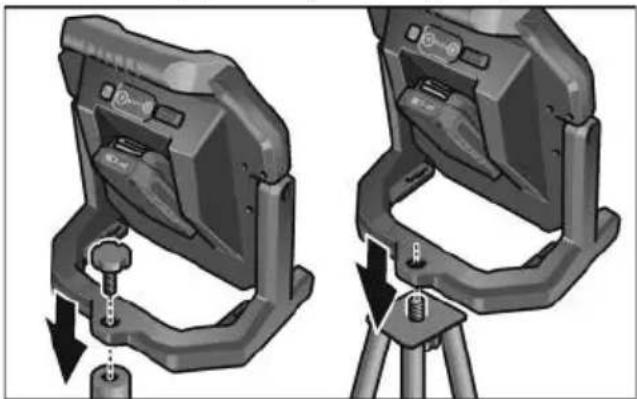

■ Pentru montarea pe stativ a projectorului cu LED-uri și acumulatori pentru constructii, utilizati filetul (5/8").
Utilizarea cârligului comportă pericole!
i OBSERVATIE
Vă recomandăm să așezați proiectorul cu LED-uri și acumulatori pentru construcții pe o suprafață sigură sau să-l înșurubați pe un stativ stabil.
■ Pentru suspendarea proiectorului cu LED-uri și acumulatori pentru construcții, deschideți prin rabatare cârligul din cadru (1.), rotiți-l la 180° (2.) și suspendați-l (3.).


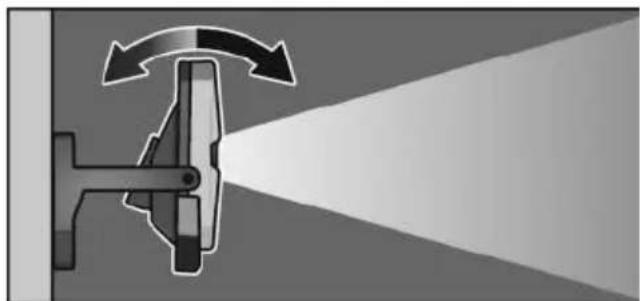

1. 2. 3.Funcția de rabatare

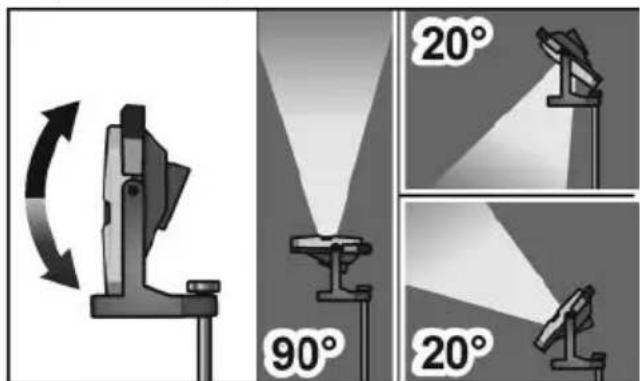

■ Capul lâmpii poate fi rabatat cu 90° în sus și cu 20° în jos.
Întreținere și îngrijire
Curățare
AVERTIZARE!
Înainte de efectuarea oricăror intervenții la aparat, extrageți accumulatorul din interiorul acestuia.
Nu utilizati apă sau detergent lichid.
Înlăturați murdăria și praful de pe carcasă cu o pensulă sau cu o cârpă uscată.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.
Piese de schimb și accesorii
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Aparatele electrice uzatetrebuie scoase din uz înainte de a fi eliminate:
- aparatele electrice cu alimentare de la rețea - prin extragerea cablului de rețea, - aparatele electrice cu acumulatori - prin extragerea acumulatorilor.
Numai pentru țările EU: Nu eliminați aparatele electrice împreună cu deșeurile menajere!
Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice și electronice și prin transpunerea în legislația națională, aparatele electrice uzate trebuie să fie colectate separat și trebuie predate la un centru de reciclare ecologică.
Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.
Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescripțiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material
AVERTIZARE!
Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideți acumulatoarele ieșite din uz. Acumulatoarele/bateriile trebuie să fie colectate, reciclate sau eliminate ca deșeu separat întrun mediu ambiant nepoluant.
Numai pentru țările EU:
defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.
INDICATIE!
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului. Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
