Vrsta izdelka	Brezžični LED gradbeni reflektor
Model	CL 5000 10.8 (združljiv z 10.8 V in 18 V)
Znamka	Flex
Napajanje	Akumulator Li-ion 10.8 V / 18 V (ni vključen)
Največji skupni svetlobni tok	5000 lm (z baterijo 18 V)
Mere (D x Š x V)	294 x 214 x 200 mm
Teža (brez akumulatorja)	1,9 kg
Stopnja zaščite	III (zelo nizka napetost)
Stopnja IP (brez akumulatorja)	IP65
Stopnja IK	IK07
Vrata USB-C	Da, izhod 5 V / 1 A (za polnjenje pametnih telefonov)
Orientacija glave	Nagnjena za 90° navzgor in 20° navzdol
Stenska montaža	Luknje za stensko pritrditev
Montaža na stojalo	Navoj 5/8"
Vgrajen kavelj	Da, zložljiv
ECO način	Da, samodejni prehod na 300 lm ob izpraznitvi baterije
Prikaz stanja napolnjenosti	LED indikator na akumulatorju
Vzdrževanje	Čistiti s suho krpo; ne uporabljajte vode ali tekočih izdelkov
Varnostna navodila	Ne glejte v svetlobni vir; upoštevajte najmanjšo razdaljo

Pogosto zastavljena vprašanja - CL 5000 10.8 Flex

Kakšna je avtonomija baterije pri Flex CL 5000 10.8?

Avtonomija je odvisna od kapacitete akumulatorja. Z akumulatorjem 10,8 V / 2,5 Ah znaša približno 1 h 25 min (pri -10%). Z akumulatorjem 10,8 V / 4,0 Ah znaša približno 2 h. Za največjo avtonomijo uporabite akumulator 18 V / 8,0 Ah, ki omogoča 4 h 45 min.

Kako namestiti akumulator na reflektor?

Vstavite napolnjen akumulator v predel, dokler se ne zaskoči s klikom. Če ga želite odstraniti, pritisnite gumb za sprostitev in ga izvlecite.

Ali je mogoče Flex CL 5000 10.8 namestiti na steno ali stojalo?

Da, ima luknje za stensko pritrditev in navoj 5/8" za stojalo. Vgrajen je tudi zložljiv kavelj.

Kako nastaviti svetlost reflektorja?

Uporabite tipke za jakost svetlobe na napravi za povečanje ali zmanjšanje svetlosti. Dolg pritisk na tipko za zmanjšanje aktivira ECO način (300 lm).

Ali lahko polnim svoj pametni telefon prek reflektorja?

Da, vgrajena vrata USB-C zagotavljajo izhod 5 V / 1 A za polnjenje pametnih telefonov. Upoštevajte, da se vrata samodejno izklopijo 2 uri po izklopu svetilke.

Kakšno baterijo uporabiti s CL 5000 10.8?

Uporabljajte izključno združljive litij-ionske akumulatorje FLEX, v 10,8 V ali 18 V. Polnite samo s polnilci, ki jih priporoča FLEX.

Kaj storiti, če se indikator baterije ne vklopi?

Če po pritisku na gumb za nadzor ne zasveti nobena LED, je akumulator verjetno okvarjen in ga je treba zamenjati.

Kako očistiti LED reflektor Flex?

Pred čiščenjem odstranite akumulator. Uporabite krtačo ali suho krpo za odstranitev prahu in umazanije. Nikoli ne uporabljajte vode ali tekočih izdelkov.

Ali je reflektor vodoodporen?

Stopnja zaščite je IP65 (brez akumulatorja), kar pomeni, da je zaščiten pred vodnimi curki in prahom. Primeren je za težke pogoje na gradbišču.

Kako nagniti glavo reflektorja?

Glavo lahko ročno nagnete za 90° navzgor in 20° navzdol za usmerjanje svetlobnega snopa. Ravnajte previdno.

Kje najti nadomestne dele?

Razstavljene poglede in sezname delov najdete na spletni strani www.flex-tools.com. Popravila zaupajte pooblaščenemu servisnemu centru FLEX.

NAVODILA ZA UPORABO CL 5000 10.8 Flex

Upute za uporabu 128

Održavanje i njega 130

Napuci za zbrinjavanje na otpad ..... 130

Simboli, ki se uporabljajo v teh navodilih . 131
Simboli na električnem orodju ..... 131
Za vašo varnost ..... 131
Tehnične specifikacije 133
Pregled.... 134
Navodila za uporabo 135
Vzdrževanje in nega 137
Podatki o odlaganju 137
Izjava o omejitvi odgovornosti ..... 137

Simboli, ki se uporabljajo v teh navodilih

OPOZORILO!

Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

POZOR!

Označuje morebitno nevarno situacijo.

Če opozorila ne upoštevate, lahko povzročite rahle poškodbe ali materialno škodo.

OPOMBA

Označuje nasvete o uporabi in pomembne informacije.

Simboli na električnem orodju

Pred vklopom električnega orodja preberite navodila za uporabo!

Informacije o odlaganju stare naprave! (oglejte si stran 137)!

Ne glejte v vir svetlobe!

Upoštevajte minimalno razdaljo do vseh osvetljenih površin in predmetov. Če minimalne razdalje ne upoštevate, obstaja nevarnost pregrevanja osvetljenih predmetov!

Svetila za težke obratovalne razmere

Razred zaščite III (zaščitna nizkonapetostna naprava)

Za vašo varnost

OPOZORILO!

Pred uporabo orodja preberite in upoštevajte:

• ta navodila za uporabo,
  – trenutno veljavne obratovalne predpise in predpise za preprečevanje nesreč.
  To orodje je najsodobnejše in zasnovano v skladu s priznanimi varnostnimi predpisi. Kljub temulahko orodje med uporabo ogrozi življenje in zdravje uporabnika ali tretje osebe ali pa se orodje ali drugi predmeti poškodujejo. Svetilo se lahko uporablja samo v skladu z namenom in v brezhibnem stanju. Napake, ki vplivajo na varnosť je treba takoj odpraviti.

Predvidena uporaba

Akumulatorski gradbeni LED-reflektor CL 5000 10.8/18.0 / CL 10000 10.8/18.0 je namenjen

–profesionalni uporabi v industriji in obrti, –ciljani osvetlitvi delovnega območja, –osvetlitvi prostorov.

Akumulatorski gradbeni LED-reflektor CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ni namenjen

-osvetljevanju v cestnem prometu.

Varnostna navodila za akumulatorski gradbeni LED-reflektor

OPOZORILO!

Vsa varnostna opozorila in navodila v teh navodilih za uporabo je treba prebrati in upoštevati. V primeru neupoštevanja opozoril in navodil lahko pride do električnega udara, požara in/ali resnejših poškodb. Ta navodila skrbno shranite za kasnejšo uporabo.

■ Akumulatorskega gradbenega LED-reflektorja ne uporabljajte v okolju, v katerem obstaja nevarnost eksplozije.
■ Ne glejte v svetlobni žarek in ga ne usmerjajte v ljudi ali živali. Tega ne počnite niti z velike razdalje.
■ Ne pokrivajte glave svetila, medtem ko akumulatorski gradbeni LED-reflektor deluje. Ta se med delovanjem segreje in lahko povzroči opekline, če jo pokrijete.
■ Akumulatorskega gradbenega LED-reflektorja ne uporabljajte v cestnem prometu.
■ Pred izvajanjem kakršnih koli del na akumulatorskem gradbenem LED-reflektorju (npr. nameščanjem, vzdrževanjem itd.) in med prevozom in skladiščenjem odstranite akumulatorsko baterijo iz akumulatorskega gradbenega LED-reflektorja.
■ Otroci akumulatorskega gradbenega LED-reflektorja ne smejo uporabljati.. Namenjen je profesionalni rabi. Otroci lahko svetlobni žarek nenamerno usmerijo vase ali v druge osebe.
■ Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
■ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.
■ Vir svetlobe v tem svetilu sme zamenjati le proizvajalec, njegova servisna služba ali druga ustrezno usposobljena oseba.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

■ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
■ Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.
■ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
■ Akumulatorske baterije FLEX uporabljajte le v kombinaciji z napravami FLEX in priborom FLEX. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
■ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, čegaboste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
■ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Tehnične specifikacije

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Vrsta naprave akumulatorski gradbeni LED-reflektor
Litij-ionska akumulatorska baterija V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Trajanje osvetlitve- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Najv. skupni svetlobni tok(+18 V akumulatorska baterija)	lm 5000 10000
Teža (brez akumulatorske baterije) kg 1,9	3,6
Velikost (DxŠxV) mm 294x214x200 349x290x208
Montažna višina(le za uporabo v zaprtih prostorih)	m	≤3
Varnostni razred		III / ◆
IP Code IP65 (brez akumulatorske baterije)
IK Code IK07

Pregled

1 Zaščitno steklo glave svetilke
2 Ročaj
3 Stikalo za vklop in izklop
4 Tipki za nastavitev svetlosti Nastavitev svetilne moči
5 Priključek USB-C
6 Reža za vstavljanje akumulatorske baterije

7 Izvrtine za stenske nosilce
8 Navoji (5/8") za stojalo
9 Ogrodje s kavljem za pritrditev na steno
10 Akumulatorska baterija
11 Gumb za deblokado akumulatorske baterije
12 Prikaz stanja napolnjenosti akumulatorske baterije

Navodila za uporabo

OPOZORILO!

Pred izvajanjem kakršnih koli del na orodju izvlecite akumulatorsko baterijo.

Pred vklopom električnega orodja

Orodje in pribor odstranite iz embalaže in preverite, ali je pošiljka popolna in ali se je poškodovala med transportom.

Vstavljanje/menjava akumulatorske baterije

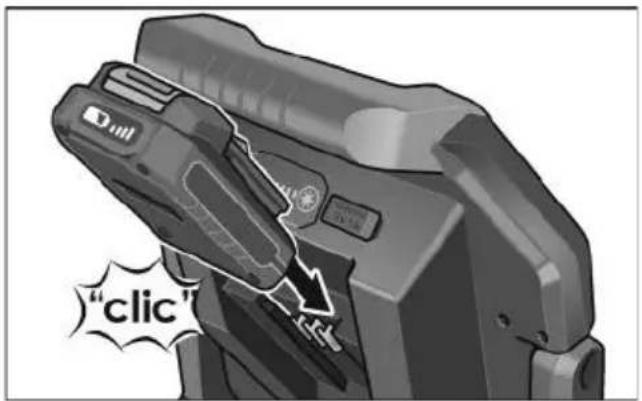

■ Napolnjeno akumulatorsko baterijo potisnite v orodje do te točke, da se popolnoma zaskoči.

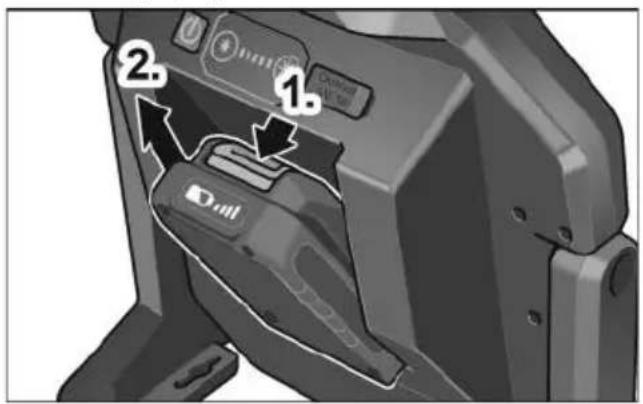

■ Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

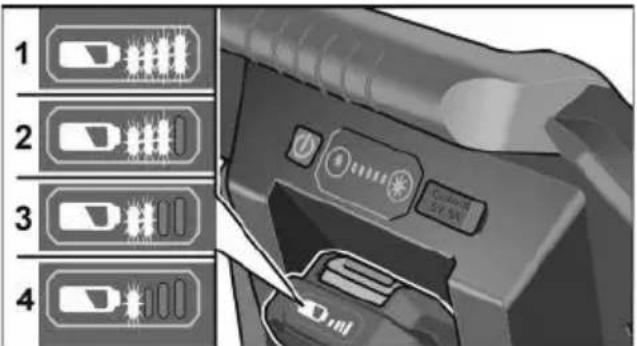

Stanje napolnjenosti akumulatorske baterije

■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.

Prikaz ugasne po 5 sekundah.

Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

Način ECO

Akumulatorski gradbeni LED-reflektor ima funkcijo opomnika za prazno baterijo.

Potem ko trikrat utripne, se svetilo samodejno preklopi v način ECO s svetilno močjo 300 LM. Na voljo je dovolj časa za zamenjavo akumulatorske baterije.

V načinu ECO indikator svetlosti utripa.

-Če gumb za zmanjšanje svetlosti držite dlje časa, svetilo ročno preklopite v način ECO za najdaljši možni čas delovanja.

-Če je stanje baterije zadostno, lahko s pritiskom na katero koli tipko način ECO znova izklopite.

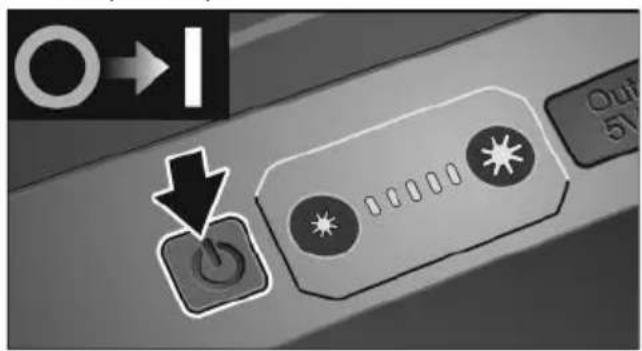

Vklop in izklop

■ Akumulatorski gradbeni LED-reflektor vklopite oziroma izklopite s stikalom za vklop/izklop.

■ Svetilno moč lahko spreminjate s pritiskom na tipko za nastavitev svetlosti.

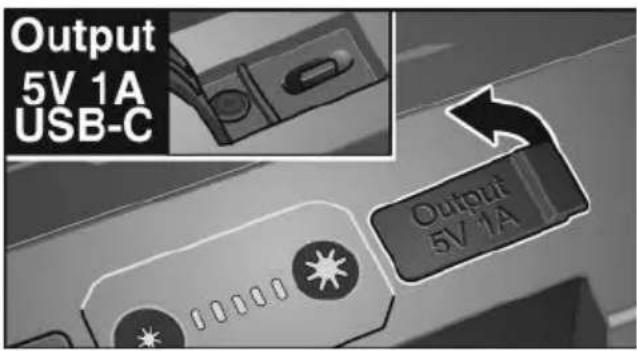

Prek vgrajenega priključka USB-C lahko npr. polnite pametni telefon.

i OPOMBA

Če je svetilka izklopljena, se priključek USB-C po 2 urah samodejno izklopi.

Montaža

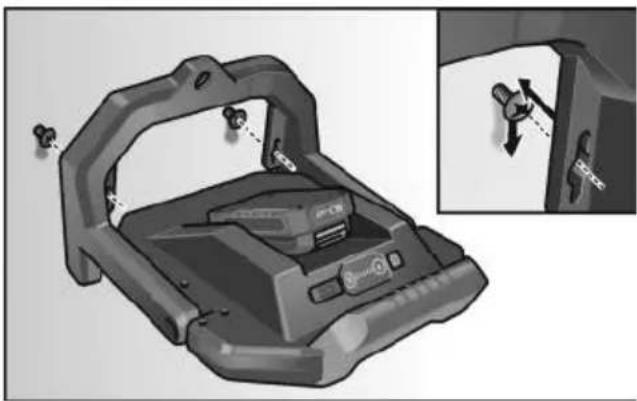

Če želite akumulatorski gradbeni LED-reflektor z namestiti na steno, uporabite luknje za stenske nosilce.

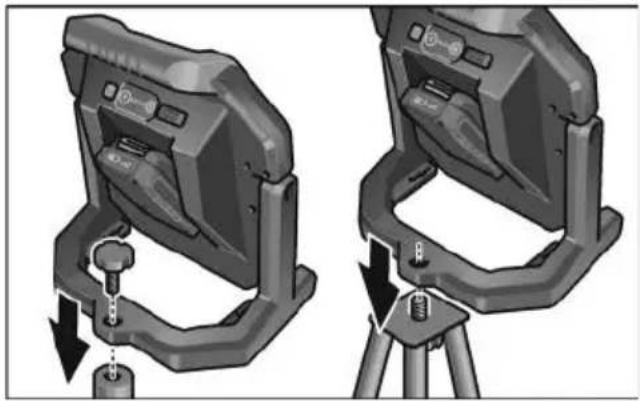

■ Za pritrditev akumulatorskega gradbenega LED-reflektorja na stojalo uporabite navoj (5/8").

Uporaba kavlja na lastno odgovornost!

i OPOMBA

Priporočamo, da akumulatorski gradbeni LED-reflektor postavite na varno podlago ali ga privijete na stabilno stojalo.

Če želite akumulatorski gradbeni LED-reflektor obesiti, poklopite kavelj iz ogrodja (1.), zavrtite kavelj za 180° (2.) in obesite reflektor (3.).

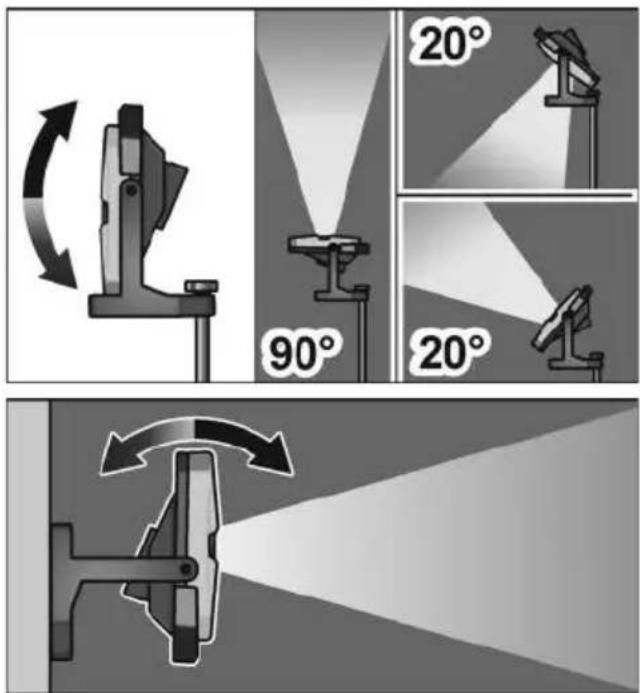

Funkcija nagiba

■ Glavo svetila je mogoče magniti navzgor za 90° in navzdol za 20°.

Vzdrževanje in nega

Čiščenje

OPOZORILO!

Pred izvajanjem kakršnih koli del na orodju izvlecite akumulatorsko baterijo. Ne uporabljajte vode ali tekočih čistilnih sredstev.

■ Umazanijo in prah z ohišja odstranite s čopičem ali suho krpo.

Popravila

Popravila lahko izvede samo pooblaščena servisni center za stranke.

Nadomestni deli in pripomočki

Eksplozijsko risbo in seznam nadomestnih delov najdete na naši spletni strani: www.flex-tools.com

Podatki o odlaganju

OPOZORILO!

Odslužena električna orodja pred odstranitvijo onemogočite:

– električna orodja s kablom tako, da izvlečete napajalni kabel,
- akumulatorska električna orodja tako, da odstranite akumulatorsko baterijo.

Samo za drzave EU Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo

2012/19/EU o odpadni električni in elektronski opremi ter njenim prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

Recikliranje materialov namesto odstranjevanja odpadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih baterij/baterij ne vrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte. Akumulatorske baterije/baterije je treba zbirati, reciklirati in odstraniti na okolju prijazen način .

Samo za drzave EU:

V skladu z Direktivo 2006/66/ES morate okvarjene ali obrabljene akumulatorske baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

OPOMBA

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

Izjava o omejitvi odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo in izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nemogoče uporabe izdelka.

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki je nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.
