BRUKSANVISNING CL 5000 10.8 Flex

For din egen sikkerheds skyld

ADVARSEL!

Den batteridrevne LED-projektør CL 5000 10.8/18.0 / CL 10000 10.8/18.0 er ikke egnet

- som belysning i trafikken.

■ Fjern snavs og støv fra huset med en pensel eller tørre klude.

Reparationer

Reservedele og tilbehør

For din egen sikkerhet 60

Tekniske data 62

Et overblikk. 63

Bruksanvisning 64

Vedlikehold og pleie 66

Utelukkelse av ansvar 66

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skader på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

Henvisninger om skroting (se side 66)!

Ikke se rett inn i lyskilden!

Overhold minsteavstanden til alle bestrålte overflater og gjenstander. Ved underskridelse av avstanden er det fare for overoppheting av de bestrålte gjenstandene!

Lamper for tøff drift

Beskyttelsesklasse III (beskyttelseslavspenning)

For din egen sikkerhet

ADVARSEL!

Før du bruker apparatet, må du lese og følge:

- denne bruksanvisningen, - de gjeldende driftsforskriftene og forskriftene for ulykkesforebygging Dette apparatet er i dagens tekniske stand og er konstruert i samsvar med anerkjente sikkerhetstekniske regler. Likevelkan apparatet under bruk representere en fare for liv og helse til brukeren eller en tredjeperson, eller apparatet og andre gjenstander kan bli skadet. Lampen må bare brukes i henhold til -formålet og i feilfri tilstand. Mangler som påvirker sikkerheten, må utbedres umiddelbart.

Forskriftsmessig bruk

Det batteridrevne LED-arbeidslyset CL 5000 10.8/18.0 / CL 10000 10.8/18.0 er egnet

– for kommersiell bruk innenfor industri og håndverk,
– for punktvis belysning av arbeidsplassen;
– for belysning av rom:
Det batteridrevne LED-arbeidslyset CL 5000 10.8/18.0 / CL 10000 10.8/18.0 er ikke egnet
- eller som lys i veitrafikken.

Sikkerhetsanvisninger for batteridrevet LED-arbeidslys

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

Ikke arbeid med det batteridrevne LED-arbeidslyset i eksplosjonsfarlige omgivelser.
■ Rett lysstrålen ikke mot personer eller dyr og ikke se rett inn i lysstrålen, heller ikke fra større avstander.
Ikke dekk til lyshodet under bruk av det batteridrevne LED-arbeidslyset.. Lyspæren varmes opp under driften og kan forårsake for-brenning dersom varmen stuer seg opp.
■ Ikke bruk det batteridrevne LED-arbeidslyset i veitrafikk.
Før alt arbeid på det batteridrevne LED-arbeidslyset (f.eks. montering, vedlikehold osv.), samt under transport og oppbevaring, må du ta batteriet ut av det batteridrevne LED-arbeidslyset.
La ikke barn bruke det batteridrevne LED-arbeidslyset. Den er beregnet for profesjonelt bruk. Barn kan blir utsatt for å blende seg selv eller andre personer med lampen.
Beskytt akkuet mot varme, f.eks. også mot sollys, brann, vann og fuktighet. Det er fare for eksplosjon.
■ Ved skade og ikke sakkyndig bruk av akkuet kan det tre ut damp. Sørg for at det luftes og søk legeråd dersom du føler deg uvel. Dampen kan irritere luftveiene.
- Akkuet kan ta skade på grunn av spisse gjenstander f.eks. spiker eller skrutrekker eller på grunn av ytre påvirkning av kraft. Det kan oppstå en intern kortslutning og akkuet kan ta fyr, eksplodere eller bli overopphetet.
■ Lyskilden i denne lampen må skiftes ut av produsenten eller produsentens kundeservice eller en person med tilsvarende kompetanse.

Sikkerhetsanvisninger for håndtering av batterier

■ Åpne ikke batteriet. Fare for kortslutning!
■ Beskytt batteriet mot varme, f.eks. mot vedvarende solstråling, ild, vann og fuktighet. Eksplosjonsfare!
■ Ved skader og feil bruk av batteriet kan det komme ut damp. Sørg for at det luftes og søk legeråd dersom du føler deg uvel. Dampen kan irritere luftveiene.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
■ Bruk FLEX-batteriene bare i kombinasjon med FLEX-maskiner og FLEX-tilbehør. Bare da er batteriet beskyttet mot farlig overbelastning.
Lad batteriet kun opp med ladere som er anbefalt av produsenten. Det er fare for brann hvis en lader som er beregnet til en bestemt type batterier, brukes med andre batterier.
■ Batteriet kan bli skadet med spisse gjenstander som f.eks. spiker eller skrutrekkere, eller ved ytre kraftpåvirkning. Det kan oppstå intern kortslutning og batteriet kan ta fyr, eksplodere eller bli overopphetet.

Tekniske data

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Apparattype batteridrevet LED-arbeidslys
Lithium ione batteri V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Lysvarighet- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Maks. total lysstrøm (+ 18 V-batteri) lm 5000 10000
Vekt (uten batteri) kg 1,9 3,6
Størrelse (LxBxH) mm 294x214x200 349x290x208
Monteringshøyde(bare innendørs bruk)	m	≤3
Beskyttelsesklasse		III / ◆
IP Code IP65 (uten batteri)
IK Code IK07

Et overblikk

1 2 1 2 3 4 5 6 7 8 9 10 11 12

1 Beskyttelsesglass for lyshode
2 Håndtak
3 Bryter for inn-/utkopling
4 Knapper for lysstyrke Innstilling av lysstyrken
5 USB-C tilkobling
6 Innskyvingssjakt for batteri

7 Hull på veggfestebrakett
8 Gjenger (5/8") for stativ
9 Stativ med krok til veggholder
10 Batteri
11 Løsningstast for batteri
12 Batteritilstands-indikator

Bruksanvisning

ADVARSEL!

Trekk ut batteriet før alt arbeid på batteriet.

Før ibruktaking

Pakk ut Apparatet og tilbehøret og kontroller at leveringen er komplett og at det ikke er oppstått transportskader.

Sette inn / skifte batteri

■ Trykk det oppladete batteriet helt inn i apparatet til det går i lås.

"clic"

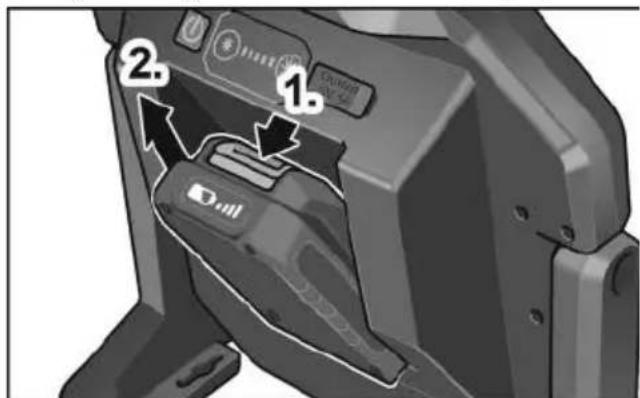

■ Batteriet tas ut ved at utløserknappen (1.) trykkes og batteriet trekkes ut (2.).

Løse metalldeler kan kortslutte kontaktene, det er da fare for eksplosjon og brann!

Ladetilstand til batteriet

■ Ved å trykke på tasten kan man på LED-en til batteritilstands-indikatoren kontrollere ladetilstanden.

1 2 3 4

Indikeringen slukker etter 5 sekunder. Blinker en av LED-ene, må batteriet lades. Når det ikke lyser noen LED-er etter at man trykker tasten, er batteriet defekt og må skiftes.

ECO-modus

De batteridrevne LED-arbeidslysene er utstyrt med en minnefunksjon for lavt batterinivå. Etter 3 gangers blinking slår lampen seg automatisk over i ECO-modus med en lysstyrke på 300 LM. Dette gir nok tid til å skifte batteri.

I ECO-modus blinker lysstyrkeindikatoren.

- Med et langt trykk på knappen for reduksjon av lysstyrken kan man koble lampen manuelt i ECO-modus for lengst mulig driftstid.

- Ved å trykke på en tilfeldig knapp kan man gå ut av ECO-modus igjen hvis batterinivået er tilstrekkelig høyt.

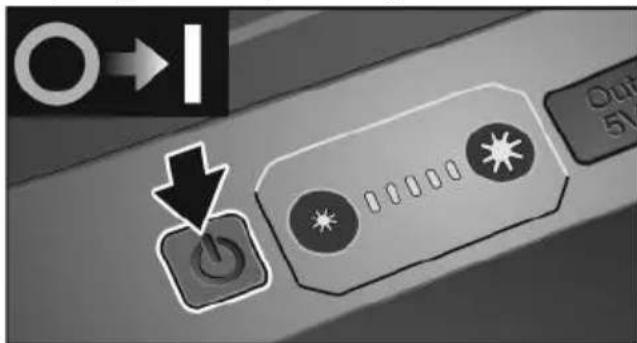

Inn- og utkobling

■ Slå det batteridrevne LED-arbeidslyset på og av med på/av-bryteren.

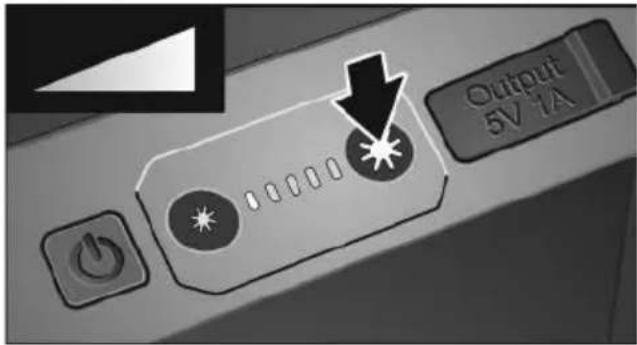

■ Lysstyrken kan endres ved å trykke på lysstyrkeknappene på nytt.

Output 5V I/A

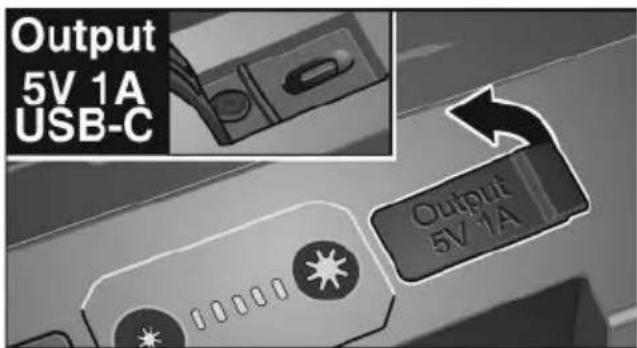

USB-C-tilkobling

Med den integrerte USB-C-tilkoblingen kan man for eksempel lade smarttelefoner.

Output 5V 1A USB-C Output 5V 1A

i MERKNAD

Når lampen er slått av, deaktiveres USB-C-inngangen automatisk etter 2 timer.

Montere

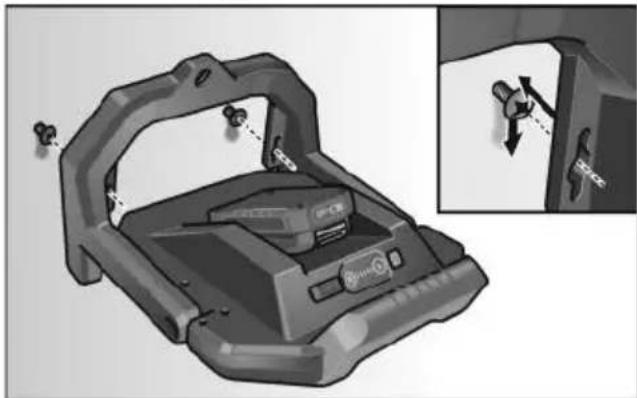

For å montere det batteridrevne LED-arbeidslyset på veggen kan man bruke hullene i veggholderen.

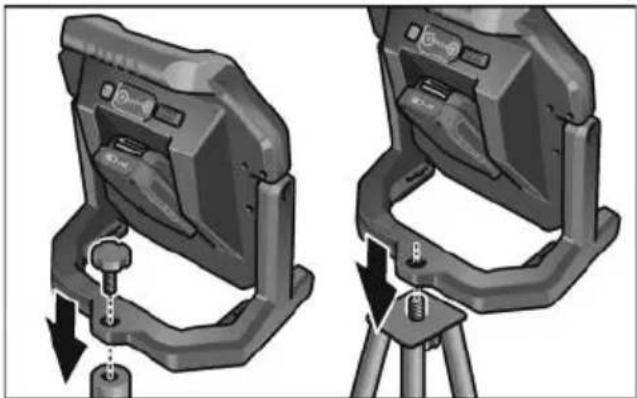

For å montere det batteridrevne LED-arbeidslyset på stativet, brukes gjengene (5/8").

Bruk av kroken skjer på eget ansvar!

i MERKNAD

Vi anbefaler at det batteridrevne LED-arbeidslyset plasseres på et sikkert underlag eller skrus fast på et stabilt stativ.

For å henge opp det batteridrevne LED-arbeidslyset vippes kroken ut av stativet (1.), dreies 180° grader (2.) og henges opp (3.).

1. 2. 3.

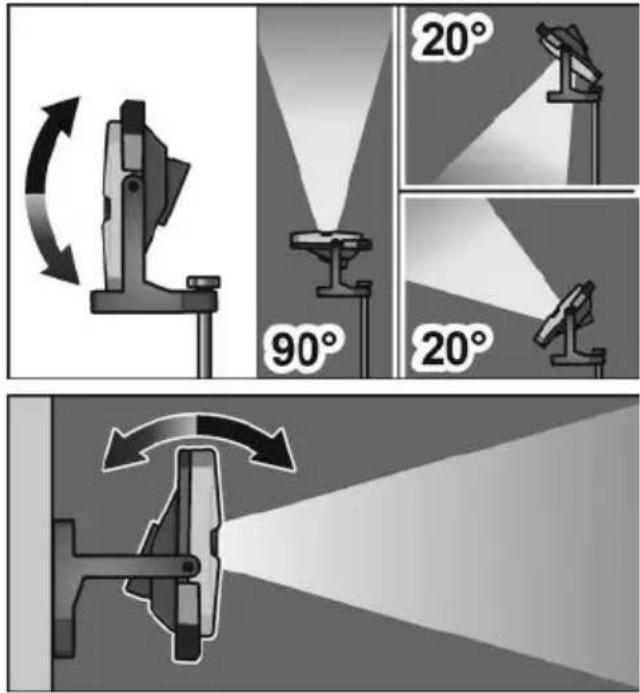

Svingefunksjon

■ Lyshodet kan vippes 90° opp og 20° ned.

Vedlikehold og pleie

Rengjøring

ADVARSEL!

Trekk ut batteriet før alt arbeid på batteriet. Ikke bruk vann eller flytende rengjøringsmiddel.

■ Fjern smuss og støv fra huset med en børste eller tørre kluter.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

Reservedeler og tilbehør

Eksplosjonstegninger og lister for reserve- deler finnes på vår hjemmeside:

www.flex-tools.com

Gjør brukte elektroverktøy ubrukelige før kassering:

• nettdrevne elektroverktøy ved å fjerne strømkabelen,
• batteridrevne elektroverktøy ved å fjerne batteriet.

Kun for EU-land:

Ikke kast elektroverktøy i husholdningsavfallet!

I henhold til EU-direktiv 2012/19/EU om brukt elektrisk og elektronisk utstyr og implementering i nasjonal rett må brukte.elektroverktøy samles separat og leveres inn til miljøvennlig gjenvinning.

Råstoffgjenvinning i stedet for avfallshändtering.

Apparat, tilbehør og emballasje bør avskaffes ved gjenvinning på en miljøvennlig måte. For å garantere en ren recyclingsprosess i henhold til typen, er kunststoff merket.

ADVARSEL!

I henhold til det europeiske direktivet 2006/66/EF må defekte eller brukte akkuer/batterier samles separat og tilføres en miljøvennlig gjenvinning.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmuligheter!

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelse i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.
