HASZNÁLATI ÚTMUTATÓ CL 5000 10.8 Flex
Használt szimbólumok 102
Szimbólumok a készüléken ..... 102
Az Ön biztonsága érdekében ..... 102
Müszaki adatok 104
Az első pillantásra 105
Használati útmutató ..... 106
Karbantartás és ápolás ..... 108
Ártalmatlanítási tudnivalók ..... 108
Felelősség kizárása ..... 109
Használt szimbólumok
FIGYELMEZTETÉS!
Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.
VIGYÁZAT!
Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.
MEGJEGYZÉS
Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.
Szimbólumok a készüléken
Üzemhelyezés előtt olvassa el a kezelési útmutatót!
Ártalmatlanítási tudnivalók (lásd a 108 oldalt)!
Ne nézzen a fényforrásba!
Tartsa be a minimális távolságot az összes megvilágított felülettől és tárgytól. A távolság be nem tartása esetén fennáll a megvilágított tárgyak túlmelegedésének veszélye!
Világítás szélsőséges alkalmazásnál
III. védelmi osztály (kisfeszültségű védőáramkör)
Az Ön biztonsága érdekében
FIGYELMEZTETÉS!
Mielőtt a készüléket használja, olvassa el és tartsa be:
- a jelen kezelési útmutatót,
- a jelenlegi üzemeltetési előírásokat, valamint a baleset-megelőzési előírásokat
A készüléket a technika mai szintjének és az elismert biztonságtechnikai szabályoknak megfelelően tervezték.
Ennek ellenére a készülék használat közben veszélyt jelenthet a felhasználó vagy egy harmadik fél életére és egészségére vagy a készülék, illetve más tárgyak károsodhatnak. A lámpát csak rendeltetésszerűen és kifogástalan állapotban szabad használni. A biztonságot korlátozó hibákat azonnal el kell hárítani.
Rendeltetésszerű használat
A CL 5000 10.8/18.0 / CL 10000 10.8/18.0 akkumulátoros LED-es munkalámpa rendeltetésszerűen a következőkre használható:
– iparszerű felhasználás az iparban és a kézműiparban,
– munkahely célzott megvilágítására szolgál,
– a helyiségek megvilágítására.
A CL 5000 10.8/18.0 / CL 10000 10.8/18.0 akkumulátoros LED-es munkalámpa nem alkalmas a következőkre:
– a közúti közlekedésben használatos megvilágításra.
Biztonsági előírások az akkumulátoros LED-es munkalámpához
FIGYELMEZTETÉS!
Ölvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.
■ Ne dolgozzon az akkumulátoros LED-es munkalámpával robbanásveszélyes környezetben.
■ Ne irányítsa a fénysugarat emberekre vagy állatokra és ne nézzen a fénysugárba még nagyobb távolságról se.
■ Ne fedje le a lámpafejet, miközben az akkumulátoros LED-es munkalámpa üzemel. A lámpafej használat közben hőt termel, így felforró-sodva égési sérüléseket okozhat.
■ Ne használja az akkumulátoros LED-es munkalámpát közúti forgalomban. .
Az akkumulátoros LED-es munkalámpán végzett összes munka (pl. szerelés, karbantartás stb.), valamint szállítás és tárolás esetén vegye ki az akkumulátort az akkumulátoros LED-es munkalámpából.
■ Ne engedje, hogy gyerekek használják az akkumulátoros LED-es munkalámpát A munkahelyi lámpa professzionális használatra készült. A gyermekek véletlenül maguk vagy más személyek megvakulását okozhatják.
■ Védje az akkut a melegtől, pl. tartós napsugárzástól is, tűztől, víztől és nedvességtől. Robbanásveszély áll fenn.
Az akku sérülése vagy nem szakszerű használata esetén gőzök léphetnek ki. Engedjen be friss levegőt, és panasz esetén forduljon orvoshoz.
A gőzök irritálhatják a légutakat.
■ Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külső erőbehatás által károsodhat az akkumulátor. Belső rövidzárlat jöhet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy túlhevülhet.
A lámpa fényforrását csak a gyártó, a gyártó ügyfélszolgálata vagy egy hasonló képesítéssel rendelkező személy cserélheti ki.
Biztonsági tudnivalók az akkuk használatához
■ Ne nyissa fel az akkut. Rövidzárlat veszélye áll fenn.
- Óvja az akkut a hőtől, például a tartós napsugárzástól, a tűztől, valamint a víztől és a nedvességtől.
Robbanásveszély áll fenn.
Az akku sérülése és szakszerűtlen használata esetén az akkuból gözök léphetnek ki. Engedjen be friss levegőt, és panasz esetén forduljon orvoshoz. A gözök irritálhatják a légutakat.
Hibás alkalmazás esetén az akkumulátorból folyadék léphet ki. Kerülje el az érintkezést a folyadékkal. Ha véletlenül mégis érintkezésbe került az akkumulátorfolyadékkal, azonnal öblítse le vízzel az érintett felületet. Ha a folyadék a szemébe jutott, keressen fel ezenkívül egy orvost. A kilépő akkumulátorfolyadék bőrirritációt és égési sérülést okozhat.
■ A FLEX akkumulátorokat csak FLEX gépekkel és tartozékokkal használja. Csak így lehet megvédeni az akkumulátort a veszélyes túlterheléstől.
Csak a gyártó által ajánlott töltőberendezéssel töltse az akkumulátorokat. Ha egy bizonyos fajta akkumulátorhoz való töltőberendezéssel másfajta akkumulátort tölt, tűzveszély áll fenn.
■ Hegyes tárgyak, pl. szög vagy csavarhúzó vagy külső erőbehatás által károsodhat az akkumulátor. Belső rövidzárlat jöhet létre és az akkumulátor meggyulladhat, füstölhet, felrobbanhat vagy túlhevülhet.
Műszaki adatok
| CL 5000 10.8/18.0 CL 10000 10.8/18.0 | |||
| Készülék típusa akkumulátoros LED-es munkalámpa | |||
| Lítium-ionos akkumulátor V/Ah | 10.8/2,510.8/4,018/2,518/5,018/8,0 | ||
| Világítási időtartam- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0 | h/min | 1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10% | 1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10% |
| Max. összes fényáram (+18 V akku) lm 5000 10000 | |||
| Súlya (akkumulátor nélkül) kg 1,9 3,6 | |||
| Méret (HxSzxM) mm 294x214x200 349x290x208 | |||
| Felszerelési magasság(csak beltéren használható) | m | ≤3 | |
| Védelmi osztály | III / ◇ | ||
| IP Code IP65 (akkumulátor nélkül) | |||
| IK Code IK07 | |||

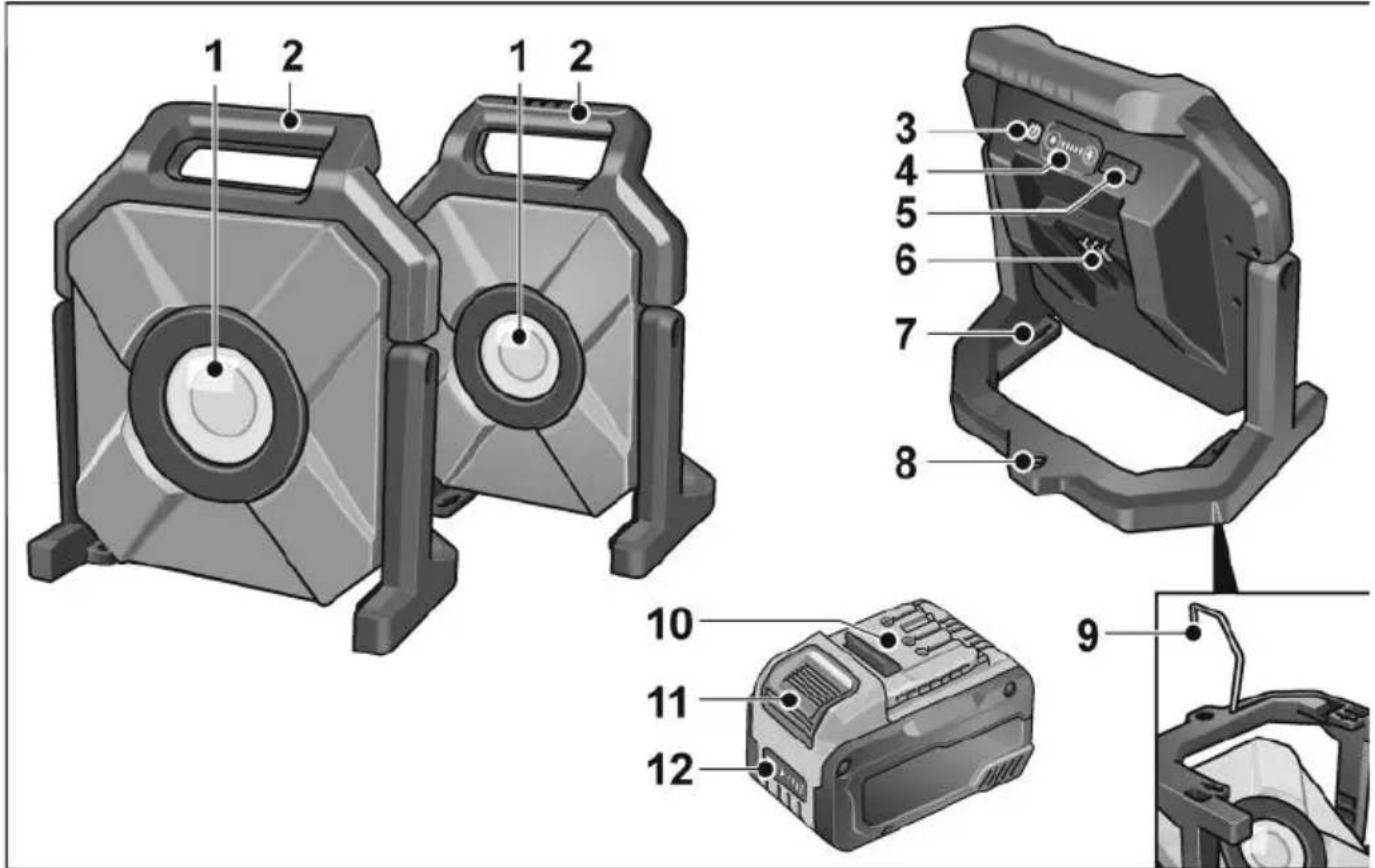

Az első pillantásra
2 Fogantyú
3 Be-/kikapcsoló gomb
4 A fényintenzitást szabályozó gombok
A fényerő beállítása
5 USB-C csatlakozó
6 Nyílás az akkumulátor behelyezéséhez
7 Fali tartó furatok
8 Menet (5/8") az állványhoz
9 Állvány akasztóval a falra rögzítéshez
10 Akkumulátor
11 Az akku kioldógombja
12 Az akku állapotjelzője
Használati útmutató
FIGYELMEZTETÉS!
A készüléken való munkavégzés előtt mindig vegye ki az akkumulátort.
Üzembe helyezés előtt
A készüléket és a tartozékokat ki kell csomagolni, és ellenőrizni kell a szállítmány teljességét és az esetleges szállítási sérüléseket.

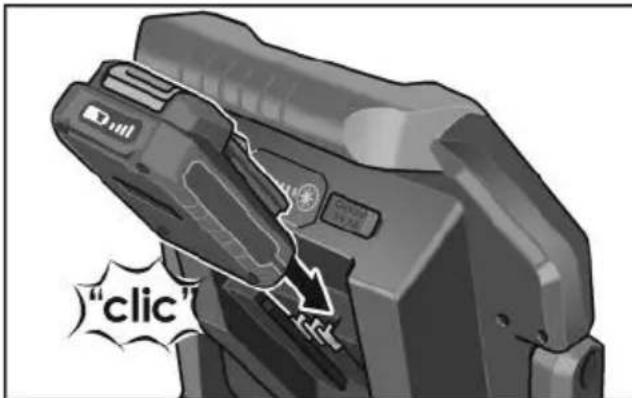

Az akku behelyezése/cseréje
A feltöltött akkumulátort teljesen nyomja be a készülékbe, míg kattanással nem rögzül.


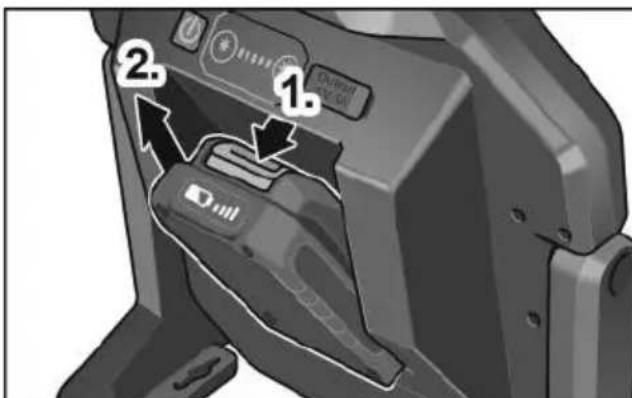

"clic"A kivételhez nyomja meg a kioldó gombot (1.), és húzza ki az akkumulátort (2.).
Használaton kívül óvja az akku érintkezőit. A laza fém alkatrészek az érintkezőket rövidre zárhatják – robbanás- és tűzveszély áll fenn!

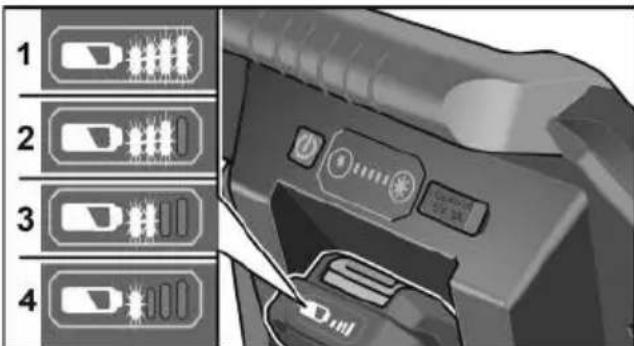

Az akku töltési állapota
A gomb megnyomásával az akku LED-es állapotkijelzőjén ellenőrizhető az akku töltési állapota.
ECO üzemmód
Az akkumulátoros LED-es munkalámpák az alacsony akkutöltöttségre emlékeztető funkcióval rendelkeznek. 3 villogás után a lámpa automatikusan ECO üzemmódba kapcsol 300 lm-es fényerővel. Elég idő marad az akkumulátorcserére.
ECO üzemmódban villog a fényerő kijelzője.
- A fényerő-csökkentés gomb hosszú megnyomásával a lámpa a viszonylag hosszú üzemidő eléréséhez kézileg ECO üzemmódba kapcsolható. - Egy tetszőleges gomb megnyomásával az ECO üzemmódból újból ki lehet lépni, ha az akkumulátor töltöttsége elegendő.

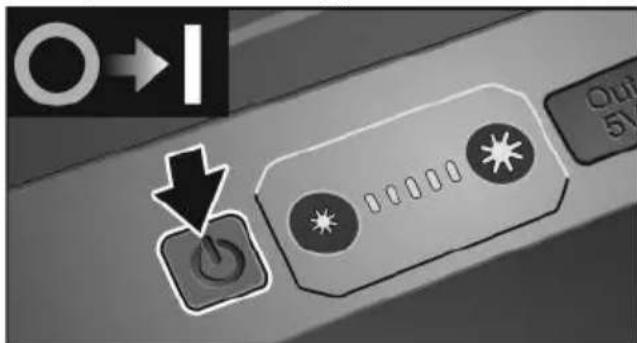

Be- és kikapcsolás

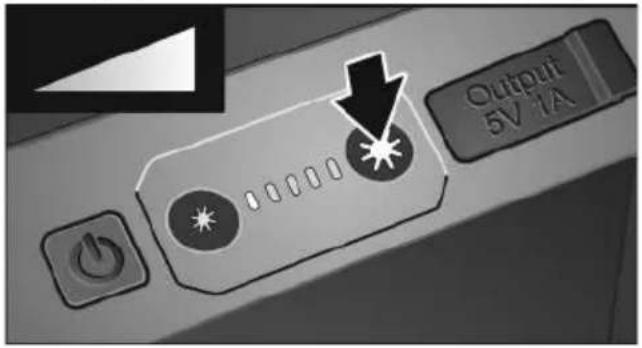

Az akkumulátoros LED-es munkalámpa a be-/kikapcsoló gomb megnyomásával kapcsolható be vagy ki.
A fényintenzitást szabályozó gomb megnyomásával változtatható a fényerő.

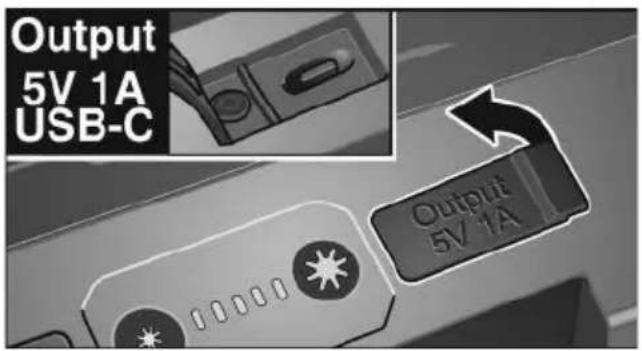

A beépített USB-C csatlakozóval például okostelefonok tölthetők.
Kikapcsolt lámpánál az USB-C csatlakozó 2 óra elteltével automatikusan kikapcsol.

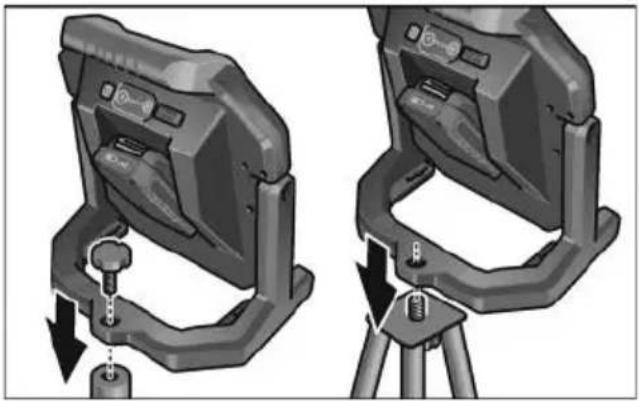

Felszerelés

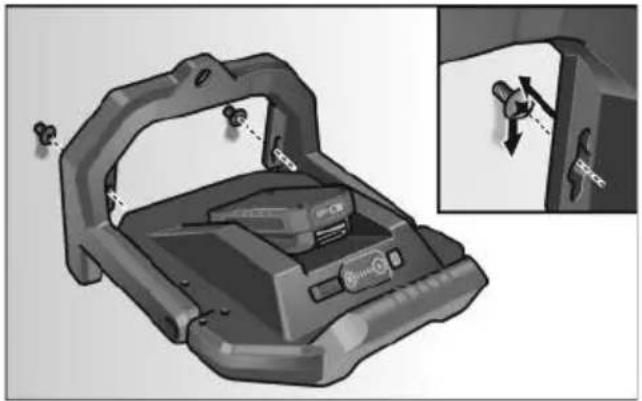

Az akkumulátoros LED-es munkalámpa falra való felszereléséhez használja a fali tartó furatokat.
Az akkumulátoros LED-es munkalámpa állványra való felszereléséhez használja a menetet (5/8").
Az akasztó használata saját felelősségre történik!
i MEGJEGYZÉS
Azt ajánljuk, hogy az akkumulátoros LED-es munkalámpát helyezze biztonságos felületre vagy csavarozza fel egy stabil állványra.

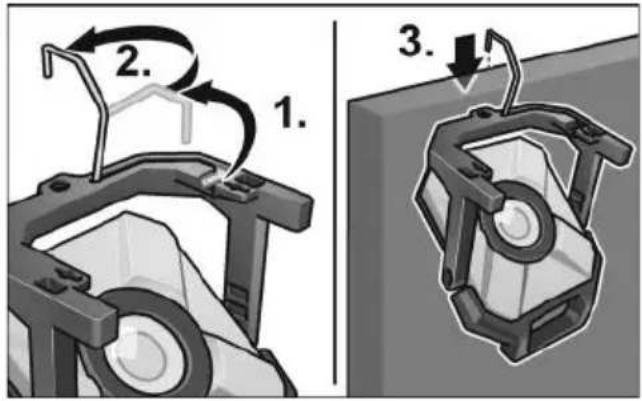

Az akkumulátoros LED-es munkalámpa felakasztásához hajtsa ki az akasztót az állványból (1.), hogy 180°-kal el lehessen fordítani (2.) és akassza fel (3.).


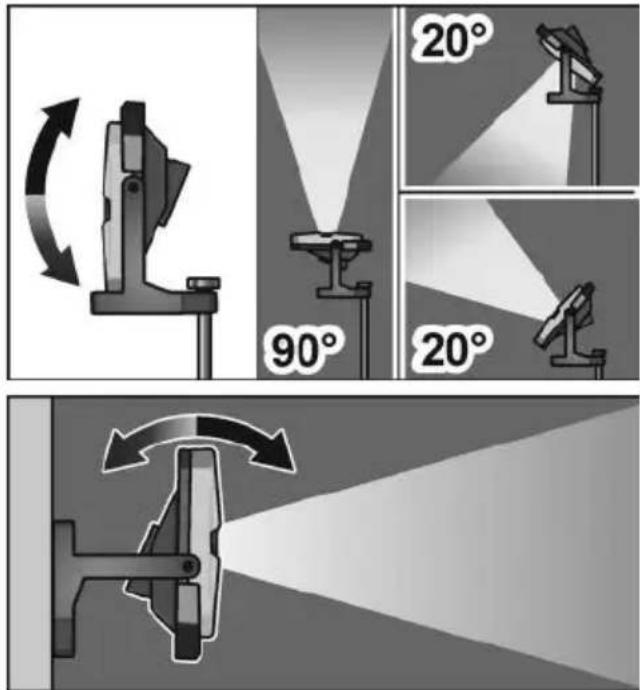

1. 2. 3.Forgathatóság
A lámpafejet 90°-kal lehet felfelé és 20°-kal lehet lefelé fordítani.
Karbantartás és ápolás
Tisztítás
FIGYELMEZTETÉS!
A készüléken való munkavégzés előtt mindig vegye ki az akkumulátort. Nemszabad vizet, vagy folyékony tisztítószert használni.
A szennyeződést, a port egy ecsettel vagy egy száraz törlővel távolítsuk el a házról.
Javítások
Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.
Pótalkatrészek és tartozékok
Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók:
www.flex-tools.com
Ártalmatlanítási tudnivalók
FIGYELMEZTETÉS!
A leselejtezett elektromos készülékeket az ártalmatlanítás előtt tegye használhatatlanná:
- az elektromos hálózatról üzemelő elektromos készülékeket a hálózati kábel eltávolításával,
- az akkumulátorról üzemelő elektromos készülékeket az akku eltávolításával.
Csak az EU tagországai számára.
Soha ne obja az elektromos készülékeket a háztartási hulladékba!
Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv,
illetve annak a nemzeti jogba történő átültetése szerint az elhasznált elektromos készülékeket elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.
Nyersanyag visszanyerése a hulladék ártalmatlanítása helyett.
A készüléket, a tartozékokat és a csomagolást környezetvédelmi szempontból megfelelő újrafelhasználásra kell eljuttatni. A szelektív újrahasznosításhoz a műanyag alkatrészek jelöléssel rendelkeznek
FIGYELMEZTETÉS!
Az akkumulátorokat/elemeket nem szabad a háztartási szemétbe, tűzbe vagy vízbe dobni. Az elhasználódott akkukat nem szabad kinyitni.
Az akkukat/elemeket össze kell gyűjteni, és újra fel kell használni vagy környezetbarát módon ártalmatlanítani kell őket.
Csak az EU tagországai számára:
A 2006/66/EG irányelv szerint a meghibásodott vagy elhasznált akkukat/elemeket újra kell hasznosítani.
MEGJEGYZÉS
Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!
Felelősség kizárása
A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.
A gyártó cég és a képviselői nem felelnek az olyan károkért, amelyek szakszerűtlen használat miatt vagy más gyártó cégek gyártmányaival összefüggésben keletkeztek.
