CL 5000 10.8 - Освещение Flex - Бесплатное руководство пользователя

Тип продукта	Беспроводный светодиодный строительный прожектор
Модель	CL 5000 10.8 (совместим с 10,8 В и 18 В)
Бренд	Flex
Питание	Литий-ионный аккумулятор 10,8 В / 18 В (не входит в комплект)
Максимальный общий световой поток	5000 лм (с аккумулятором 18 В)
Размеры (Д x Ш x В)	294 x 214 x 200 мм
Вес (без аккумулятора)	1,9 кг
Класс защиты	III (очень низкое напряжение)
Степень защиты IP (без аккумулятора)	IP65
Степень защиты IK	IK07
Порт USB-C	Да, выход 5 В / 1 А (для зарядки смартфонов)
Ориентация головки	Наклоняется на 90° вверх и на 20° вниз
Крепление на стену	Отверстия для крепления на стену
Крепление на штатив	Резьба 5/8 дюйма
Встроенный крюк	Да, убирающийся
Режим ECO	Да, автоматическое переключение на 300 лм при разряде аккумулятора
Индикация уровня заряда	Светодиодный индикатор на аккумуляторе
Обслуживание	Протирать сухой тканью; не использовать воду или жидкие средства
Указания по безопасности	Не смотреть на источник света; соблюдать минимальное расстояние

Часто задаваемые вопросы - CL 5000 10.8 Flex

Каково время работы аккумулятора на Flex CL 5000 10.8?

Время работы зависит от емкости аккумулятора. С аккумулятором 10,8 В / 2,5 Ач оно составляет примерно 1 час 25 минут (при -10%). С аккумулятором 10,8 В / 4,0 Ач — примерно 2 часа. Для максимального времени работы используйте аккумулятор 18 В / 8,0 Ач, который дает 4 часа 45 минут.

Как установить аккумулятор на прожектор?

Вставьте заряженный аккумулятор в отсек до тех пор, пока он не зафиксируется с щелчком. Для извлечения нажмите кнопку разблокировки и выньте его.

Можно ли установить Flex CL 5000 10.8 на стену или штатив?

Да, он имеет отверстия для крепления на стену и резьбу 5/8 дюйма для штатива. Также встроен убирающийся крюк.

Как отрегулировать яркость прожектора?

Используйте кнопки яркости, расположенные на устройстве, для увеличения или уменьшения яркости. Длительное нажатие на кнопку уменьшения активирует режим ECO (300 лм).

Могу ли я заряжать смартфон через прожектор?

Да, встроенный порт USB-C обеспечивает выход 5 В / 1 А для зарядки смартфонов. Обратите внимание, что порт автоматически отключается через 2 часа после выключения лампы.

Какой тип аккумулятора использовать с CL 5000 10.8?

Используйте только совместимые литий-ионные аккумуляторы FLEX напряжением 10,8 В или 18 В. Заряжайте только зарядными устройствами, рекомендованными FLEX.

Что делать, если индикатор аккумулятора не загорается?

Если после нажатия кнопки контроля ни один светодиод не загорается, аккумулятор, вероятно, неисправен и его необходимо заменить.

Как чистить светодиодный прожектор Flex?

Перед очисткой извлеките аккумулятор. Используйте кисть или сухую ткань для удаления пыли и загрязнений. Не используйте никогда воду или жидкие средства.

Прожектор водонепроницаем?

Степень защиты IP65 (без аккумулятора) означает, что он защищен от струй воды и пыли. Он подходит для тяжелых условий на стройплощадке.

Как наклонить головку прожектора?

Головку можно наклонять вручную на 90° вверх и на 20° вниз для направления луча. Обращайтесь с ней осторожно.

Где найти запасные части?

Взрыв-схемы и списки деталей доступны на сайте www.flex-tools.com. Ремонт доверяйте авторизованному сервисному центру FLEX.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CL 5000 10.8 Flex

Указания за безопасност за захранван с акумулаторна батерия LED строителен прожектор

ПРЕДУПРЕЖДЕНИЕ!

Преди пускане в експлоатация

Резервни части и принадлежности

Используемые символы ..... 154

Символы на приборе ..... 154

Для Вашей безопасности.....154

Технические данные ..... 156

Краткий обзор ..... 157

Инструкция по эксплуатации ..... 158

Техобслуживание и уход ..... 160

Указания по утилизации ..... 160

Исключение ответственности ..... 161

Используемые символы

ПРЕДУПРЕЖДЕНИЕ!

Обозначает непосредственно угрожающую опасность. Невыполнение этого указания может повлечь за собой тяжелые телесные повреждения или даже смерть.

ВНИМАНИЕ!

Обозначает возможность возникновения опасной ситуации. Невыполнение этого указания может повлечь за собой телесные повреждения или материальный ущерб.

ПРИМЕЧАНИЕ

Обозначает советы по использованию и важную информацию.

Символы на приборе

Перед вводом в эксплуатацию прочесть инструкцию по эксплуатации!

Указания по утилизации (см. стр 160)!

Не смотреть на источник света!

Соблюдайте минимальное расстояние до всех освещаемых поверхностей и предметов. При несоблюдении безопасной дистанции существует риск перегрева освещаемых объектов!

Лампы для работы в неблагоприятных условиях

Класс защиты III (безопасное сверхнизкое напряжение)

Для Вашей безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием устройства прочитайте и соблюдайте:

– данное руководство по эксплуатации;
– действующие производственные предписанияи предписания по предупреждению несчастных случаев в их актуальной редакции.
Это устройство разработано в соответствии с современным уровнем развития техники и общепризнанными стандартами безопасности. Тем не менее, устройство может представлять опасность для жизни и здоровья пользователя или третьих лиц во время использования, либо возможно повреждение устройства или других предметов. Прожектор можно использовать только по назначению и только в исправном состоянии. Дефекты, нарушающие безопасность эксплуатации, подлежат незамедлительному устранению.

Использование по назначению

Аккумуляторный светодиодный строительный прожектор CL 5000 10.8/18.0 / CL 10000 10.8/18.0 предназначен

– для промышленного использования на производстве и в ремесленных мастерских,

– для целенаправленного освещения рабочего места,

– для освещения помещений.

Аккумуляторный светодиодный строительный прожектор CL 5000 10.8/18.0 / CL 10000 10.8/18.0 не предназначен

– для освещения в дорожном движении.

Указания по технике безопасности при эксплуатации аккумуляторного светодиодного строительного прожектора

ПРЕДУПРЕЖДЕНИЕ!

Прочитайте все указания по технике безопасности и инструкции. Упущения при соблюдении указаний по технике безопасности и инструкций могут привести к поражению электрическим током, пожару и/или тяжелым травмам.

Храните все указания по технике безопасности и инструкции для использования в будущем.

■ Не используйте аккумуляторный светодиодный строительный прожектор во взрывоопасной среде.
■ Не направляйте световой луч на людей или животных и сами не смотрите в луч, даже с большого расстояния.
■ Не накрывайте головную часть включенного прожектора во время его использования. Головная часть лампы нагревается во время работы и может вызвать ожоги, если это тепло будет скапливаться.
■ Не используйте аккумуляторный светодиодный строительный прожектор при движении по дороге.
■ Перед выполнением любых работ с аккумуляторным светодиодным строительным прожектором (например, при монтаже, обслуживании и т. д.), а также при транспортировке и хранении извлекайте из него аккумулятор.
■ Не позволяйте детям пользоваться светодиодным строительным прожектором. Она предназначена для профессионального использования. Дети могут непреднамеренно ослепить себя или других людей.
■ Защищайте аккумулятор от воздействия тепла, в т.ч. вследствие длительного воздействия солнечных лучей, а также от огня, воды и влажности. Существует опасность взрыва.

■ При повреждении или неправильном обращении с аккумулятором не исключено появление паров электролита. Обеспечьте приток свежего воздуха, при недомогании обратитесь к врачу. Пары могут вызвать раздражение дыхательных путей.
Острые предметы, как напр., гвоздь или отвертка, или внешнее воздействие сил могут повредить аккумулятор. Возможно внутреннее короткое замыкание и возгорание, дымление, взрыв или перегрев аккумулятора.
■ Находящийся в этой лампе источник света может заменяться только производителем, его сервисной службой или лицом, имеющим аналогичную квалификацию.

Указания по технике безопасности при обращении с аккумуляторами

■ Не вскрывайте аккумулятор. Существует опасность короткого замыкания.

■ Защищайте аккумулятор от нагрева, в частности от прямых солнечных лучей, а также от огня, воды и влаги. Существует риск взрыва.

■ При повреждении и неправильном обращении с аккумулятором возможно образование паров. Обеспечьте приток свежего воздуха, а в случае ухудшения самочувствия обратитесь к врачу. Пары могут раздражать дыхательные пути.

■ При неправильном применении из аккумуляторов может выпечь жидкость. Избегайте контакта с ней. При случайном контакте смыть жидкость водой. При попадании жидкости в глаза немедленно обратитесь за помощью к врачу. Вытекшая аккумуляторная жидкость может привести к раздражению кожи или к ожогам.

- Используйте аккумуляторы FLEX только с машинами и принадлежностями FLEX. Лишь в этом случае обеспечивается защита аккумулятора от недопустимой перегрузки.

Заряжайте аккумуляторы только в рекомендуемых изготовителем зарядных устройствах. Зарядное устройство, предназначенное для аккумуляторов определенного вида, может воспламениться, если его использовать для зарядки аккумуляторов других типов.

Воздействие острых предметов, например иглы или отвертки, а также внешней силы может повредить аккумулятор. Это может привести к внутреннему короткому замыканию и возгоранию, дымлению, взрыву или перегреву аккумулятора.

Технические данные

	CL 5000 10.8/18.0 CL 1		10000 10.8/18.0
Тип машинки	аккумуляторный светодиодный строительный прожектор
Литий-ионный аккумулятор В/Ач		10.8/2,510.8/4,018/2,518/5,018/8,0
Длительность освещения- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	ч/мин	1ч 25мин -10%2ч -10%1ч 30мин -10%3ч -10%4ч 45мин -10%	1ч 25мин -10%2ч 20мин -10%40мин -10%1ч 27мин -10%2ч 10мин -10%
Макс. общий световой поток(аккум. +18 В)	лм 5000	10000
Вес (без аккумулятора) кг 1,9 3,6
Размеры (ДхШхВ) мм 294x214x200 34	9x290x208
Монтажная высота(использовать только внутри помещения)	м	≤3
Класс защиты		III / ◇
IP Code IP65 (без аккумулятора)
IK Code		IK07

Краткий обзор

1 Защитное стекло головной части
2 P y q k a
3 Включатель/выключатель
4 Кнопки регулировки яркости Регулировка яркости свечения
5 Разъем USB-C
6 6Гнездо для установки аккумулятора

7 Отверстия под болты для настенного монтажа
8 Резьба (5/8") для установки на штатив
9 Стойка с крючком для настенного крепления
10 Аккумулятор
11 Кнопка разблокировки аккумулятора
12 Индикатор уровня заряда аккумулятора

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ с устройством извлекайте из него аккумулятор.

Перед вводом в эксплуатацию

Распакуйте устройство и принадлежности и проверьте поставку на комплектность и отсутствие возможных транспортных повреждений.

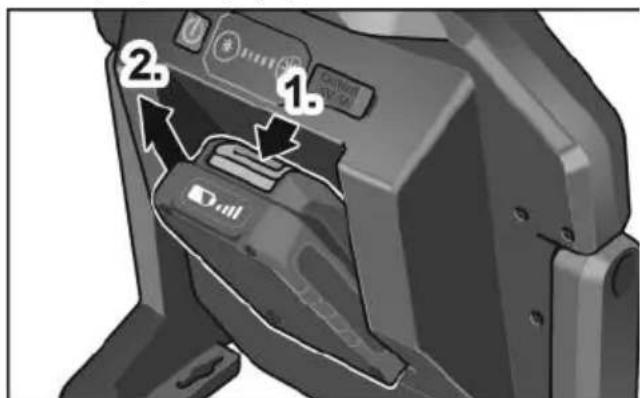

Установка/замена аккумулятора

■ Вставьте заряженный аккумулятор в устройство до фиксации.

■ Для извлечения нажмите кнопку разблокировки (1.) и извлеките аккумулятор (2.).

ВНИМАНИЕ!

При неиспользовании защищать контакты аккумулятора. Незакрепленные металлические предметы могут закоротить контакты, существует опасность взрыва и пожара!

Уровень заряда аккумулятора

■ При нажатии кнопки на светодиодном индикаторе можно посмотреть уровень заряда.

Индикатор погаснет через 5 секунд. Если один из светодиодов мигает, аккумулятор необходимо зарядить. Если после нажатия кнопки ни один из светодиодов не горит, аккумулятор неисправен и подлежит замене.

Режим ЕСО

Аккумуляторные светодиодные строительные прожекторы оснащены функцией сигнализации о низком уровне заряда. После 3-кратного мигания прожектор автоматически переключается в режим ЕСО с яркостью 300 лм. Остается достаточно времени для замены аккумулятора.

В режиме ECO мигает индикатор яркости.

– Путем длительного нажатия кнопки уменьшения яркости в целях увеличения времени работы прожектор можно переключить в режим ЕСО вручную. – Путем нажатия любой кнопки можно снова выйти из режима ЕСО, если уровень заряда аккумулятора достаточный.

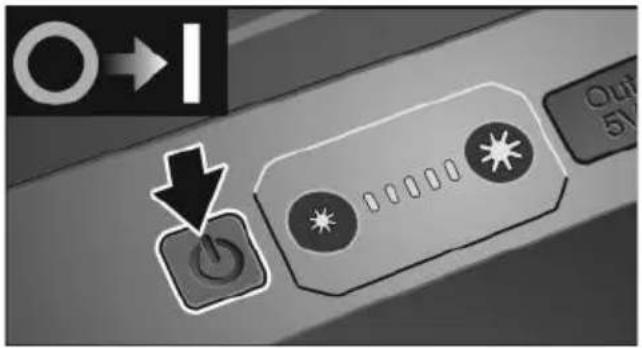

Включение и выключени

■ Аккумуляторный светодиодный строительный прожектор включается/выключается нажатием выключателя.

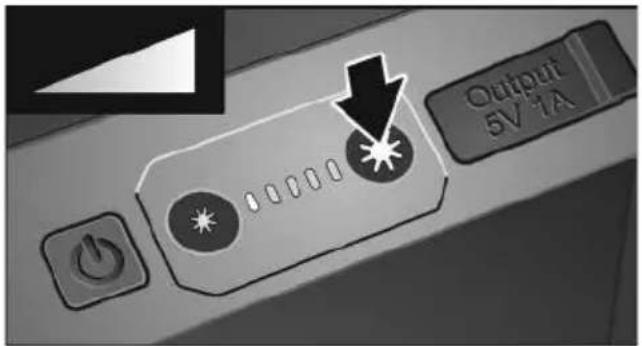

■ Нажатием кнопок регулировки яркости можно изменять яркость свечения.

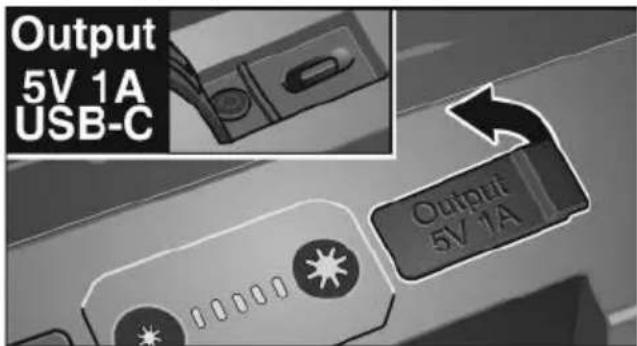

Разъем USB-C

От встроенного разъема USB-C можно, например, заряжать смартфон.

i УКАЗАНИЕ

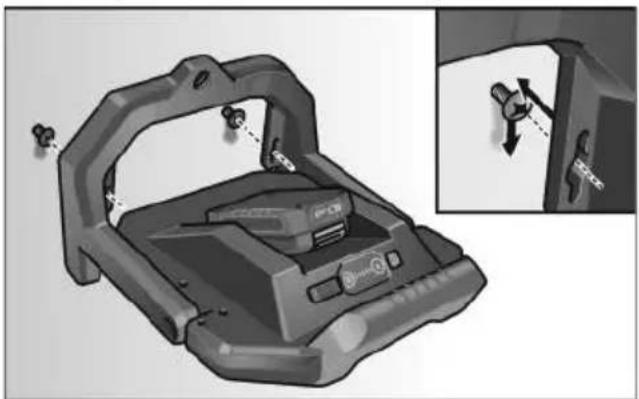

■ Для установки аккумуляторного светодиодного строительного прожектора на стене используйте отверстия в настенном креплении.

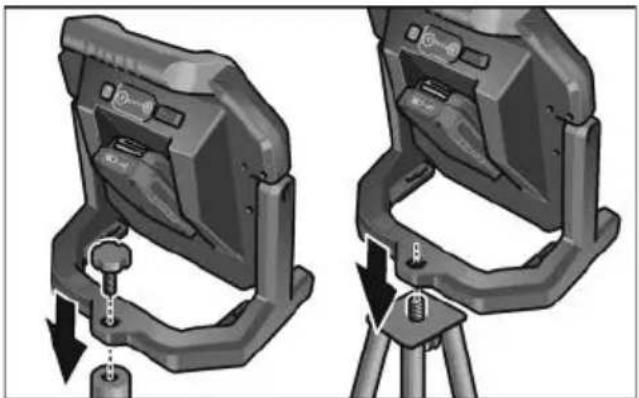

■ Для установки аккумуляторного светодиодного строительного прожектора на штативе используйте резьбу (5/8").

Использование крючка осуществляется на свой страх и риск!

i УКАЗАНИЕ

Мы рекомендуем устанавливать аккумуляторный светодиодный строительный прожектор на надежное основание или навинчивать его на надежный штатив.

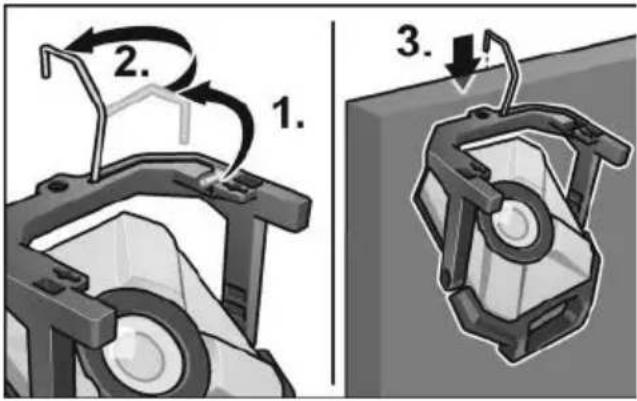

■ Для навешивания аккумуляторного светодиодного строительного прожектора разложите крючок из стойки (1.), поверните на 180° (2.) и навесьте (3.).

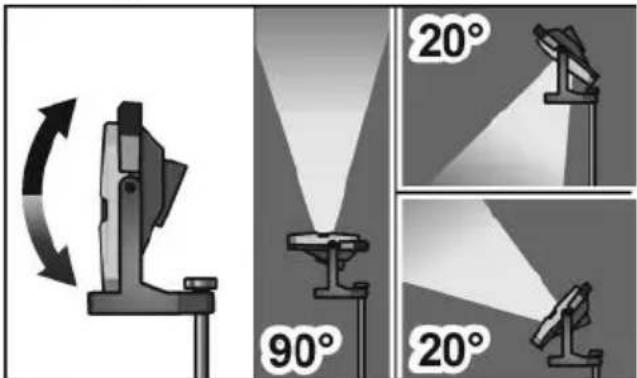

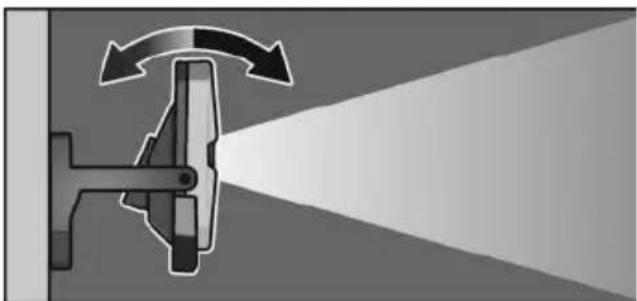

Функция поворота

■ Головную часть прожектора можно отводить на 90° вверх и на 20° вниз.

Техобслуживание и уход

Чистка

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ с устройством извлекайте из него аккумулятор.

Не пользоваться водой или жидкими чистящими средствами.

Загрязнения и пыль следует смести с корпуса электроинструмента с помощью кисточки или сухой тряпки.

Ремонтные работы

Ремонтные работы должны проводиться исключительно в сервисной мастерской, авторизованной изготовителем.

Запасные части и принадлежности

Покомпонентное изображение и списки запасных частей Вы найдете на нашем сайте в Интернете: www.flex-tools.com

Указания по утилизации

ПРЕДУПРЕЖДЕНИЕ!

Перед утилизацией бывшие в использовании электроинструменты/электроустройства подлежат выводу из эксплуатации:

– сетевые электроустройства/электроинструменты — путем отделения сетевого кабеля;

- электроустройства/электроинструменты с аккумуляторным питанием — путем извлечения аккумулятора.

Только для стран ЕС:

Не утилизируйте электроустройства вместе с бытовыми отходами!

Согласно директиве ЕС 2012/19/EU об утилизации старых электрических и электронных приборов и гармонизированным национальным законам бывшие в использовании электроустройства должны собираться отдельно от прочих отходов и подвергаться экологически безопасной вторичной переработке.

Регенерация сырья вместо утилизации мусора.

Изделие, принадлежности и упаковка подлежат сбору для экологически целесообразного повторного использования. Пластмассовые элементы промаркированы в целях сортировки для повторного использования.

ПРЕДУПРЕЖДЕНИЕ!

Аккумуляторы/элементы питания нельзя выбрасывать вместе с бытовыми отходами, бросать их в огонь или воду. Отслужившие аккумуляторы нельзя разбирать.

Аккумуляторы/элементы питания следует собирать и перерабатывать или утилизировать экологически допустимым образом.

Только для стран, входящих в ЕС: Вышедшие из строя или отработанные аккумуляторы/

батареи должны утилизоваться согласно указаниям, содержащимся в Директиве 2006/66/EG.

ПРИМЕЧАНИЕ

Информацию о возможных методах утилизации можно получить в специализированной торговле!

Исключение ответственности

Изготовитель и его представитель не несут ответственности за ущерб и потерянную прибыль, возникшие в результате прерывания промышленной деятельности, обусловленного изделием или невозможностью использования изделия.

Изготовитель и его представитель не несут ответственности за ущерб, возникший в результате использования изделия не по назначению или при его использовании с изделиями других изготовителей.
