KASUTUSJUHEND CL 5000 10.8 Flex

Kasutatud sümbolid ..... 162

Sümbolid seadmel 162

Teie ohutuse heaks ..... 162

Tehnilised andmed....164

Ülevaade 165

Kasutusjuhend 166

Hooldus ja korrashoid 168

Jäätmekäitlus 168

Vastutuse välistamine 168

Kasutatud sümbolid

HOIATUS!

Tähistab otsest ähvardavat ohtu.

Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi.

ETTEVAATUST!

Tähistab ohtlikku olukorda.

Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju.

MÄRKUS

Tähistab olulist informatsiooni või nõuannet kasutajale.

Sümbolid seadmel

Enne kasutuselevõttu lugeda kasutusjuhendit!

Jäätmekäitlus

(vaata lehekülge 168)!

Ärge vaadake valgusallikasse!

Hoida minimaalset vahekaugust valgustatud pindade ja esemetega. Minimaalsest väiksema vahekauguse korral on valgustatud esemete ülekuumenemisoht!

Valgustid karmideks tingimusteks

Kaitseklass III (kaitseväikepinge)

Teie ohutuse heaks

HOIATUS!

Enneseadme kasutamist lugege ja järgige:

• seda kasutusjuhendit,
• hetkel kehtivat kasutuseeskirja ja önnetuste ärahoidmiseeskirja

See seade on tehnika uusimal tasemel ja konstrueeriti kooskõlas üldtunnustatud ohutuseeskirjaga. Siiski võib seade selle kasutamisel ohustada kasutaja või kõrvaliste isikute elu ja tervist või võidakse vigastada seadet või muid esemeid.

Valgustit tohib kasutada ainultotstarbele vastavalt ja valgusti laitmatu seisundi korral. Ohutust mõjutavad puudused tuleb viivitamatult kõrvaldada.

Otstarbekohane kasutamine

Akuga LED-töökohavalgusti CL 5000/CL 10000 on ette nähtud

– professionaalseks kasutamiseks tööstuses ja käsitöösektoris,
– töökoha valgustamiseks,
- ruumide valgustamiseks.

Akuga LED-töökohavalgusti CL 5000/CL 10000 ei sobi

– valgustamiseks liikluses.

Akuga LED-töökohavalgusti ohutussuunised

HOIATUS!

Lugege läbi kõik ohutusnõuded ja juhised. Hoiatavate juhiste ja õpetuste mittetäitmise tagajärjel võib tekkida elektrilöök, puhkeda tulekahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem kasutada.

• Ärge töötage akuga LED-töökohavalgustiga plahvatusohtlikus keskkonnas.
• Ärge suunake valguskiirt inimeste ega loomade peale ega vaadake ise valguskiire sisse, ka mitte valgustist kaugemal olles.
• Ärge katke kinni töötava akuga LED-töökohavalgusti valgustipead. Valgusallikas läheb töötades kuumaks ja vöib süttida, kui soojus koguneb katte alla.
• Ärge kasutage akuga LED-töökohavalgustit maanteeliikluses.
  Eemaldage köigi akuga LED-töökohavalgusti juures tehtavate tööde (nt montaaž, hooldus jms) eel ning transpordi ja hoiustamise ajaks akuga LED-töökohavalgustist aku.
• Ärge laske lastel kasutada akuga LED-töökohavalgustit. See on ette nähtud professionaal-seks kasutamiseks. Lapsed võivad tahtmatult iseennast või teisi pimestada.
  ■ Kaitske akut kuumuse, nt pideva päikesekiirguse, tule, vee ja niiskuse eest. Plahvatusoht!
  ■ Aku kahjustamisel või asjatundmatul käsitsemisel võib akust eralduda aurusid. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.
  ■ Teravad esemed (näiteks naelad, kruvikeerajad või lõõgid) võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
  ■ Nende valgustite valgusallikat tohib vahetada ainult tootja või tema klienditeenindus või vastava kvalifikatsiooniga isik.

Ohutusnõuded akude käitlemisel

• Ärge avage akut! See võib tekitada lühise.
  ■ Kaitske akut kuumuse (nt ka pikaaegse päikesekiirguse), tule, vee ja niiskuse eest. Plahvatusoht!
  ■ Aku kahjustamise või väärkasutamise korral võivad väljuda aurud. Minge värske õhu kätte, kaebuste korral pöörduge arsti poole. Aurud võivad põhjustada hingamisteede ärritusi.
  Ebaõige kasutamise tagajärjel võib akust eralduda vedelikku. Vältige kokkupuudet vedelikuga! Juhuslikul kokkupuutel vedelikuga peske see veega maha. Vedeliku sattumisel silma pöörduge lisaks sellele ka arsti poole. Vedelik võib tekitada nahaärritusi või põletusi.
  ■ Kasutage FLEXi akusid ainult koos FLEXi masinate ja FLEXi tarvikutega. Ainult nii on aku ohtliku ülekoormuse eest kaitstud.
  ■ Laadige akusid ainult tootja soovitatud akulaadijaga! Kui akulaadijaga laetakse akusid, mis ei ole selle akulaadija jaoks ette nähtud, võib tekkida tulekahju.
  ■ Teravad esemed (näiteks naelad või kruvikeerajad) või lõögid võivad akut kahjustada. Võib tekkida sisemine lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

Tehnilised andmed

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Seadmetüüp akuga LED-töökohavalgusti
Liitiumioonaku V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Põlemisaeg- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Max koguvalgusvoog (+ 18 V aku) Im 5000 10000
Kaal (ilma akuta) kg 1,9 3,6
Suurus (PxLxK) mm 294x214x200 349x290x208
Paigalduskõrgus(kasutada ainult siseruumides)	m	≤3
Kaitseklass		III /
IP Code IP65 (ilma akuta)
IK Code		IK07

Ülevaade

1 2 1 2 3 4 5 6 7 8 9 10 11 12

1 Valgustipea kaitseklaas
2 Käepide
3 Sisse-/väljalüliti
4 Valgustugevusnupud Heleduse seadmine
5 USB-C ühendus

6 Aku pesa
7 Avad seinahoidiku jaoks
8 Statiivi keere (5/8")
9 Seinakinnitushaagiga raam
10 Aku
11 Aku lukustusest vabastamise nupp
12 Aku olekunäidik

Kasutusjuhend

HOIATUS!

Kõigi seadme juures tehtavate tööde eel tömmake aku välja.

Enne kasutuselevõttu

Pakkige seade ja lisavarustus lahti ning kontrollige tarne täielikkust ja võimalike transpordikahjustuste puudumist.

Aku paigaldamine/vahetamine

■ Suruge laetud aku seadmesse kuni selle täieliku fikseerumiseni.

"clic"

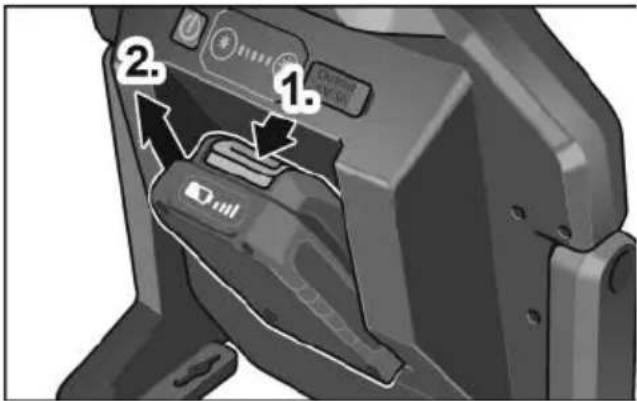

■ Aku eemaldamiseks vajutage lukustuse vabastamisnuppu (1.) ja tömmake aku välja (2.).

Kasutusvälisel ajal kaitsta akukontakte.

Metallosadega kokkupuutumisel võib tekkida lühis.

Ettevaatust, plahvatus- ja tuleoht!

Aku laetuse aste

■ Nupule vajutamisega saab aku laetuse astme näidu LEDide abil laetuse astet kontrollida.

1 2 3 4

Näit kustub 5 sekundi pärast.

Kui üks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist ükski LED ei põle, on aku defektne ja tuleb välja vahetada.

ECO-laad

Akuga LED-töökohavalgustid on varustatud aku madala laetuse taseme meeldetuletusfunktsiooniga. 3-kordse vilkumise järel lülitub valgusti automaatselt ECO-laadi valgusjõuga 300 lm. Aku vahetamiseks jääb piisavalt aega.

ECO-laadis vilgub heledusnäit.

- Heleduse langetamise nupu pika vajutusega saab valgusti selle võimalikult pikaks kasutuseaks käsitsi ECO-laadi lülitada.

- Suvalise nupu vajutamisega saab ECO-laadist jälle lahkuda, kui aku laetuse tase seda võimaldab.

Sisse- ja väljalülitamine

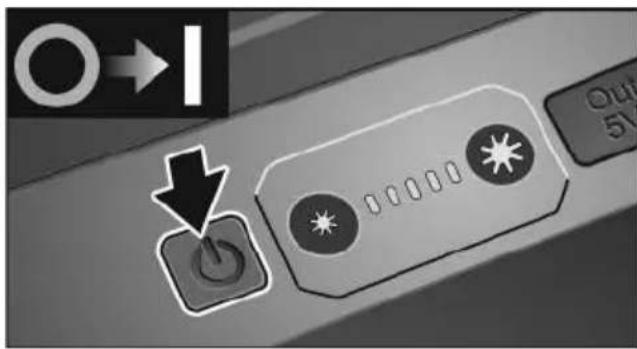

■ Akuga LED-töökohavalgusti lülitatakse sisse või välja sisse-/väljalülitivajutamisega.

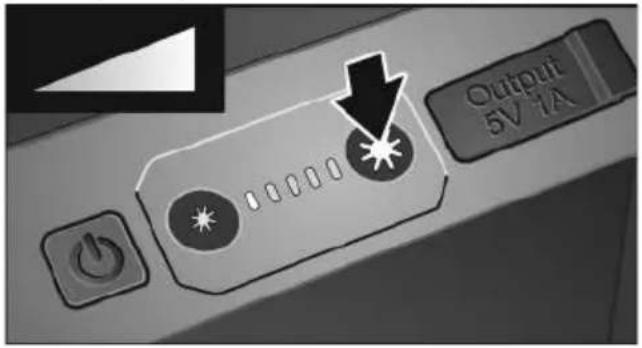

Valgusjõudu saab muuta valgustugevuse nuppusid vajutades.

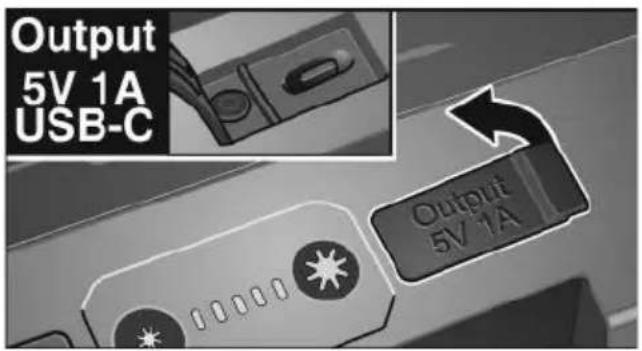

Integreeritud USB-C ühendusega saab näiteks nutitelefone laadida.

Output 5V 1A USB-C Output 5V 1A

i SUUNIS

Kui lamp välja lülitada, inaktiveerub USB-Cühendus 2 tunni pärast automaatselt.

Paigaldamine

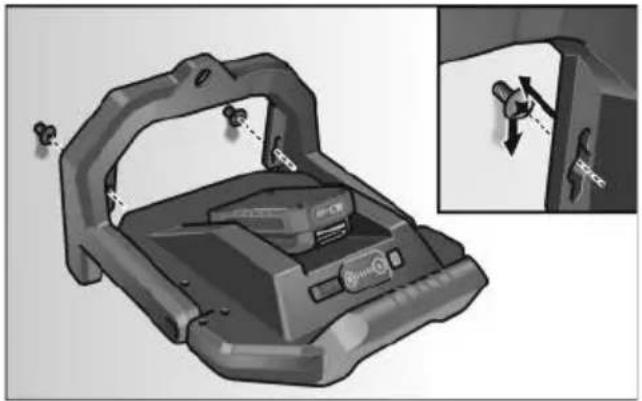

■ Akuga LED-töökohavalgusti seinale kinnitamiseks kasutage seinahoidikuavasid.

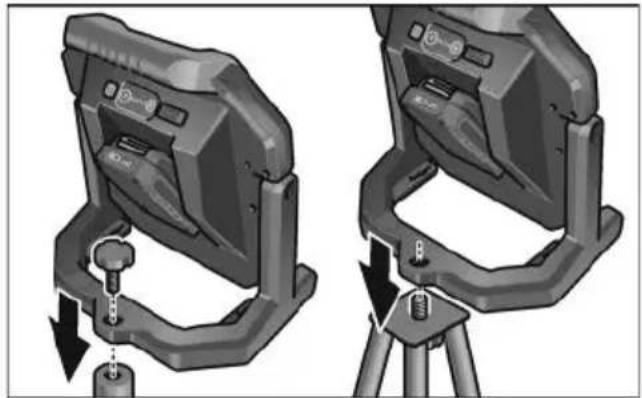

■ Akuga LED-töökohavalgusti statiivile kinnitamiseks kasutage keeret (5/8").

Konksu kasutamine toimub omal vastutusel!

i SUUNIS

Soovitame asetada akuga LED- töökohavalgusti kindlale aluspinnale või kruvida stabiiilsele statiivile.

Akuga LED-töökohavalgusti riputamiseks pöörake konks raamist välja (1.), pöörake 180° (2.) ja riputage üles (3.).

1. 2. 3.

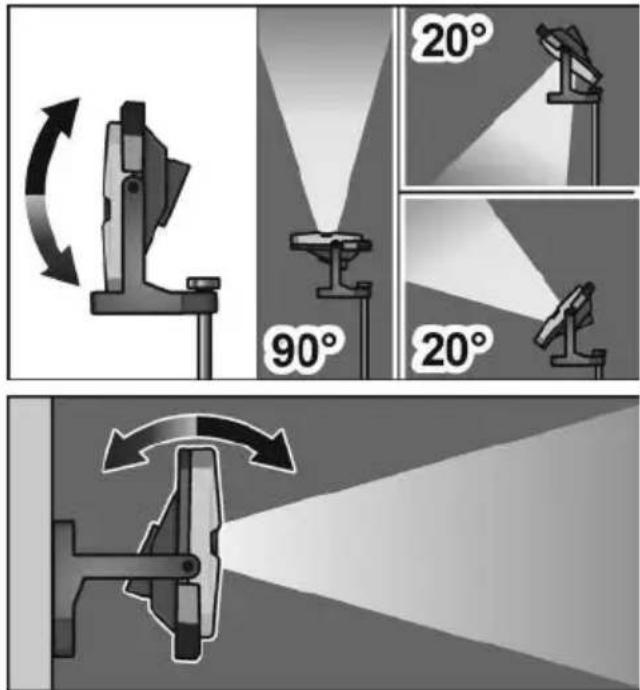

Pööramisfunktsioon

Valgustipead saab 90° üles ja 20° all kallutada.

Hooldus ja korrashoid

Puhastamine

HOIATUS!

Kõigi seadme juures tehtavate tööde eel tömmake aku välja.

Mitte kasutada vett ja vedelaid pesuvahendeid.

■ Mustus ja tolm eemaldada korpuselt pintsli või kuiva lapiga.

Remonttööd

Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Muutke tööea lõpetanud elektrilised seadmed enne jäätmekäitlust kasutuskõlbmatuks:

• vörgutoitega elektrilistelt seadmetelt vörgukaabli eemaldamisega,
• akutoitega elektrilistelt seadmetelt aku eemaldamisega.

Ainult ELi riikidele:

Ärge visake elektrilisi riistu olmeprügi hulka!

Vastavalt Euroopa vanade elektri- ja elektroonikaseadmete direktiivile 2012/19/EL ja selle rakendustele siseriiklikes seadussätetes tuleb kasutatud elektrilised seadmed eraldi koguda ja keskkonda säästvalt taaskasutada.

Jäätmete taaskasutus prügilasse viimise asemel.

Suunake seade, tarvikud ja pakend keskkonnasäästlikku taaskasutusse. Jäätmete liigiti ringlussevõtuks on plastosad vastavalt tähistatud.

HOIATUS!

Ärge visake akusid/patareisid olmeprügisse, tulle ega vette. Ärge avage vanu akusid.

Akusid/patareisid tuleb korjata ning suunata ümbertöötlusse või hävitada keskkonnasäästlikult.

Ainult EL riikidele:

Direktiivi 2006/66/EÜ järgi kuuluvad defektsed või kasutatud akud/patareid ümbertöötlusele.

MÄRKUS

Teavet jäätmekäitluse võimaluste kohta saate müüja käest!

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada.

Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud asjatundmatu kasutamise või teiste tootjate toodete kasutamise tagajärjel.
