DWL 2500 10.8 - Valgustus Flex - Tasuta kasutusjuhend

Toote tüüp	Laetav LED töövalgusti
Bränd	Flex
Mudel	DWL 2500 10.8
Mõõdud (PxLxK)	240 x 230 x 120 mm
Kaal (ilma akuta)	1,9 kg
Toiteallikas	Li-ion aku 10,8 V / 18,0 V (2,5 / 4,0 / 5,0 / 6,0 Ah)
Kogu valgusvoog	3000 lm (100%), 2250 lm (75%), 1500 lm (50%), 750 lm (25%), 300 lm (10%)
Värvustemperatuur	2500 / 3500 / 4500 / 5500 / 6500 K (5 reguleeritavat taset)
Maksimaalne valgustusaeg	30 h (18 V / 2,5 Ah akuga vastavalt seadistusele)
Akuvaba tööaeg	2 h 300 lm juures
USB-port (kaasaskantav laadija)	5 V / 1 A mobiilseadmete laadimiseks
Kaitseaste	IP20 (akuga), IP67 (ilma akuta), IK07
Valgustatava objekti minimaalne kaugus	0,1 m
Peamised funktsioonid	Sisse/välja lülitamine, valgustugevuse reguleerimine, värvustemperatuuri valik, Bluetooth (juhtimine rakenduse kaudu), kuni 4 lambi sidumine, vargusvastane PIN-kood
Paigaldus / Kinnitus	Magnetiline alus, jalakinnitus, pööratav tugiraam
Sihtotstarve	Professionaalne: pindade kontroll, poleerimine, lakkimine, puhastamine, värvide reguleerimine, töökoha valgustus
Hooldus ja puhastamine	Enne puhastamist eemaldage aku; kasutage pintslit või kuiva lappi; mitte vett ega vedelaid tooteid
Remondid	Usaldage ainult tootja volitatud hooldustöökotta
Varuosad	Saadaval aadressil www.flex-tools.com (lahtivõetud vaated)
Kõrvaldamine	Ärge visake olmejäätmete hulka; eraldi ringlussevõtt vastavalt EL direktiivile 2012/19/EL; aku vastavalt 2006/66/EÜ

Korduma kippuvad küsimused - DWL 2500 10.8 Flex

Kuidas paigaldada või vahetada akut DWL 2500 10.8 lambil?

Suruge laetud aku täielikult sektsiooni, kuni see kinnitub. Eemaldamiseks vajutage mõlemal küljel asuvaid vabastusnuppe ja tõmmake aku välja.

Kuidas kontrollida aku laetuse taset?

Vajutage lambi küljel asuvat juhtnuppu. Kuva LEDid näitavad laetuse taset. Kui LED vilgub, laadige akut. Kui ükski LED ei sütti, on aku defektne.

Kuidas lülitada lampi sisse ja välja?

Lambi sisse- või väljalülitamiseks vajutage sisse/välja lülitit.

Kuidas reguleerida valgustugevust?

Kasutage valgusvoo suurendamiseks või vähendamiseks nuppe '+' ja '-'. Vasakul küljel olev LED-kuva näitab järelejäänud tööaega.

Kuidas muuta valgustuse värvustemperatuuri?

Hoidke sisse/välja lülitit all rohkem kui 2 sekundit, seejärel vajutage '+' või '-' temperatuuri valimiseks 5 temperatuuri hulgast: 2500, 3500, 4500, 5500 või 6500 K.

Kuidas kasutada Bluetooth funktsiooni ja rakendust?

Lülitage lambil Bluetooth sisse (hoidke Bluetooth nuppu all). Laadige alla Flex rakendus iTunes/App Store/Google Play kaudu. Saate siduda kuni 4 lampi, reguleerida valgustugevust, värvi ja seada vargusvastase PIN-koodi.

Kuidas lähtestada PIN-kood, kui ma selle unustasin?

Hoidke Bluetooth nuppu all 10 sekundit. PIN-kood lähtestatakse.

Kas saan selle lambiga oma nutitelefoni laadida?

Jah, lamp sisaldab USB-porti (5V/1A), mis võimaldab mobiilseadmeid (nt nutitelefone) laadida. Sisseehitatud aku tagab akuvaba tööaja 2 tundi 300 luumeni juures.

Kuidas lampi puhastada?

Enne puhastamist eemaldage aku. Tolmu ja mustuse eemaldamiseks kasutage pintslit või kuiva lappi. Ärge kasutage vett ega vedelaid puhastusvahendeid.

Mida teha, kui lamp enam ei sütti?

Kontrollige esmalt aku laetust. Kui see on defektne, vahetage see välja. Kui probleem püsib, usaldage remont Flexi volitatud hooldustöökotta. LED-valgusallikat ei saa eraldi asendada.

KASUTUSJUHEND DWL 2500 10.8 Flex

Kasutatud sumbolid 161

Sumbolid seadmel 161

Teie ohutuse heaks 161

Tehnilised andmed 162

Ulevaade 163

Kasutusjuhend 164

Hooldus ja korrashoid 166

Jaatmekaitlus 166

Vastutusevalistamine 167

Kasutatud sumbolid

HOIATUSI

Tahistab otsest ahvardavat ohtu.

Tahistab ohtlikku olukorda.

Tāhistab olulist informatsiooni vovi nōuannet kasutajale.

Sumbolid seadmel

Enne kasutuselevottu lugeda kasutusjuhendit!

Jaatmekaitlus (vaata lehekulge 166)!

Arge vaadake valgusallikasse!

Valgustid toks karmides tingimustes IK07

IP20

Tolmukindlusaste 2 ja kaitse veesissetungimise vastu 0 (akuga)

IP67

Tolmukindlusaste 6 ja kaitse veesissetungimise vastu 7 (akuta)

Tulekahjuoht

Minimaalne kaugus valgustud esemetest 0,1 m.

Teie ohutuse heaks

HOIATUS!

Enne elektritöörista kasutamist lugeda labi jargmised juhendid ja pidada neist kinni:

kaesolev kasutusjuhend,
lisatud brošüür „Üldised ohutusjuhised" elektrööristadega käsitsemisel (vihikud nr.: 315.915),
- tokohal kehtivad onnetusjuhtumite arahoidmise eeskirjad.

Otstarbekohane kasutamine

LED-aku-töostusvalgusti DWL 2500 10.8/ 18.0 on ette nähtud

professionaalseks kasutamiseks toostuses ja kasiösektoris,
- suurte pindade kontrollimiseks
poleerimise, värvimise ja puhastamise
korral ning värvide sobitamiseks,
- toökoha valgustamiseks,
- ruumide valgustamiseks.

LED-aku-töostusvalgusti DWL 2500 10.8/ 18.0 ei sobi

-valgustamiseksliikluses.

Ohutussuunised LED-akutöostusvalgustitele

HOIATUSI

Lugege labi koik ohutusnouded ja juhised. Hoiatavate juhiste ja opetuste mittetaitmise tagajarjel voib tekkida elektriloo, puhkeda tulekahju ja/voi tekkida rasked kehavigastused. Holdke koik ohutusnouded ja juhised alles, et neid ka hiljem kasutada.

• Arge toötage LED-aku-töösustusvalgustiga plahvatusohtlikus keskkonnas.
  Arge suunake valguskiirt inimeste ega loomade peale ega vaadake ise valguskiire sisse, ka mitte valgustist kaugemal olles.

et

DWL 2500 10.8/18.0

Are katke valgustuspead kinni, kui LED-aku-töostusvalgusti tötab. Valgusallikas laheb toitades kuumaks ja voib suttida, kui soojis koguneb katte alla.
Selle lambi valgusallikat ei saa vahetada. Kui lamp defekti voi maksimaalse eluea taitumise tottu ei peaks enam talitlema, tuleb kogu lamp asendada uuega.
- Arge kasutage LED-aku-töostusvalgustit tänavallikluses.
Vötke enne igasuguste tõode tegemist akutöostusvalgusti juures (nt paigaldamine, hooldus jms) ning transpondi ja hoiustamise ajal aku aku-töostusvalgustist valja.
- Arge lubage lastel kasutada LED-akutöostusvalgustit. See on ette nāhtud professiona-seks kasutamiseks. Lapsed voivad tahtmatult iseennast voiteisi pimentada.
Arge avage akut. See voib tekitada luhise.
Kaitske akut kuumuse, nt pideva paikesekiirguse, tule, vee ja niiskuse eest. Plahvatusoht!

Aku kahjustamisel voi asjatundmatul kasiitsemisel voib akust eralduda aurusid. Minge varske ohu katte, kaebuste korral poorduge arsti poole. Aurud voivad pohjustada hingamisteede arrritusi.
Laadige akusid ainult totjapoolt soovitatud akulaadjiga. Kui akulaadjiga laaditakse akusid, mis ei ole selle akulaadjija jaoks ette nahtud, voib tekkida tulekahju.
Teravad esemed (naiteks naelad, kruvikeerajad voi loogid) voivad akut kahjustada. Voib tekkida sisemine luhis ja aku voib suttida, suitsema hakata, plahvatada voi üle kuumeneda.
Nende valgustite valgusallikat tohib vahetada ainult tootja voi tema klienditeenindus voi vastava kvalifikatsooniga isik.

Tehnilised andmed

	DWL 2500 10.8/18.0
Seadmetüpp LED-aku-töösusvalgusti
Liitiumionaku V/Ah		18.0/2,5 10.8/2,5 18.0/5,0 10.8/4,0 10.8/6,0
Pölemisaeg h		Max. 30 Reserv: 2 h 10% / 300 lm korral
Värvsustemperatuur K 2500/3500/4500/5500/6500
Kogu valgusvoog Im		3000/100% 2250/75% 1500/50% 750/25% 300/10%
Kaal „EPTA-procedure 01/2003" (ilma akuta) järgi	kg	1,9
Suurus (PxLxK) mm		240x230x120

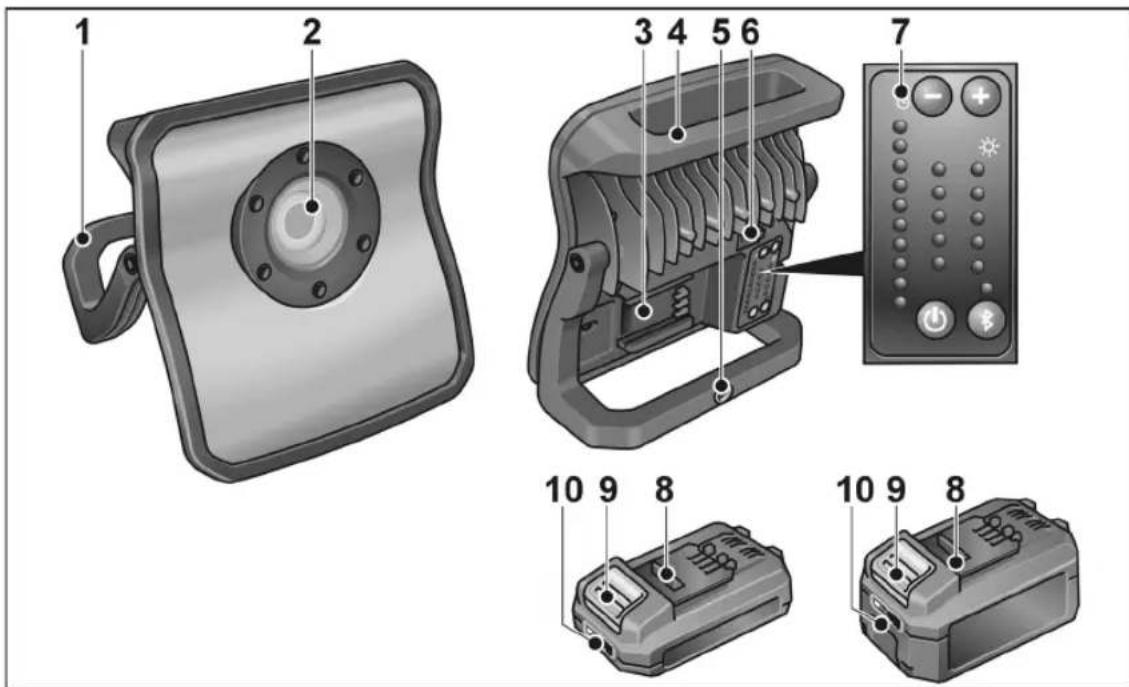

Ulevaade

1 T u g i r a a m 6 USB-pesa

2 L E D - s ō ō I m 7 Juhtimiselement

3 Aku pesa 8 Liitiumoonaku (2,5 Ah voi 5,0 Ah)
4 Käepide 9 Aku lukustusest vabastamise nupp
5 Kinnitamisvoimalus statiivile 10 Aku olekunaidik

et

Kasutusjuhend

HOIATUSI

Enne koiki elektritoorista juures tehtavaid toid eemaldage sellest aku.

Enne kasutuselevottu

Votta elektritöörist ja tarvikud pakendist
valja ja kontrollida üle, kas kõik osad
on olemas ning kas need ei ole saanud
transpondi kaigus kahjustada.

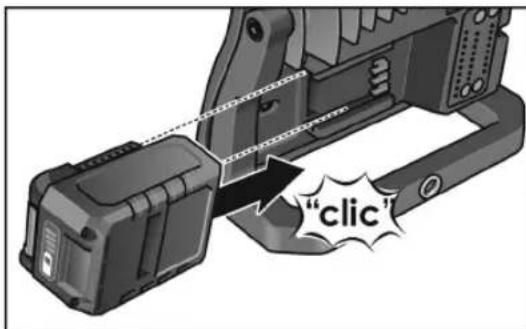

Aku paigaldamine/vehetamine

Suruge laetud akunisi selle taieliku fikseerumiseni elektritorista.

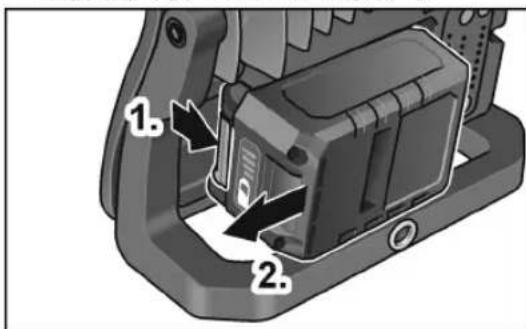

Väljavötmiseks vajutada vabastunppu (1.) ja vötta aku valja (2.).

ETTEVAATUST!

Kasutusvalisel ajal kaitsta akukontakte. Metallosadega kokkupuutumisel voib tekkida luhis. Ettevaatust, plahvatus- ja tuleoht!

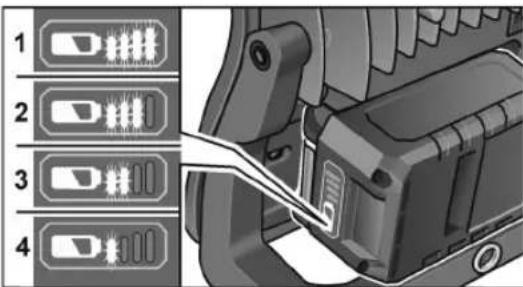

Aku laetuse aste

Nupule vajutamisega saab aku laetuse astme naidu LEDide abil laetuse astet kontrollida.

Nait kustub 5 sekundi pärast.
Kui uks LED vilgub, tuleb akut laadida. Kui pärast nupule vajutamist uksi LED ei pole, on aku defektne ja tuleb valja vahetada.

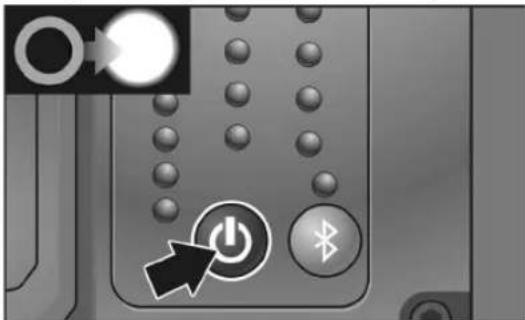

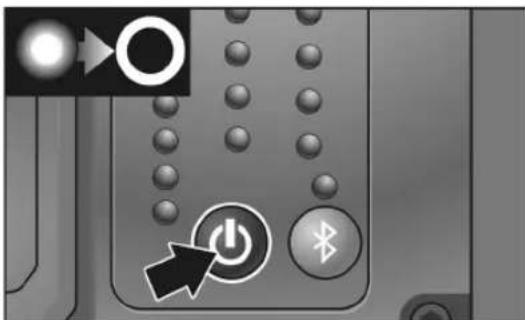

Sisse- ja valjalulitamine

Lülitage LED-aku-töbstusvalgusti sisse-/ valjalulitit vajutades sisse voi valja.

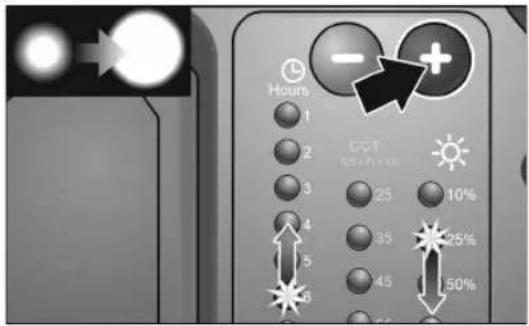

Valgustuse intensivsuse seadmine

Vajutades ^+ "voi-,saab muuta LED-akutooestusvalgusti valgustuse intensiavsust. LED-naidik vasakul kuljel naitab jarelejaanud valgustamiskestust.

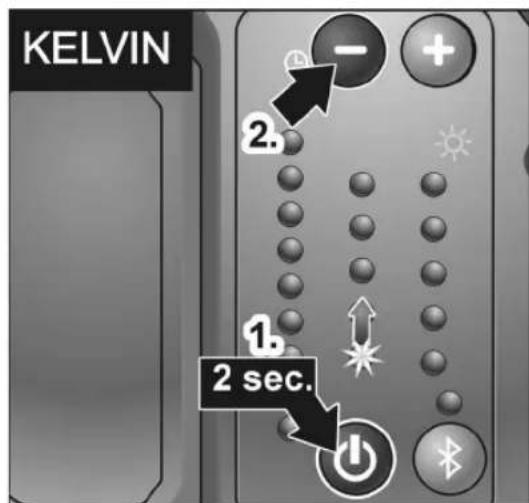

Värvtemperatuuri seadmine

Hoides sisse-/valjalulitit all kauem kui 2
sekundit ja vajutades lisaks nuppu ,+voi-,saab LED-aku-toostusvalgusti
värvtemperatuuri muuta astmeliselt 5 astmes.

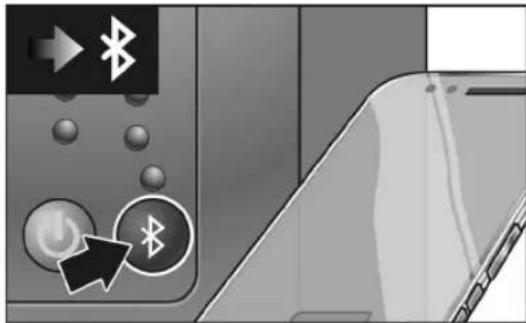

Bluetooth®-juhtimine

LED-aku-töostusvalgustit saab juhtida integreeritud Bluetooth® valguskontrolliga. Aktiveerige ja ühendage rakendusega, vajutades „Bluetooth®-nuppu".

Funktsioonid

Valgustisisse-/valjalulitamine
Valgustuse intensivsuse seadmine
Värvtemperatuuri valimine
Kuni 4 valgusti kokku ühendamine
PIN-koodi valimine, et keegi teine ei saaks valgusti juhtimist üle votta

Nii kustunate PIN-koodi

■ lulitage Bluetooth-funktsoon sisse,
vajutage Bluetooth-klahvi kestusega 10 sekundit,
PIN-kood lahestatakse.

Uhilduv iPhone 5 voi korgemaga / Android 5.0 voi korgemaga.

Kulastage iTunes App Store'i / Google Playd / voi laadige rakendus alla meie veebilehelt.

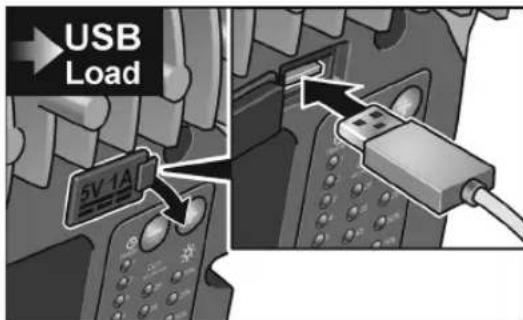

Powerbank-funktsoon

LED-aku-tövalgusti on varustatud sisseehitatud akupangaga. Valgusti tootab kuni 2 tundi valgusvooga 300 luumenit - ilma akuta. Akuga saate USB-puksi kaudu laadida mobilseid uksusi, nagu nt nutitlefone.

Laadimispinge/-vool: 5 V / 1 A

et

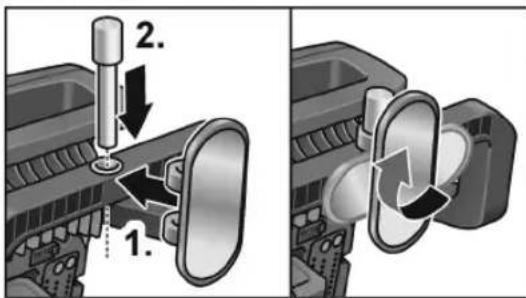

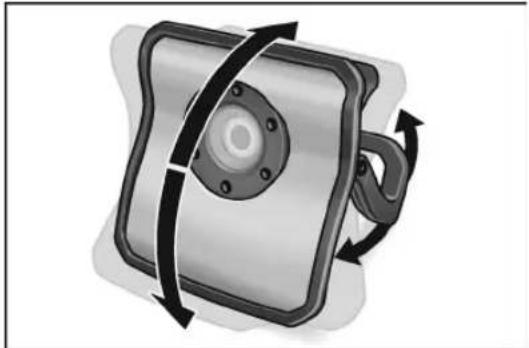

Paigaldamine

LED-aku-töostusvalgusti saab tugiraami abil seada üles suvalises asendis.

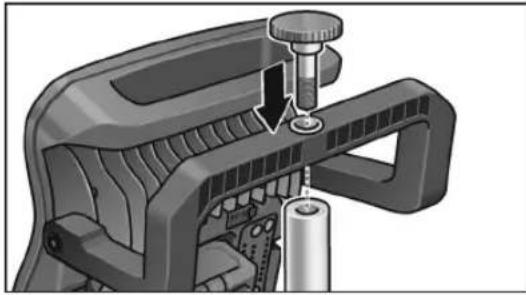

LED-aku-töostusvalgusti saab kinnitada statiivile voi magnethoidiku abi suvalisele magnetilisele pinnale.

Hooldus ja korrashoid

Puhastamine

HOIATUSI

Enne koiki elektritooriista juures tehtavaid
toid eemaldage sellest aku.
Mitte kasutada vett ja vedelaid
pesuvahendeid.

Mustus ja tolm eemaldada korpuselt pintsli voi kuiva lapiga.

Remonttööd

Remonttoid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses.

Varuosad ja tarvikud

Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com

Jäätmekäitlus

HOIATUS!

Muutke elektrilised tooriistad enne jaatmekaitlusse andmist kasutuskolbmatuks:

• vorgutoitega elektrilistel tooriistadel eemaldage vorgukaabel,
• akutoitega elektrilistel tooriistadel eemaldageaku.

Ainult ELi riikidele:

Arge visake elektrilisi tooriisto olmeprugi hulka! Euroopa direktivi 2012/19/EL elektri- ja elektronikaseadmete jaatmete ning selle rahvusliku seaduse rakendamise jargi tuleb koguda kasutatud elektrtooriisto eraldi jaanda need jaatmete keskkonnasaaastlikku taaskasutusse.

Jäätmete taaskasutus prügilasse viimise asemel.

Suunake seade, tarvikud ja pakend keskkonnasaaastlikku taaskasutusse. Jaatmete liigiti ringlussevotuks on plastosad vastavalt tahistatud.

HOIATUSI

Arge visake akusid/patareisid olmeprugisse, tulle ega vette. Arge avage vanu akusid.

Akusid/patareisid tuleb korjata ning suunata umbertootlusse voi havitada keskkonnasaastlikult.

Ainult EL rikidele:

Direktivi 2006/66/Eü järgi kuuluvad defektsed voi kasutatud akud/pataeid umbertoötlusele.

MARKUS

Teavet jaatmekaitluse voimaluste kohta.
saate muuja kaest!

Vastutuse välistamine

Tootja ja tema esindaja ei vastuta kahu ja too katkemisest tingitud tulukaotuse eest, mille pohjustab toode voi olukord, mis ei voimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahu eest, mis on tekkinud asjatundmatu kasutamise voi teiste tootjate toodete kasutamise tagajarjel.
