BEDIENUNGSANLEITUNG DWL 2500 10.8 Flex

Zu Ihrer Sicherheit 3

Technische Daten 4

Auf einen Blick 5

Gebrauchsanweisung 6

Wartung und Pflege 8

Entsorgungshinweise 8

CHaftungsausschluss 9

Haftungsausschluss 9

Verwendete Symbole

WARNING!

Bezeichneteine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

VORSICHT!

Bezeichnete eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschaen.

HINWEIS

Bezeichnet Anwendungsstips und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme Bedienungsanleitung lessen!

Entsorgungshinweise (siehe Seite 8)!

Nicht in die Lichtquelle blichen!

Leuchten für rauen Betrieb IK07

Staubdichtigkeitsgrad 2 und Schutz gegen Eindringen von Wasser 0 (mit Akku)

Staubdichtigkeitsgrad 6 und Schutz gegen Eindringen von Wasser 7 (ohne Akku)

Warnung - Brandgefahr! Mindestabstand zu beleuchteten Gegenständen 0,1 m

Zu Ihrer Sicherheit

WARNING!

Vor Gebrauch des Elektrowerkzeuges lesen und danach handeln:

• die vorliegende Bedienungsanleitung,
  die „Allgemeinen Sicherheitshinweise" zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften Nr.: 315.915),
• die für den Einsatzort geltenden Regel und Vorschriften zur Unfallverhütung.

Bestimmungsgemäß Verwendung

Die LED-Akku-Arbeitsleuche DWL 2500 10.8/18.0 ist bestimmt

• für den gewerblichen Einsatz in Industrie und Handwerk,
  zur Kontrolle von groBen Oberflächen beim Polieren, Lackieren und Reinigen sowie zur Farbanpassung,
• für die gezielte Ausleuchting des Arbeitsplatzes,
• zur Ausleuchting von Räumen. Die LED-Akku-Arbeitsleuchte DWL 2500 10.8/18.0 ist nicht geeignet
• zur Beleuchting im Straβenverkehr.

Sicherheitseinweise für LED-AkkuArbeitsleuchten

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Arbeiten Sie mit der LED-Akku-Arbeitsleuchte nicht in explosionsgefahrdeter Umgebung.
Richten Sie den Lichtstrahl nicht auf Personen oder Tiere und blichen Sie nicht selbst in den Lichtstrahl, auch nicht aus großerer Entfernung.

de

DWL 2500 10.8/18.0

Decken Sie den Leuchtenkopf nicht ab, während die LED-Akku-Arbeitsleuche in Betrieb ist. Der Leuchtenkopf erwartt sich im Betrieb und kann Verbrennungen verursachen, wenn sich diese Hitze staut.
Die Lichtquelle dieser Lampe kann nicht getauscht werden. Soltte die Lampe aufgrund eines Defekts oder durch erreichen der maximalen Lebensdauer nicht mehr Funktionieren, muss die gesamte Lampe ersetzt werden.
- Verwenden Sie die LED-Akku-Arbeitsleuchte nicht im Straβenverkehr.
- Nehmen Sie vor allen Arbeiten an der Akku-Arbeitsleuche (z.B. Montage, Wartung etc.) sowie bei deren Transport und Aufbewährung den Akku aus der Akku-Arbeitsleuche.
Lassen Sie Kinder die LED-Akku-Arbeitsleuche nicht benutzen. Sie ist für den professionellen Gebrauch bestimmmt. Kinder konnen unbeabsichtigt sich selbst oder Personenblenden.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
■ Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen Dämpfe austreten. Führren Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe konnen die Atemwege reizen.
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
Durch spitze Gegenstände wie z.B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommt und der Akku brennen, rauchen, explodieren oder überhitzen.
Die in dieser Leuche enthaltene Lichtquellearf nur vom Hersteller oder seinem Kundendienst oder einer ahnlichen qualifizierten Person ersetzt werden.

Technische Daten

	DWL 2500 10.8/18.0
Gerätotyp LED-Akku-Arbeitsleuchte
Lithium-Ionen Akku V/Ah		18.0/2,5 10.8/2,5 18.0/5,0 10.8/4,0 10.8/6,0
Leuchtdauer h		Max. 30 Backup: 2h bei 10%/300 lm
Farbtemperatur K 2500/3500/4500/5500/6500
Gesamtlichtstrom Im		3000/100% 2250/75% 1500/50% 750/25% 300/10%
Gewicht entsprechend „EPTA-procedure 01/2003" (ohne Akku)	kg	1,9
Größe (LxBxH) mm		240x230x120

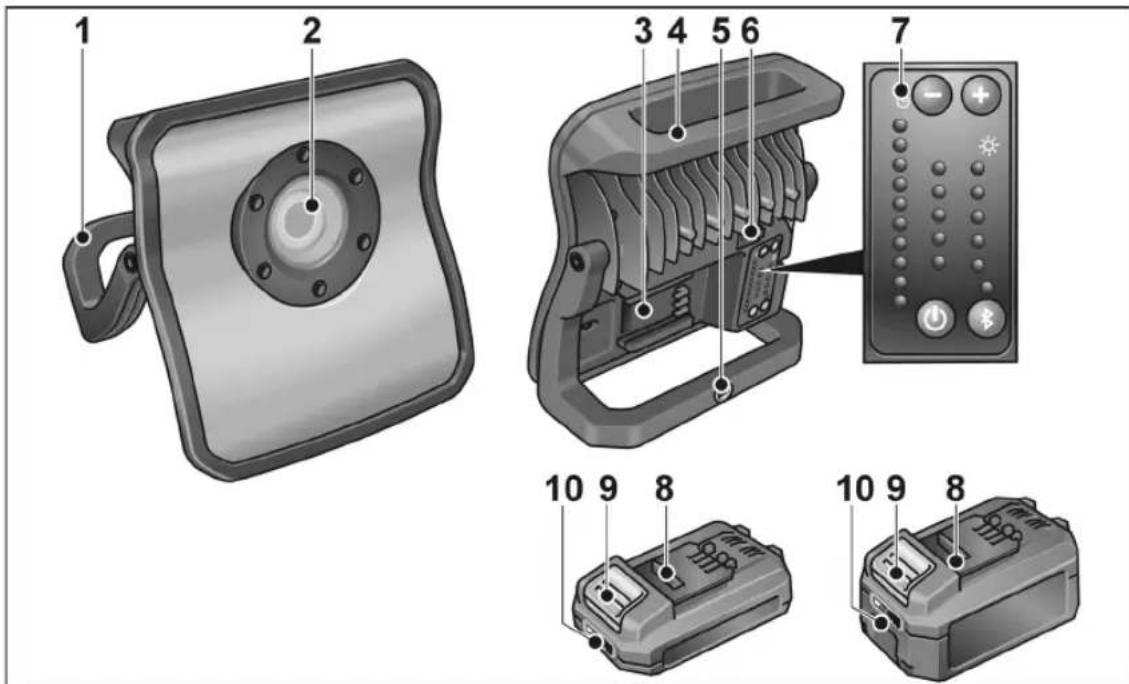

Auf einen Blick

1 Stutzgestell
2 LED-Einheit
3 Einschubschacht für Akku
4 G r i f f
5 Befestigungsmöglichkeit für Stativ

6 U S B - B u c h s e

7 Bedienelement
8 Li-Ion-Akku (2,5 Ah oder 5,0 Ah)
9 Entriegelungstaste für Akku
10 Akkuzustands-Anzeige

de

Gebrauchsanweisung

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug den Akku aus dem Gerät herausziehen.

VorderInbetriebnahme

Elektrowerkzeug und Zubehör auspacken und auf Vollständigkeit der Lieferung und eventuelle Transportschäden kontrollieren.

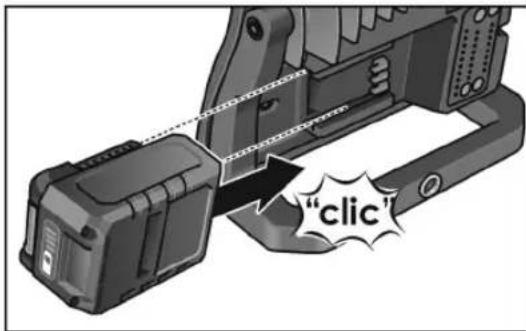

Akku einsetzen/wechseln

Geladenen Akku bis zum vollständigen Einrasten in das Elektrowerkzeuge eindrücken.

Zum Entnehmen die Entriegelungstastendrücken (1.) und Akku Herausziehen (2.).

VORSICHT!

Bei Nichtgebrauch die Kontakte des Akkus schützen. Lose Metallteile können die Kontakte kurzschreiben, es besteht Explosions- und Brandgefahr!

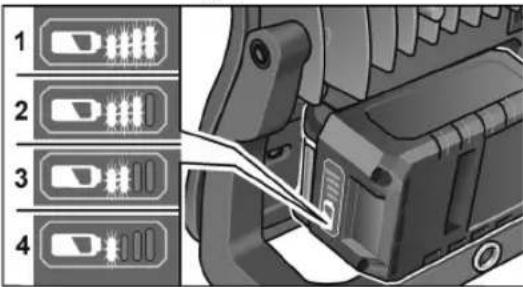

Ladezustand des Akkus

Durch Drucken der Taste kann an den LED der Akkuzustands-Anzeige der Ladezustand geprüft werden.

Die Anzeige erlischt nach 5 Sekunden. Blinkt eine der LED, muss der Akku geladen werden. Wenn nach dem Drucken der Taste keine LED leuchtet, ist der Akku defekt und muss ersetzt werden.

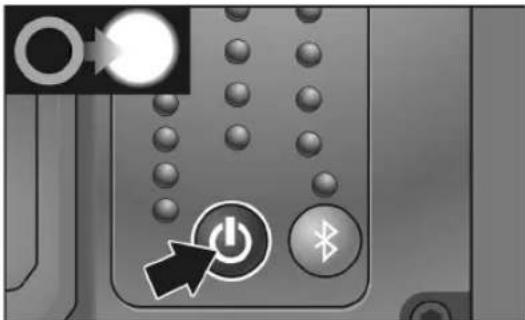

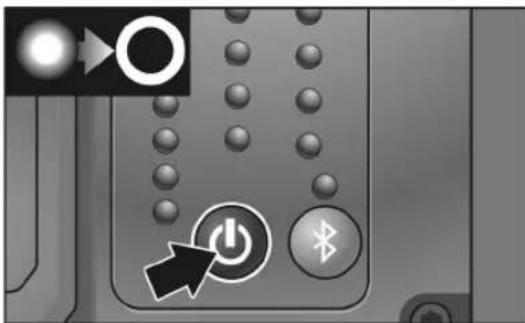

Ein- und Ausschalten

LED-Akku-Arbeitsleuchte durch Druck auf den Ein-/Ausschalter ein-bzw. ausschalten.

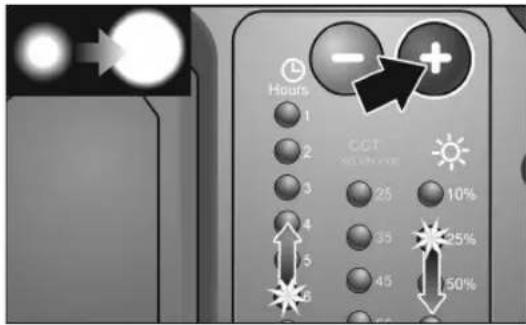

Leuchtintensität einstellen

Durch Druck auf r + " oder r - " kann die Leuchtintensität der LED-AkkuArbeitsleuche geändert werden. Die LED-Anzeige auf der linken Seite zeigt die restliche Leuchtdauer an.

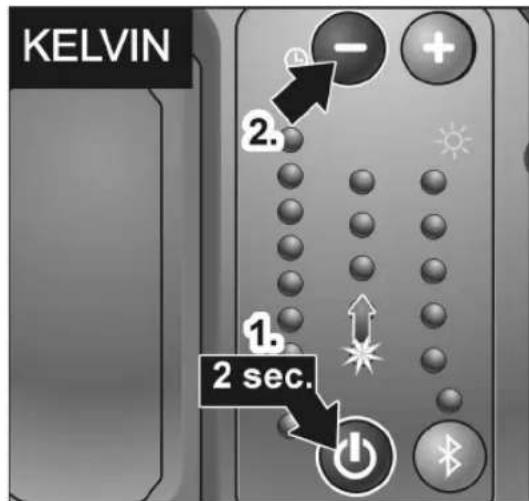

Farbtemperatur einstellen

Durch Drücken von mehr als 2 Sekunden auf den Ein-/Ausschalter und anschließlich Drücken der „+“ bzw. „-“ Taste kann die Farbtemperatur der LED-Akku-Arbeitsleuchte schrittweise in 5 Stufen geändert werden.

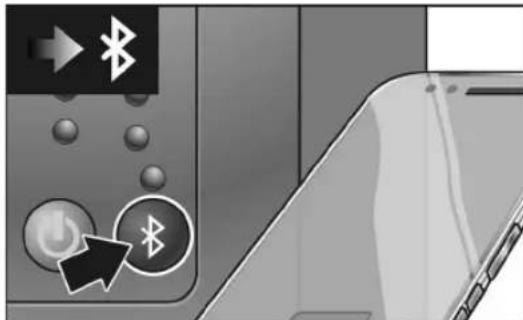

Bluetooth®-Steuerung

Die LED-Akku-Arbeitsleuchte kann via integrierter Bluetooth® Lichtkontrolle gesteuert werden. Durch Druck auf die „Bluetooth®-Taste" aktivieren und mit der App verbinden.

Funktionen

Leuchte ein-/ausschalten
Leuchtintensität einstellen
Farbtemperatur wahlen
Bis zu 4 Leuchten zusammen verbinden
Pin-Code wahlen, damit kein Anderer die Steuerung der Leuchte übernimmt

So löschen Sie den PIN-Code

Schalten Sie die Bluetooth-Funktion ein.
Drucken Sie die Bluetooth-Taste 10 Sekunden lang.
Der PIN-Code wird zurückgesetzt.

Kompatibel mit iPhone 5 oder hoher / Android 5.0 oder hoher.

Besuchen Sie den iTunes App Store / Google Play / oder downloaden Sie die App von unserer Webseite.

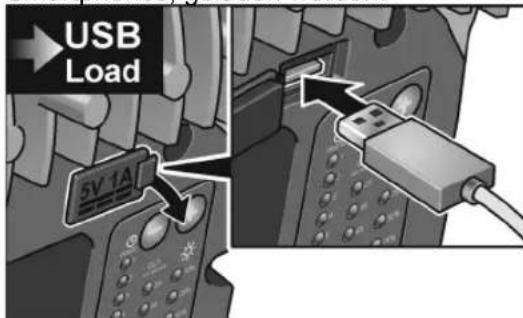

Powerbank-Funktion

Die LED-Akku-Arbeitsleuchte ist mit einer eingebauten Powerbank ausgestattet. Die Leuchte bleibt bis zu 2 Stunden mit 300 Lumen Lichtstrom in Betrieb - ohne Akku. Mit Akku konnen über die USB-Buchse mobile Einheiten, wie z. B. Smartphones, geladen werden.

Ladespannung/-strom: 5V / 1A

de

DWL 2500 10.8/18.0

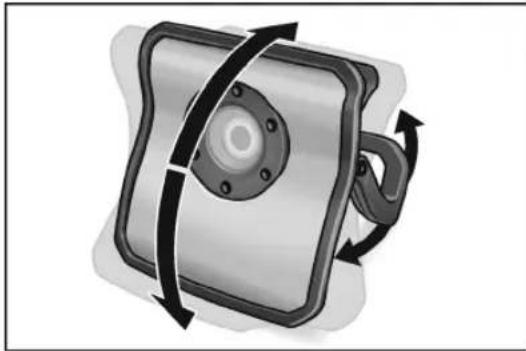

Montage

Die LED-Akku-Arbeitsleuche kann mit Hilfe des Stutzgestells in jeder Beliebigen Position aufgestellt werden.

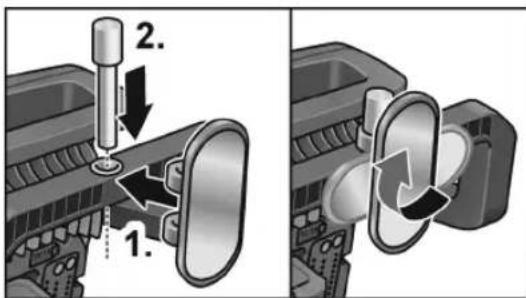

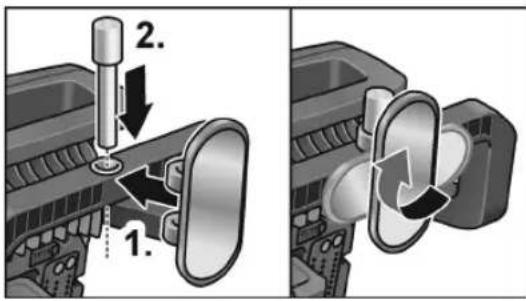

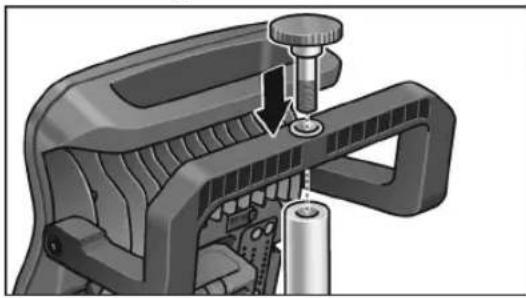

Die LED-Akku-Arbeitsleuche kann an einem Stativ befestigt oder mit Hilfe der Magnethalterung an jeder beliebigen magnetischen Oberfläche angebracht werden.

Wartung und Pflege

Reinigung

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug den Akku aus dem Gerät hersausziehen.
Kein Wasser oder flüssige Reinigungsmittel verwenden.

Schmutz und Staub mit einem Pinsel oder trockenem Lappen vom Gehäuse entfern.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienstwerkstatt ausführten halten.

Ersatzteile und Zubehör

Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen:

• netzbetriebene Elektrowerkzeuge durch Entfernen des Netzkabels.
• alkubetriebene Elektrowerkzeuge durch Entfernen des Akkus.

Nur fur EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemass Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Rohstoffrückgewinnung statt Mullentsorgung.

Gerät, Zubehor und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführrt werden. Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

WARNING!

Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser werfen. Ausgediente Akkus nicht öffnen.

Akkus/Batterien sollen gesammelt, recyclelt oder auf umweltfreundliche Weise entsorgt werden.

Nur fur EU-Länder:

Gemäß Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/

Batterien recycleit werden.

HINWEIS

Uber Entsorgungsmöglichkeiten beim Fachhändler informieren!

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht möglich Verwendung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäß Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

en

DWL 2500 10.8/18.0

Contents

Die LED-Akku-Arbeitsleuche kann an einem Stativ befestigt oder mit Hilfe der Magnethalterung an jeder beliebigen magnetischen Oberfläche angebracht werden.

Technische gegevens 47

In eén oogopslag 48

1 Stalling
2 LED-enhet
3 Plats for batteri
4 Handtag
5 Fastmöglicheter für stativ

6 U S B - k o n t a

7 Manöverelement
8 Lithiumbonbatteri (2,5 Ah ellr 5,0 Ah)
9 Frigöringsknapp für batteri
10 Batteriets laddningsindikering

SV

Bruksanvisning

WARNING!

Ta ur batteriet ur maskinen innan du utfor arbeten pa elverktyget.

Före start

1. 4.3.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.11.

C

a < ( g - am) < 1 , a = ( m - 1) g + 1 , a < 1

y

jglz joslg lissg a bllg

JSSJLJIJKSO

，110

DWL 2500 10.8/18.0 JolLED

wliy

gUdS-（a）cL）U

LED JooJg

auiiie aoloe

a

aolwll clogiig cholj, ales eLilg oel j 10000000000000000000000000000000000000000000000000000000000000000000

yJbJolLED Joo pssu

JU

Lg 2g Lg1g Jc g

aLuo 0gJg 1gJgJg

Cuao Jie xue liui Cuaoli wu jia 8

sLgJxJyJz. JyJolJI LED JooJI

13] Laljla 8g

.

aagj1i aaiia oia gaaiaa aie

= 10 + 2

1. 1
   1- ar
   1- ar 05:00Lwg 05:01 Li
   2- ar 2. as
   3- ar 2015 c, b)
   4- ar
   6- ar
   6- ar
   7- ar

J 1

1.23

A

e 1

1

华

elil pi jll 1 pae 1 jn o5 j Jaoa aego jy jnnn n 1 g 1 g 1 g 1 g 1 g
