LIETOŠANAS INSTRUKCIJA CL 5000 10.8 Flex

Tehniskā informācija 178

Iss apskats 179

Lietošanas noteikumi ..... 180

Tehniskā apkope un kopšana ..... 182

Norādījumi par likvidēšanu ..... 182

Atbildības izslēgšana 182

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Norādījumi par likvidēšanu (sk. 182. lpp.)!

Neskatieties gaismas avotā!

levērojiet minimālo attālumu līdz apgaismotajām virsmām un priekšmetiem. Ja šis attālums ir mazāks par pieļaujamo, tad rodas apgaismoto priekšmetu pārkaršanas briesmas!

Smagiem darba apstākliem paredzēti lukturi

III aizsardzības klase (aizsardzības mazspriegums)

Jūsu drošībai

BRĪDINĀJUMS!

Pirms ierīceslietošanas izlasiet un ievērojiet:

• šo lietošanas pamācību,
• šobrīd spēkā esošos ekspluatācijas noteikumus un nelaimes gadījumu profilakses prasības

Ierīce atbilst pašreizējam tehnikas līmenim un ir izstrādāta saskaṇā ar atzītajiem drošības noteikumiem. Tomēr ierīces izmantošanas laikā var rasties briesmas lietotāja vai trešo personu veselībai vai dzīvībai, kā arī kaitējums ierīcei vai citām materiālām vērtībām. Gaismekli atļauts lietot tikai atbilstoši tā paredzētajam lietojumam un tikai nevainojamā tehniskajā stāvoklī. Trūkumi, kas var ietekmēt ierīces drošību, ir jānovērš bez kavēšanās.

Noteikumiem atbilstoša izmantošana

Celtniecības LED prožektors ar akumulatoru CL 5000 10.8/18.0 / CL 10000 10.8/18.0 ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– konkrētas darba vietas apgaismošanai,
- telpu apgaismošanai.

Celtniecības LED prožektors ar akumulatoru CL 5000 10.8/18.0 / CL 10000 10.8/18.0 nav paredzēts

– apgaismojumam celu satiksmē.

Drošības norādījumi par celtniecības LED prožektoru ar akumulatoru

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi.

Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

■ Strādājiet ar celtniecības LED prožektoru ar akumulatoru tikai tādā vidē, kas nav sprādzienbīstama.
■ Nevērsiet gaismas staru pret cilvēkiem vai dzīvniekiem un neskatieties tieši gaismas starā, arī ne no lielāka attāluma.
■ Neapsedziet gaismas avotu, kad celtniecības LED prožektors ar akumulatoru darbojas. Luktura galva ekspluatācijas laikā sakarst un var izraisīt apdegumus, kad šis karstums sakrājas.
■ Neizmantojiet celtniecības LED prožektoru ar akumulatoru ielu satiksmē.
■ Pirms visiem darbiem ar celtniecības LED prožektoru ar akumulatoru (piemēram, montāža, apkope utt.), kā arī tad, kad ierīci transportējat un uzglabājat, izņemiet akumulatoru no celtniecības LED prožektora ar akumulatoru.
■ Nelaujiet bērniem rīkoties ar celtniecības LED prožektoru ar akumulatoru. Tas paredzēts profesionālai lietošanai. Bērni var nejauši apžilbināt sevi vai citas personas
■ Sargājiet akumulatoru no karstuma, piem., no saules staru iedarbības, uguns, ūdens un mitruma. Pastāv sprādziena bīstamība.
■ Akumulatoru bojājumu vai neprasmīgas izmantošanas gadījumā var izdalīties tvaiki. Nodrošiniet svaigu gaisu un südzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.
Ar spiciem priekšmetiem, piemēram, naglām vai skrūvgriežiem vai ārējā spēka ietekmē var sabojāt var sabojāt akumulatoru. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

Šajā lukturi esošo gaismas avotu drīkst nomainīt tikai ražotājs vai tā klientu apkalpošanas dienests vai līdzīgi kvalificēta persona.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.

Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, kā arī liesmām, ūdens un mitruma. Pastāv eksplozijas risks.

■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.

■ Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to ar ūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.

■ Lietojiet FLEX akumulatorus tikai ar FLEX darbarīkiem un FLEX piederumiem. Tikai tā varat pasargāt šos akumulatorus no bīstamas pārslodzes.

■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.

■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

Tehniskā informācija

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Ierīces modelis Celtniecības LED prožektors ar akumulatoru
Litija jonu akumulators V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Degšanas ilgums- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Maks. kopējā gaismas plūsma(+18 V akumulators)	lm 5000 10000
Svars (bez akumulatora) kg 1,9 3,6
Izmēri (GxPxA) mm 294x214x200 349x2	90x208
Montāžas augstums(izmantot tikai iekštelpās)	m	≤3
Aizsargklase		III / ◆
IP Code IP65 (bez akumulatora)
IK Code IK07

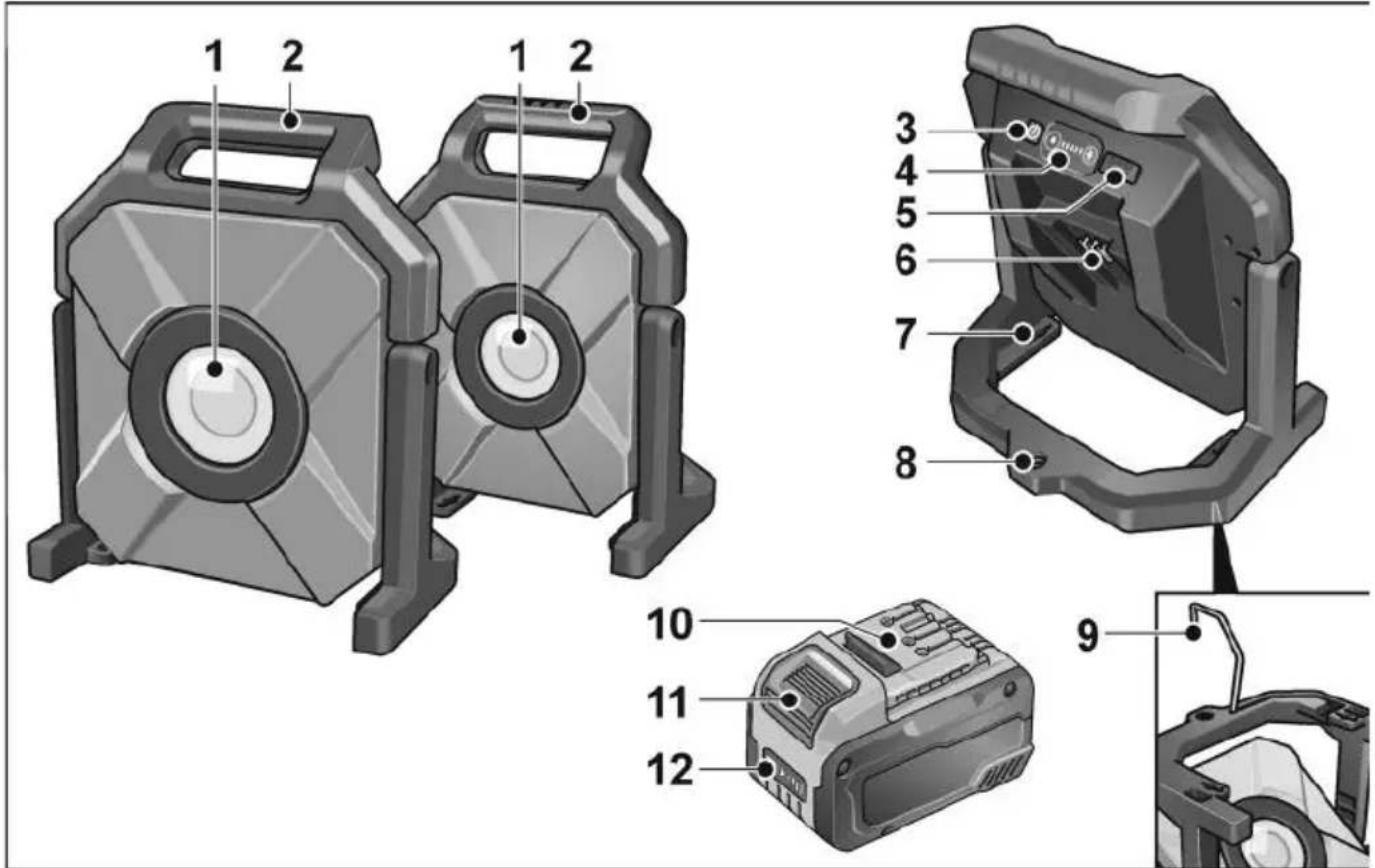

Iss apskats

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Aizsargstikla luktura galva
2 R o k t u r i s
3 leslēgšanas/izslēgšanas slēdzim
4 Gaismas intensitātes poga Spilgtuma regulēšana
5 USB-C pieslēgvieta
6 Akumulatora nodalijums

7 Sienas stiprinājumu urbumi
8 Statīva vītne (5/8")
9 Rāmis ar āki sienas kronšteinam
10 Akumulators
11 Akumulatora atblokēšanas taustiņš
12 Akumulatora līmeņa indikators

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms jebkuru darbu veikšanas ar ieriči iznemiet akumulatoru.

Pirms ekspluatācijas

Ierīce un tās piederumi jāizpako, tad jāpārbauda, vai komplektācija ir pilnīga un vai transportēšanas laikā nav radušies bojājumi.

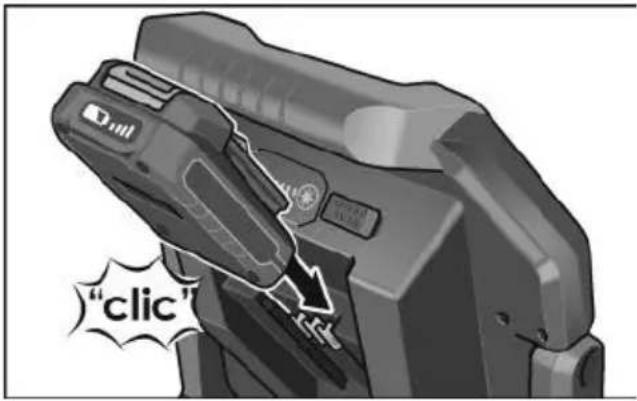

Akumulatora ievietošana/maina

■ Uzlādētu akumulatoru iebīdiet ierīcē, līdz tas fiksējas.

"clic"

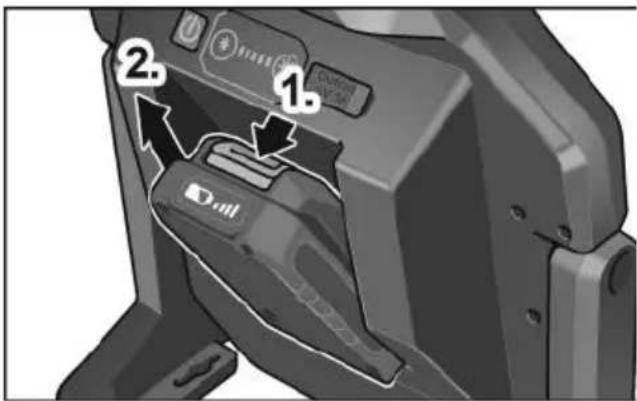

Lai akumulatoru iznemtu, nospiediet atblokēšanas taustinu (1.) un iznemiet akumulatoru (2.).

Ja akumulators netiek lietots, sargājiet tā kontaktus. Valīgas metāla detaļas var radīt kontaktos īssavienojumu, pastāv sprādziena un aizdegšanās risks!

Akumulatora uzlādes līmenis

■ Nospiežot taustinu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

ECO režims

Celtniecības LED prožektoram ar akumulatoru ir atgādinājuma funkcija par zemu akumulatora uzlādes līmeni. Pēc 3 reižu nomirgošanas prožektors automātiski pārslēdzas ECO režimā ar 300 LM spilgtumu. Paliek pietiekami daudz laika, lai nomainītu akumulatoru.

ECO režimā mirgo spilgtuma indikators.

– Ilgi turot nospiestu spilgtuma samazināšanas pogu, ir iespējams prožektoru manuāli pārslēgt ECO režimā uz ilgāku laiku.

– Nospiežot jebkuru pogu, ECO režīms izslēdzas, ja vien ir pietiekams akumulatora uzlādes līmenis.

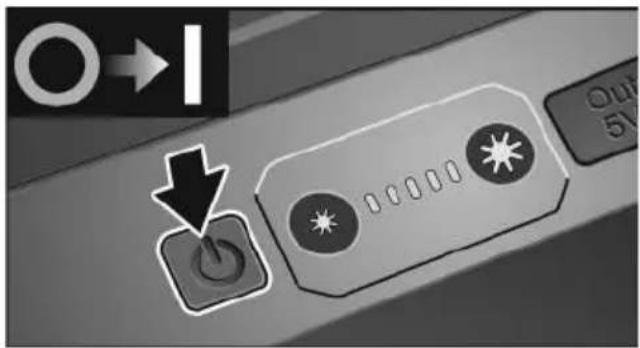

leslēgšana un izslēgšana

■ leslēdziet vai izslēdziet celtniecības LED prožektoru ar akumulatoru, nospiežot ieslēgšanas/izslēgšanas slēdzi.

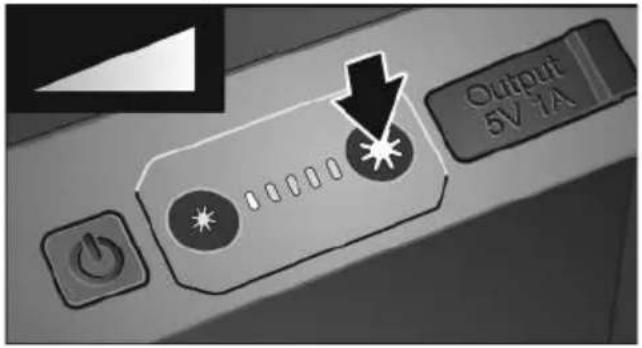

■ Nospiežot gaismas intensitātes pogu, var mainīt spilgtumu.

Output 5V TA

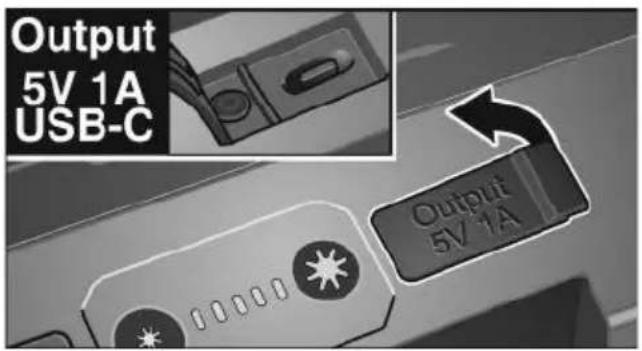

USB-C pieslēgvieta

Izmantojot iebūvēto USB-C pieslēgVietu, var uzlādēt, piemēram, viedtālruni.

Output 5V 1A USB-C Output 5V 1A

i NORÃDE

Kad lampa ir izslēgta, USB-C pieslēgums tiek automātiski deaktivizēts pēc 2 h.

Montāža

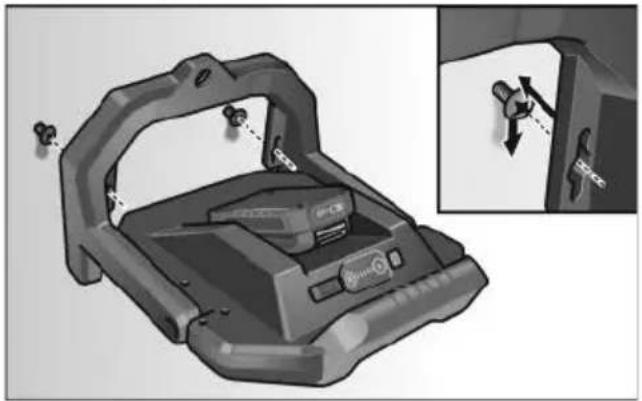

Lai piestiprinātu pie sienas celtniecības LED prožektoru ar akumulatoru. izmantojiet sienas kronšteina urbumus.

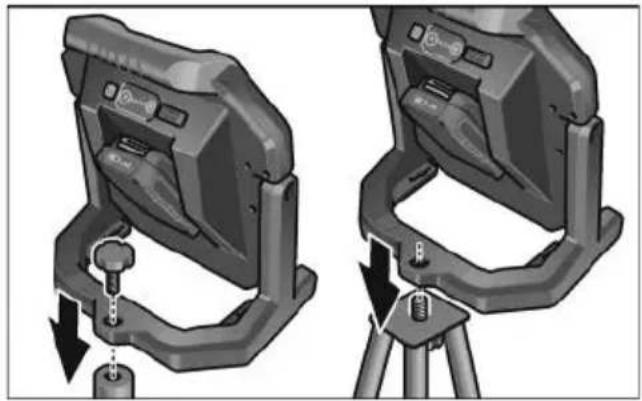

■ Lai piestiprinātu uz statīva celtniecības LED prožektoru ar akumulatoru, izmantojiet vītni (5/8").

Par āka izmantošanu atbild tikai pats lietotājs!

i NORĀDE

Mēs iesakām celtniecības LED prožektoru ar akumulatoru novietot uz stingras pamatnes vai pieskrūvēt uz stabila statīva.

Lai pakarinātu celtniecības LED prožektoru ar akumulatoru, atlokiet āki no rāmja (1.), pagrieziet par 180° (2.) un pakariniet (3.).

1. 2. 3.

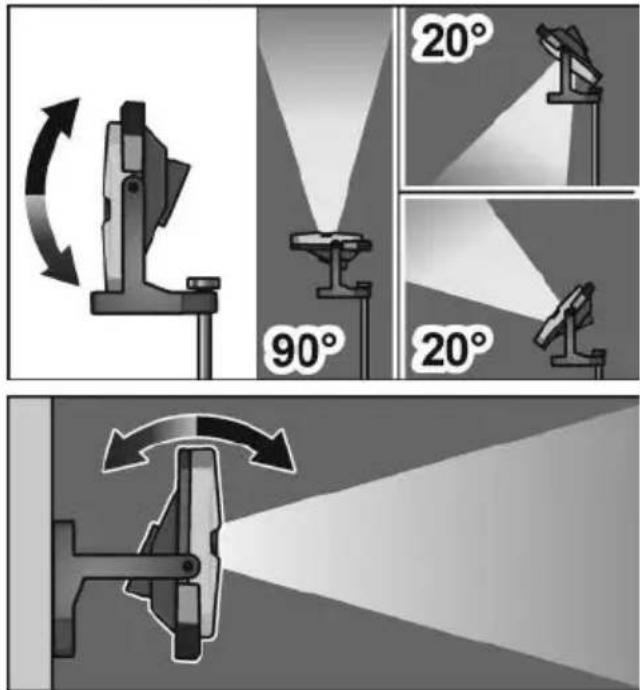

Grozīšanas funkcija

■ Gaismekla galvu var pagriezt par 90° uz augšu un par 20° uz leju.

Tehniskā apkope un kopšana

Tirīšana

BRĪDINĀJUMS!

Pirms jebkuru darbu veikšanas ar ieriči iznemiet akumulatoru. Neizmantojiet uđeni un škidrus tīrīšanas līdzekļus.

■ Notīriet no korpusa netīrumus un puteklus ar otu vai sausu lupatu.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nolietotas elektroierīces pirms utilizācijas padariet nelietojamas:

• tīklam pievienojamām elektroierīcēm nonemiet tīkla kabeli,
• akumulatora elektroiericēm iznemiet akumulatoru.

Tikai ES valstim: Elektroierīces nedrīkst izmest sadzīves atkritumos!

Saskaņā ar Eiropas direktīvu 2012/19/ES par elektrisko un elektronisko ierīču utilizāciju un par šīs direktīvas ieviešanu dalībvalstu likumdošanā nolietotās elektroierīces ir jānomontē, jāsavāc un jānodod pārstrādei atbilstoši vides aizsardzības noteikumiem.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir markēts, lai varētu pārstrādāt viena veida materiālus.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā.

Tikai ES valstim: Saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/ baterijas jāpārstrādā.

i NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
