KULLANIM KILAVUZU CL 5000 10.8 Flex

Kullanılan semboller 88

Cihaz üzerindeki semboller 88

Kendi güvenliğiniz için 88

Teknik özellikler 90

Genel bakış 91

Kullanma kılavuzu 92

Bakım ve muhafaza 94

Giderme bilgileri 94

Mesuliyet kabul edilmemesi durumları . 94

Kullanılan semboller

UYARI!

Doğudan söz konusu olabilecek bir tehlikeye dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, ölüm veya ağır yaralanma tehlikesi söz konusu olabilir.

DIKKAT!

Tehlikeli olma ihtimali olan bir duruma dikkat çeker. Bu uyarıya dikkat edilmemesi halinde, yaralanma veya mala gelebilecek zarar tehlikesi söz konusu olabilir.

BÍLGÍ

Kullanma ile ilgili yararlı bilgilere ve önemli başka bilgilere dikkat çeker.

Cihaz üzerindeki semboller

Cihazı ilk kez çalıştırmaya başlamadan önce, kullanma kılavuzunu okuyunuz!

Eski cihazın giderilmesi ile ilgili bilgi (bakınız sayfa 94)!

Işık kaynağına bakmayın!

Tüm aydınlatılmış yüzeylere ve nesnelere minimum mesafeyi koruyun. İlgili mesafenin altında kalınırsa aydınlatılan nesnelerin aşırı ısınma tehlikesi vardır!

Zorlu çalışmalar için lambalar

Koruma sınıfı III (Koruma düşük gerilimi)

Kendi güvenliğiniz için

UYARI!

Tlgili aleti kullanmadan önce, aşağıdaki dokümanları okuyun ve talimatlara dikkat edin:

- Mevcut kullanım kılavuzu, - güncel olarak geçerli olan işletim talimatları ve kaza önleme direktifleri

Bu alet son teknoloji ürünüdür ve kabul görmüş güvenlik düzenlemelerine uygun olarak tasarlanmıştır. Bununla birlikte, bu alet kullanım sırasında kullanıcıının veya üçüncü bir kişinin yaşamı ve sağlığı için tehlike oluşturabilir veya alet veya diğer nesneler zarar görebilir. Aydınlatma sadece amacına uygun bir şekilde ve sorunsuz durumdayken kullanılabilir. Güvenliği etkileyen kusurlar derhal giderilmelidir.

Amaca uygun kullanım

Akülü LED şantiye aydınlatması CL 5000 10.8/18.0 / CL 10000 10.8/18.0

-endüstri ve zanaat sektöründe ticari kullanım için,

-is yerinin hedef gözeterek aydınlatılması için,

-odaların aydınlatılması için.

Akülü LED şantiye aydınlatması CL 5000 10.8/18.0 / CL 10000 10.8/18.0 uygun değildir

–Yolda trafik aydınlatması için.

Akülü LED şantiye aydınlatması için güvenlik uyarıları

UYARI!

Bu kullanım kılavuzundaki tüm güvenlik uyarıları ve talimatlar iyice okunmalı ve ilgili kurallara uyulmalıdır. Güvenlik uyarılarına ve ilgili talimatlara uyulmaması durumunda elektrik çarpması, yangın ve/veya ağır yaralanma tehlikesi söz konusudur.

Bu kullanım kılavuzu sonraki kullanımlar için uygun bir yerde muhafaza edilmelidir.

■ Akülü LED şantiye aydınlatmasını patlayıcı ortamlarda kullanmayın.
■ Işık demetini insanlara veya hayvanlara doğrultmayın ve ışık demetine kendiniz de uzak bir mesafeden bile olsa bakmayın.
■ Akülü LED şantiye aydınlatmasını kullanırken aydınlatma başlığını örtmeyin. Lamba kafası çalışma sırasında ısınır ve bu ısı birikmesi durumunda yanıklara neden olabilir.

■ Akülü LED şantiye aydınlatmasını trafikte kullanmayın.

Akülü LED şantiye aydınlatması üzerinde herhangi bir çalışma yapmadan önce (örn. montaj, bakım vb.) ve taşıma ve muhafaza etme sırasında aküyü ilgili akülü LED şantiye aydınlatmasından çıkarın.

■ Çocukların akülü LED şantiye aydınlatmasını kullanmasına izin vermeyin. Profesyonel kullanım için tasarlanmıştır. Çocuklar istemeyerek kendilerini veya başka bir kişiyi kör edebilirler.

Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.

■ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.

• Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.
  ■ Bu lambada bulunan ışık kaynağı sadece üretici, müşteri hizmetleri veya benzeri bir uzman kişi tarafından değiştirilebilir.

Aküyle çalışma için güvenlik uyarıları

■ Aküyü açmayın. Kısa devre tehlikesi vardır.
Aküyü aşırı ölçüde ısınmaya karşı; örneğin sürekli güneş ışınına karşı ve ayrıca, ateşe, suya ve neme karşı koruyun. Patlama tehlikesi vardır.
■ Hasar gördüklerinde veya usulüne uygun kullanılmadıklarında aküler buhar çıkarabilir. Çalıştığınız yeri havalandırın ve şikayet olursa hekime başvurun. Akülerden çıkan buharlar nefes yollarını tahriş edebilir.
■ Yanlış kullanım durumunda aküden sıvı dışarı sizabilir. Bu sıvı ile temasa gelmeyin. Yanlışlıkla temasa gelirseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gelecek olursa hemen bir hekime başvurun. Dışarı sızan akü sıvısı cilt tahrişlerine ve yanmarala neden olabilir.
■ FLEX aküleri sadece FLEX makineler ve FLEX aksesuarlar ile birlikte kullanın. Yalnızca böylelikle akü aşırı yüklenme tehlikesine karşı korunmuş olur.
Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj cihazı başka bir akünün şarjı için kullanılırsa yangın tehlikesi ortaya çıkar.
- Çivi veya tornavida gibi sivri, kesin nesneler veya dıştan kuvvet uygulamaları aküde hasara neden olabilir. Akü içinde bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde ısınabilir.

Teknik özellikler

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Cihaz tipi Akülü LED şantiye aydınlatması
Lityum İyon akü V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Aydınlatma süresi- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	s/dak	1s 25dak -10%2s -10%1s 30dak -10%3s -10%4s 45dak -10%	1s 25dak -10%2s 20dak -10%40dak -10%1s 27dak -10%2s 10dak -10%
Maks. toplam ışık akışı (+18V akü) Im 5000 10000
Ağırlık (akü pilsiz) kg 1,9 3,6
Boyut (UxDxY) mm 294x214x200 349x290x208
Montaj yüksekliği(sadece iç mekan kullanımı için)	m	≤3
Koruma sınıfı		III / ◊
IP Code IP65 (akü pilsiz)
IK Code IK07

Genel bakış

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Lamba kafası koruyucu camı
2 Tutamak
3 Açma/Kapatma şalteri
4 Aydınlatma yoğunluğu tuşları Aydınlatma gücünün ayarlanması
5 USB-C bağlantısı
6 Akü için sürgülü yerleştirme yuvası

7 Duvar tutucu delikleri
8 Tripod için diş (5/8")
9 Duvar sabitlemesi için kancalı çerçeve
10 Akü
11 Akü için kilit açma tuşu
12 Akü durumu göstergesi

Kullanma kılavuzu

UYARI!

Alet üzerinde herhangi bir çalışma yapmadan önce aküyü çıkarın.

Cihazı kullanmaya başlamadan önce

Aleti ve aksesuarları ambalajdan çıkarın ve teslimatın eksiksiz olup olmadığını ve olası nakliye hasarları olup olmadığını kontrol edin.

Akünün takılması/değiştirilmesi

■ Şarj edilen aküyü tamamen yerine oturana kadar alete bastırın.

"clic"

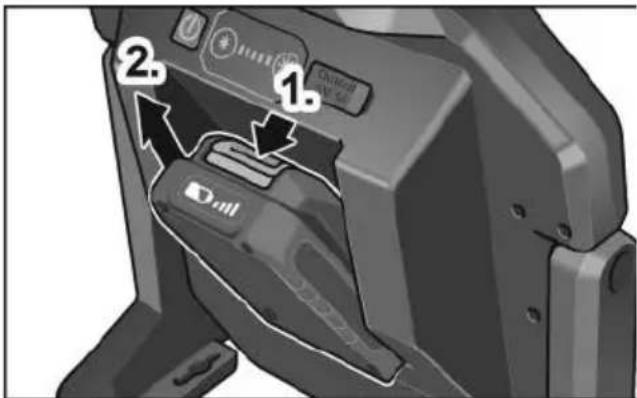

■ Çıkarmak için kilit açma tuşuna basın (1.) ve aküyü dışarı çekin (2.).

Kullanılmadığı zamanlarda akülerin kontaklarını koruyun. Gevşek metal parçalar kontaklarda kısa devreye neden olabilir, patlama ve yangın tehlikesi oluşturur!

Akünün şarj durumu

■ Akü durumu göstergesi LED'inin yanındaki düğmeye basarak şarj durumunu kontrol edebilirsiniz.

1 2 3 4

Gösterge 5 saniye sonra söner. LED'lerden biri yanıp sönüyorsa akü şarj edilmelidir. Tuşa basıldığında hiçbir LED yanmıyorsa akü arızalıdır ve değiştirilmelidir.

ECO modu

Akülü LED şantiye aydınlatmaları, düşük batarya seviyesi hatırlatma işlevi ile donatılmıştır. 3 kez yanıp söndükten sonra aydınlatma otomatik olarak 300 LM parlaklıkla ECO moduna geçer. Aküyü değiştirmek için yeterli zaman vardır.

İlgili ECO modunda parlaklık göstergesi yanıp söner.

-Parlaklık azaltma düğmesini basılı tutarak, mümkün olan en uzun çalışma süresi için aydınlatmayı manuel olarak ECO moduna geçirebilirsiniz.

-Akü seviyesi yeterli ise, herhangi bir tuşa basarak ECO modundan çıkabilirsiniz.

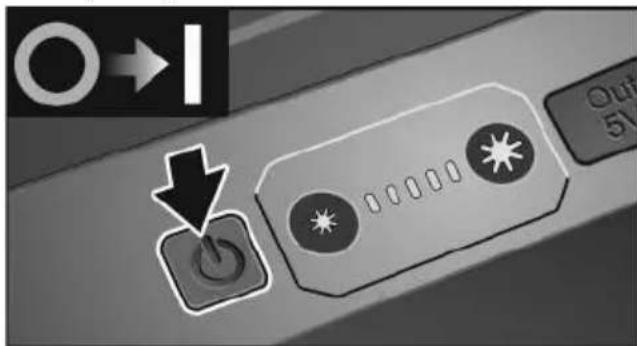

Açma ve kapatma

- Açma/kapatma düğmesine basarak akülü LED şantiye aydınlatmasını açar veya kapatırsınız.

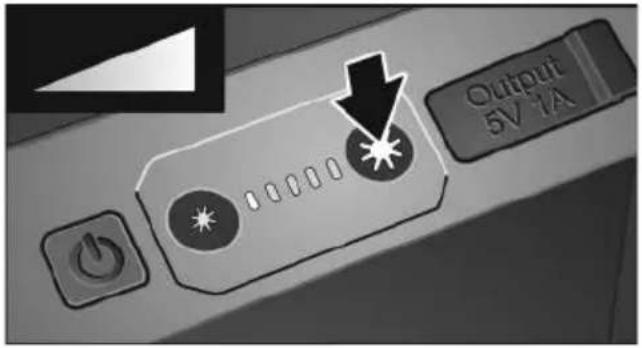

Aydınlatma gücü, aydınlatma yoğunluğu tuşlarına basılarak değiştirilebilir.

Output 5V 1A

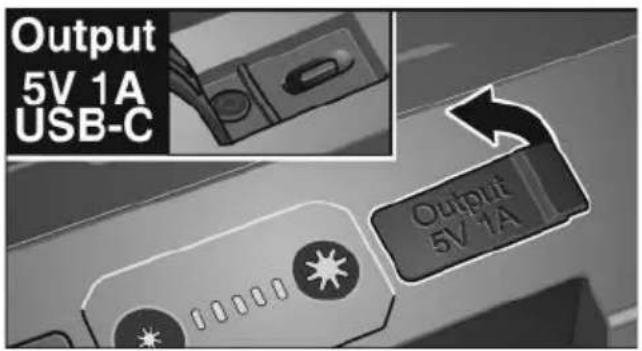

USB-C bağlantısı

Entegre USB-C bağlantısıyla örneğin akıllı telefonlar şarj edilebilir.

Output 5V 1A USB-C Output 5V 1A

i BİLGİ

Lamba kapandığında USB-C bağlantısı 2 saat sonra otomatik olarak devre dışı kalır.

Montaj

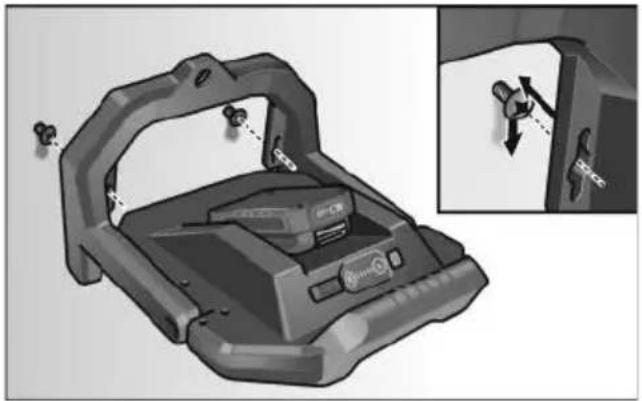

■ Akülü LED şantiye aydınlatmasını duvara monte etmek için duvar braketi deliklerini kullanın.

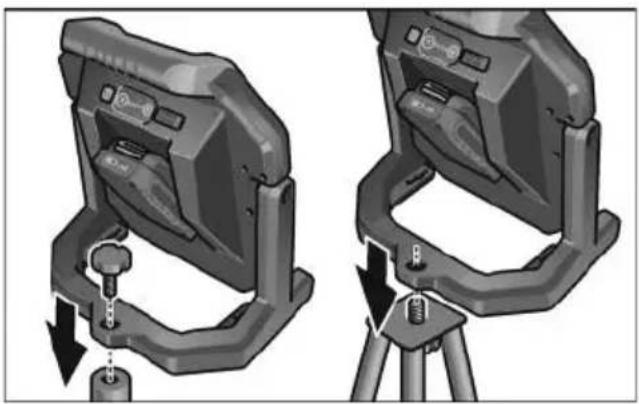

Akülü LED şantiye aydınlatmasını tripoda monte etmek için dişi (5/8") kullanın.

Kancanın kullanımı kendi sorumluluğunuzdadır!

i BİLGİ

Akülü LED şantiye aydınlatmasını güvenli bir yüzeye yerleştirmenizi veya sabit bir tripoda vidalamanızı öneririz.

Akülü LED şantiye aydınlatmasını asmak için, kancayı çerçeveden dışarı katlayın (1.), 180° döndürün (2.) ve asın (3.).

1. 2. 3.

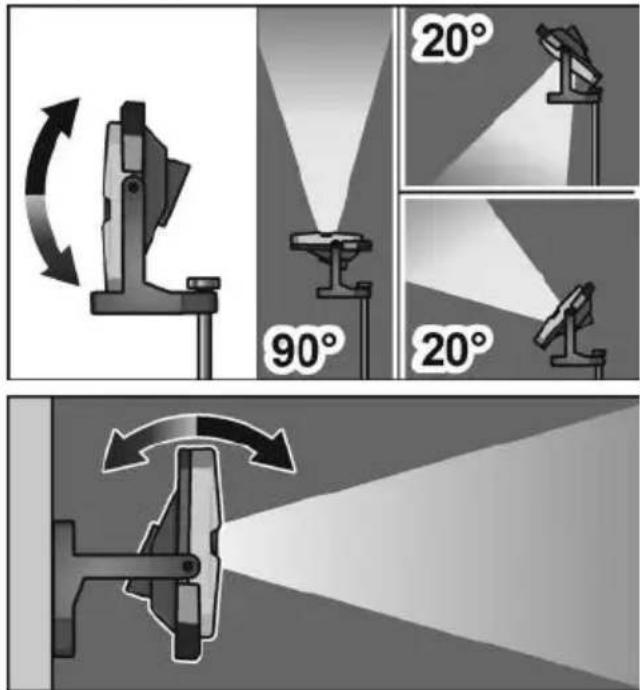

Döndürme işlevi

Aydınlatma başlığı 90° yukarı ve 20° aşağı eğilebilir.

Bakım ve muhafaza

Temizleme

UYARI!

Alet üzerinde herhangi bir çalışma yapmadan önce aküyü çıkarın. Su veya sıvı temizlik maddeleri kullanmayın.

Kiri ve tozu bir fırçayla veya kuru bir bezle gövdeden uzaklaştırın.

Onarımlar

Tüm onarımlar sadece üretici tarafından yetki verilmiş, yetkili servis atölyesinde yaptırılmalıdır.

Yedek parçalar ve aksesuarlar

Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.flex-tools.com

Giderme bilgileri

UYARI!

Kullanılmayan elektrikli cihazları imha etmeden önce kullanılamaz hale getirin:

- Şebeke işletimli elektrikli cihazları ilgili şebeke kablosunu çekerek, - Akülü elektrikli cihazları aküyü çıkararak.

Sadece AB ülkeleri için: Elektrikli cihazları evdeki çöplere atmayın!

Elektronik ve elektrikli eski cihazlara ilişkin Avrupa direktifi 2012/19/EU ve yerel hukuka uyarlama kapsamı uyarınca eskimiş elektrikli cihazlar ayrı toplanmalı ve çevreye zarar vermeyecek şekilde geri dönüştürme işlemine tabi tutulmalıdır.

Çöpe atarak imha etmek yerine hammadde geri dönüşümü.

Cihaz, aksesuar ve ambalajlar çevre dostu bir biçimde geri dönüşüme tabi tutulmalıdır. Doğru biçimde sınıflandırılmış bir geri dönüşüm için plastik parçalar özel olarak işaretlenmiştir.

UYARI!

Aküler/bataryalar evsel atıklarla birlikte atılamaz, ateşe veya suya atılmamalıdır. Kullanım ömrü dolmuş aküleri açmayın.

Aküler/bataryalar toplanmalı, geri dönüşüme tabi tutulmalı veya çevre dostu bir biçimde imha edilmelidir.

Sadece AB ülkeleri için:

2006/66/AT direktifine göre, bozuk veya eskimiş ya da tükenmiş aküler/piller yeniden değerlendirilmeli, yani geri kazanılmalıdır.

BİLGİ

Giderme olanakları hakkında bilgi almak için yetkili satıcılara danışınız!

Mesuliyet kabul edilmemesi durumları

Ürün tarafından veya ürünün kullanılama-masından dolayı söz konusu olan, çalışmaya ara verilmesinden dolayı elde edilemeyen kazanç için ve zararlar için üretici ve üreticinin temsilcileri sorumluluk üstlenmez.

Cihazın gerektiği gibi kullanılmamasından veya başka üreticilerin ürünleri ile birlikte kullanılmasından kaynaklanan hasarlar için de üretici ve temsilcisi sorumluluk üstlenmez.
