GEBRUIKSAANWIJZING CL 5000 10.8 Flex

Gebruikte symbolen 45

Symbolen op het gereedschap ..... 45

Voor uw veiligheid 45

Gebruiksaanwijzing 49

Onderhoud en verzorging 51

Afvoeren van verpakking en machine . . 51

Uitsluiting van aansprakelijkheid ..... 52

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Afvoeren van verpakking en machine (zie pagina 51)

Niet in de lichtbron kijken!

Een minimale afstand aanhouden tot alle verlichte oppervlakken en objecten. Als die afstand niet wordt aangehouden, bestaat het risico van oververhitting van de verlichte objecten!

Lampen voor gebruik in zware omstandigheden

Elektrische veiligheidsklasse III (veilige extra lage spanning)

Voor uw veiligheid

WAARSCHUWING!

Voordat u het apparaat gebruikt, moet u:

– deze gebruiksaanwijzing,
- de actueel geldige bedrijfsvoorschriften en de ongevalpreventievoorschriften lezen en opvolgen
Dit apparaat is uiterst geavanceerd en is geconstrueerd volgens de erkende veiligheidsvoorschriften. Desalniettemin kan het apparaat tijdens het gebruik een gevaar vormen voor het leven en de gezondheid van de gebruiker of een andere persoon of het apparaat of andere voorwerpen beschadigen. De lamp mag alleen voor het beoogde doel en in perfecte staat gebruikt worden. Gebreken die de veiligheid in gevaar brengen, moeten onmiddellijk verholpen worden.

Gebruik volgens bestemming

De LED-accubouwlamp CL 5000 10.8/18.0 / CL 10000 10.8/18.0 is bedoeld

- voor professioneel gebruik in de industrie en door de vakman,

- voor het gericht verlichten van de werkplek,

- voor de verlichting van ruimten.

De LED-accubouwlamp CL 5000 10.8/18.0 / CL 10000 10.8/18.0 is niet geschikt

- voor de verlichting in het wegverkeer.

Veiligheidsinstructies voor LED-accubouwlamp

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheids- voorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Werk met de LED-accubouwlamp niet in een explosiegevaarlijke omgeving.
■ Richt de lichtstraal niet op personen of dieren en kijk zelf niet in de lichtstraal, ook niet vanaf een grote afstand.
■ Dek de lampkop niet af terwijl de LED-accubouwlamp in gebruik is. De lampkop wordt tijdens de werking warm en kan verbrandingen veroorzaken als de warmte zich ophoopt.
■ Gebruik de LED-accubouwlamp niet in het wegverkeer.
■ Neem vóór alle werkzaamheden aan de LED-accubouwlamp (zoals montage en onderhoud) en bij het vervoeren en opbergen altijd de accu uit de LED-accubouwlamp.
■ Laat kinderen de LED-accubouwlamp niet gebruiken. Deze is bestemd voor professioneel gebruik. Kinderen kunnen onbedoeld zichzelf of anderen verblinden.
■ Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
- Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden.
Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

■ De lichtbron in deze lamp mag alleen door de fabrikant of zijn technische dienst of een dergelijke gekwalificeerde persoon worden vervangen.

Veiligheidsvoorschriften voor de omgang met accu's

■ Open de accu niet. Er is risico op kortsluiting.
■ Bescherm de accu tegen hitte, bijvoorbeeld door langdurige inwerking van zonlicht, en tegen vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging of onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
■ Gebruik FLEX-accu's uitsluitend in combinatie met FLEX-machines en FLEX-accessoires. Alleen op deze manier wordt de accu beschermd tegen gevaarlijke overbelasting.
■ Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplader die voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
■ Door spitse voorwerpen zoals spijkers en schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu kan ontbranden, roken, exploderen of oververhit raken.

Technische gegevens

	CL 5000 10.8/18.0 CL		10000 10.8/18.0
Machinetype LED-accubouwlamp
Lithiumionaccu V/Ah		10.8/2,510.8/4,018/2,518/5,018/8,0
Verlichtingsduur- 10.8/2,5- 10.8/4,0- 18/2,5- 18/5,0- 18/8,0	h/min	1h 25min -10%2h -10%1h 30min -10%3h -10%4h 45min -10%	1h 25min -10%2h 20min -10%40min -10%1h 27min -10%2h 10min -10%
Max. totale lichtstroom (+ 18V-accu) Im 5000 10000
Gewicht (zonder accu) kg 1,9 3,6
Grootte (LxBxH) mm 294x214x200 349x290x208
Aanbouwhoogte(alleen binnen gebruiken)	m	≤3
Isolatieklasse		III / ◆
IP Code IP65 (zonder accu)
IK Code IK07

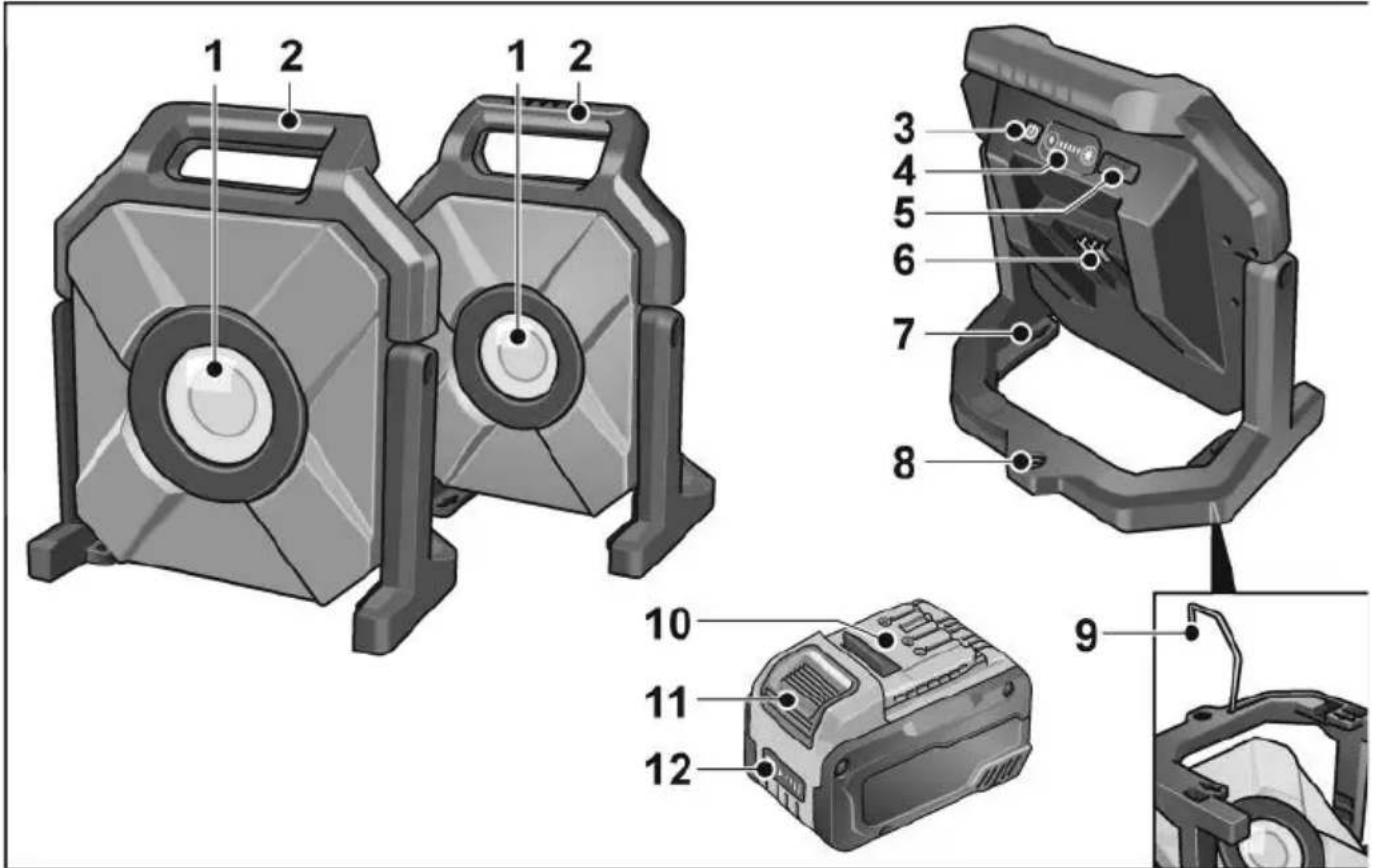

In één oogopslag

1 2 1 2 3 4 5 6 7 8 10 11 12 9

1 Beschermglas lampkop
2 Greep
3 Aan/uit-schakelaar
4 Toetsen voor de verlichtingssterkte Instellen van de lichtsterkte
5 USB-C- aansluiting
6 Insteeksleuf voor accu

7 Bevestigingsopeningen voor wandhouder
8 Schroefdraad (5/8") voor statief
9 Frame met haak voor wandhouder
10 Accu
11 Ontgrendelknop voor accu
12 Statusindicatie accu

Gebruiksaanwijzing

WAARSCHUWING!

Voor alle werkzaamheden aan het apparaat de accu eruit nemen.

Voor de ingebruikneming

Pak het apparaat en de accessoires uit en controleer of het volledig geleverd is en geen transportschade heeft.

Accu plaatsen/vervangen

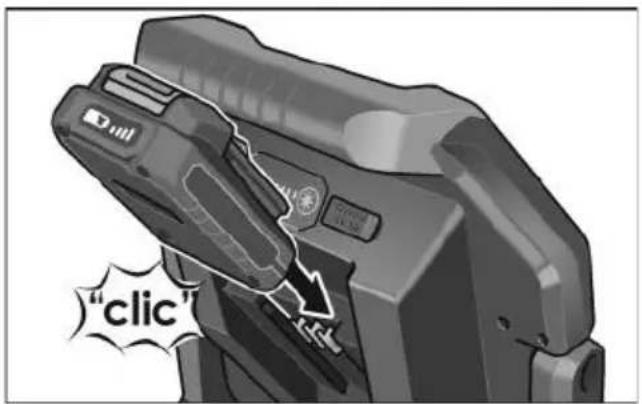

■ Druk de geladen accu in het apparaat totdat deze volledig vastklikt.

"clic"

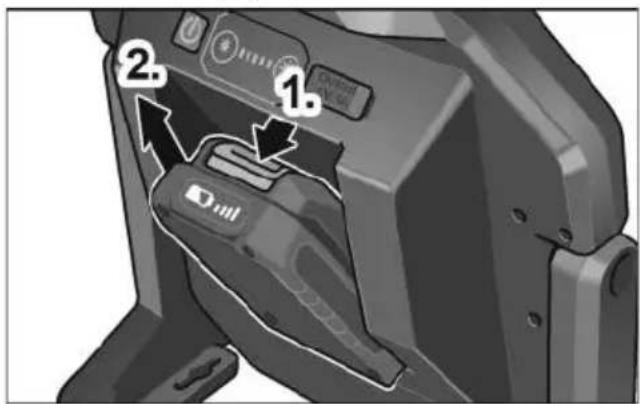

■ Voor het verwijderen van de accu op de ontgrendelingstoets (1.) drukken en de accu eruit (2.) trekken.

Bescherm de contacten van de accu als u deze niet gebruikt. Losse metalen delen kunnen de contacten kortsluiten. Er bestaat explosie- en brandgevaar!

Oplaadstatus van de accu

■ De oplaadstatus van de accu is te controleren met de LED van de accustatus-indicator.

1 2 3 4 Control 57.34

De indicator gaat na 5 seconden uit. Als de LED knippert, moet de accu worden opgeladen. Als de LED na het indrukken van de knop niet oplicht, is de accu defect en moet deze worden vervangen.

ECO-modus

De LED-accubouwlamp is uitgerust met een herinneringsfunctie voor een bijna lege accu. Na 3 flitsen schakelt de lamp automatisch over naar de ECO-modus met een lichtsterkte van 300 LM. Er blijft genoeg tijd over om de accu te vervangen.

In de ECO-modus knippert de helderheidsindicator.

- Door de helderheidsreductietoets ingedrukt te houden, kunt u de lamp handmatig in de ECO-modus schakelen voor de langst mogelijke gebruiksduur.

- U kunt de ECO-modus verlaten door op een willekeurige toets te drukken, voor zover het accuniveau voldoende is.

In- en uitschakelen

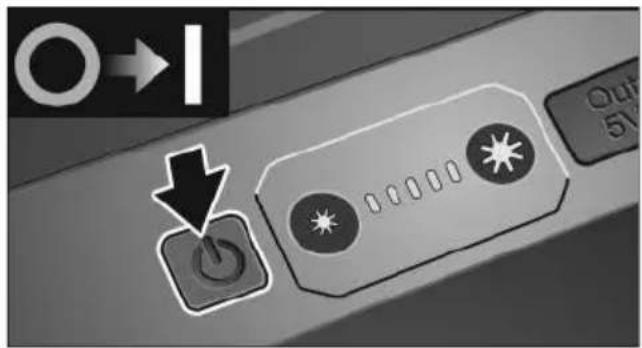

■ LED-accubouwlamp door indrukken van de aan-/uit-schakelaar in- of uitschakelen.

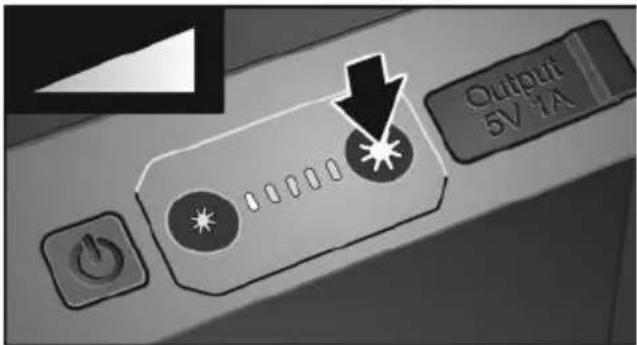

■ Door de toetsen voor de verlichtingssterkte in te drukken kan de verlichtingssterkte gewijzigd worden.

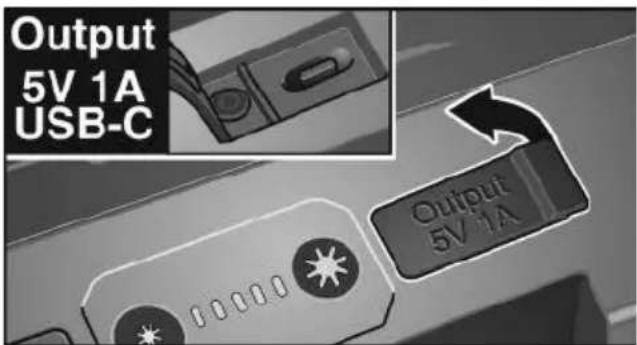

Met de geïntegreerde USB-C-aansluiting kunnen bijvoorbeeld smartphones worden opgeladen.

Output 5V 1A USB-C Output 5V 1A

i LET OP

Als de lamp uitgeschakeld is, wordt de USB-C-aansluiting na twee uur automatisch gedeactiveerd.

Montage

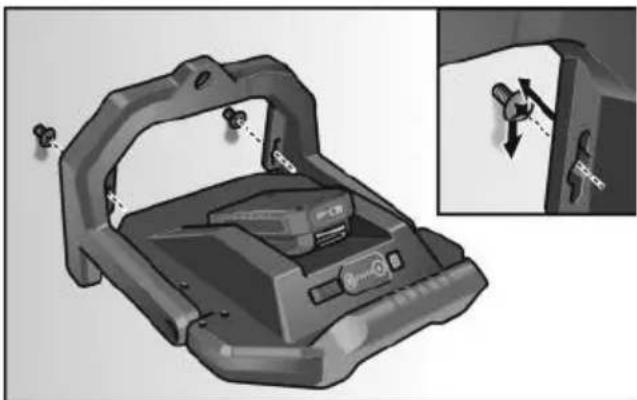

■ Gebruik de gaten in de wandbeugel om de LED-accubouwlamp aan de muur te bevestigen.

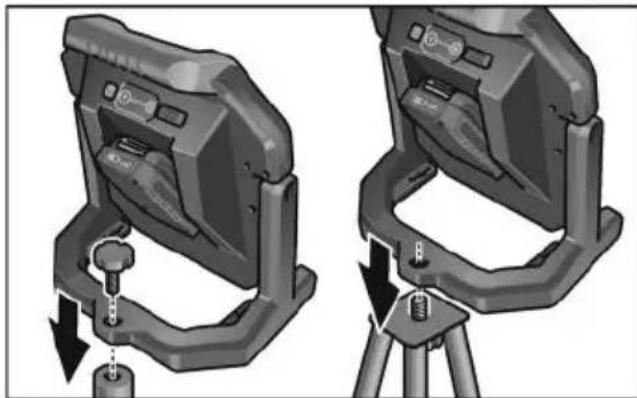

■ Gebruik de schroefdraad (5/8") om de LED-accubouwlamp op het statief te monteren.

Het gebruik van de haak gebeurt op eigen risico!

i LET OP

Wij adviseren om de LED-accubouwlamp op een stevige ondergrond te plaatsen of om deze op een stabiel statief vast te schroeven.

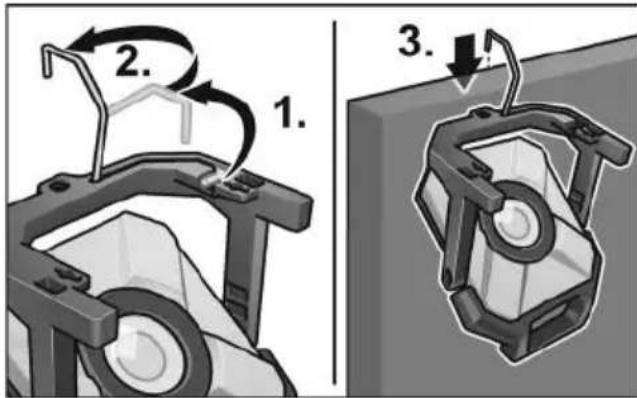

■ Voor het ophangen van de LED-accubouwlamp de haak uit het frame uitklappen (1.) 180° draaien (2.) en ophangen (3.).

1. 2. 3.

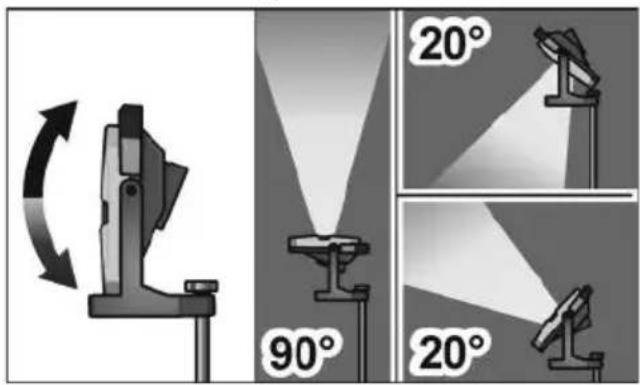

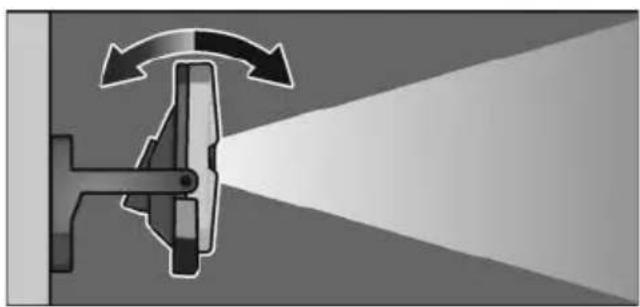

Zwenkfunctie

■ De lampkop kan 90° naar boven en 20° naar onderen gekanteld worden.

Onderhoud en verzorging

Reiniging

WAARSCHUWING!

Voor alle werkzaamheden aan het apparaat de accu eruit nemen.

Gebruikgeen water of vloeibare reinigingsmiddelen.

■ Verwijder vuil en stof met een kwast of droge doek van de behuizing.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Afgedankte elektrische gereedschappen moeten onbruikbaar gemaakt worden voordat deze worden afgevoerd:

• op het lichtnet aangesloten elektrische apparaten door verwijdering van het netsnoer,
• op accu's werkende elektrische apparaten door verwijdering van de accu.

Alleen voor EU-landen:

Gooi elektrische gereedschappen niet bij het huisvuil!

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten afgedankte elektrische apparaten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Terugwinnen van grondstoffen in plaats van weggooien van afval.

Gereedschap, toebehoren en verpakking dienen op een voor het milieu verantwoorde manier te worden hergebruikt.

De kunststof delen zijn gekenmerkt om deze per soort te kunnen recyclen.

WAARSCHUWING!

Gooi accu's en batterijen niet bij het huisvuil, in het vuur of in het water.

Demonteer versleten accu's niet.

Accu's en batterijen moeten worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor EU-landen:

Volgens richtlijn 2006/66/EG moeten defecte of versleten accu's en batterijen worden gerecycled.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven!

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
