MANUAL DE UTILIZARE CL 2000 18.0 Flex
Simboluri folosite ..... 103
Simboluri pe aparat 103
Pentru siguranța Dvs.... 103
Date tehnice....104
Dintr-o singură privire. 105
Instrucțiune de utilizare ..... 106
Întreținere și îngrijire ..... 107
Indicații de salubrizare 107
Excluderea răspunderii ..... 107
Simboluri folosite
AVERTIZARE!
Înseamnă un pericol care amenință direct.
În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.
ATENTIE!
Înseamnă o posibilă situație periculoasă.
În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.
INDICATIE!
Înseamnă sfaturi utile de aplicare și informații importante.
Simboluri pe aparat
Indicație de salubrizare pentru aparatul vechi (vezi pagina 107)!
Nu priviți spre sursa de lumină!
Sistem de iluminare pentru lucrări difficile
Gradul 5 de protecție împotriva pătrunderii prafului și gradul 4 de protecție împotriva pătrunderii apei
Pentru siguranța Dvs.
AVERTIZARE!
Inainte de folosirea sculei electrice, citiți și urmati:
- Prezenta instructiune de operare,
- „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
- Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.
Folosire conform destinatiei
Projectorul cu LED și accumulator CL 2000 18.0 este destinat
–utilizării în domeniile de industrie mare și mică,
-iluminării precise a spațiilor de lucru, -iluminării încăperilor.
Proiectorul cu LED și accumulator CL 2000 18.0 nu este adecvat pentru –iluminarea traficului.
Instrucțiuni privind siguranța pentru proiector cu LED și acumulator
AVERTIZARE!
Toate instrucțiunile privind siguranța și indicațiile din cadrul acestui manual trebuie să fie citite și respectate. Nerespectarea avertismentelor și indicațiilor se poate solda cu electrocutări, incendiu și/sau răniri grave. Păstrați acest manual în vederea consultării ulterioare.
■ Nu utilizati proiectorul cu LED și acumulator în medii cu potențial exploziv.
■ Nu orientați fasciculul luminos spre persoane sau animale și nu priviți spre fasciculul luminos nici chiar la distanțe mai mari.
Nu acoperiți capul lămpii în timpul funcționării proiectorului cu LED și acumulator. În timpul funcționării, capul lămpii se încălzește și poate provoca arsuri din cauza acumulării de căldură.
■ Nu utilizati proiectorul cu LED și accumulator în trafic.
■ Scoateți întotdeauna accumulatorul din projectorul cu LED și accumulator înainte de efectuarea de lucrări la aparat (de exemplu, montaj, întreținere etc.), precum și înainte de transportarea și depozitarea acestuia.
Nu permiteți accesul copiilor la proiectorul cu LED și acumulator. Acesta este destinat utilizării profesionale. Copiii ar putea provoca involuntar orbirea proprie sau a altor persoane.
■ Nu deschideti accumulatorul. Există pericol de scurtcircuit.
■ Feriți acumulatorul de căldură, de asemeni deex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.
In cazul deteriorării sau utilizării necorespunzătoare a accumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
Încărcați acumulatorii numai în încărcăto-arele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
■ Sursa de lumină a sistemului de iluminare poate fi înlocuită numai de producător, în cadrul serviciului de asistență tehnică sau de către o altă persoană calificată.
Date tehnice
| CL 2000 18.0 | ||
| Tipul aparatului Proiector cu LED și acumulator | ||
| Acumulator litiu-ion V/Ah | 18,0 /2,5 sau 18,0/5,0 | |
| Durata de iluminare 2,5 Ah 5,0 Ah | h | ~ 2,5 ~ 5 |
| Flux luminos total Im 1200/2000 | ||
| Masa corespunzătoare „EPTA-procedure 01/2003” (fără acumulator) | kg 2,4 | |
| Dimensiune (Lxlxî) mm 230x182,3x189,3 | ||
| Dimensiuni maxime ale suprafeței lămpi | m3 | 80 |
| Înălțime de fixare (numai pentru utilizare în spații interioare) | m | ≤3 |
| Clasa de protecție | III / ◇ | |
Dintr-o singură privire


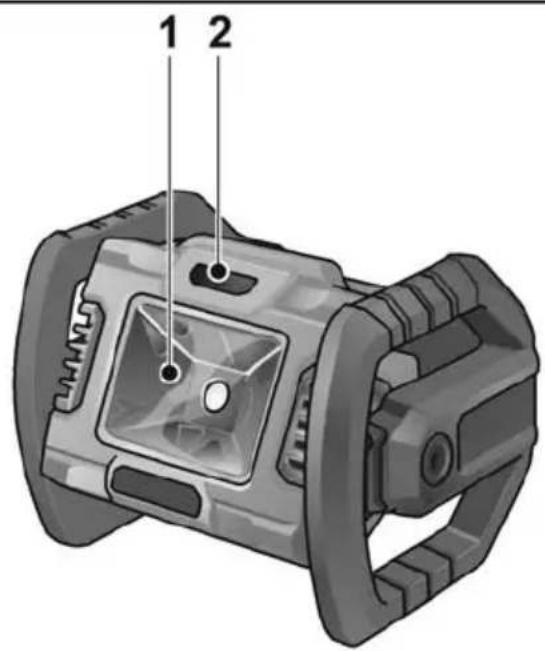

10 9 81 Capul lâmpii, cu sticlă de protectie
2 Comutator de pornire/oprire

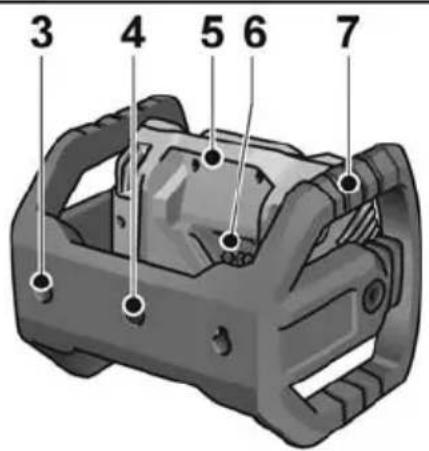

3 Orificii de fixare pe perete
4 Filet (5/8") pentru stativ
5 Capul lămpii
6 Locaşul de inserare pentru acumulator
7 C a d r u

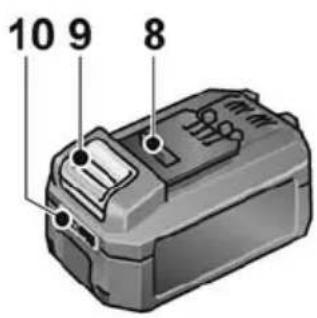

8 Acumulator litiu-ion (2,5 Ah sau 5,0 Ah)
9 Tastă de deblocare a accumulatorului
10 Indicator privind starea accumulatorului
Instrucțiune de utilizare
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice.
Înaintea punerii în funcțiune
Dezambalați polizorul unghiular și controlați completitudinea livrării și deteriorările de la transport.

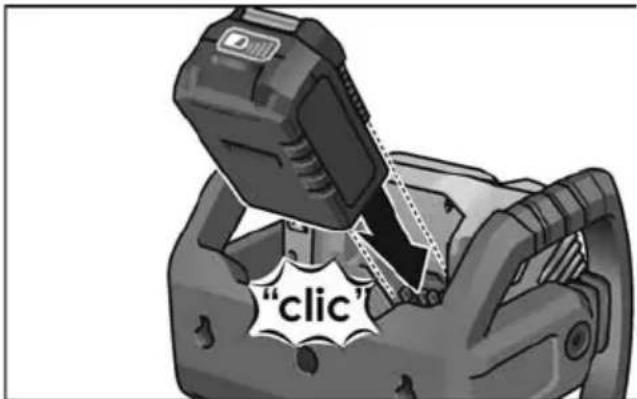

Introducerea/schimbarea acumulatorului
■ Apăsați acumulatorul încărcat până la fixarea completă în poziție în scula electrică.


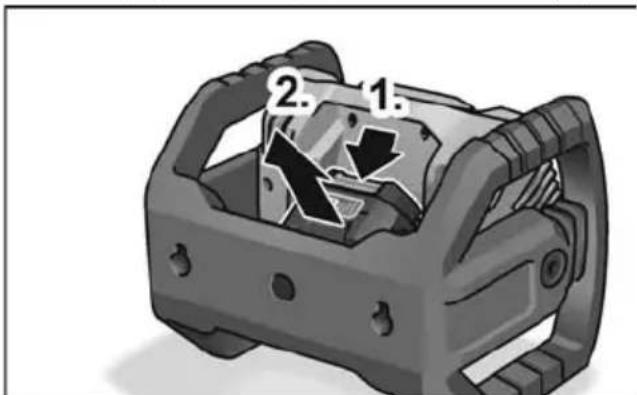

"clic"■ Pentru extragere, apăsați tasta de deblocare (1.) și extrageți acumulatorul (2.).
ATENTIE!
În caz de nefolosire, protejati contactele acumulatorului. Particulele metalice desprinse pot scurtcircuita contactele și apare pericol de explozie și de incendiu!

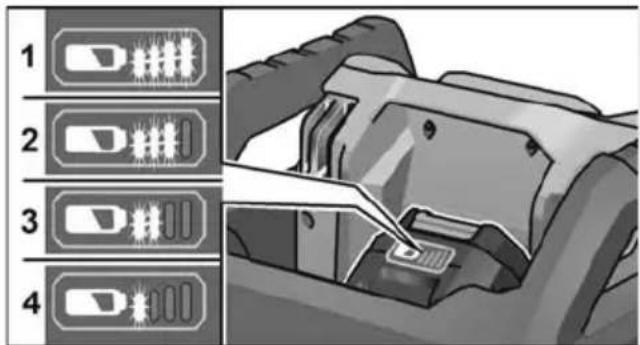

Starea de încărcare a accumulatorului
■ Prin apăsarea tastei, cu ajutorul LED-urilor de la indicatorul pentru starea accumulatorului se poate verifica starea de încărcare.
Pornirea și oprirea

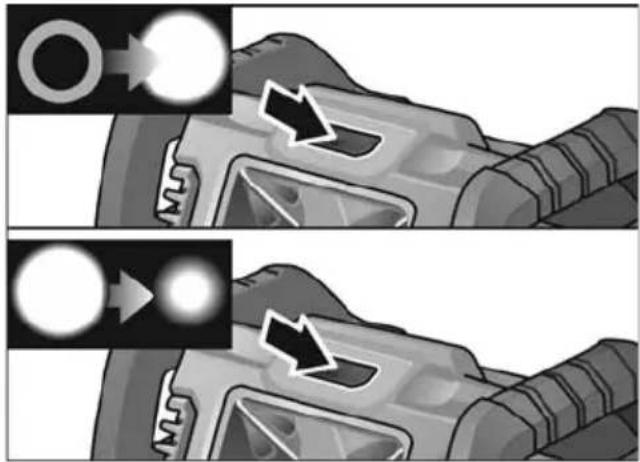

■ Conectați, respectiv deconectați proiectorul cu LED și accumulator apăsând pe comutatorul de pornire/oprire. Intensitatea luminoasă se poate modifica prin apăsarea repetată a acestuia.

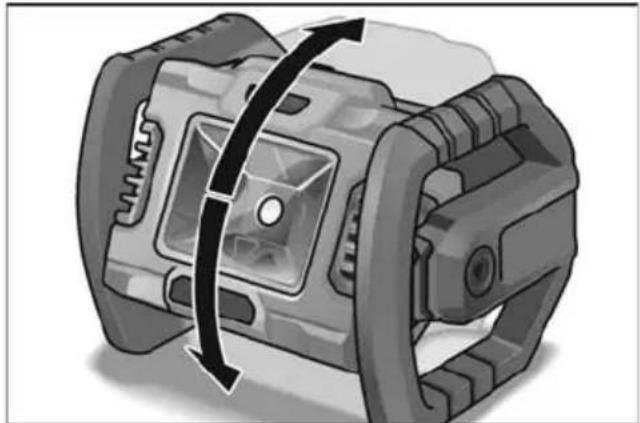

■ Capul lămpii poate fi rotit în cadru la 360°.

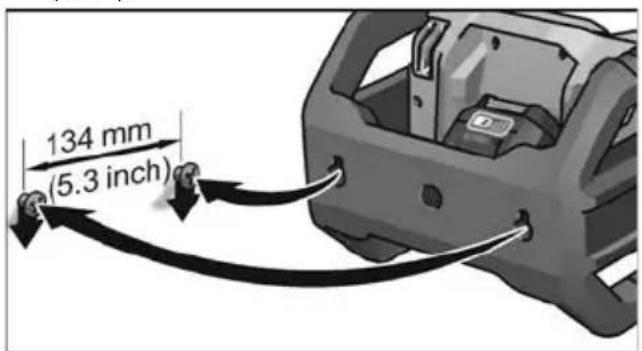

■ Pentru montarea pe perete sau pe stativ a proiectorului cu LED și acumulator, utilizati orificiile de fixare pe perete/filetul (5/8").
Întreținere și îngrijire
Curățare
AVERTIZARE!
Scoateți acumulatorul din aparat înainte de efectuarea de lucrări asupra sculei electrice. Nu utilizați apă sau detergent lichid.
Înlăturați murdăria și praful de pe carcasă cu o pensulă sau cu o cârpă uscată.
Reparații
Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.
Piese de schimb și accesorii
Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com
Indicații de salubrizare
AVERTIZARE!
Sculele electrice ieşite din uz trebuie să fie aduse într-o stare inutilizabilă înainte de eliminarea ca deşeu separat:
- sculele electrice acționate de la rețea prin înlăturarea fișei de conexiune, - sculele electrice acționate cu acumulatoare prin înlăturarea acumulatoarelor.
Numai pentru țările EU: Nu aruncați uneltele electrice la gunoiul menajer!
Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.
Recuperarea materiilor prime în loc de eliminarea ca deșeu separat.
Aparatul, accesoriiile și ambalajul trebuie să fie depuse la un centru de revalorificare, în conformitate cu prescriptiile de mediu. Piesele din plastic sunt marcate pentru reciclare pe categorii de material.
AVERTIZARE!
Nu aruncați acumulatoarele/bateriile la deșeuri menajere, în foc sau în apă. Nu deschideți acumulatoarele ieșite din uz. Acumulatoarele/bateriile trebuie să fie colectate, reciclate sau eliminate ca deșeu separat întrun mediu ambiant nepoluant.
Numai pentru țările EU:
Conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o statie de reciclare ecologică.
i INDICATIE!
Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!
Excluderea răspunderii
Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului. Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.
