Typ produktu	Bezprzewodowy reflektor budowlany LED
Marka	Flex
Model	CL 2000 18.0
Źródło światła	LED
Zasilanie	Akumulator litowo-jonowy 18,0 V (2,5 lub 5,0 Ah)
Napięcie znamionowe	18,0 V
Pojemność akumulatora	2,5 Ah lub 5,0 Ah
Czas pracy	~2,5 h (2,5 Ah) / ~5 h (5,0 Ah)
Całkowity strumień świetlny	1200 / 2000 lm (regulowany)
Waga (bez akumulatora)	2,4 kg
Wymiary (dł. x szer. x wys.)	230 x 182,3 x 189,3 mm
Stopień ochrony	IP54
Klasa ochronności	III / ◆
Maks. wysokość montażu	≤ 3 m
Maksymalna powierzchnia oświetlenia	80 m²
Obrót głowicy	360°
Montaż ścienny/statyw	Tak (otwory montażowe i gwint 5/8")
Wskaźnik poziomu naładowania	Tak (LED)
Czyszczenie	Pędzlem lub suchą szmatką (bez wody/płynów)
Naprawy	Autoryzowany serwis Flex
Części zamienne	www.flex-tools.com
Instrukcje bezpieczeństwa	Przeczytać instrukcję przed użyciem

Często zadawane pytania - CL 2000 18.0 Flex

Jak włączyć i wyłączyć reflektor?

Naciśnij przełącznik włączania/wyłączania (spust), aby włączyć lub wyłączyć reflektor. Dodatkowe naciśnięcie zmienia natężenie światła.

Jak regulować natężenie światła?

Naciśnij ponownie przełącznik włączania/wyłączania, aby przełączyć strumień z 1200 lm na 2000 lm lub odwrotnie.

Jak zainstalować akumulator?

Włóż naładowany akumulator do komory aż do pełnego zablokowania (słychać 'klik'). Aby wyjąć, naciśnij przyciski odblokowujące i pociągnij.

Jak sprawdzić poziom naładowania akumulatora?

Naciśnij przycisk na akumulatorze. Diody LED wskaźnika pokazują poziom naładowania. Jeśli dioda miga, naładuj akumulator. Jeśli żadna dioda się nie świeci, akumulator jest uszkodzony.

Czy można zamontować reflektor na statywie lub ścianie?

Tak, użyj otworów montażowych na ścianę lub gwintów 5/8 cala do montażu na statywie. Głowica może obracać się o 360°.

Jak czyścić reflektor?

Najpierw wyjmij akumulator. Użyj pędzla lub suchej szmatki, aby usunąć kurz i zabrudzenia. Nigdy nie używaj wody ani płynów.

Co zrobić, jeśli akumulator przestanie działać?

Jeśli po naciśnięciu przycisku kontrolnego żadna dioda LED się nie świeci, akumulator jest uszkodzony i należy go wymienić. Nie otwieraj go ani nie wyrzucaj do odpadów domowych.

Gdzie znaleźć części zamienne?

Sprawdź stronę www.flex-tools.com, aby zobaczyć rysunki złożeniowe i listy części zamiennych. Naprawy muszą być wykonywane przez autoryzowany warsztat serwisowy.

Czy mogę patrzeć bezpośrednio w źródło światła?

Nie. Nigdy nie patrz bezpośrednio w źródło światła, nawet z daleka. Może to spowodować uszkodzenie wzroku.

Jak utylizować reflektor i akumulator?

Nie wyrzucaj urządzenia ani akumulatora do odpadów domowych. Zgodnie z dyrektywą europejską należy je zbierać oddzielnie i poddawać recyklingowi. Skontaktuj się ze swoim specjalistycznym sprzedawcą.

INSTRUKCJA OBSŁUGI CL 2000 18.0 Flex

pI Instrukcja oryginalna 71

Zastosowane symbole 71

Symbole na urządzeniu 71

Dla własnego bezpieczeństwa. ..... 71

Dane techniczne 72

Opis urządzenia 73

Instrukcja obsługi 74

Przegląd, konserwacja i pielęgnacja . . . 75

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia .... 75

Wyłączenie z odpowiedzialności ..... 76

Zastosowane symbole

OSTRZEŻENIE!

Oznacza bezpośrednio zagrażające niebezpieczeństwo. Nieprzestrzeganie tej wskazówki grozi śmiercią lub bardzo ciężkimi obrażeniami.

OSTROŻNIE!

Oznacza możliwość wystąpienia niebezpiecznej sytuacji. Nieprzestrzeganie tej wskazówki może doprowadzić do skaleczeń lub szkód materialnych.

WSKAZÓWKA

Oznacza wskazówki dla użytkownika i ważne informacje.

Symbole na urządzeniu

Przed uruchomieniem urządzenia przeczytać instrukcję obsługi!

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia (patrz strona 75)!

Nie patrzeć w źródło światła!

Lampki do użytku w trudnych warunkach

IP54

Stopień pyłoszczelności 5 i ochrona przed wnikaniem wody 4

Dla własnego bezpieczeństwa

OSTRZEŻENIE!

Przed użyciem urządzenia dokładnie przeczytać i postępować według:

– niniejszej instrukcji obsługi,
„Ogólnych wskazówek bezpieczeństwa“ dotyczących pracy narzędziami elektrycznymi zamieszczonych w załączonej broszurze (nr dokumentacji: 315.915),
- zasad i przepisów terenowych obowiązujących na miejscu użycia urządzenia odnośnie BHP.

Zastosowanie zgodne z przeznaczeniem

Akumulatorowy reflektor budowlany LED CL 2000 18.0 jest przeznaczony

– do profesjonalnego zastosowania w przemyśle i rzemiośle,
– do oświetlenia określonego miejsca pracy,
– do oświetlenia pomieszczeń.
Akumulatorowy reflektor budowlany LED CL 2000 18.0 nie nadaje się
– do oświetlenia w ruchu drogowym.

Wskazówki bezpieczeństwa dla Akumulatorowy reflektor budowlany LED

OSTRZEŻENIE!

Przeczytać wszystkie wskazówki bezpieczeństwa i pouczenia. Zaniedbania w przestrzeganiu wskazówek bezpieczeństwa i pouczeń mogą spowodować porażenie prądem elektrycznym, pożar i/lub ciężkie zranienia. Proszę przechować wskazówki bezpieczeństwa i pouczenia do użytku w przyszłości.

■ Nie używać akumulatorowego reflektora budowlanego LED w otoczeniu zagrożonym wybuchem.
- Nie kierować promienia świetlnego na osoby lub zwierzęta, ani nie patrzeć w promień – również z dalszej odległości.

■ Nie zakrywać głowicy lampy podczas gdy akumulatorowy reflektor budowlany LED jest włączony. Głowica lampy nagrzewa się podczas eksploatacji i może doprowadzić do oparzenia w przypadku kumulacji ciepła.
■ Nie używać akumulatorowego reflektora budowlanego LED w ruchu drogowym.
■ Wyjąć akumulator z akumulatorowego reflektora budowlanego LED przed przystąpieniem do jakichkolwiek prac przy akumulatorowym reflektorze budowlanym LED (np. montaż, przegląd itd.) oraz podczas transportu i na czas przechowywania.
■ Nie pozwalać dzieciom na używanie akumulatorowego reflektora budowlanego LED. Produkt ten jest przeznaczony do profesjonalnego użytkowania. Dzieci mogą nieumyślnie oślepić siebie samych lub inne osoby.
■ Nie wolno otwierać akumulatora. Zagraża niebezpieczeństwo zwarcia elektrycznego.
■ Akumulator należy chronić przed ciepłem, np. przed ciągłym działaniem promieni słonecznych, przed ogniem, wodą i wilgocią. Zagraża niebezpieczeństwo wybuchu.

■ W przypadku uszkodzenia akumulatora lub niewłaściwego jego zastosowania mogą wydzielać się pary kwasu akumulatorowego. Doprowadzić świeże powietrze a przy wystąpieniu dolegliwości zwrócić się do lekarza. Opary mogą drażnić drogi oddechowe.
■ Akumulatory należy ładować tylko w ładowarkach, które polecił producent. Dla ładowarki, która nadaje się do ładowania określonych akumulatorów, istnieje niebezpieczeństwo pożaru, gdy użyte zostaną inne akumulatory.
Ostre przedmioty, takie jak np. gwoździe lub śrubokręty lub działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wtedy dojść do zwarcia wewnętrznego co może doprowadzić do zapalenia się akumulatora, wydzielania się dymu, eksplozji lub przegrzania.
■ Zródło światła zawarte w tej lampce może być wymieniane wyłącznie przez producenta lub jego serwis albo osoby o podobnych kwalifikacjach.

Dane techniczne

	CL 2000 18.0
Typ urządzenia Akumulatorowy reflektor budowlany LED
Akumulator litowo-jonowy V/Ah		18,0/2,5 lub18,0/5,0
Czas świecenia 2,5 Ah5,0 Ah	h	~ 2,5~ 5
Całkowity strumień świetlny Im 1200/2000
Waga zgodnie z procedurą „EPTA 01/2003“(bez akumulatora)	kg 2,4
Wielkość (dł. x szer. x wys.) mm 230x182,3x189,3
Maksymalna powierzchnia pokrywana przez światło reflektora	m3	80
Wysokość montażowa(wyłącznie do użytku w pomieszczeniach)	m	≤3
Klasa ochrony		III / ◇

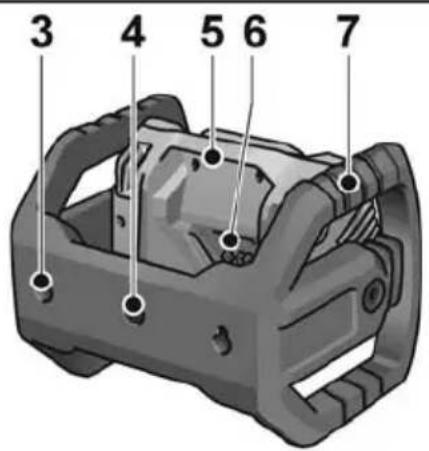

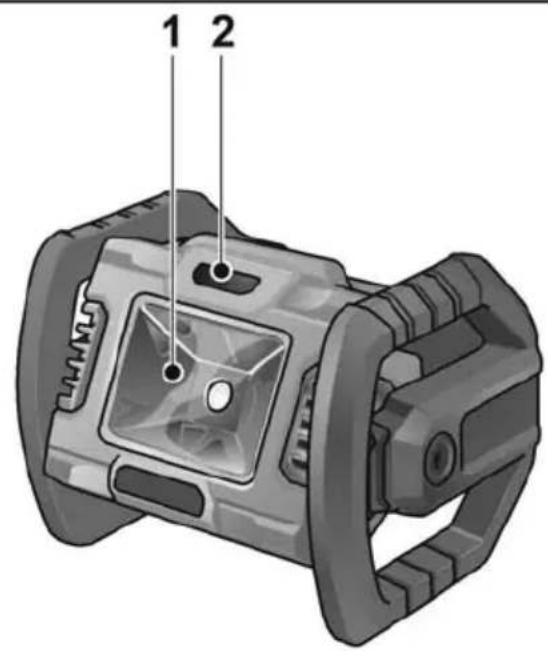

Opis urządzenia

1 Szkło ochronne główki lampy
2 Włącznik/wyłącznik
3 Otwory na uchwyt ścienny
4 Gwint (5/8") do statywu
5 Główka lampy

6 Gniazdo na akumulator
7 S t e l a z

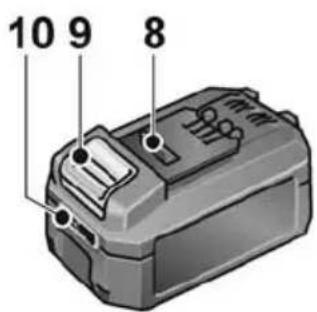

8 Akumulator litowo-jonowy
(2,5 Ah lub 5,0 Ah)
9 Przycisk odblokowania akumulatora
10 Wskaźnik naładowania akumulatora

Instrukcja obsługi

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

Przed uruchomieniem

Rozpakować urządzenie elektryczne wraz z wyposażeniem, sprawdzić czy dostawa jest kompletna, a urządzenie nie uległo uszkodzeniu podczas transportu.

Zakładanie/wymiana akumulatora

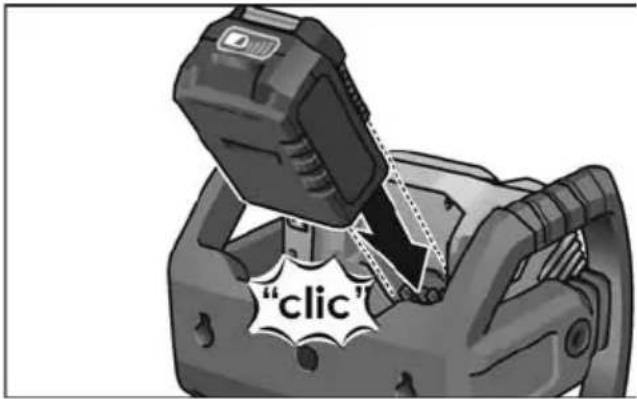

■ Wcisnąć do elektronarzędzia naładowany akumulator aż do całkowitego zatrzaśnięcia.

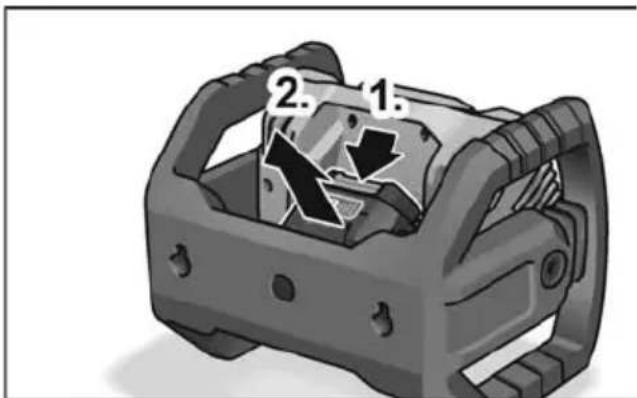

■ W celu wyjęcia wcisnąć przyciski zwalniania blokady (1.) i wyjąć akumulator (2.).

OSTROŻNIE!

W przypadku nieużywania styki akumulatora należy zabezpieczyć. Luźne metalowe elementy mogą spowodować zwarcie styków, istnieje zagrożenie wybuchem i pożarem!

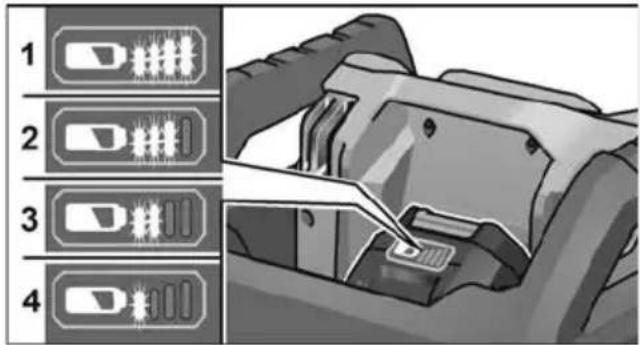

Stan naładowania akumulatora

Naciśnięcie przycisku umożliwia sprawdzenie stanu naładowania akumulatora na diodowym wskaźniku stanu naładowania.

Wskazanie gaśnie po 5 sekundach. Jeśli jedna z diod LED błyska, konieczne jest naładowanie akumulatora. Jeśli po naciśnięciu przycisku żadna z diod LED nie świeci, to akumulator jest uszkodzony i należy go wymienić.

Włączanie i wyłączanie

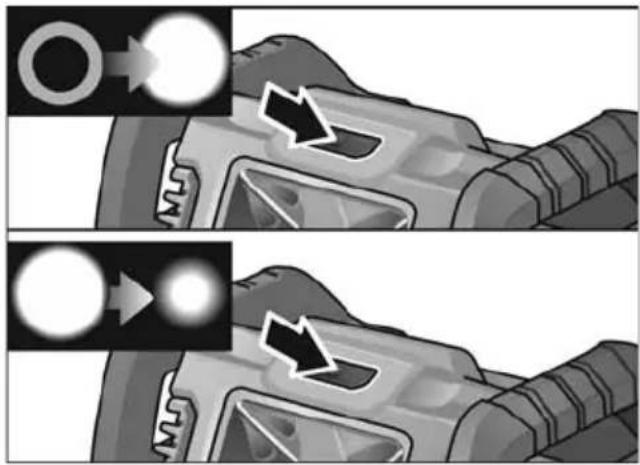

■ Włączanie/wyłączanie akumulatorowego reflektora budowlanego dokonuje się poprzez naciśnięcie na włącznik/wyłącznik. Ponowne naciśnięcie umożliwia zmianę natężenia światła.

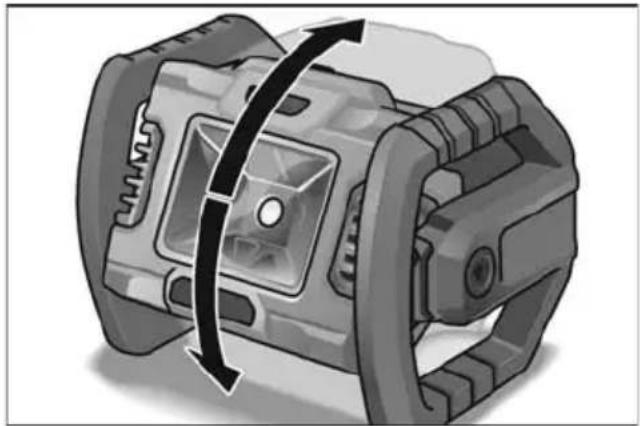

■ Główkę lampy można obracać w stelażu w zakresie 360°.

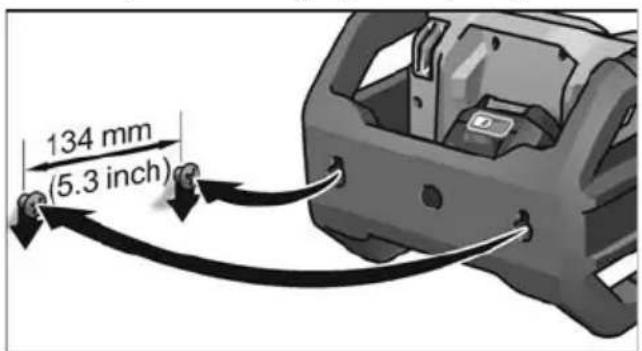

■ Do zamontowania akumulatorowego reflektora budowlanego LED do ściany lub na statywie korzystać z otworów uchwytu ściennego/gwintu (5/8").

Przegląd, konserwacja i pielęgnacja

Czyszczenie

OSTRZEŻENIE!

Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia.

Nie wolno stosować wody ani żadnych płynnych środków czyszczących.

■ Zanieczyszczenia i pył usunąć z obudowy pędzlem lub suchą ścierką.

Naprawy

Naprawy urządzenia zlecać do wykonania wyłącznie w punkcie serwisowym autoryzowanym przez producenta.

Części zamienne i wyposażenie dodatkowe

Rysunek wybuchowy i listę części zamiennych można znaleźć na naszej stronie internetowej:

www.flex-tools.com

Wskazówki dotyczące usuwania opakowania i zużytego urządzenia

OSTRZEŻENIE!

Zużyte elektronarzędzia należy przed zutylizowaniem uczynić niezdatnymi do użytku:

– elektronarzędzia zasilane z sieci poprzez odcięcie lub usunięcie kabla sieciowego, – elektronarzędzia zasilane z akumulatora poprzez wyjęcie akumulatora.

Tylko dla krajów UE:

Elektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej zastosowaniem do prawa krajowego, istnieje obowiązek oddzielnego zbierania urządzeń elektrycznych celem odzyskania surowców wtórnych i utylizacji.

Odzyskiwanie surowców zamiast utylizacji odpadów.

Zużyte urządzenie, wyposażenie i opakowanie należy oddać w punkcie zbioru surowców wtórnych, aby umożliwiać utylizację zgodnie z przepisami o ochronie środowiska. Wszystkie elementy z tworzywa sztucznego są odpowiednio oznaczone w celu umożliwiaenia gatunkowo czystego recyclingu.

OSTRZEŻENIE

Akumulatorów/baterii nie wolno wyrzucać do domowych śmieci, wrzucać do ognia, ani do wody. Nie wolno otwierać zużytych akumulatorów.

Akumulatory i baterie podlegają zbiórce, recyklingowi lub utylizacji w sposób bezpieczny dla środowiska.

Tylko dla krajów UE:

Zgodnie z dyrektywą europejską 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno idoprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

WSKAZÓWKA

Aktualne informacje o sposobie utylizacji zużytego urządzenia można uzyskać w punkcie zakupu!

Wyłączenie z odpowiedzialności

Producent nie odpowiada za szkody i stracone zyski spowodowane przerwą w działalności gospodarczej zakładu, której przyczyną był nasz wyrób lub niemożliwość jego zastosowania.

Producent i jego przedstawiciel nie odpowiadają za szkody spowodowane niewłaściwym użyciem urządzenia lub powstałe przy użyciu urządzenia w powiązaniu z wyrobami innych producentów.
