ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CS3625DC HiKOKI

(Μετάφραση των αρχικών οδηγιών)

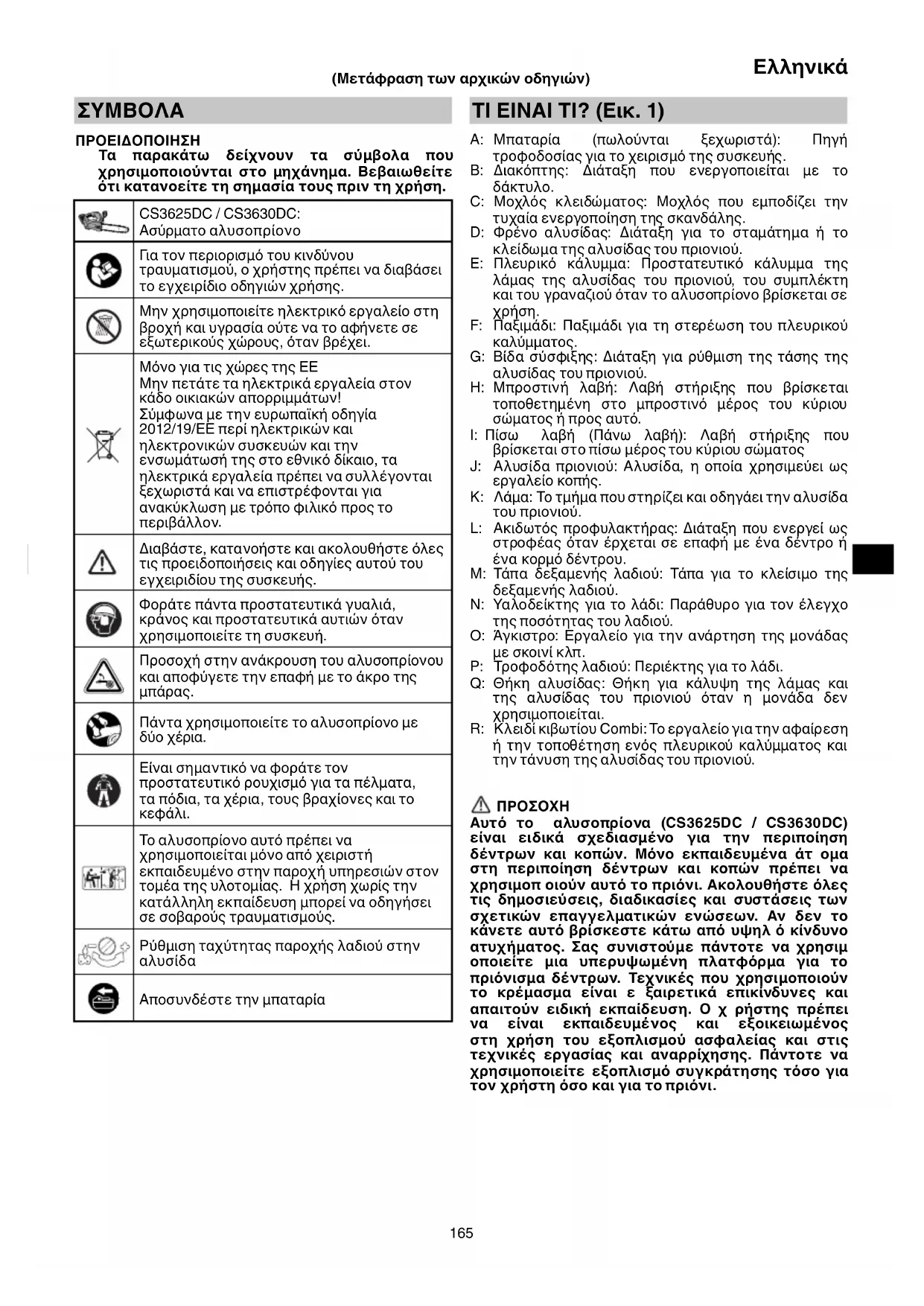

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση. CS3625DC / CS3630DC: Ασύρματο αλυσοπρίονο Για τον περιορισμό του κινδύνου τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών χρήσης. Μην χρησιμοποιείτε ηλεκτρικό εργαλείο στη βροχή και υγρασία ούτε να το αφήνετε σε εξωτερικούς χώρους, όταν βρέχει. Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το

Διαβάστε, κατανοήστε και ακολουθήστε όλες τις προειδοποιήσεις και οδηγίες αυτού του εγχειριδίου της συσκευής. Φοράτε πάντα προστατευτικά γυαλιά, κράνος και προστατευτικά αυτιών όταν χρησιμοποιείτε τη συσκευή. Προσοχή στην ανάκρουση του αλυσοπρίονου και αποφύγετε την επαφή με το άκρο της

Πάντα χρησιμοποιείτε το αλυσοπρίονο με

Είναι σημαντικό να φοράτε τον προστατευτικό ρουχισμό για τα πέλματα, τα πόδια, τα χέρια, τους βραχίονες και το

Το αλυσοπρίονο αυτό πρέπει να χρησιμοποιείται μόνο από χειριστή εκπαιδευμένο στην παροχή υπηρεσιών στον τομέα της υλοτομίας. Η χρήση χωρίς την κατάλληλη εκπαίδευση μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. Ρύθμιση ταχύτητας παροχής λαδιού στην

Αποσυνδέστε την μπαταρία TΙ ΕΙΝΑΙ ΤΙ? (Εικ. 1) A: Μπαταρία (πωλούνται ξεχωριστά): Πηγή τροφοδοσίας για το χειρισμό της συσκευής. B: Διακόπτης: Διάταξη που ενεργοποιείται με το

C: Μοχλός κλειδώματος: Μοχλός που εμποδίζει την τυχαία ενεργοποίηση της σκανδάλης. D: Φρένο αλυσίδας: Διάταξη για το σταμάτημα ή το κλείδωμα της αλυσίδας του πριονιού. E: Πλευρικό κάλυμμα: Προστατευτικό κάλυμμα της λάμας της αλυσίδας του πριονιού, του συμπλέκτη και του γραναζιού όταν το αλυσοπρίονο βρίσκεται σε

F: Παξιμάδι: Παξιμάδι για τη στερέωση του πλευρικού καλύμματος. G: Βίδα σύσφιξης: Διάταξη για ρύθμιση της τάσης της αλυσίδας του πριονιού. H: Μπροστινή λαβή: Λαβή στήριξης που βρίσκεται τοποθετημένη στο μπροστινό μέρος του κύριου σώματος ή προς αυτό. I: Πίσω λαβή (Πάνω λαβή): Λαβή στήριξης που βρίσκεται στο πίσω μέρος του κύριου σώματος J: Αλυσίδα πριονιού: Αλυσίδα, η οποία χρησιμεύει ως εργαλείο κοπής. K: Λάμα: Το τμήμα που στηρίζει και οδηγάει την αλυσίδα του πριονιού. L: Ακιδωτός προφυλακτήρας: Διάταξη που ενεργεί ως στροφέας όταν έρχεται σε επαφή με ένα δέντρο ή

κορμό δέντρου. M: Τάπα δεξαμενής λαδιού: Τάπα για το κλείσιμο της δεξαμενής λαδιού. N: Υαλοδείκτης για το λάδι: Παράθυρο για τον έλεγχο της ποσότητας του λαδιού. O: Άγκιστρο: Εργαλείο για την ανάρτηση της μονάδας με σκοινί κλπ. P: Τροφοδότης λαδιού: Περιέκτης για το λάδι. Q: Θήκη αλυσίδας: Θήκη για κάλυψη της λάμας και της αλυσίδας του πριονιού όταν η μονάδα δεν χρησιμοποιείται. R: Κλειδί κιβωτίου Combi: Το εργαλείο για την αφαίρεση ή την τοποθέτηση ενός πλευρικού καλύμματος και την τάνυση της αλυσίδας του πριονιού.

Αυτό το αλυσοπρίονα (CS3625DC / CS3630DC) είναι ειδικά σχεδιασμένο για την περιποίηση δέντρων και κοπών. Μόνο εκπαιδευμένα άτ ομα στη περιποίηση δέντρων και κοπών πρέπει να χρησιμοπ οιούν αυτό το πριόνι. Ακολουθήστε όλες τις δημοσιεύσεις, διαδικασίες και συστάσεις των σχετικών επαγγελματικών ενώσεων. Αν δεν το κάνετε αυτό βρίσκεστε κάτω από υψηλ ό κίνδυνο ατυχήματος. Σας συνιστούμε πάντοτε να χρησιμ οποιείτε μια υπερυψωμένη πλατφόρμα για το πριόνισμα δέντρων. Τεχνικές που χρησιμοποιούν το κρέμασμα είναι ε ξαιρετικά επικίνδυνες και απαιτούν ειδική εκπαίδευση. Ο χ ρήστης πρέπει να είναι εκπαιδευμένος και εξοικειωμένος στη χρήση του εξοπλισμού ασφαλείας και στις τεχνικές εργασίας και αναρρίχησης. Πάντοτε να χρησιμοποιείτε εξοπλισμό συγκράτησης τόσο για τον χρήστη όσο και για το πριόνι. 00BookCS3625DCEU.indb16500BookCS3625DCEU.indb165 2022/12/0816:29:452022/12/0816:29:45166

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με το ηλεκτρικό εργαλείο. Η μη τήρηση των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί μέσω δικτύου ή στο ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα. b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί

προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή του καπνού. c) Κρατήστε τα παιδιά και τους παρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Αν κάτι σας αποσπάσει την προσοχή σας, υπάρχει κίνδυνος να χάσετε τον

2) Διακόπτης ασφαλείας

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες. Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφύγετε τη σωματική επαφή με

επιφάνειες όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας. Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο. Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο. Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας. f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD). Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να έχετε την προσοχή σας στην εργασία που πραγματοποιείτε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή

Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό. b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα εξοπλισμό για την προστασία των ματιών. Ο προστατευτικός εξοπλισμός, όπως μάσκα σκόνης, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή προστατευτικά της ακοής, που χρησιμοποιείται για ανάλογες συνθήκες, μειώνει τους τραυματισμούς. c) Αποφεύγετε την ακούσια έναρξη. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε

συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, σηκώσετε ή μεταφέρετε το

Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα. d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν

σε λειτουργία το ηλεκτρικό εργαλείο. Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό. e) Μην τεντώνεστε. Να πατάτε σταθερά και να διατηρείτε την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά σας και τα ρούχα σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη. g) Αν παρέχονται εξαρτήματα για τη σύνδεση

εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο. Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προκαλούνται λόγω σκόνης. h) Μην αφήσετε την εξοικείωση που έχετε αποκτήσει από τη συχνή χρήση των εργαλείων να σας εφησυχάσει και να αγνοήσετε τις αρχές ασφαλείας του

Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει σοβαρό τραυματισμό μέσα σε ένα κλάσμα του δευτερολέπτου. 00BookCS3625DCEU.indb16600BookCS3625DCEU.indb166 2022/12/0816:29:452022/12/0816:29:45167

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε. Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε. b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργίας δεν ανοίγει και δεν κλείνει. Ένα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Αποσυνδέστε το βύσμα από την πηγή ισχύος και/ή αφαιρέσετε τη θήκη μπαταρίας, εάν είναι αποσπώμενη, από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις,

εξαρτημάτων ή αποθήκευση του ηλεκτρικού εργαλείου. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο λανθασμένης εκκίνησης του ηλεκτρικού εργαλείου. d) Αποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων. e) Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξαρτήματα. Να ελέγχετε για τυχόν λάθος ευθυγράμμισή ή μπλοκάρισμα των κινούμενων μερών, τυχόν θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης , το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί. Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές άκρες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα. g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους. h) Κρατήστε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και οι επιφάνειες λαβής δεν επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε απρόοπτες καταστάσεις.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή. Ο φορτιστής που είναι κατάλληλος για ένα

θήκης μπαταριών ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών. b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών. Η χρήση οποιουδήποτε άλλου τύπου θήκης μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά. c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μεταλλικά αντικείμενα μικρού μεγέθους που μπορούν να συνδέσουν τον ένα ακροδέκτη με τον

Αν συνδέσετε μαζί τους ακροδέκτες μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά. d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την επαφή. Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική βοήθεια. Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα. e) Μη χρησιμοποιείτε ένα τροφοδοτικό μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή έχει τροποποιηθεί. Οι φθαρμένες ή τροποποιημένες μπαταρίες ενδέχεται να παρουσιάσουν απρόβλεπτη συμπεριφορά με αποτέλεσμα την πρόκληση φωτιάς, έκρηξης ή τραυματισμού. f) Μην εκθέτετε ένα τροφοδοτικό μπαταρίας ή εργαλείο σε φωτιά ή υπερθέρμανση. Η έκθεση σε φωτιά ή θερμοκρασία άνω των 130°C ενδέχεται να προκαλέσει έκρηξη. g) Ακολουθήστε όλες τις οδηγίες σχετικά με τη φόρτιση, και μη φορτίζετε το τροφοδοτικό μπαταρίας ή το εργαλείο εκτός

θερμοκρασίας που καθορίζεται στις οδηγίες. Η ακατάλληλη φόρτιση ή σε θερμοκρασίες εκτός του καθορισμένου εύρους μπορεί να καταστρέψει την μπαταρία και να αυξήσει τον κίνδυνο φωτιάς.

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου. b) Μην επισκευάζετε ποτέ τροφοδοτικά μπαταρίας που έχουν υποστεί φθορά. Η επισκευή των τροφοδοτικών μπαταρίας θα πρέπει να γίνεται μόνο από τον κατασκευαστή ή από εξουσιοδοτημένους τεχνικούς.

Μακριά από τα παιδιά και τους αναπήρους. Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει

φυλάζονται μακριά από τα παιδιά και τους

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΑΣΥΡΜΑΤΟΥ ΑΛΥΣΟΠΡΙΟΝΟΥ

1) Γενικές προειδοποιήσεις για την ασφάλεια του

αλυσοπρίονου a) Αυτό το αλυσοπρίονο δεν προορίζεται για κοπή δέντρων. Η χρήση του αλυσοπρίονου για εργασίες διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε σοβαρό τραυματισμό του χειριστή ή των παρευρισκομένων. 00BookCS3625DCEU.indb16700BookCS3625DCEU.indb167 2022/12/0816:29:452022/12/0816:29:45168

b) Ο χειριστής πρέπει να είναι εκπαιδευμένος στις τεχνικές ασφαλούς αναρρίχησης και στη χρήση όλου του συνιστώμενου πρόσθετου εξοπλισμού ασφαλείας, όπως λουριά, θηλιές, ιμάντες, σχοινί και καραμπίνερ και άλλα συστήματα αναχαίτισης πτώσης για τον χειριστή και το

Ο καθορισμός μιας ασφαλούς θέσης στο δέντρο σε κάθε θέση εργασίας είναι απαραίτητος

αποφυγή επικίνδυνων καταστάσεων c) Φοράτε προστατευτικά για τα μάτια, ωτοασπίδες και προστατευτικό εξοπλισμό για το κεφάλι, τους πήχεις, τα χέρια, τα πόδια και τα πέλματα που είναι κατάλληλος για αναρρίχηση σε δέντρα. Ο κατάλληλος προστατευτικός εξοπλισμός θα μειώσει τον προσωπικό τραυματισμό από συντρίμμια ή την τυχαία επαφή με την αλυσίδα του πριονιού. d) Κόβετε μόνο ξύλο. Μη χρησιμοποιείτε το αλυσοπρίονο για σκοπούς για τους οποίους δεν προορίζεται. Για παράδειγμα: μην χρησιμοποιείτε αλυσοπρίονο για την κοπή μετάλλων, πλαστικών, τοιχοποιίας ή μη ξύλινων δομικών υλικών. Η χρήση του αλυσοπρίονου για λειτουργίες διαφορετικές από εκείνες για τις οποίες προορίζεται θα μπορούσε να καταλήξει σε μια επικίνδυνη κατάσταση. e) Κρατάτε πάντοτε το αλυσοπρίονο με το δεξί σας χέρι πάνω στη πίσω λαβή και το αριστερό σας χέρι πάνω στην μπροστινή λαβή. Το κράτημα του αλυσοπρίονου με αντίστροφη φορά των χεριών αυξάνει τον κίνδυνο τραυματισμού και δεν πρέπει ποτέ να γίνεται. f) Κρατήστε το αλυσοπρίονο μόνο από μονωμένες επιφάνειες πιασίματος, επειδή η αλυσίδα πριονιού μπορεί να έρθει σε επαφή με κρυφή καλωδίωση. Οι αλυσίδες των πριονιών που έρχονται σε επαφή με ένα «ζωντανό» καλώδιο ενδέχεται να κάνουν τα εκτεθειμένα μεταλλικά μέρη του αλυσοπρίονου «ζωντανά» και θα μπορούσαν να προκαλέσουν ηλεκτροπληξία στον χειριστή. g) Κρατήστε όλα τα μέρη του σώματός σας μακριά από το αλυσοπρίονο όταν το αλυσοπρίονο βρίσκεται σε λειτουργία. Πριν να θέσετε σε λειτουργία το αλυσοπρίονο, βεβαιωθείτε ότι τίποτε δεν βρίσκεται σε επαφή με αυτό. Μια στιγμή απροσεξίας κατά τη διάρκεια της λειτουργίας του αλυσοπρίονου και μπορεί ο ιματισμός ή το σώμα

μπλεχθεί με αυτό. h) Όταν κόβετε ένα κλαδί που βρίσκεται υπό τάση να είστε σε ετοιμότητα γιατί μπορεί να σας πεταχτεί πίσω. Όταν η τάση στις ίνες του ξύλου χαλαρώσει, το ελαστικά φορτωμένο κλαδί μπορεί να χτυπήσει το χειριστή και/ή να πετάξει το αλυσοπρίονο θέτοντάς το εκτός λειτουργίας.

είστε ιδιαίτερα προσεκτικοί όταν κόβετε λεπτά κλαδιά. Το λεπτό υλικό μπορεί να πιάσει την αλυσίδα του πριονιού και να τη ρίξει πάνω σας ή να σας κάνει να χάσετε την ισορροπία σας. j) Ακολουθήστε όλες τις οδηγίες κατά την εκκαθάριση του μπλοκαρισμένου υλικού, την αποθήκευση ή το σέρβις του αλυσοπρίονου. Βεβαιωθείτε ότι ο διακόπτης είναι απενεργοποιημένος και ότι η μπαταρία έχει αφαιρεθεί. Η μη αναμενόμενη ενεργοποίηση του αλυσοπρίονου κατά την εκκαθάριση του μπλοκαρισμένου υλικού ή το σέρβις μπορεί να οδηγήσει σε σοβαρό τραυματισμό. k) Η μεταφορά του αλυσοπρίονου πρέπει να γίνεται από την μπροστινή λαβή με το αλυσοπρίονο απενεργοποιημένο και μακριά από το σώμα σας.Κατά τη μεταφορά ή την αποθήκευση του αλυσοπρίονου, τοποθετείτε πάντα το κάλυμμα της λάμας. Ο σωστός χειρισμός του αλυσοπρίονου θα μειώσει την πιθανότητα της κατά λάθους επαφής με την κινούμενη αλυσίδα του πριονιού. l) Ακολουθήστε τις οδηγίες για λίπανση, τάνυση αλυσίδας και αλλαγή της ράβδου και της αλυσίδας. Το ακατάλληλο σφίξιμο ή η ακατάλληλη λίπανση της αλυσίδας μπορεί να καταλήξει στο η αλυσίδα να σπάσει ή να πεταχτεί προς τα πίσω.

2) Αιτίες του οπίσθιου λακτίσματος και αποφυγή

του από το χειριστή: Οπίσθιο λάκτισμα μπορεί να προκληθεί όταν το ρύγχος ή η άκρη της λάμας αγγίζει ένα αντικείμενο, ή όταν το ξύλο κλείνει εσωτερικά και τσιμπάει την αλυσίδα του πριονιού στην τομή. (Εικ. 2) Η επαφή της άκρης σε μερικές περιπτώσεις μπορεί να προκαλέσει μια ξαφνική ανάστροφη αντίδραση, κλωτσώντας τη λάμα προς τα επάνω και πίσω προς

Το μάγκωμα της κορυφής της λάμας του αλυσοπρίονου μπορεί επίσης να σπρώξει τη λάμα πίσω προς το χειριστή. Η οποιαδήποτε από αυτές τις αντιδράσεις μπορεί να προκαλέσει την απώλεια ελέγχου εκ μέρους σας του πριονιού, πράγμα που θα μπορούσε να καταλήξει σε σοβαρό προσωπικό τραυματισμό. Μην επαφίεστε αποκλειστικά ατις διατάξεις ασφαλείας που είναι ενσωματωμένες στο πριόνι σας. Ως χρήστης

αλυσοπρίονου, θα πρέπει να κάνετε πολλά βήματα για να διασφαλίσετε της εργασίες σας κοπής από τυχόν ατύχημα ή τραυματισμό. Η ανάκρουση είναι αποτέλεσμα κακής χρήσης του μηχανήματος ή και λανθασμένων διαδικασιών ή συνθηκών χρήσης και μπορεί να αποφευχθεί με την εφαρμογή των παρακάτω προφυλάξεων: a) Διατηρήστε ένα σταθερό πιάσιμο, με

αντίχειρες και τα δάχτυλα να περικυκλώνουν τις λαβές του αλυσοπρίονου, και με τα δυο χέρια πάνω στο πριόνι και τοποθετήστε το σώμα και το μπράτσο σας έτσι ώστε να σας επιτρέπουν να αντισταθείτε στις δυνάμεις του οπίσθιου λακτίσματος. (Εικ. 3) Οι δυνάμεις του οπίσθιου λακτίσματος μπορούν να ελεγχθούν από το

αν ληφθούν οι κατάλληλες προφυλάξεις. Μην αφήνετε το αλυσοπρίονο. b) Μην υπερβάλλετε. Πράγμα που βοηθάει στην αποφυγή ακούσιας επαφής με το άκρο και επιτρέπει καλύτερο έλεγχο του αλυσοπρίονου σε απροσδόκητες καταστάσεις. c) Χρησιμοποιείτε μόνο λάμες αντικατάστασης και αλυσίδες πριονιών που καθορίζονται από τον κατασκευαστή. Η λανθασμένη αντικατάσταση

και της αλυσίδας πριονιού μπορεί να προκαλέσουν θραύση και/ή κλώτσημα της αλυσίδας. d) Ακολουθείστε τις οδηγίες για το ακόνισμα και τη συντήρησης του κατασκευαστή για το αλυσοπρίονο. Τυχόν μείωση του ρυθμιστή βάθους μπορεί να οδηγήσει σε αυξανόμενο οπίσθιο λάκτισμα. 00BookCS3625DCEU.indb16800BookCS3625DCEU.indb168 2022/12/0816:29:452022/12/0816:29:45169

ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

1. Να εργάζεστε δίχως πίεση. Επιπρόσθετα, να κρατάτε

πάντοτε ζεστό το σώμα σας.

2. Κρατήστε όλα τα μέρη του σώματός σας μακριά από

το αλυσοπρίονο όταν το αλυσοπρίονο βρίσκεται σε λειτουργία.

3. Πριν να ξεκινήσετε να εργάζεστε, φροντίστε να

κατανοήσετε καλά τις εμπλεκόμενες διαδικασίες εργασίας και εργαστείτε έτσι ώστε να αποφύγετε

ατυχήματα, διαφορετικά μπορεί να προκύψουν τραυματισμοί.

4. Μην κάνετε χρήση στη περίπτωση κακών καιρικών

συνθηκών, όπως σε περίπτωση ισχυρών ανέμων, βροχής, χιονιού, ομίχλης, ή σε περιοχές στις οποίες μπορεί να πέφτουν βράχια ή χιονοστιβάδες. Σε κακές καιρικές συνθήκες, η κρίση μπορεί να επηρεασθεί και ο κραδασμός μπορεί να αποβεί καταστρεπτικός.

Όταν η ορατότητα είναι κακή, όπως κατά την κακοκαιρία ή τη νύχτα, μη χρησιμοποιείτε τη συσκευή. Επιπρόσθετα, μην τη χρησιμοποιείτε σε βροχή ή σε μέρη εκτεθειμένα σε βροχές. Το ασταθές στήριγμα για τα πόδια ή η απώλεια ισορροπίας μπορεί να καταλήξουν σε ατύχημα.

6. Ελέγξτε τη λάμα ή την αλυσίδα του

πριονιού πριν να θέσετε σε λειτουργία τη συσκευή. ○ Αν η λάμα ή η αλυσίδα του πριονιού είναι ραγισμένες, ή το προϊόν είναι γδαρμένο ή έχει καμφθεί, μη χρησιμοποιείτε τη συσκευή. ○ Ελέγξτε αν η λάμα και η αλυσίδα του πριονιού έχουν εγκατασταθεί με ασφάλεια. Αν η λάμα ή η

του πριονιού έχουν σπάσει ή έχουν βγει από τη θέση τους, αυτό μπορεί να καταλήξει σε ατύχημα.

7. Πριν από την έναρξη των εργασιών, ελέγξτε ότι

ο διακόπτης δεν ενεργοποιείται αν δεν πατηθεί ο μοχλός κλειδώματος. Αν η συσκευή δεν δουλεύει σωστά, σταματήστε αμέσως τη χρήση και ζητείστε επισκευή από το Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης της HiKOKI.

8. Εγκαταστήστε σωστά την αλυσίδα του πριονιού,

σύμφωνα με το εγχειρίδιο εγκατάστασης. Αν έχει εγκατασταθεί λάθος, η αλυσίδα του πριονιού θα βγει έξω από τη λάμα και μπορεί να προκύψει τραυματισμός.

9. Μην αφαιρείτε ποτέ καμία από τις διατάξεις

ασφαλείας που διαθέτει το αλυσοπρίονο

αλυσίδας, μοχλός κλειδώματος, αλυσοσυλλέκτης

Επιπρόσθετα, μην τα τροποποιείτε και μην τα ακινητοποιείτε. Μπορεί να προκύψουν τραυματισμοί.

10. Στις επόμενες περιπτώσεις, απενεργοποιήστε τη

συσκευή και βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν κινείται περαιτέρω: ○ Όταν δεν χρησιμοποιείται. ○ Όταν μετακινείστε σε μια νέα θέση εργασίας.

επιθεωρείτε, ρυθμίζετε ή αντικαθιστάτε την αλυσίδα του πριονιού, τη λάμα, τη θήκη της αλυσίδας και οποιοδήποτε άλλο εξάρτημα. ○ Κατά την αναπλήρωση του λαδιού της αλυσίδας ○ Όταν αφαιρείτε σκόνη κλπ. από το σώμα. ○ Όταν απομακρύνετε εμπόδια, σκουπίδια ή πριονόσκονη που δημιουργείται από την εργασία στην περιοχή εργασίας.

αφήνετε τη συσκευή, ή όταν πηγαίνετε μακριά από τη συσκευή. ○ Διαφορετικά, όταν διαισθάνεστε ή αναμένετε

Αν η αλυσίδα του πριονιού βρίσκεται ακόμα σε κίνηση, μπορεί να προκληθεί ατύχημα.

11. Οι εργασίες πρέπει γενικά να εκτελούνται σε ατομική

βάση. Όταν εμπλέκονται πολλά άτομα, βεβαιωθείτε ότι υπάρχει αρκετός χώρος ανάμεσα

12. Παραμείνετε σε απόσταση μεγαλύτερη των

15 μέτρων από άλλους ανθρώπους. Επιπρόσθετα, όταν δουλεύετε με πολλά άτομα, κρατήστε μια απόσταση 15 μέτρων ή μεγαλύτερη μακριά από αυτά. ○ Υπάρχει κίνδυνος πρόσκρουσης με διασκορπισμένα αντικείμενα και άλλων ατυχημάτων. ○ Ετοιμάστε ένα συναγερμό με σφυρίχτρα κλπ. και καθορίστε την κατάλληλη μέθοδο επικοινωνίας

τους άλλους εργαζόμενους εκ των προτέρων.

13. Πριν κόψετε όρθια δέντρα, βεβαιωθείτε ότι:

○ Καθορίστε ένα ασφαλές σημείο εκκένωσης πριν από

○ Αφαιρέστε τα εμπόδια (π.χ., κλαδιά, θάμνους) εκ των

14. Κατά τη διάρκεια της χρήσης, αν η απόδοση της

συσκευής μειώνεται, ή αν επισημάνετε κάποιο

φυσιολογικό ήχο ή κάποια μη φυσιολογική δόνηση, απενεργοποιήστε αμέσως τη συσκευή και σταματήστε τη χρήση της, και επιστρέψτε τη στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για επιθεώρηση ή επισκευή. Αν συνεχίσετε τη χρήση, μπορεί να προκληθεί τραυματισμός.

15. Αν η συσκευή πέσει κατά λάθος ή εκτεθεί σε

επιθεωρήστε την προσεκτικά για τυχόν ζημιές ή ρωγμές και επιβεβαιωθείτε ότι δεν υπάρχει παραμόρφωση. Αν η συσκευή έχει υποστεί ζημιές, ρωγμές ή έχει παραμορφωθεί, μπορεί να προκληθούν τραυματισμοί.

16. Κατά τη μεταφορά της συσκευής με αυτοκίνητο,

ασφαλίστε τη συσκευή ώστε να την παρεμποδίσετε να κινηθεί. Υπάρχει κίνδυνος ατυχήματος.

17. Μην ενεργοποιείτε

τη συσκευή ενόσω η θήκη της αλυσίδας είναι συνδεδεμένη. Μπορεί να προκύψουν τραυματισμοί.

18. Βεβαιωθείτε ότι δεν υπάρχουν καρφιά ή άλλα ξένα

αντικείμενα στο υλικό. Αν η αλυσίδα του πριονιού προσκρούσει πάνω σε καρφί κλπ., μπορεί να προκληθεί τραυματισμός.

19. Για να αποφύγετε τυχόν εμπλοκή της λάμας με

όταν τεμαχίζετε πάνω σε μια προεξοχή ή υπόκειστε στο βάρος του υλικού όταν κόβετε, εγκαταστήστε μια πλατφόρμα υποστήριξης κοντά στη θέση της κοπής. Αν η λάμα εμπλακεί, μπορεί να προκληθεί τραυματισμός.

20. Εάν η μονάδα πρόκειται να μεταφερθεί ή να

αποθηκευτεί μετά τη χρήση, αφαιρέστε την αλυσίδα πριονιού ή τοποθετήστε τη θήκη της αλυσίδας. Αν η αλυσίδα του πριονιού έλθει σε επαφή με το σώμα σας, μπορεί να προκληθεί τραυματισμός.

21. Φροντίστε δεόντως για τη συσκευή.

○ Για να βεβαιωθείτε ότι η εργασία μπορεί να εκτελεστεί με ασφάλεια και αποτελεσματικότητα, φροντίστε την αλυσίδα του πριονιού για να εξασφαλίσετε ότι

βέλτιστη απόδοση κοπής. ○ Όταν αντικαθιστάτε την αλυσίδα του πριονιού ή της λάμας, επιληφθείτε της φροντίδας του σώματος της συσκευής, γεμίστε τη με λάδι κλπ., ακολουθήστε το εγχειρίδιο οδηγιών. 00BookCS3625DCEU.indb16900BookCS3625DCEU.indb169 2022/12/0816:29:452022/12/0816:29:45170

22. Ζητήστε από το κατάστημα να επισκευάσει τη

○ Μην τροποποιείτε αυτό το προϊόν επειδή ήδη συμμορφώνονται με τα ισχύοντα πρότυπα

○ Ανατρέξτε πάντοτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI για όλες τις επισκευές. Τυχόν απόπειρα επισκευής της συσκευής από εσάς τους ίδιους μπορεί να καταλήξει σε

23. Όταν δεν χρησιμοποιείτε τη συσκευή, βεβαιωθείτε

ότι έχει αποθηκευθεί σωστά. Καθαρίστε τελείως την αλυσίδα από τα λάδια, και φυλάξτε τη σε ένα στεγνό μέρος μακριά από τα κλειδιά ή σε μια κλειδωμένη θέση.

24. Αν η προειδοποιητική ετικέτα δεν είναι περαιτέρω

ορατή, είναι ξεφλουδισμένη ή είναι κατ

τρόπο ασαφής, κολλήστε μια άλλη προειδοποιητική

Για την προειδοποιητική ετικέτα, ανατρέξτε στο Εξουσιοδοτημένο σας Κέντρο Τεχνικής Εξυπηρέτησης (Σέρβις) της HiKOKI.

25. Όταν εργάζεστε, αν ισχύουν τοπικοί κανόνες ή

τοπικές ρυθμίσεις, συμμορφωθείτε μαζί τους.

26. Βεβαιωθείτε ότι η μπαταρία έχει εγκατασταθεί καλά.

Αν είναι έστω και λίγο χαλαρή μπορεί να βγει έξω και να προκαλέσει τραυματισμό.

27. Μη χρησιμοποιείτε το προϊόν αν το εργαλείο ή

οι πόλοι της μπαταρίας (βάση μπαταρίας) είναι παραμορφωμένοι. Τοποθετώντας την μπαταρία θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη.

28. Διατηρείτε τους ακροδέκτες του εργαλείου (βάση

μπαταρίας) χωρίς γρέζια

○ Πριν από τη χρήση, βεβαιωθείτε ότι δεν έχουν συσσωρευτεί γρέζια και σκόνη στην περιοχή των

○ Κατά τη διάρκεια της χρήσης, προσπαθήστε να μην πέσουν γρέζια ή σκόνη από το εργαλείο στην

○ Κατά την αναστολή λειτουργίας ή μετά τη χρήση, μην αφήνετε το εργαλείο σε μέρος όπου μπορεί να εκτεθεί σε γρέζια ή σκόνη. Διαφορετικά, θα μπορούσε να προκληθεί βραχυκύκλωμα που θα μπορούσε να οδηγήσει σε εκπομπή καπνού ή ανάφλεξη.

29. Πάντα να χρησιμοποιείτε το εργαλείο και την

μπαταρία σε θερμοκρασίες μεταξύ -5 oC και 40 oC. ΠΡΟΦΥΛΑΞΕΙΣ ΓΙΑ ΤΗΝ ΜΠΑΤΑΡΙΑ ΚΑΙ ΤΟΝ ΦΟΡΤΙΣΤΗ (πωλούνται ξεχωριστά)

1. Να φορτίζετε πάντα την μπαταρία σε θερμοκρασία

μεταξύ 0°C–40°C. Οι θερμοκρασίες κάτω του 0°C θα προκαλέσει υπερφόρτιση, κάτι το οποίο είναι επικίνδυνο. Η μπαταρία δεν μπορεί να φορτιστεί σε θερμοκρασία μεγαλύτερη των 40°C. Η καταλληλότερη θερμοκρασία για τη φόρτιση είναι αυτή των 20°C–25°C.

2. Μην χρησιμοποιείτε τον φορτιστή συνέχεια.

Όταν ολοκληρωθεί μια φόρτιση, αφήστε

φορτιστή για περίπου 15 λεπτά πριν από την επόμενη φόρτιση της μπαταρίας.

3. Μην επιτρέπετε να εισέρχονται ξένα υλικά στην οπή

σύνδεσης της επαναφορτιζόμενης μπαταρίας.

4. Ποτέ μην αποσυναρμολογείτε την επαναφορτιζόμενη

μπαταρία ή τον φορτιστή.

5. Ποτέ μην βραχυκυκλώνετε την επαναφορτιζόμενη

Η βραχυκύκλωση της μπαταρίας θα προκαλέσει μεγάλη τάση ηλεκτρικού ρεύματος και υπερθέρμανση. Η μπαταρία θα καεί ή θα υποστεί

6. Μην απορρίπτετε την μπαταρία στην φωτιά.

Σε περίπτωση που η μπαταρία καεί ενδέχεται να

7. Η χρήση μιας εξασθενημένης μπαταρίας θα

βλάβη στον φορτιστή.

8. Επιστρέψτε την μπαταρία στο κατάστημα από

όπου την αγοράσατε μόλις η η ζωή της μπαταρίας μεταφόρτισης γίνει σύντομη για πρακτική χρήση. Μην απορρίπτετε την μπαταρία που έχει εξαντληθεί.

9. Μην εισάγετε κάποιο αντικείμενο στις εγκοπές

αερισμού του φορτιστή. Η τοποθέτηση μεταλλικών ή εύφλεκτων αντικειμένων στον φορτιστή θα

ηλεκτροπληξία ή βλάβη στον φορτιστή. ΠΡΟΣΟΧΗ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΙΟΝΤΩΝ

Για την επέκταση του χρόνου διάρκειας της μπαταρίας ιόντων λιθίου υπάρχει η λειτουργία προστασίας που σταματά την ισχύς εξόδου. Στις περιπτώσεις 1 έως 3 περιγράφονται κατωτέρω, κατά τη χρήση του προϊόντος, ακόμη και τραβάτε το διακόπτη ο κινητήρας ενδέχεται να σταματήσει. Αυτό δεν είναι το πρόβλημα αλλά το αποτέλεσμα της λειτουργίας προστασίας.

Όταν η υπόλοιπη ισχύ της μπαταρίας που απομένει τελειώσει, ο κινητήρας σταματάει. Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε

2. Εάν υπάρχει υπερφόρτιση του εργαλείου ο κινητήρας

ενδεχομένως να σταματήσει. Στην περίπτωση αυτή απελευθερώστε το διακόπτη του εργαλείου και εξαλείψετε την αιτία της υπερφόρτωσης. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

3. Αν η μπαταρία υπερθερμανθεί υπό το φόρτο εργασίας,

η ισχύς της μπαταρίας μπορεί να σταματήσει. Σε αυτήν την περίπτωση, διακόπτετε τη χρήση της μπαταρίας και την αφήνετε να κρυώσει. Έπειτα μπορείτε να την ξαναχρησιμοποιήσετε. Παρακαλείστε, επίσης, να τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε τυχόν διαρροή της μπαταρίας, παραγωγή θερμότητας, εκπομπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τις ακόλουθες προφυλάξεις.

1. Βεβαιωθείτε ότι δεν συσσωρεύεται σκόνη στη

○ Κατά την εργασία σας βεβαιωθείτε ότι δεν πέφτει σκόνη στη μπαταρία. ○ Βεβαιωθείτε ότι τυχόν σκόνες που πέφτουν πάνω στο ηλεκτρικό εργαλείο την ώρα που εργάζεστε με αυτό, δεν συσσωρεύονται στη μπαταρία. ○ Μην αποθηκεύετε αχρησιμοποίητες μπαταρίες σε σημείο εκτεθειμένο σε σκόνη. ○ Πριν να αποθηκεύσετε μία μπαταρία, απομακρύνετε τυχόν σκόνες που πιθανόν να έχουν κολλήσει πάνω της και μην την αποθηκεύετε μαζί με μεταλλικά μέρη (βίδες, καρφιά, κ.λπ.).

2. Μην τρυπάτε τη μπαταρία με

αιχμηρά αντικείμενα όπως καρφιά, μην χτυπάτε με σφυρί, μην πατάτε ή πετάτε τη μπαταρία. Προφυλάξτε την από ισχυρούς κραδασμούς. 00BookCS3625DCEU.indb17000BookCS3625DCEU.indb170 2022/12/0816:29:452022/12/0816:29:45171

3. Μην χρησιμοποιείτε μία εμφανώς κατεστραμμένη ή

παραμορφωμένη μπαταρία.

4. Μην χρησιμοποιείτε τη μπαταρία για χρήση άλλη

πέραν της προβλεπόμενης.

5. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς

η διαδικασία φόρτισης της μπαταρίας ακόμα και όταν έχει περάσει ο καθορισμένος χρόνος επαναφόρτισης, σταματήστε αμέσως οποιαδήποτε προσπάθεια επαναφόρτισης.

6. Η μπαταρία δεν πρέπει να εκτίθεται

θερμοκρασία ή υψηλή πίεση, όπως στην περίπτωση φούρνου μικροκυμάτων, ξηραντήρα ή δοχείου υψηλής πίεσης.

7. Απομακρύνετε αμέσως από τη φωτιά σε περίπτωση

διαρροής ή δυσοσμίας.

8. Μην χρησιμοποιείτε σε περιβάλλον με έντονο

9. Σε περίπτωση διαρροής της μπαταρίας, δυσοσμίας,

παραγωγής θερμότητας, αποχρωματισμού ή παραμόρφωσής της, ή σε περίπτωση

παρατηρηθεί κάτι μη φυσιολογικό κατά τη διάρκεια της χρήσης, της επαναφόρτισης ή της αποθήκευσης, αφαιρέστε αμέσως από τον εξοπλισμό ή από τον φορτιστή της μπαταρίας και σταματήστε να χρησιμοποιείτε.

10. Μη βυθίζετε την μπαταρία σε υγρό ή μην αφήνετε

υγρά να εισχωρήσουν στο εσωτερικό της. Η εισροή αγώγιμων υγρών, όπως το νερό, μπορεί να προκαλέσει βλάβη που οδηγεί σε φωτιά ή έκρηξη. Αποθηκεύετε την μπαταρία σας σε δροσερό, ξηρό μέρος, μακριά από καύσιμα και εύφλεκτα αντικείμενα. Πρέπει να αποφεύγονται οι ατμόσφαιρες με διαβρωτικά αέρια.

1. Εάν διαρρεύσει υγρό από τη μπαταρία και έλθει

σε επαφή με τα μάτια σας, μην τα τρίψετε, αλλά ξεπλύνετέ τα πολύ καλά με καθαρό νερό όπως νερό βρύσης, και επικοινωνήστε αμέσως με γιατρό. Εάν όχι, το υγρό μπορεί να προκαλέσει προβλήματα στα μάτια σας.

2. Εάν διαρρεύσει υγρό στο δέρμα ή τα ρούχα σας,

ξεπλύνετε καλά με καθαρό νερό, όπως νερό βρύσης,

Υπάρχει το ενδεχόμενο να ερεθιστεί το δέρμα.

3. Εάν διαπιστώσετε σκουριά, δυσοσμία,

υπερθέρμανση, αποχρωματισμό, παραμόρφωση, και/ή άλλες ανωμαλίες κατά τη χρήση της μπαταρίας για πρώτη φορά, μην την χρησιμοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προμηθευτή ή

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν ένα ηλεκτρικά αγώγιμο ξένο σώμα εισέλθει στους πόλους της μπαταρίας ιόντων λιθίου, μπορεί να

βραχυκύκλωμα με αποτέλεσμα τον κίνδυνο πυρκαγιάς. Παρακαλούμε προσέχετε τα παρακάτω κατά την αποθήκευση της μπαταρίας. ○ Μην τοποθετείτε ηλεκτρικά αγώγιμα τεμάχια, καρφιά, ατσάλινα, χάλκινα ή άλλα σύρματα στη θήκη αποθήκευσης. ○ Τοποθετείτε την μπαταρία είτε μέσα στο ηλεκτρικό εργαλείο ή αποθηκεύετέ την πιέζοντας δυνατά στο κάλυμμα της μπαταρία,

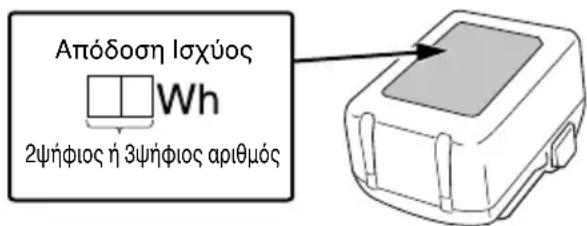

αποκαλυφθούν οι οπές εξαερισμού, ώστε να αποφευχθούν βραχυκυκλώματα. (Δείτε Εικ. 4) ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΜΕΤΑΦΟΡΑ ΜΠΑΤΑΡΙΑΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ Κατά τη μεταφορά μίας μπαταρίας ιόντων λιθίου, λάβετε τις ακόλουθες προφυλάξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ειδοποιήστε την εταιρεία μεταφορών ότι μία συσκευασία περιέχει μπαταρία ιόντων λιθίου, ενημερώστε την εταιρεία για την απόδοση ισχύος της, και ακολουθήστε τις οδηγίες της εταιρείας μεταφορών κατά τη διευθέτηση της μεταφοράς. ○ Οι μπαταρίες ιόντων λιθίου που υπερβαίνουν την

ισχύος των 100 Wh θεωρούνται στην κατάταξη εμπορευμάτων ως Επικίνδυνο Φορτίο και θα χρειαστείτε ειδικές διαδικασίες υποβολής

○ Για μεταφορά στο εξωτερικό, πρέπει να συμμορφώνεστε με τους διεθνείς νόμους και κανόνες και κανονισμούς της χώρας προορισμού. Απόδοση Ισχύος 2ψήφιος ή 3ψήφιος αριθμός ΟΝΟΜΑΤΑ ΤΜΗΜΑΤΩΝ (Εικ. 1–Εικ. 43) Μπαταρία (πωλείται

Αλυσίδα πριονιού Μάνδαλο Λάμα Οπές εξαερισμού Γραν άζι Πόλοι Κατεύθυνση λεπίδας Κάλυμμα μπαταρίας Εικόνα που δείχνει την κατεύθυνση της

Εισχωρήστε Μπουλόνι Τραβήξτε έξω Εξόγκωμα του τανυστή αλυσίδας Μοχλός κλειδώματος Λαβή Διακόπτης Άκρο της λάμας Λυχνία ένδειξης

Σύνδεσμος οδήγησης Κλειδί κιβωτίου Combi Λάδι αλυσίδας Πλευρικό κάλυμμα Υαλοδείκτης για το

Βίδα σύσφιξης Φρένο αλυσίδας Αυξήστε την τάση Χειρισμός Μειώστε την τάση Απελευθέρωση 00BookCS3625DCEU.indb17100BookCS3625DCEU.indb171 2022/12/0816:29:462022/12/0816:29:46172

Διακόπτης ένδειξης της στάθμης της

Στόμιο έκχυσης του λαδιού της αλυσίδας Λυχνία ένδειξης στάθμης μπαταρίας

(Πάνω λαβή) Ασφάλεια αλυσίδας Μπροστινή λαβή

ολίσθησης μπαταρίας Στρογγυλή λίμα Ακροδέκτης (Προϊόν) 1/5 της διαμέτρου

Αεροβόλο πιστόλι Συνδετήρας μετρητή

Προεξέχουσα κεφαλή μετρητή

Στρογγυλέψτε ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

1. Ηλεκτρικό εργαλείο

Moντέλο CS3625DC CS3630DC Τάση 36 V

Τύπος 90PX-040X 90PX-045X Βήμα 9,5 mm (3/8") Βάθος 1,1 mm (0,043")

Βήμα 9,5 mm (3/8") Ταχύτητα μη φορτωμένης αλυσίδας 12,6 m/s (760 m/min) Χωρητικότητα της δεξαμενής λαδιού της

70 ml Διαθέσιμη μπαταρία για αυτό το εργαλείο

• Βάρος: Δεν περιλαμβάνεται αλυσίδα πριονιού, μπάρα οδηγού, θήκη αλυσίδας, λάδι, μπαταρία

Εξαιτίας του συνεχιζόμενου προγράμματος

και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

2. Μπαταρία (πωλείται ξεχωριστά)

Μοντέλο BSL36A18 Τάση 36 V / 18 V* Χωρητικότητα

• Το ίδιο το εργαλείο θα αλλάξει αυτόματα. ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται στην σελίδα

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

○ Κοπή ξύλου / κορμών ○ Κλάδεμα δέντρων κήπου

Η μπαταρία και ο φορτιστής μπαταρίας δεν συμπεριλαμβάνονται μαζί με αυτό το προϊόν. Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακολούθως.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή

στην υποδοχή. Όταν συνδέετε το βύσμα του φορτιστή στην υποδοχή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει με κόκκινο (Σε διαστήματα 1 δευτερολέπτου

2. Τοποθετήστε την μπαταρία στο φορτιστή.

Τοποθετ ήστε με ασφάλεια την μπαταρία στο φορτιστή όπως φαίνεται στην Εικ. 6 (στη σελίδα 2).

Όταν τοποθετείτε την μπαταρία στον φορτιστή, η λυχνία ένδειξης φόρτισης θα αναβοσβήνει σε μπλε

Όταν η μπαταρία φορτιστεί πλήρως, η λυχνία ένδειξης φόρτισης θα ανάψει σε πράσινο χρώμα

(Βλέπε Πίνακας 1) (1) Ένδειξη λυχνίας ένδειξης φόρτισης Οι ενδείξεις της λυχνίας ένδειξης φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης

Ενεργοποίηση/ Απενεργοποίηση σε διαστήματα των 0,5 δευτερολέπτων

0,5 δευτερόλεπτα σε διαστήματα του 1 δευτερολέπτου

1 δευτερόλεπτο σε διαστήματα του 0,5 δευτερολέπτου

(Συνεχής ήχος βομβητή: περίπου 6 δευτερόλεπτα)

Ενεργοποίηση/ Απενεργοποίηση σε διαστήματα των 0,3 δευτερολέπτων

Υπερθέρμανση μπαταρίας. Μη

Ενεργοποίηση/ Απενεργοποίηση σε διαστήματα των 0,1 δευτερολέπτων

(Διακοπτόμενος ήχος βομβητή:

2 δευτερόλεπτα) Δυσλειτουργία στην μπαταρία ή στο φορτιστή

*1 Εάν η κόκκινη λυχνία συνεχίζει να αναβοσβήνει ακόμη και μετά τη σύνδεση του φορτιστή, ελέγξτε για να επιβεβαιώσετε ότι η μπαταρία έχει τοποθετηθεί

*2 Αν και η φόρτιση θα ξεκινήσει μόλις η μπαταρία κρυώσει, ακόμη και όταν παραμείνει στη θέση της, η καλύτερη πρακτική είναι να αφαιρέσετε την μπαταρία και να την αφήσετε να κρυώσει σε σκιερό, καλά αεριζόμενο μέρος πριν από τη φόρτιση.

○ Εισαγάγετε πλήρως την μπαταρία. ○ Ελέγξτε για να επιβεβαιώσετε ότι δεν υπάρχουν ξένα σώματα κολλημένα στη βάση στήριξης ή στους πόλους της μπαταρίας. <Αν η φόρτιση διαρκεί πολύ> ○ Η φόρτιση θα διαρκέσει περισσότερο χρόνο

εξαιρετικά χαμηλές θερμοκρασίες περιβάλλοντος. Φορτίζετε την μπαταρία σε ζεστό μέρος (π.χ. σε εσωτερικό χώρο). ○ Μη φράζετε τη δίοδο αέρα. Διαφορετικά, το εσωτερικό θα υπερθερμανθεί, μειώνοντας την απόδοση του φορτιστή. ○ Εάν ο ανεμιστήρας ψύξης δεν λειτουργεί, επικοινωνήστε με ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI για επισκευή. (2) Αναφορικά με τις θερμοκρασίες και το χρόνο φόρτισης της επαναφορτιζόμενης μπαταρίας Οι θερμοκρασίες και ο χρόνος φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 2. Πίνακας 2 Μοντέλο UC18YSL3 Τύπος μπαταρίας Ιόντων λιθίου Τάση φόρτισης 14,4–18 V Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί 0°C–50°C

φόρτισης για την χωρητικότητα της μπαταρίας, κατά προσέγγιση (Στους 20°C) 1,5 Ah 15 λεπ 2,0 Ah 20 λεπ 2,5 Ah 25 λεπ 3,0 Ah 20 λεπ (BSL1430C, BSL1830C: 30 λεπ) 4,0 Ah 26 λεπ (BSL1840M: 40

1,5 Ah (× 2 μονάδες) 20 λεπ 2,5 Ah (× 2 μονάδες) 32 λεπ 4,0 Ah (× 2 μονάδες) 52 λεπ Αριθμός των στοιχείων της

4–10 Τάση φόρτισης για USB 5 V Ρεύμα φόρτισης για USB 2 A Βάρος 0,6 κιλά

Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία και την τάση της πηγής ρεύματος.

Εάν ο φορτιστής μπαταρίας χρησιμοποιείται συνεχώς, θα υπερθερμανθεί και ενδεχομένως να

καποια βλάβη. Όταν ολοκληρωθεί η φόρτιση, αφήστε τον φορτιστή να ξεκουραστεί για 15 λεπτά μέχρι την επόμενη φόρτιση. 00BookCS3625DCEU.indb17300BookCS3625DCEU.indb173 2022/12/0816:29:472022/12/0816:29:47174

4. Αποσυνδέστε το καλώδιο ρεύματος του

φορτιστή από την υποδοχή.

5. Κρατήστε τον φορτιστή σταθερά και τραβήξτε

Βεβαιωθείτε ότι έχετε αφαιρέσει την μπαταρία από τον φορτιστή πριν την χρήση και στην συνέχεια φυλάξτε την κατάλληλα. Σχετικά με την ηλεκτρική εκκένωση σε περίπτωση νέων μπαταριών κλπ. Εφόσον η εσωτερική χημική ουσία των νέων μπαταριών και των μπαταριών που δεν έχουν χρησιμοποιηθεί για μεγάλο χρονικό διάστημα δεν δραστηριοποιείται, η ηλεκτρική εκκένωση μπορεί να είναι χαμηλή όταν τις χρησιμοποιείτε για πρώτη και δεύτερη φορά. Αυτό αποτελεί προσωρινό φαινόμενο, και ο φυσιολογικός χρόνος που απαιτείται για την επαναφόρτιση θα αποκατασταθεί με την επαναφόρτιση των μπαταριών 2–3 φορές. Πώς να κάνετε τις μπαταρίες να αποδίδουν για περισσότερο χρόνο. (1) Επαναφορτίστε τις μπαταρίες πριν εξαντληθούν

Όταν νιώσετε ότι η ισχύς του εργαλείου γίνεται πιο αδύναμη, σταματήστε τη χρήση του εργαλείου και επαναφορτίστε την μπαταρία του. Αν συνεχίσετε να χρησιμοποιείτε το εργαλείο και να εκκενώνετε το ηλεκτρικό ρεύμα, η μπαταρία μπορεί να πάθει ζημιά και η διάρκεια ζωής της να μειωθεί. (2) Αποφεύγετε την επαναφόρτιση σε υψηλές θερμοκρασίες. Μία επαναφορτιζόμενη μπαταρία μπορεί να είναι ζεστή αμέσως μετά τη χρήση. Εάν αυτή η μπαταρία επαναφορτιστεί αμέσως μετά τη χρήση, η εσωτερική χημική ουσία θα φθαρεί και η διάρκεια ζωής της

θα μειωθεί. Αφήστε την μπαταρία και φορτίστε την αφού έχει κρυώσει για λίγο.

○ Εάν η μπαταρία έχει φορτιστεί όσο είναι ζεστή λόγω του ότι έχει εκτεθεί για μεγάλο διάστημα σε ένα μέρος με άμεση επαφή με το φως του ήλιου ή λόγω πρόσφατης χρήσης της μπαταρίας, η λυχνία ένδειξης φόρτισης του φορτιστή ανάβει για 0,3 δευτερόλεπτα, δεν ανάβει για 0,3 δευτερόλεπτα (κλειστό για 0,3 δευτερόλεπτα). Σε μια τέτοια περίπτωση, αφήστε πρώτα την μπαταρία να κρυώσει και ύστερα ξεκινήστε να την φορτίζετε. ○ Όταν η λυχνία ένδειξης φόρτισης τρεμοσβήνει (σε διαστήματα 0,2 δευτερολέπτων), ελέγξτε για την παρουσία ξένων αντικειμένων στην υποδοχή σύνδεσης του φορτιστή μπαταρίας και αν υπάρχουν αφαιρέστε τα. Αν δεν υπάρχουν ξένα αντικείμενα, είναι πιθανό η μπαταρία ή ο φορτιστής να δυσλειτουργούν. Πηγαίνετέ τα στο πλησιέστερο Κέντρο Εξυπηρέτησης. ΣΤΕΡΕΩΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ Ενέργεια Εικόνα Σελίδα Αφαίρεση και τοποθέτηση της

Λειτουργία διακόπτη*

Χρήση του αγκίστρου*

Επιλογή εξαρτημάτων ― 325 *1 Λειτουργία διακόπτη Όταν ο διακόπτης είναι ενεργοποιημένος ενώ σύρετε τον μοχλό κλειδώματος, η αλυσίδα του πριονιού περιστρέφεται. (Εικ. 7) Αν δεν συρθεί ο μοχλός κλειδώματος, ο διακόπτης δεν μπορεί να ενεργοποιηθεί. Αφού ο διακόπτης δεσμευτεί, η αλυσίδα του πριονιού συνεχίζει να περιστρέφεται όσο αυτός είναι

απελευθερωθεί ο διακόπτης, ενεργοποιείται ένα φρένο για να σταματήσει την περιστροφή της

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ασφαλίζετε τον μοχλό κλειδώματος στη θέση

Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός. *2 Χρήση του αγκίστρου

Όταν χρησιμοποιείτε το άγκιστρο, βεβαιωθείτε ότι

συσκευή είναι καλά αναρτημένη ώστε να αποφευχθεί ο κίνδυνος της πτώσης. Αν η συσκευή πέσει, μπορεί να προκληθεί ατύχημα. ΕΓΚΑΤΆΣΤΑΣΗ (ΑΝΤΙΚΑΤΆΣΤΑΣΗ) ΤΗΣ ΑΛΥΣΊΔΑΣ ΤΟΥ ΠΡΙΟΝΙΟΎ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Για την αποφυγή ατυχημάτων, απενεργοποιείτε πάντοτε τη μονάδα και αφαιρείτε την μπαταρία. ○ Μη χρησιμοποιείτε άλλη αλυσίδα του πριονιού ή άλλη λάμα από εκείνες που καθορίζονται στο εδάφιο “ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ”.

Φορέστε παχιά γάντια και προσέξτε να αποφύγετε τραυματισμό με την αλυσίδα του πριονιού.

○ Όταν αφαιρείτε την αλυσίδα του πριονιού, αφαιρέστε την πριονόσκονη από το στόμιο του λαδιού, την οπή του λαδιού και από το αυλάκι της λάμας. Αν συσσωρεύεται πριονόσκονη, η συσσώρευση αυτή μπορεί να προκαλέσει βλάβη στη συσκευή. ○ Χρησιμοποιήστε το σωστό τύπο αλυσοπρίονου σύμφωνα με τις προδιαγραφές. Αν εγκαταστήσετε το λανθασμένο τύπο λάμας, η

του πριονιού μπορεί να βγει από τη θέση της και να προκληθεί τραυματισμός.

1. Αφαίρεση του πλευρικού καλύμματος (Εικ. 8)

Γυρίστε το παξιμάδι και αφαιρέστε το πλευρικό

2. Αφαίρεση της αλυσίδας του πριονιού και της

μπάρας (Εικ. 9) Περιστρέψτε τη βίδα τάνυσης προς την κατεύθυνση «-» για να εισαγάγετε μια μικρή ποσότητα

στην αλυσίδα του πριονιού και, στη συνέχεια, αποσυνδέστε την από το γρανάζι. Αποσυνδέστε κατά μήκος με την μπάρα οδηγού προς την κατεύθυνση που υποδεικνύεται από το βέλος. 00BookCS3625DCEU.indb17400BookCS3625DCEU.indb174 2022/12/0816:29:472022/12/0816:29:47175

3. Δέσμευση της νέας αλυσίδας του πριονιού στο

γρανάζι (Εικ. 10) Τοποθετήστε την αλυσίδα του πριονιού από την άκρη της μπάρας οδηγού. Βεβαιωθείτε ότι η αλυσίδα του πριονιού είναι προσανατολισμένη έτσι ώστε η λεπίδα να βλέπει προς την κατεύθυνση που φαίνεται στην εικόνα κάτω από το γρανάζι. Εισαγάγετε το μπουλόνι τεντωτήρα μπουλονιού και αλυσίδας στην οπή της μπάρας οδηγού ενώ κρατάτε το άκρο της αλυσίδας και της μπάρας οδηγού. Συνδέστε το άκρο της αλυσίδας πριονιού στο γρανάζι και τοποθετήστε την μπάρα οδηγού στο σώμα του

4. Εγκατάσταση του πλευρικού καλύμματος

(Εικ. 11) Τοποθετήστε το πλευρικό κάλυμμα εισάγοντας την προεξοχή στην υποδοχή στο σώμα του πριονιού. Βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν είναι χαλαρή από την μπάρα οδηγού. Περιστρέψτε το παξιμάδι μία φορά για να το στερεώσετε προσωρινά. Αφαιρέστε τυχόν βρωμιά γύρω από το πλαϊνό κάλυμμα πριν την επανατοποθετήσετε.

5. Ρύθμιση της τάσης της αλυσίδας του πριονιού

(Εικ. 12) ○ Ενώ ανασηκώνετε την άκρη της ράβδου οδήγησης, γυρίστε τη βίδα σύσφιξης για να ρυθμίσετε την τάνυση της αλυσίδας του

○ Γυρίστε τη βίδα σύσφιξης προς το «+» για να αυξήσετε την τάνυση της αλυσίδας του πριονιού και προς το «-» για να τη μειώσετε.

6. Έλεγχος της τάσης της αλυσίδας του πριονιού

(Εικ. 13) Ρυθμίστε την τάση της αλυσίδας του πριονιού έτσι ώστε το κενό ανάμεσα σύνδεσμο του οδηγού της

του πριονιού και της λάμας να είναι 0.5 έως 1 mm όταν σηκώνετε την αλυσίδα του πριονιού ελαφρά κοντά στο κέντρο της μπάρας.

7. Ασφάλιση του παξιμαδιού (Εικ. 14)

Όταν ολοκληρωθεί η ρύθμιση, ανασηκώστε τη ράβδο οδήγησης και σφίξτε πλήρως το παξιμάδι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αφού ρυθμίσετε την τάνυση της αλυσίδας του πριονιού, βεβαιωθείτε ότι το παξιμάδι είναι πλήρως

Αν είναι χαλαρό, μπορεί να προκληθεί τραυματισμός. ΕΠΙΘΕΏΡΗΣΗ ΚΑΙ ΠΡΟΕΤΟΙΜΑΣΊΑ ΠΡΙΝ ΑΠΌ ΤΗ ΧΡΉΣΗ Πριν από τη χρήση, κάντε τις επόμενες επιθεωρήσεις και προπαρασκευαστικές εργασίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Για να αποφύγετε ατυχήματα, εκτελείτε πάντα τα βήματα 1 έως 3 εξασφαλίζοντας ότι η μπαταρία έχει αφαιρεθεί από το σώμα. ○ Μην ασφαλίζετε τον μοχλό κλειδώματος στη θέση

Αν ο διακόπτης είναι κατά λάθος δεσμευμένος, η συσκευή μπορεί απρόσμενα να ξεκινήσει να λειτουργεί και να προκληθεί τραυματισμός.

1. Βεβαιωθείτε ότι ο διακόπτης είναι

απενεργοποιημένος ○ Εάν τοποθετήσετε την μπαταρία χωρίς να γνωρίζετε αν ο διακόπτης είναι ενεργοποιημένος, η μονάδα μπορεί να εκκινήσει απροσδόκητα, με αποτέλεσμα να προκληθεί ατύχημα. ○ Όταν ο διακόπτης είναι ενεργοποιημένος ενώ ο μοχλός κλειδώματος βρίσκεται στη θέση

η μονάδα ενεργοποιείται και όταν ο διακόπτης απελευθερώνεται, η μονάδα απενεργοποιείται.

2. Έλεγχος της τάσης της αλυσίδας του πριονιού

○ Αν η τάση της αλυσίδας του πριονιού είναι εσφαλμένη, υπάρχει κίνδυνος ζημίας στην αλυσίδα του πριονιού ή στη λάμα και δυσλειτουργία. Ανατρέχοντας στα βήματα 5 έως 7 “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού”, βεβαιωθείτε ότι μια κατάλληλη τάση έχει ρυθμιστεί. ○ Ενόσω η αλυσίδα του πριονιού είναι ακόμα καινούργια, είναι ιδιαίτερα ελαστική, ελέγξτε περιοδικά την τάση και ρυθμίστε όπως απαιτείται. ○ Ελέγξτε επίσης αν το παξιμάδι είναι καλά σφιγμένο.

3. Έλεγχος του λαδιού της αλυσίδας

○ Η συσκευή αυτή παραδίδεται χωρίς λάδι αλυσίδας

εσωτερικό της. Βεβαιωθείτε ότι η δεξαμενή λαδιού έχει πληρωθεί νε το λάδι αλυσίδας που παρέχεται πριν από τη χρήση. (Εικ. 15) ○ Ελέγξτε περιοδικά το γυάλινο παρατηρητήριο λαδιού κατά τη διάρκεια της εργασίας και αναπληρώστε με λάδι, όπως απαιτείται. ○ Αν το λάδι αλυσίδας τελειώσει, χρησιμοποιήστε λάδι αλυσίδας της HiKOKI που πουλιέται ξεχωριστά ή ισοδύναμο λάδι της αγοράς. ○ Το λάδι αλυσίδας λιπαίνει αυτόματα. Ο ρυθμός εκφόρτισης για αυτόματη λίπανση είναι προρρυθμισμένος στο εργοστάσιο στο μέγιστο. Για να μειώσετε το ρυθμό εκφόρτισης, γυρίστε δεξιόστροφα τον ρυθμιστή της αντλίας λαδιού στη δεξιά πλευρά του γυαλιού λαδιού. (Εικ. 16)

○ Η χωρητικότητα της δεξαμενής του λαδιού είναι περίπου 70 ml. Βεβαιωθείτε ότι δεν υπάρχει διαρροή λαδιού ή υπερχείλιση από το δοχείο λαδιού κατά την αναπλήρωση του λαδιού αλυσίδας. ○ Σας συστήνουμε να κάνετε αποθέματα με λάδι

Αν συνεχίζετε να εργάζεστε χωρίς λάδι αλυσίδας, η αλυσίδα του πριονιού μπορεί να καεί, ή ο κινητήρας

παρουσιάσει βλάβη. ○ Να είστε προσεκτικοί ώστε να αποφύγετε την είσοδο σκόνης ή ξένου υλικού στη δεξαμενή λαδιού. Αν σκόνη και άλλα ξένα υλικά εισέλθουν στη δεξαμενή λαδιού, η συσκευή μπορεί να παρουσιάσει

○ Το λάδι αλυσίδας που έχει παραμείνει μέσα στη δεξαμενή μπορεί να διαρρεύσει λόγω της δομής της μονάδας αυτής. Αν και αυτό δεν υποδεικνύει δυσλειτουργία, μπορεί να ρυπάνει τη θέση αποθήκευσης, να είστε λοιπόν προσεκτικοί. Όταν αποθηκεύετε, αδειάστε το λάδι από τη δεξαμενή λαδιού, και τοποθετήστε ένα αντικείμενο κάτω από το κύριο σώμα που να μπορεί να απορροφά τις οποιεσδήποτε διαρροές. ○ Συμπληρώστε το λάδι μετά από κάθε περίπου 10 λεπτά λειτουργίας. (*Διαφέρει ανάλογα με τις συνθήκες χρήσης κοπής)

4. Εγκατάσταση της μπαταρίας (Εικ. 5)

Όπως δείχνεται στην Εικ. 5, ωθήστε σταθερά μέχρις ότου ακουστεί ένα 'κλικ' όταν η μπαταρία μπει στη

Τοποθετήστε με ασφάλεια την μπαταρία. Εάν η μπαταρία δεν είναι καλά στερεωμένη, μπορεί

αποκολληθεί και να προκληθεί τραυματισμός. 00BookCS3625DCEU.indb17500BookCS3625DCEU.indb175 2022/12/0816:29:472022/12/0816:29:47176

ΕΝΔΕΙΞΗ ΥΠΟΛΟΙΠΟΥ ΦΟΡΤΙΟΥ

Μπορείτε να ελέγξετε το υπόλοιπο φορτίο της μπαταρίας πιέζοντας τον διακόπτη ένδειξης υπόλοιπου φορτίου μπαταρίας για να ανάψει η λυχνία ένδειξης. (Εικ. 20, Πίνακας 3) Η ένδειξη θα σβήσει περίπου 3 δευτερόλεπτα μετά το πάτημα του διακόπτη ένδειξης υπόλοιπου φορτίου

Είναι καλύτερο να χρησιμοποιείται η ένδειξη υπόλοιπου φορτίου μπαταρίας ως οδηγός δεδομένου, καθώς υπάρχουν μικρές διαφορές όπως η θερμοκρασία περιβάλλοντος και η κατάσταση της μπαταρίας. Επίσης, η ένδειξη υπόλοιπου φορτίου μπαταρίας ενδέχεται να διαφέρει από εκείνες που υπάρχουν στο εργαλείο ή τον φορτιστή. (Η μπαταρία δεν περιλαμβάνεται, πωλείται χωριστά) Πίνακας 3

Υπόλοιπο φορτίο της μπαταρίας

Το υπόλοιπο φορτίο της μπαταρίας είναι πάνω από το 75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 50%–75%.

Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στο 25%–50%.

Το υπόλοιπο φορτίο της μπαταρίας είναι λιγότερο από το 25%. Αναβοσβήνει; Το υπόλοιπο φορτίο της μπαταρίας είναι σχεδόν άδειο. Επαναφορτίστε την μπαταρία το συντομότερο

Αναβοσβήνει; Η έξοδος ανεστάλη λόγω υψηλής θερμοκρασίας. Αφαιρέστε την μπαταρία από το εργαλείο και αφήστε τη να κρυώσει. Αναβοσβήνει; Η έξοδος ανεστάλη λόγω βλάβης ή δυσλειτουργίας. Το πρόβλημα ενδεχομένως να οφείλεται στην μπαταρία, οπότε παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό

Μην χτυπάτε δυνατά τον πίνακα διακοπτών ή μην τον σπάσετε. Μπορεί να προκληθεί βλάβη.

5. Έλεγχος λειτουργίας του φρένου της αλυσίδας

(Εικ. 17) ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Αν και το φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης, δεν είναι πλήρως αξιόπιστο. Η λειτουργία του πρέπει να γίνεται προσεκτικά ώστε να αποφεύγεται ο κίνδυνος του οπίσθιου λακτίσματος. ○ Το φρένο αλυσίδας προορίζεται για χρήση σε καταστάσεις έκτακτης ανάγκης και κατά την έναρξη της λειτουργίας της συσκευής. Μην το χρησιμοποιείτε αδιακρίτως.

να αποφύγετε μια τυχόν προβληματική κίνηση του φρένου αλυσίδας λόγω συσσώρευσης πριονόσκονης κλπ., καθαρίστε το σε τακτική βάση. ○ Το φρένο αλυσίδας αποτελεί σημαντική συνιστώσα για την εξασφάλιση ασφαλούς χρήσης. Εάν έχετε οποιαδήποτε ανησυχία σχετικά με τη λειτουργία του φρένου αλυσίδας, ζητήστε επισκευή από το Εξουσιοδοτημένο Κέντρο Σέρβις της HiKOKI.

φρένο αλυσίδας είναι μια διάταξη διακοπής έκτακτης ανάγκης που σταματάει την αλυσίδα του πριονιού όταν η συσκευή υπόκειται σε οπίσθιο λάκτισμα κλπ., για τη μείωση του κινδύνου. (Ανατρέξτε στην “Αιτίες του οπίσθιου λακτίσματος και αποφυγή του από το χειριστή.”) Πιέστε το φρένο αλυσίδας προς την κατεύθυνση που υποδεικνύει το βέλος ( ) για να ενεργοποιήσετε το φρένο αλυσίδας και να σταματήσετε την αλυσίδα του πριονιού. Για να απελευθερώσετε το φρένο αλυσίδας, αφήστε τον διακόπτη και τραβήξτε το πίσω στο φρένο

Το φρένο αλυσίδας λειτουργεί μόνο όταν είναι ενεργοποιημένη η τροφοδοσία. Ελέγξτε τη λειτουργία του φρένου αλυσίδας σε μια τοποθεσία

υπάρχουν κοντά άτομα ή εμπόδια. (1) Πιέστε τον διακόπτη ενώ ταυτόχρονα σύρετε τον μοχλό κλειδώματος. (2) Μόλις η αλυσίδα του πριονιού αρχίσει να γυρνάει, σπρώξτε το φρένο της αλυσίδας προς τα εμπρός προς την αλυσίδα του πριονιού. (3) Εάν σταματήσει η αλυσίδα του πριονιού, το φρένο αλυσίδας λειτουργεί όπως θα έπρεπε. Για

απελευθερώσετε το φρένο, αφήστε τον διακόπτη και τραβήξτε το πίσω στο φρένο αλυσίδας.

6. Έλεγχος της εκφόρτισης του λαδιού της

αλυσίδας (Εικ. 18) ○ Όταν ενεργοποιείτε τη συσκευή, το λάδι αλυσίδας λιπαίνει αυτόματα την αλυσίδα του πριονιού και τη

○ Αν δεν φαίνεται να αναδύεται λάδι 2 έως 3 λεπτά

τεθεί σε λειτουργία η συσκευή, ελέγξτε αν έχει συσσωρευτεί πριονόσκονη γύρω από το στο στόμιο του λαδιού. (Ανατρέξτε στην “Καθαρισμός του στομίου λαδιού της αλυσίδας.”) (Ανατρέξτε στην “Έλεγχος του λαδιού της αλυσίδας.”) 00BookCS3625DCEU.indb17600BookCS3625DCEU.indb176 2022/12/0816:29:472022/12/0816:29:47177

ΔΙΑΔΙΚΑΣΙΕΣ ΚΟΠΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Όταν εργάζεστε σε δέντρα, να φοράτε κατάλληλη προστασία για τα μάτια, το κεφάλι, τα χέρια, τα πόδια και τους βραχίονες, καθώς και προστασία από γλίστρημα των ποδιών. ○ Πριν από τη λειτουργία, βεβαιωθείτε ότι το φρένο της αλυσίδας λειτουργεί. ○ Κατά τη διάρκεια της χρήσης, πιάστε τη λαβή με ασφάλεια και με τα δυο χέρια. (Εικ. 3) ○ Όταν κόβετε ξύλα από το κάτω μέρος, βεβαιωθείτε ότι το αλυσοπρίονο δεν προσκρούει στο ξύλο. Αν η συσκευή ωθείται πίσω, μπορεί να προκληθεί τραυματισμός. ○ Κατά τη διάρκεια των διαλειμμάτων εργασίας ή μετά την εργασία, απενεργοποιείτε πάντα τη μονάδα και αφαιρείτε την μπαταρία από το κύριο σώμα. Παρακολουθείτε πάντοτε το χώρο εργασίας και τη γύρω περιοχή, βεβαιωθείτε ότι δεν υπάρχουν αντικείμενα που θα μπορούσαν να προκαλέσουν τραυματισμούς ή βλάβη της συσκευής, και εφόσον παρευρίσκονται, απομακρύνατε τα εκ των προτέρων. Ειδικότερα, όταν βάζετε μια βάση για τα πόδια για να εργαστείτε, βεβαιωθείτε ότι δεν υπάρχει αστάθεια ή κάποιο αντικείμενο που θα μπορούσατε να σκοντάψετε

Βεβαιωθείτε ότι η συσκευή είναι απενεργοποιημένη Αν η μπαταρία αποθήκευσης εισάγεται ενόσω ο διακόπτης είναι δεσμευμένος για κάποιον άγνωστο λόγο, η συσκευή μπορεί απροσδόκητα να αρχίσει, πράγμα που μπορεί να καταλήξει σε ατύχημα. Εγκατάσταση της μπαταρίας (Εικ. 5) Όπως δείχνεται στην Εικ. 5, ωθήστε σταθερά μέχρις ότου ακουστεί ένα 'κλικ' όταν η μπαταρία μπει στη

Δέσμευση του διακόπτη Έχοντας βεβαιωθεί ότι η αλυσίδα του πριονιού δεν βρίσκεται σε επαφή με το ξύλο, δεσμεύστε το διακόπτη και αρχίστε να κόβετε όταν η αλυσίδα του πριονιού έχει αυξηθεί.

○ Όταν ενεργοποιείτε τη συσκευή, βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή με υλικά

οτιδήποτε άλλο. ○ Κατά τη διάρκεια της χρήσης, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι η αλυσίδα του πριονιού δεν έρχεται σε επαφή με άλλα υλικά ή αντικείμενα. Ειδικότερα, αν η διεργασία της κοπής έχει τελειώσει, να είστε προσεκτικοί ώστε να βεβαιωθείτε ότι το αλυσοπρίονο δεν αγγίζει το έδαφος.

ξανά τη δεξαμενή λαδιού ώστε να αποφύγετε το να μείνει η συσκευή χωρίς λάδι.

1. Γενικές διαδικασίες κοπής

(1) Τροφοδοτήστε με ηλεκτρικό ρεύμα κρατώντας ταυτόχρονα το πριόνι λίγο μακριά από το ξύλο που πρόκειται να κοπεί. Ξεκινήστε το πριόνισμα λίγο αφότου η συσκευή έχει φθάσει στην πλήρη ταχύτητά

(2) Όταν πριονίζετε ένα λεπτό κομμάτι ξύλου, πιέστε το τμήμα της βάσης της λάμας ενάντια στο ξύλο και πριονίστε προς τα κάτω όπως δείχνεται στην Εικ. 21. (3) Όταν πριονίζετε ένα χοντρό κομμάτι ξύλου, πιέστε την ακίδα στο μπροστινό τμήμα της μονάδας πάνω στο ξύλο και κόψτε το με μια κίνηση μοχλού, ενώ χρησιμοποιείτε την ακίδα ως στήριγμα, όπως φαίνεται στο Εικ. 22. (4) Όταν κόβετε το ξύλο οριζόντια, γυρίστε το σώμα της μονάδας στα δεξιά έτσι ώστε η λάμα να βρίσκεται κάτω και κρατήστε το πάνω μέρος της μπροστινής λαβής με το αριστερό σας χέρι. Κρατήστε τη ράβδο οδηγό οριζόντια και τοποθετήστε την ακίδα που

στο μπροστινό μέρος του σώματος της μονάδας στην οσφυϊκή χώρα. Χρησιμοποιώντας την ακίδα σαν υπομόχλιο, κόψτε το ξύλο περιστρέφοντας την πίσω λαβή προς τα δεξιά. (Εικ. 23) (5) Όταν κόβετε μέσα στο ξύλο από το κάτω μέρος, αγγίξτε ελαφρά το ξύλο με το άνω μέρος της λάμας. (Εικ. 24) (6) Μελετώντας προσεκτικά τις οδηγίες, εξασφαλίστε πρακτική εκπαίδευση στη λειτουργία του αλυσοπρίονου πριν από τη χρήση, ή εξασκηθείτε τουλάχιστον κόβοντας επιμήκη κομμάτια στρογγυλού ξύλου πάνω σε ένα τρίποδο πριονίσματος . (7) Όταν κόβετε κορμούς ή ξύλα, τα οποία δεν φέρουν υποστήριγμα, στηρίξτε τα καλά ακινητοποιώντας τα κατά τη διάρκεια της κοπής χρησιμοποιώντας ένα τρίποδο πριονίσματος ή οποιαδήποτε άλλη κατάλληλη μέθοδο.

○ Όταν κόβετε ξύλο από το κάτω μέρος, υπάρχει κίνδυνος η μονάδα της συσκευής να ωθηθεί προς τα πίσω προς την μεριά του χρήστη αν η αλυσίδα αν η αλυσίδα επιδρά έντονα με το ξύλο. ○ Μην κόβετε σε όλη τη διαδρομή σε βάθος το

ξεκινώντας από το κάτω μέρος γιατί υπάρχει ο κίνδυνος να πεταχτεί προς τα πάνω η λάμα εκτός ελέγχου όταν η κοπή έχει τελειώσει. ○ Αποφεύγετε πάντοτε το αλυσοπρίονο που βρίσκεται σε λειτουργία να αγγίζει το έδαφος ή συρματοπλέγματα.

(1) Κοπή κλαδιών από όρθιο δέντρο: Πρέπει να κοπεί αρχικά ένα χοντρό κλαδί σε ένα σημείο μακριά από τον κορμό του δέντρου. Κόψτε πρώτα στο ένα τρίτο της διαδρομής ξεκινώντας από κάτω, και κόψτε ύστερα το κλαδί από πάνω. Τελικά, κόψτε το εναπομένον τμήμα του κλαδιού ακόμα και με τον κορμό του δέντρου. (Εικ. 25)

○ Να είστε πάντοτε προσεκτικοί για να αποφεύγετε τα κλαδιά που πέφτουν. ○ Να είστε πάντοτε σε ετοιμότητα για τυχόν ανάκρουση του αλυσοπρίονου (2) Κοπή κλαδιών από πεσμένα δέντρα: Κόψτε πρώτα τα κλαδιά που δεν αγγίζουν το έδαφος, κόψτε ύστερα εκείνα που αγγίζουν το έδαφος. Όταν κόβετε χοντρά κλαδιά που αγγίζουν το έδαφος, κόψτε περίπου στα μισά της διαδρομής από πάνω, κόψτε ύστερα τελείως το κλαδί από κάτω. (Εικ. 26)

○ Όταν κάνετε αποκοπή κλαδιών που αγγίζουν το έδαφος, να είστε προσεκτικοί να μη λυγίσει η λάμα από την πίεση. ○ Κατά το στάδιο της τελικής κοπής, προσέξτε για τυχόν αναπάντεχη κύλιση του κορμού του ξύλου.

Κοπή κορμών ξύλου Όταν κόβετε έναν κορμό ξύλου που έχει τοποθετηθεί όπως δείχνεται στην Εικ. 27, κόψτε στο ένα τρίτο της διαδρομής περίπου από κάτω, κόψτε ύστερα κάτω σε όλη τη διαδρομή από πάνω. Όταν κόβετε έναν κορμό ξύλου που διασχίζεται από μια κοιλότητα όπως δείχνεται στην Εικ. 28, κόψτε πρώτα στα

περίπου της διαδρομής από πάνω, κόψτε ύστερα από κάτω προς τα πάνω. 00BookCS3625DCEU.indb17700BookCS3625DCEU.indb177 2022/12/0816:29:482022/12/0816:29:48178

○ Βεβαιωθείτε ότι η λάμα δεν λυγίζει στον κορμό από

○ Όταν δουλεύετε σε έδαφος που παρουσιάζει κλίση, βεβαιωθείτε ότι στέκεστε πάνω στην ανηφορική πλευρά του κορμού του ξύλου. Αμ στέκεστε πάνω στην κατηφορική πλευρά, το αποκομμένο κομμάτι ξύλου μπορεί να κυλίσει προς το μέρος σας.

ένα κούτσουρο Βεβαιωθείτε ότι το κούτσουρο είναι σταθερό. Σπρώξτε την ακίδα πάνω στο κούτσουρο. Χρησιμοποιήστε την ακίδα ως υπομόχλιο με το οποίο μπορεί να ανυψωθεί η λαβή για να διευκολύνετε την κοπή. (Εικ. 29)

5. Κόβοντας ένα κούτσουρο που υποστηρίζεται

και στα δύο άκρα Ξεκινήστε με πριόνισμα σε βάθος περίπου στο

τρίτο από την κορυφή και, στη συνέχεια, πριονίστε από κάτω για να ολοκληρώσετε το κόψιμο. Η μπάρα οδηγού μπορεί να κολλήσει μέσα στην κοπή του πριονιού, αν επιχειρήσετε να το κόψετε όλο από την κορυφή. (Εικ. 30) Προφύλαξη για την εργασία κοπής Για λειτουργία μεγάλης κλίμακας ή εργασία χωρίς

Αυτό το εργαλείο είναι εφοδιασμένο με ένα κύκλωμα προστασίας υπερφόρτισης που προστατεύει τα ηλεκτρονικά μέρη που ελέγχουν την επαναφορτιζόμενη μπαταρία. Κατά τη διάρκεια παρατεταμένης χρήσης ή κατά τη διάρκεια εργασιών υπό μεγάλα φορτία που δημιουργούνται από πίεση ενάντια στο εργαλείο, η θερμοκρασία του εργαλείου θα αυξηθεί και τελικά θα ενεργοποιήσει το κύκλωμα προστασίας από θερμότητα, το οποίο θα απενεργοποιήσει το εργαλείο. Εάν συμβεί αυτό, αφήστε το εργαλείο να κρυώσει για κάποιο χρονικό διάστημα. Όταν πέσει η θερμοκρασία, τότε θα είναι πάλι εφικτή η χρήση του εργαλείου. Εάν θα πρέπει να γίνει η αλλαγή της επαναφορτιζόμενης μπαταρίας κατά την διάρκεια της συνεχούς λειτουργίας, αφήστε το εργαλείο να ξεκουραστεί για περίπου 15 λεπτά. Πιάσιμο / δύναμη ώθησης του αλυσοπρίονου Να πιάνετε πάντοτε το αλυσοπρίονο με ασφάλεια. Επιπρόσθετα, μην ασκείτε στο αλυσοπρίονο περισσότερη δύναμη από όσο χρειάζεται. Όταν κόβετε, η άσκηση επιπλέον δύναμης

πάνω στο αλυσοπρίονο δεν θα επιταχύνει την ταχύτητα κοπής. Αυτή θα επιφέρει σύνθλιψη στον κινητήρα, θα επηρεάσει αρνητικά την απόδοση, και θα κάνει ζημιά ή θα προκαλέσει δυσλειτουργία ή στη

Χρησιμοποιήστε τη συσκευή στο εύρος όπου η αλυσίδα του πριονιού βρίσκεται σε λογική ταχύτητα. Ειδικότερα, όταν η αλυσίδα του πριονιού σταματάει (μπλοκάρεται) λόγω υπερβολικής δύναμης, μπορεί να προκαλέσει τραυματισμό ή βλάβη στη συσκευή. Συγκρατητηρας αλυσιδας ○ Ο συγκρατητήρας της αλυσίδας βρίσκεται στην κινητήρια κεφαλή, ακριβώς κάτω από την αλυσίδα, για να αποτρέψει περισσότερο την πιθανότητα, μια σπασμένη αλυσίδα να χτυπήσει τον χρήστη του αλυσοπρίονου. ○ Όταν η αλυσίδα του πριονιού κοπεί, αντικαταστήστε τη με μια καινούργια συμβουλευόμενοι το εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του

ΑΚΟΝΙΣΜΑ ΤΗΣ ΛΕΠΙΔΑΣ ΤΗΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφύγετε ατυχήματα, να απενεργοποιείτε πάντα τον διακόπτη και να αφαιρείτε την μπαταρία από το κύριο σώμα.

Φοράτε πάντοτε γάντια όταν χειρίζεστε την αλυσίδα του πριονιού.

Ακονίστε την αλυσίδα του πριονιού και ρυθμίστε το μετρητή βάθους στην κεντρική θέση πάνω στη λάμα, με την αλυσίδα του πριονιού συνδεδεμένη

Όταν το ακόνισμα των αλυσίδων του πριονιού φθίνει, ο κινητήρας και κάθε μέρος του σώματος επιβαρύνεται και η αποτελεσματικότητα μειώνεται. Για τη βέλτιστη λειτουργία της συσκευής, χρειάζεται συχνή συντήρηση ώστε να παραμένει η αλυσίδα του πριονιού κοφτερή.

1. Ακόνισμα της λεπίδας

Χρησιμοποιήστε ένα στρογγυλό ακονιστήρι διαμέτρου 4 mm.

στρογγυλό ακονιστήρι πρέπει να συγκρατείται πάνω στην αλυσίδα έτσι ώστε το ένα πέμπτο της διαμέτρου του να εκτείνεται πάνω από την κορυφή της λεπίδας, όπως φαίνεται στην Εικ. 31. Ακονίστε τις λεπίδες διατηρώντας το στρογγυλό ακονιστήρι σε γωνία 30° σε σχέση με την μπάρα οδηγού, όπως φαίνεται στην Εικ. 32. Αρχειοθετήστε τις λεπίδες πιέζοντας απαλά το στρογγυλό ακονιστήρι προς την κατεύθυνση της

Βεβαιωθείτε ότι το στρογγυλό ακονιστήρι δεν αγγίζει την αλυσίδα πριονιού κατά την επιστροφή του. Βεβαιωθείτε ότι όλες οι λεπίδες πριονιών έχουν ακονιστεί στην ίδια γωνία, διαφορετικά η απόδοση κοπής του εργαλείου θα μειωθεί. Οι κατάλληλες γωνίες για να ακονιστούν σωστά οι λεπίδες φαίνονται στην Εικ. 33. (Το στρογγυλό ακονιστήρι πωλείται

2. Ρύθμιση μετρητή βάθους

ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Μην τρίβετε το πάνω μέρος του ιμάντα πρόσδεσης προφυλακτήρα και του συνδέσμου κίνησης προφυλακτήρα και μην προκαλείτε παραμόρφωση του σχήματος των εν λόγω εξαρτημάτων. ○ Η ρύθμιση των μετρητών βάθους πρέπει να είναι

με τις προκαθορισμένες διαστάσεις και σχήματα, διαφορετικά ο κίνδυνος ανάκρουσης μπορεί να αυξηθεί, προκαλώντας τραυματισμό. Επιταινιόδεσμος του προφυλακτήρα

προφυλακτήρα Όλοι οι μετρητές βάθους πρέπει να ευθυγραμμίζονται με τον ίδιο τρόπο, επειδή χρησιμοποιούνται για τη ρύθμιση του βάθους στη θέση όπου το κοπτικό εισέρχεται στο ξύλο. Όταν ακονίζετε την αλυσίδα του πριονιού, φροντίστε να ελέγχετε τον μετρητή βάθους κάθε δύο ή τρεις φορές. (Εικ. 34) 00BookCS3625DCEU.indb17800BookCS3625DCEU.indb178 2022/12/0816:29:482022/12/0816:29:48179

Τοποθετήστε έναν συνδετήρα μετρητή βάθους στην αλυσίδα του πριονιού, αφήστε τον μετρητή ορατό στην αυλάκωση και χρησιμοποιήστε ένα επίπεδο ακονιστήρι για να ακονίσετε το τμήμα έξω από τον συνδετήρα μετρητή βάθους. (Εικ. 35) (Ο συνδετήρας μετρητή βάθους και το επίπεδο ακονιστήρι πωλούνται

Αφού τοποθετήσετε τον μετρητή βάθους, στρογγυλέψτε την μπροστινή πλευρά του μετρητή βάθους όπως ήταν πριν. (Εικ. 36) Αφού ακονίσετε την αλυσίδα του πριονιού, τοποθετήστε τη μέσα σε λάδι αλυσίδας για να ξεπλύνετε τα λιμαρίσματα. Αν τα λιμαρίσματα δεν καθαριστούν καλά, η αλυσίδα του πριονιού και η λάμα θα υποστούν γρήγορα κόπωση ενόσω βρίσκονται σε χρήση. Ο συνδετήρας μετρητή βάθους μπορεί επίσης να χρησιμοποιηθεί όταν συνοδεύεται με ένα στρογγυλό ακονιστήρι. (Εικ. 37) ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ Μετά τη λειτουργία, κάντε επιθεώρηση και συντήρηση του κάθε μέρους όταν αποθηκεύετε τη μονάδα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τη διάρκεια της συντήρησης και της επιθεώρησης, να απενεργοποιείτε πάντα τη μονάδα και να αφαιρείτε την μπαταρία από το κύριο σώμα.

Φοράτε πάντοτε γάντια όταν χειρίζεστε την αλυσίδα του πριονιού.

1. Επιθεώρηση των αλυσίδων του

○ Επιθεωρείτε περιστασιακά την αλυσίδα του πριονιού. Σε περίπτωση κάποιας ανωμαλίας, αντικαταστήστε τη με μια καινούργια ανατρέχοντας στο εδάφιο “Εγκατάσταση (αντικατάσταση) της αλυσίδας του

○ Επιθεωρήστε την τάση της αλυσίδας και ελέγξτε αν αυτή είναι καλά κλειστή. ○ Σταματήστε να χρησιμοποιείτε τη συσκευή όταν η μονάδα καθίσταται αμβλεία και ακονίστε την ανατρέχοντας στο εδάφιο “Ακονισμα της λεπιδας της

○ Μετά τη χρήση, λιπάνετε προσεκτικά την αλυσίδα του πριονιού και τις μπάρες με λάδι για θωράκισή τους κατά της σκουριάς.

Όταν καθαρίζετε το πλαϊνό κάλυμμα, το γρανάζι, το στόμιο λαδιού αλυσίδας και την μπάρα οδηγού, δείτε τη διαδικασία «Εγκατάσταση (αντικατάσταση) αλυσίδας πριονιού» και αφαιρέστε την αλυσίδα του

2. Καθαρισμός του πλαϊνού καλύμματος και του

γραναζιού (Εικ. 38) Καθαρίστε και αφαιρέστε τυχόν λάσπη ή σκόνη που απομένει μέσα στα εξαρτήματα.

3. Καθαρισμός του στομίου λαδιού της αλυσίδας

(Εικ. 39) Πριν να καθαρίσετε το στόμιο λαδιού αλυσίδας, αφαιρέστε το πλευρικό κάλυμμα και

4. Καθαρισμός της λάμας (Εικ. 40)

Όταν πριονόσκονη και παρόμοιες ουσίες εγκλωβίζονται στο αυλάκι της λάμας ή του στομίου λαδιού, μπορεί να μην υπάρξει ροή λαδιού, πράγμα που μπορεί να καταλήξει σε βλάβη της συσκευής. Αφαιρέστε την μπάρα οδηγό και καθαρίστε την οποιαδήποτε ποσότητα πριονόσκονης που έχει εγκλωβιστεί στο αυλάκι μετά τη χρήση και όταν αντικαθιστάτε την αλυσίδα του πριονιού. (Ανατρέξτε στην “Εγκατάσταση (αντικατάσταση) της αλυσίδας του πριονιού.”)

5. Καθαρισμός της φρένο αλυσίδας (Εικ. 41)

Χρησιμοποιήστε ένα πινέλο για να αφαιρέσετε οποιοδήποτε θραύσμα από το κενό στο σώμα του

6. Επιθεώρηση της ασφάλειας της αλυσίδας

(Εικ. 42) Η ασφάλεια της αλυσίδας έχει σχεδιαστεί για να προστατεύει τον χειριστή από χτύπημα από την αλυσίδα του πριονιού εάν η αλυσίδα χαλαρώσει ή

Η ασφάλεια της αλυσίδας είναι ενσωματωμένη στο πλαϊνό κάλυμμα. Ελέγξτε για να επιβεβαιώσετε ότι η ασφάλεια της αλυσίδας δεν έχει υποστεί ζημιά.

7. Έλεγχος των βιδών στερέωσης

Τακτικά ελέγξετε όλες τις βίδες στερέωσης και σιγουρευτείτε ότι είναι κατάλληλα σφιγμένες. Σε περίπτωση που κάποιες από τις βίδες χαλαρώσουν, ξανασφίξτε τις αμέσως. Αν δεν το κάνετε αυτό μπορεί να προκληθεί σοβαρός κίνδυνος.

8. Συντήρηση του μοτέρ

Η περιέλιξη στη μονάδα του μοτέρ είναι η “καρδιά” του ηλεκτρικού εργαλείου. Δώστε μεγάλη προσοχή για να διασφαλίσετε ότι η περιέλιξη δεν θα πάθει ζημιά και / ή θα βραχεί με λάδι

9. Καθαρισμός του χώρου εγκατάστασης της

μπαταρίας και της μπαταρίας (Εικ. 43) ΠΡΟΕΙΔΟΠΟΙΗΣΗ Φοράτε προστατευτικά γυαλιά και μάσκα σκόνης όταν καθαρίζετε με αεροπίστολο. Σε αντίθετη περίπτωση μπορεί να προκληθεί εισπνοή ή έκθεση των ματιών σε θραύσματα ή σκόνη. Χρησιμοποιήστε ένα πινέλο ή πιστόλι αέρα για να αφαιρέσετε τυχόν θραύσματα ή σκόνη και να διατηρήσετε το πριόνι καθαρό.

○ Αν αφήσετε να συσσωρευτούν ροκανίδια και σκόνη κατά τη διάρκεια της χρήσης, μπορεί να προκληθεί πτώση της μπαταρίας ή άλλα ατυχήματα. Η συσσώρευση θραυσμάτων και σκόνης μπορεί επίσης να οδηγήσει σε δυσλειτουργίες, συμπεριλαμβανομένης της ελαττωματικής επαφής μεταξύ της μπαταρίας και των ακροδεκτών. ○ Μετά τον καθαρισμό, ελέγξτε για να επιβεβαιώσετε ότι η μπαταρία μπορεί εύκολα να αποσπαστεί και να επανατοποθετηθεί στο σώμα του εργαλείου.

10. Καθαρισμός του εξωτερικού

Όταν το αλυσοπρίονο έχει πιτσιλίσματα βαφής, σκουπίστε το με ένα μαλακό στεγνό πανί ή με ένα πανί βρεγμένο με σαπουνόνερο. Μη χρησιμοποιείτε διαλύτες που περιέχουν χλώριο, βενζίνη ή διαλυτικό βαφής γιατί λειώνουν το πλαστικά υλικά.

○ Καθαρίστε καλά όλα τα εξαρτήματα. Επιστρώστε μεταλλικά μέρη με ένα λεπτό στρώμα αναστολέα

○ Φροντίστε να επισκευάσετε τυχόν κατεστραμμένες περιοχές πριν την αποθήκευση. ○ Όταν αποθηκεύετε τη μονάδα, κάντε καθαρισμό και συντήρηση κάθε μέρους και προσαρτήστε τη θήκη της αλυσίδας στη λάμα. ○ Αποθηκεύετε το ηλεκτρικό εργαλείο και την μπαταρία σε χώρο όπου η θερμοκρασία είναι μικρότερη από 40°C και μακριά από την πρόσβαση παιδιών. 00BookCS3625DCEU.indb17900BookCS3625DCEU.indb179 2022/12/0816:29:482022/12/0816:29:48180

Αποθήκευση Μπαταριών Ιόντων Λιθίου. Βεβαιωθείτε ότι οι μπαταρίες ιόντων λιθίου είναι πλήρως φορτισμένες πριν να τις αποθηκεύσετε. Τυχόν παρατεταμένη αποθήκευση (3 μήνες ή παραπάνω) μπαταριών με χαμηλό φορτίο μπορεί να έχει ως αποτέλεσμα την υποβάθμιση της απόδοσης, μειώνοντας σημαντικά τον χρόνο χρήσης της μπαταρίας ή καθιστώντας τις μπαταρίες ανίκανες

κατακράτηση φορτίου. Ωστόσο, ο σημαντικά μειωμένος χρόνος χρήσης της μπαταρίας μπορεί να ανακτηθεί με την επαναληπτική φόρτιση και χρήση των μπαταριών δυο έως πέντε

Εάν ο χρόνος χρήσης της μπαταρίας είναι εξαιρετικά σύντομος παρά την επανειλημμένη φόρτιση και χρήση, εξετάστε τις μπαταρίες.

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται. Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της HiKOKI χωρίς καλώδιο Να χρησιμοποιείτε πάντα μία από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν σχεδιαστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών

Εγγυώμαστε τα εργαλεία HiKOKI Power Tools σύμφωνα με τη νομοθεσία και τους κανονισμούς ανά χώρα. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακοποίησης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των οδηγιών

Εξουσιοδοτημένο Κέντρο Επισκευής της HiKOKI. Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση Oι τιμές μετρήθηκαν σύμφωνα με το EN62841 και βρέθηκαν σύμφωνες με το ISO 4871. CS3625DC Μετρηθείσα τυπική στάθμη ηχητικής ισχύος A: 98 dB (A) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης A: 89 dB (A) Αβεβαιότητα K: 3 dB (A) CS3630DC Μετρηθείσα τυπική στάθμη ηχητικής ισχύος A: 98 dB (A) Μετρηθείσα τυπική στάθμη ηχητικής πίεσης A: 88 dB (A) Αβεβαιότητα K: 3 dB (A) Φοράτε προστατευτικά αυτιών. Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN62841. CS3625DC

Αβεβαιότητα K = 1,5 m/s

Αβεβαιότητα K = 1,5 m/s

Η δηλωμένη συνολική τιμή κραδασμών και η δηλωμένη τιμή εκπομπής θορύβου έχουν μετρηθεί σύμφωνα με μια τυπική μέθοδο δοκιμής και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός εργαλείου με ένα άλλο. Μπορούν επίσης να χρησιμοποιηθούν σε μια προκαταρκτική αξιολόγηση της έκθεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ○ Η εκπομπή κραδασμών και θορύβου κατά την πραγματική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη συνολική τιμή, ανάλογα με τους τρόπους χρήσης του εργαλείου, ειδικά το είδος του προς επεξεργασία τεμαχίου εργασίας και ○ Αναγνωρίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι σβηστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI τα τεχνικά χαρακτηριστικά που εδώ αναφέρονται μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση. 00BookCS3625DCEU.indb18000BookCS3625DCEU.indb180 2022/12/0816:29:482022/12/0816:29:48181

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ Χρησιμοποιήστε τις επιθεωρήσεις του παρακάτω πίνακα εάν το εργαλείο δεν λειτουργεί φυσιολογικά. Εάν τα παρακάτω δεν επιλύουν το πρόβλημα, επικοινωνήστε με την αντιπρόσωπο σας ή με το εξουσιοδοτημένο κέντρο εξυπηρέτησης της HiKOKI. Σύμπτωμα Πιθανή αιτία Αποκατάσταση Ο κινητήρας ακούγεται αλλά η αλυσίδα του πριονιού... ○ δεν κινείται ○ δεν κινείται

Το φρένο της αλυσίδας μπορεί να έχει ενεργοποιηθεί. Απελευθερώστε τραβώντας τον μοχλό φρένου της αλυσίδας προς εσάς. Η τάση της αλυσίδας του πριονιού είναι υπερβολική. Ελέγξτε την τάση της αλυσίδας του πριονιού, και αν είναι πολύ σφιχτή, χαλαρώστε την τάση. Η αλυσίδα του πριονιού βγαίνει έξω από το

Ελέγξτε ότι η αλυσίδα του πριονιού είναι σωστά συνδεδεμένη στο γρανάζι. Μέσα στο πλαϊνό κάλυμμα…

• έχει μπλοκαριστεί πριονίδι

• έχουν παγιδευτεί ξένες ουσίες Καθαρίστε το πλαϊνό κάλυμμα. Στο αυλάκι της λάμας...

• έχει μπλοκαριστεί πριονίδι

υπάρχει ροή λαδιού Καθαρίστε το αυλάκι της λάμας και την οπή του ελαίου. Βεβαιωθείτε ότι υπάρχει λάδι στη δεξαμενή λαδιού, και αναπληρώστε όπως απαιτείται. Φτωχό ακόνισμα Η αλυσίδα του πριονιού...

• έχει φθαρεί ή η λεπίδα είναι σπασμένη

• είναι σκουριασμένη Ακονίστε την αλυσίδα του πριονιού Αν η φθορά ή η ρωγμή είναι πολύ σοβαρή, αντικαταστήστε με μια καινούργια αλυσίδα

Η κατεύθυνση της αλυσίδας πριονιού έχει αναστραφεί. Επανασυνδέστε εξασφαλίζοντας τη σωστή κατεύθυνση. Η τάση της αλυσίδας του πριονιού είναι

Ελέγξτε την τάση της αλυσίδας του πριονιού και σφίξτε την αν είναι χαλαρή. Λάδι αλυσίδας ○ η ροή του είναι

(παραμένει πάνω) Έλλειψη λαδιού αλυσίδας στη δεξαμενή. Αναπληρώστε με λάδι αλυσίδας. Το στόμιο της αλυσίδας λαδιού είναι

Καθαρίστε το στόμιο της αλυσίδας λαδιού. Η μπαταρία δεν μπορεί να εγκατασταθεί Έχετε επιχειρήσει να εγκαταστήσετε μια μπαταρία διαφορετική από αυτή που καθορίζεται για το εργαλείο. Παρακαλούμε εγκαταστήστε μία μπαταρία πολλαπλών βολτ

Ημερομηνία αγοράς Όνομα και διεύθυνση πελάτη Όνομα και διεύθυνση μεταπωλητή (Παρακαλούμε να χρησιμοποιηθεί σφραγίδα) ГАРАНЦИОНЕН СЕРТИФИКАТ

2000/14/EK CS3625DC, CS3630DC Μετρημένο επίπεδο ηχητικής ισχύος: 98 dB Εγγυημένο επίπεδο ηχητικής ισχύος: 101 dB Διακοινωμένο όργανο (2006/42/ΕΚ) : 00158 DEKRA Testing and Certifi cation GmbH Handwerkstraße 15 70565 Στουτγκάρδη, Γερμανία έχει διεξάγει μια εξέταση τύπου ΕΚ και εξέδωσε το υπ' αριθ. 4821002.22003 πιστοποιητικό τύπου εξέτασης EK σύμφωνα με το Παράρτημα IX. Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE. *1) CS3625DC C364046S CS3630DC C363629S *2) 2006/42/EC, 2000/14/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU *3) EN62841-1:2015+A11:2022 EN62841-4-1:2020
