Producttype	Accu-kettingzaag
Merk	HiKOKI
Model	CS3625DC
Nominale spanning	36 V
Kettingtype	90PX-040X
Kettingsteek	9,5 mm (3/8")
Kettingdikte	1,1 mm (0,043")
Zwaard (max. snijlengte)	250 mm (type 104MLEA041)
Tandwiel (aantal tanden)	6
Kettingsnelheid onbelast	12,6 m/s (760 m/min)
Olietankinhoud	70 ml
Compatibele accu's	BSL36A18, BSL36B18
Gewicht (zonder accu en accessoires)	2,0 kg
Toepassingen	Zagen van boomstammen/hout, snoeien van tuinbomen
Geluidsdrukniveau (LpA)	89 dB(A), onzekerheid K=3 dB(A)
Geluidsvermogensniveau (LWA)	98 dB(A), onzekerheid K=3 dB(A)
Trillingsemissie (a_h)	2,8 m/s², onzekerheid K=1,5 m/s²
Veiligheidsvoorzieningen	Kettingrem, blokkeerhendel, kettingvanger, terugslagbeveiliging
Belangrijkste functies	Automatische kettingsmering, instelbare kettingspanning, ophanghaak, oliepeilindicator, acculadingsindicator
Onderhoud en reiniging	Regelmatig reinigen van zwaard, tandwiel, kettingrem; oliereservoir leegmaken voor opslag
Onderdelen en repareerbaarheid	Ketting, zwaard, tandwiel, zijdeksel beschikbaar; reparaties door erkend HiKOKI-servicecentrum
Algemene informatie	Garantie volgens nationale voorschriften; handleiding beschikbaar in meerdere talen

Veelgestelde vragen - CS3625DC HiKOKI

Hoe stel ik de kettingspanning in?

Draai de spanschroef op het zijdeksel in de '+' richting om de spanning te verhogen of '-' om te verlagen. De ketting moet een speling van 0,5 tot 1 mm hebben in het midden van het zwaard. Draai de moer vast na het afstellen.

Hoe vul ik het oliereservoir van de ketting?

Verwijder de dop van het oliereservoir (M) en giet HiKOKI kettingolie of een gelijkwaardige olie erin. De inhoud is ongeveer 70 ml. Controleer het niveau via de indicator (N). Vul elke 10 minuten zagen ongeveer bij.

Welke accu's zijn compatibel met de CS3625DC?

De compatibele accu's zijn de modellen BSL36A18 en BSL36B18. De accu wordt niet meegeleverd met het gereedschap.

Hoe gebruik ik de kettingrem?

Duw de kettingrem (D) naar voren om hem te activeren en de ketting in noodgevallen te stoppen. Om hem te ontgrendelen, laat u de schakelaar los en trekt u de rem naar u toe. Controleer de werking voor elk gebruik.

Wat te doen bij terugslag van de kettingzaag?

Houd de zaag stevig met beide handen vast, blijf in een stabiele positie en leun niet te ver. Vermijd contact met de punt van het zwaard. De kettingrem helpt het risico te verminderen.

Hoe slijp ik de ketting?

Gebruik een ronde vijl van 4 mm diameter. Houd deze onder een hoek van 30° ten opzichte van het zwaard en vijl elke tand zachtjes. Controleer de dieptestel elke 2-3 slijpbeurten met een platte vijl.

Hoe reinig ik het zwaard en het tandwiel?

Verwijder het zijdeksel, de ketting en het zwaard. Reinig de groef van het zwaard en het tandwiel met een borstel of perslucht. Verwijder opgehoopt zaagsel om een goede smering te garanderen.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, helm, handschoenen en veiligheidsschoenen. Gebruik de zaag met beide handen. Werk niet in de regen. Houd kinderen op meer dan 15 m afstand. Verwijder de accu voor onderhoud.

Hoe berg ik het gereedschap op na gebruik?

Laat het oliereservoir leeglopen, reinig alle onderdelen, monteer de kettingbeschermer op het zwaard. Bewaar op een droge plaats onder 40°C, buiten bereik van kinderen. Voor de accu: laad deze volledig op voor langdurige opslag.

Wat betekenen de indicatorlampjes van de accu?

Het lampje geeft de resterende lading aan: meer dan 75% (vast groen), 50-75% (vast groen), 25-50% (vast groen), minder dan 25% (knipperend). Bij snel knipperen is de accu oververhit of defect.

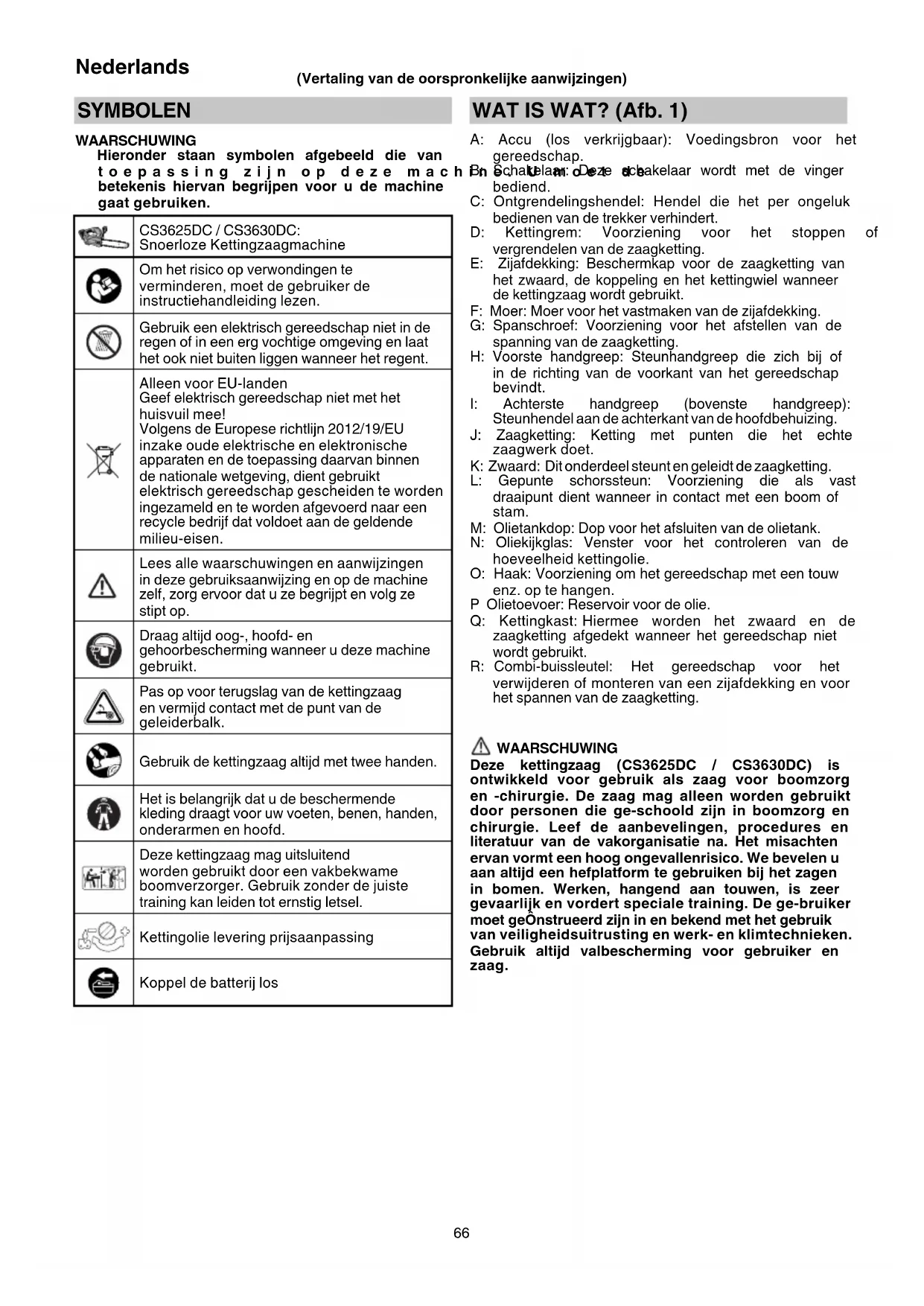

GEBRUIKSAANWIJZING CS3625DC HiKOKI

Hieronder staan symbolen aufgebeeld die van toe passing zijn op dezemach betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	CS3625DC / CS3630DC: Snoerloze Kettingzaagmachine
	Om het risico op verwondingen te verminderen,要去 de gebruiker de instructatiehandleiding lezen.
	Gebruik een elektrisch gereedschap Niet in de regen of in een erg vochtige omgeving en LAST het ook Niet buiten liggen wonneer het regent.
	Alleen voor EU-landen Geef elektrisch gereedschap Niet met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerdaar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
	Lees alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op de machine zich, zorg ervoor dat u ze begrijpt en volg ze stipt op.
	Draag altijd oog-, hoofd- en gehoorbescherming wonneer u deze machine gebruikt.
	Pas op voor terugslag van de kettingzaag en vermiid contact met de punt van de geleiderbalk.
	Gebruik de kettingzaag altijd met twee handen.
	Het is belangrijk dat u de beschermende kleding draagt voor uw voeten, benen, handen, onderarmen en hoofd.
	Deze kettingzaag mag uitsluitend worden gebruikt door een vakbekwame boomverzorger. Gebruik zonder de juiste training kan leiden tot ernstig letsel.
	Kettingolie levering prijsaanpassing
	Koppel de batterij los

WAT IS WAT? (Afb. 1)

A: Accu (los verkrijgbaar): Voedingsbron voor het gereedschap.
Bn Schakblaar: Deze schakelaar wordt met de vinger bediend.
C: Ontgrendelingshendel: Hendel die het per ongeluk bedijenen van de trekker verhindert.
D: Kettingrem: Voorziening voor het stoppen of vergrendelen van de zaagketting.
E: Zijafdekking: Beschermkap voor de zaagketting van het zwaard, de koppeleling en het kettingwiel wanner de kettingzaag worden gezruikt.
F: Moer: Moer voor het vastmaken van de zijafdekking.
G: Spanschroef: Voorziening voor het afstellen van de spanning van de zaagketting.
H: Voorste handgreep: Steunhandgreep die zich bij of in de richting van de voorkant van het gereedschap bevindt.
I: Achterste handgreep (bovenste handgreep): Steunhendel aan de achterkant van de hoofdbehuizing.
J: Zaagketting: Ketting met punten die het母公司 zaagwerk doet.
K: Zwaard: Dit onderdeel steunt en geleidt de zaagketting.
L: Gepunte schorssteun: Voorziening die als vast draaipunt dient wonneer in contact met een boom of stam.
M: Olietankdop: Dop voor het afsluiten van de olietank.
N: Oliekijkglas: Venster voor het controlleren van de hoeveelheid kettingolie.
O: Haak: Voorziening om het gereedschap met een touw enz. op te hangen.
P Olietoevoer: Reservoir voor de olie.
Q: Kettingkast: Hiermee worden het zwaard en de zaagketting afgedekt wanner het gereedschap nicht worden gelebruikt.
R: Combi-buisleutel: Het gereedschap voor het verwijderen of monteren van een zijafdekking en voor het spannen van de zaagketting.

WAARSCHUWING

Deze kettingzaag (CS3625DC / CS3630DC) is ontwikkeld voor gebruik als zaag voor boomzorg en -chirurgie. De zaag mag alleen worden gezruikt door personen die ge-schoold zijn in boomzorg en chirurgie. Leef de aanbevelingen, procedures en literatuur van de vakorganisatie na. Het misachten ervan vomt een hoog ongevallenrisico. We bevelen u aan altijd een hefplatform te gebruiken bij het zagen in bomen. Werken, hangend aan touwen, is zeer gevaarlijk en vordert speciale training. De ge-bruiker要去 geOnstrueerd�in en bekend met het gebruik van veiligheidsuitrusting en werk- en klimtechnieken. Gebruik altijd valbescherming voor gebruiker en zaag.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

WAARSCHUWING

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specifi caties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap" heeft zobel betrekking op elektrisch gereedschap dat via de netvoeding van stroom worden voorzien als gereedschap dat via een accu (snoerloos) van stroom worden voorzien.

1) Veiligheid van de werkplek

a) Zorg vooreen schone werkplek.

Een rommelige of donkere werkplek verhoegt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap Niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes können stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstandersijdens het gebruik van elektrisch gereedschap uit de buurt.

A fl eidingen kunnen gevaarlijk zich.

a) De stekker van het elektrisch gereedschap moet geschikt zich voor aan stopcontact.

De stekker mag op geen enkele manier gemodificiererd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschichte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneruw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap Niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok worden vergroot wonneer er water in het elektrische gereedschap terechtkommen.

d) Behandel het snoer voorzichtig. Gebruik het snoer Niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer Niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat speci fi ek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanner u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen.

Een moment van onoplettendheid kan in ernstiglichamelijk letsel resulteren.

b) Gebruik persoonlijke beschemingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebrukt voor gespaste omstandigheden, verminderen het risico op

en glichamelijkveiset. lichte

c) Voorkom dat het gereedschap per ongeluk kan starten. Controller of de schakelaar in de uit-stand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron Niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uithet gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in Jichamelijk letsel resulteren.

i t Reir niet te Ver. Zorg ervoor dat u te allen lijde stevig staat en uw evenwicht befindt.

Op deceptive manier heeft uijdens een onverwachte situatieeer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding enhaarui de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar{kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiiging aangesloten en op de juiste manier gebruikt worden.

Het gebruik van stofafzuging vermindert eventuele stofgerlateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u Niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letselveroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag nicht geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kurz de klus beter en veiligiger uitvoeren wanner u het juiste elektrische gereedschap gebruikt.

Nederland

b) Gebruik het elektrisch gereedschap nicht als de schakelaar Niet goed werkt.

Elektrisch gereedschap dat Niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddelijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellen gen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijkepreventieveeiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta Niet toe dat personen die Nietbekend zich met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap en accessoires. Controller het gereedschap op een foutieve uitlijning, vastgelopen of defeche bewegende onderdelen en andere problemen die van invloed hunnen op de juiste werkig van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhoden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zich gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebrukt, waar bij de werkomstandigheden en het werk dat gedaan要去 worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoort het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat - droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachtete situatuies.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant worden gespecifi ceerd.

Een lader die geschikt is voor een bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek waarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brandveroorzaken.

c) Wanneer de accu nicht in gebruik is, moet u\ deze uit de buurt honden van andere metalen\ voorwerpen zoals paperclips, munten,\ sleutels, spijkers, schroeven of andere kleine\ metalen voorwerpen die de contacten zonden\ kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddelijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zich beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel voroorzaakt.

f) Stel een accu of gereedschap nicht bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130^ kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap Niet op buiten het temperatuurbereik dat in de gebruikershandleiding worden voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

6) Onderhoud

a) Het gereedschap maguitsluitend door bevoegt onderhoudspersoneel worden onderhoden en er mag waar bijuitsluitend gebruik gemaakt worden van identieke verrangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren.

Onderhoud aan accu'sClient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

Houd kinderen en kwetsbare Personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare Personen worden opgegeborgen.

1) Algemene veiligheidswaarschuwingen voor hettingzaag

a) Deze kettingzaag is nicht bedoeld voor het vellen van bomen. Het gebruik van de kettingzaag voor andere werkzaamheden dan bedoeld, kan leiden tot ernstig letsel aan de gebruiker of omstanders.

b) De bediener要去getraindzijn in veilige klimtechnieken en in het gebruik van alle aanbevolen extraveiligheidsuitrusting,zoals een harnas,lussen,riemen,touwen en karabijnhaken, en andere valbeveiligingsystemen voor de bediener en de zaag.

Het is van essentieel belang om op elke werkplek een veilige plaat in de boom te bepalen om een gevaarlijke situatie te voorkomen.

c) Draag oogbescherming, gehoorbescherming en een beschermende uitrusting voor hoofd, onderarmen, handen, benen en voeten die geschikt zichn voor het beklimmen van bomen. Een geschikte beschermende uitrusting verminder persoonlijk letsel door rondvliegend punin of onbedoeld contact met de zaagketting.

d) Zaag alleen hout. Gebruik de kettingzaagmachine nicht voor toepassingen waarvoordeze Niet is bedoeld. Bijvoorbeeld: gebruik de kettingzaag nicht voor het zagen van metaal, plastic, metselwerk of andere bouwmateriaalen dan hout. Gebruik van de kettingzaagmachine voor andere werkzaamheden dan waarvoordeze is bedoeld kan resulteren in een gevaarlijke situatie.
e) Houd de kettingzaagmachine stevig vast met uwrechtzerhand aan de achechterste handgreep en uwlinkerhand aan de voorste handgreep. Wanner u de kettingzaagmachine vasthoudt met uw handen aan de tegengestelde handgrepen, bestaat er kans op letsel en dit mag waar nooit worden gedaan.
f) Houd de kettingzaag alleen vast bij de geisoleerde greepoppervlakken, waar dat de zaagketting in contact kan komen met verborgen bedrading. Zaagkettingen die in contact komen met bedrading die onder spanning staat, hunnen ervoor zorgen dat blootliggende metalen onderdelen van de kettingzaag onder spanning komen te staan en de gebruiker een elektrische schok gezven.
g) Houd alle lichaamsdelen uit de buurt van de zaagketting wanner de kettingzaagmachine in werk ing is. Controleer alvorens de kettingzaagmachine te starten of deze nergens mee in contact is. Een ogenblick van onoplettendheid tijdens het gebruik van de kettingzaagmachine kan resulteren in het verstrikt raken van uw kleding of contact van uw lichaam met de zaagketting.
h) Bij het doorzagen van een dikke tak die gespannen staat, moet u er rekening mee houden dat deze kan terugspringen. Wanner de spanning in de houtvezels vrijkomt, kan de dikke tak gegen u slaan en/ of de kettingzaagmachine zich raken waardoor u de controle verliest.
i) Wees uiterst voorzichtig bij het zagen van dunne takken. Het zachte materiaal kan in de zaa vastkommen te zitten en waar u toe gezwiept worden of uuit balans brengen.
j) Volg alle instructies wanner u vastgelopen materiaal verwijdert, de kettingzaag opslaat of er onderhoud aan verricht. Zorg ervoor dat de schakelaar isuitgeschakeld en dat de accu is verwijderd. Het onverwacht activeren van de kettingzaag tijdens het verwijderen van vastgelopen materiaal of onderhoud kan leiden tot ernstig lichamelijk letsel.
k) Draag de kettingzaagmachine alleen aanj de voorste handgreep met de kettingzaagmachine uitgeschakeld en van uwlicham verwijdert. Monteer.altijd de beschermkap van de geleidingsstang wonneer u de kettingzaag vervoert of opbergt. Een juiste behandeling van de kettingzaagmachine vermindert de kans op abusievelijk contact met de bewegende zaagketting.
I) Volg de instructies voor het smeren, aanspannen van de ketting en het verrangen van het zaagblad en de ketting. Een nicht juist gespannen of gesmeerde zaagketting kan breken en vergroot de kans op terugslag.
2) Oorzaken en voorkomen van terugslag: De kettingzaag kan terugslaan wanner de neus of het uiteinde van het zwaard gegen ie's aankomt, of wanner de zaag vastloopt in de zaagsnede. (Afb. 2) Een terugslag als gevolg van het feit dat het uiteinde ergens tegenaan komt zodate het zwaard maar boven en waar achteren, dus in uwrichting, slaat, gebeurt soms bliksemsnel.
Als de zaagketting vastloopt langs de bovenkant van het zwaard, kan het zwaard ook ineens in uwrichting slaan.

Door allebeidezere reactieskuntude con de kettingzaag verliezen, wat kan leiden tot ernstig personlijk letsel. Vertrouw Niet blindelings op de veiligheidsinrichtingen die in uw zaag+zijn ingebouwd. Als gebruiker van een kettingzaagmachine moet u de vereiste maatregelen nemen om ongelukken of letsel bij de zaagwerkzaamheden te voorkomen.

Terugslag is het resultaat van het onjuist gebruiken van de machine en/of incorrecte gebruiksprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te treff en zoals die hieronder vermeld staan:

a) Houd het gereedschap stevig vast met uw duim en andere vingers rondon de handgrepen van de kettingzaagmachine en alttijd beiden handen op de zaagmachine, en zorg voor een positie van uw lichaam en armen waar bij u een eventuele terugslag kurz opvangen. (Afb. 3) U kurz de terugslag beheersen indien de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaagmachine in geen geval los.
b) Reik nicht te ver. Hierdoor worden onbedoeld contact met het uiteinde voorkomen en kunt u de kettingzaagmachine beter onder controle houden in onverwachtete situatuies.
c) Gebruik alleen verrangende geleidingsstangen en zaagkettingen die door de fabrikant zich gespecifieerd. Onjuiste verrangende geleidingsstangen en zaagkettingen können kettingbreuk en/of terugslagveroorzaken.
d) Volg de slijp- en onderhoudsvoorschriften van de fabrikant om de kettingzaagmachine in goede staat te behouden. Verlagen van de hoogte van de diepteter kan leiden toteer terugslag.

AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN

1. Werk ontspannen. Houd uw lichaam.altijd goed warm.
2. Houd alle lichaamsdelen uit de buurt van de zaagketting wanner de kettingzaagmachine in werking is.
3. Alvorens met het werk te beginnen, moet u de werkprocedures zorgvuldig doorlopen om een ongeluk te voorkomen, dat eventuele zou hun resulteren in letsel.
4. Gebruik het gereedschap Niet bij slecht waar, zoals bij sterke wind, regen, sneeuw, mist of opplaatsen waar de kans bestaat op vallende rotsen of lawines. Bij slecht waar kan uw beordelingsvermogen minder goed+zijn en eventuele trillingen hunnen resulteren in een ongeluk.
5. Wanner het zich slecht is, zoals bij slecht weer of 's avonds, mag het gereedschap Niet worden gebruikt. Gebruik het gereedschap ook Niet in de regen of op eenplaats blootgesteld aan regen. Een onstabiele houding of verlies van uw evenwicht kan resulteren in een ongeluk.
6. Controller het zwaard en de zaagketting alvorens het gereedschap in te schakelen.
   Als er barsten in het zwaard of de zaagketting zijn of als het product bekrast of verbogen is, mag het nicht worden gezruikt.
   O Controller of het zwaard en de zaagke,zijn gemonteerd. Als het zwaard of de zaagketting beschadigd is of als deze Niet juist+zijn bevestigd, kan dit resulteren in een ongeluk.

Nederland

1. Voordat u met de werkzaamheden begint, contrôleert u of de schakelaar Niet worden ingeschakeld, tenzij de ontgrendelingshendel worden ingedrukt. Als het gereedschap Niet juist werkt, moet u meteen met het gebruik stoppen en het gereedschap voor reparatie waar een offi cieel HiKOKI servicecentrum brengen.

2. Monteer de zaagketting zorgvuldig overeenkomstig de instructies in de gebruiksaanwijzing.

Als de zaagketting verkeerd is aangebracht, kan deze loskomen van het zwaard en letselveroorzaken.

1. Verwijder nooit een van de verilgheidsvoorzieningen op de kettingzaag (kettingrem, ontgrendelingshendel, kettingvanger, enz.).

U mag.Deze ook Niet wizigen of buiten gebruik stellen.

Dit zou künnen resulteren in letsel.

1. In de volgende gevallen schakelt u het gereedschapuit en zorgt uervoordat de zaagketting Nieteer beweegt:

Wanneer nicht in gebruik.

O Wanneru een andere werkplek gaat.

Tijdens inspectoren, afstellen of verrangen van de zaagketting, zwaard, kettingkast of een ander onderdeel.

Bij het bijvullen van de kettingolie.

Bij het verwijderen van stof enz. van de behuizing.

Bij het verwijderen van obstakels, vuilnis of door het werk ontstaan zaagsel van de werkplek.

Wonneer u het gereedschap neerzet of wonneer u het gereedschapchterlaat.

Wonneer u op een andere wijze gevaar waardeemt of als er risico's+zijn.

Als de zaagketting nog beweegt, kan dit resulteren in een ongeluk.

1. Over het algemeen要去 het werk door een persoon worden uitgevoerd. Wanner er meerere personen aan het werk zijn,要去 u voor voldoende afstand:tussen de Personen zorgen.

2. Houd een afstand van minimaal 15 meter aan tot andere Personen.

Bij het werkken met meertere personen dient u meer dan 15 meter uit elkaar te staan.

• Rondvliegende delen können personen raken of een ander ongeluk veroorzaken.

Leg een waarschuwingsfluitje enz. kaar en vertel andere werkers dat u dit gebruikt om hen bij gevaar te waarschuwen.

1. Voordat u staande bomen omzaagt, moet u zorgen voor het volgende:

Bepaal vór het zagen een veilige evacuatieplaats.

Verwijder vooraf obstakels (bijv. takken en struiken).

1. Als de prestatie van het gereedschapijdens het werk afneemt of als u een abnormaal geluid of trillingen waarneemt, schakelt u het gereedschap meteen uit en stopt met het gebruik, waarna u het gereedschap voor inspectie of reparatie maar een offi cieel HiKOKI servicecentrum brengt.

Als u doorgaat met het gebruik, bestaat er kans op letsel.

1. Als u het gereedschap per ongeluk LAST vallen of als dit aan schokken wordt blootgesteld, moet u zorgvuldig op beschadigingen en barsten controleren en kijken of het gereedschap Niet verrormd is.

Als het gereedschap beschadigd, gebarsten of verrormd is, bestaat er kans op letsel.

1. Wonneer het gereedschap in een auto worden vervoerd, maakt u het stevig vast om te voorkomen dat het gaat schuiven.

Anders bestaat er kans op een ongeluk.

1. Schakel het gereedschap Niet in verwijl de kettingkast is aangebracht.

Dit zou künnen resulteren in letse!

1. Controller of er geen spijkers of andere vreemde voorwerpen in het materiaalংn.

Als de zaagketting gegen een spijker enz. slaat, kan dit resulteren in letsel.

1. Om te voorkomen dat het zwaard in het materiaal vastkomt te zitten bij het werken op een rand of als gevolg van het gewicht van het materiaal tijdens het zagen, kunt u een steun aanbrengen zich bij de zaagpositie.

Als het zwaard komt vast te zitten, kan dit resulteren in letsel.

1. Als het apparaat na gebruik moet worden vervoerd of opgeborgen, verwijdert u de zaagketting ofplaatst u de kettingkast.

Als de zaagketting in contact kommt met uw lichaam, kan dit resulteren in letsel.

1. Verzorg het gereedschap zorgvuldig.

O Om ervoor te zorgen dat het werk veilig en efficienct kan worden uitgevoerd, moet u de zaagketting zorgvuldig verzorgen zodat deze een optimale zaagprestatie blijf leveren.

Volg de instructies in de gebruiksaanwijzing voor het verrangen van de zaagketting of het zwaard, het onderhoud van de buitenkant, het bijvullen van olie enz.

1. Breng het gereedschap maar de winkel om het te lately repareren.

Probeer geen wijzigingen in het product aan te brengen, aangezien het bij aflevering aan alle voorgeschreveneiligheidsnormen voldoet.

Laat alle reparations door een officieel HiKOKI servicecentrum uityvoeren.

Wanner u het gereedschap zich probeert te repareren, kan dit resulteren in een ongeluk of letsel.

1. Berg het gereedschap zorgvuldig op wanner dit nicht worden gebruikt.

Tap de kettingolie af en berg het gereedschap op een droge plaats op, buiten het bereik van kinderen of in een afgesloten kast.

1. Als het waarschuwingslabel Niet meer zichtbaar is of als het afgeschilderd is of op andere wijze onleesbaar is geworden, moet u een新模式 waarschuwingslabel aanbrengen.

Neem voor een neue waarschuwingslabel contact op met een officieel HiKOKI servicecentrum.

1. Neem tijdens de werkzaamheden alleplaatselijk wetgeving en bepalingen in acht.

2. Zorg ervoor dat de batterij stevig geplaatst worden. Indien dit Niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Gebruik het product nicht als het gereedschap of de occupolen (batterijhouser) verrormd zich.

Het installereren van de accu kan kortsluitingveroorzaken, wat kan leiden tot rookontwikkeling ofontbranding.

1. Houd de occupolen van het gereedschap (accuhouder) vrij van spaanders en stof.

O Controleer voor gebruik of er geen spaanders en stof zich opgehoopt in het gebied van de aansluitingen.

Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomenijdens het gebruik.

• Wonneer het gebruik worden onderbroken of na gebruik,要去 het gereedschap Niet op eenplaats achechterlaten waar het kan wordenblootgesteld aan vallende spaanders of stof.

Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Gebruik het gereedschap en de accu.altijd bij temperaturen tussen -5^ en 40^

VOORZORGSGMAATREGELEN VOOR DE ACCU EN DE LADER (los verkrijgbaar)

1. Laad de accu altijd op bij een temperatuur van 0^ - 40^ . Een temperatuur van minder dan 0^ zal overlading veroorzaken, wat gevaarlijk is. De accu kan nicht worden opgeladen bij een temperatuur hoger dan 40^ .

De geschiktste temperatuur voor opladen ligtussen de 20^ - 25^

1. Gebruik de acculader nicht continu.

Wacht ongeveer 15 minutes nadat u een accu hebt opgeladen voordat u begint met het opladen van een andere accu.

1. Voorkom dat stof of vuil in de aansluitopening van de accu terecht kommt.

2. Demonteer de accu of acculader nicht.

3. Voorkom kortsluiting van de accu.

Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

1. Gooi de accu Niet in het vuur.

Een brandende accu kan ontploff en.

1. Gebruiken van een accu die het eind van zijn levensduur hebft bereikt za de acculader beschadigen.

2. Breng de accu waar de winkel waar deze gekocht werk, nadat deze na opladen onvoldoende kracht heeft voor practisch gebruik. Gooi een accu die het eind van zijn levensduur heeft bereikt Niet zomaar weg.

3. Steek nooit voorwerpen in de ventilatie-openingen van de accelader.

Als er voorwerpen of ontvlambaar materiaal in de ventilatie-openingen van de acculader worden gestoken, kan dit resulteren in een elektrische schok of schade aan de acculader.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion batterij is voorzien van een beschermingsfunctie die volledige ontlading van de batterij voorkomt waardoor de levensduur worden verlangd. In geval 1 tot 3 hieronder kan de motorijdens het gebruik van het product tot stilstand komen, zichs wanner u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar worden veroorzaakt door de beschermingsfunctie.

1. De motor kommt tot stilstand wanner de batterij leeg is. De batterij moet in dit geval onmiddelijk opgeladen worden.

2. De motor kan tot stilstandkommen wonneer het gereedschap overbelast is. Laat de schakelaar onmiddelijk los enzoek maar de oorzaak van de overbelasting. Wonneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanner de batterij oververhit is door overbelasting, kan hetijken dat de batterij stopt. In dit geval gebruikt u de batterij Niet verder en LASTU ze afkoelen. Daarna kunt uhaar opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookemissie, explosie en ontsteking bijtijds te vermijden,要去 uervoor zorgen volgende voorzorgsmaatregelen onder de aandacht te brengen.

1. Zorg ervoor dat er geen spaanders en stof op de batterij ophopen.

2. Zorg erijdens de werkzaamheden voor dat er geen spaanders en stof op de batterij hunnen vallen.

O Zorg ervoor dat de spaanders en stof die tijdens het werk op het elektrisch gereedschap vallen zich nicht op de batterij ophopen.

Bewaar een ongebruike batterij Niet op eenplaats waar het aan spaanders en stof worden blootgesteld.

Verwijder alle spaanders en stof van een batterij voordat u hem opbergt en bewaar de batterij Niet op bezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de batterij Niet met een scherp voorwerp, zoals een nagel, klop er Niet op met een hamer, stap Niet op de batterij of gooier Niet mee of stel hem Niet bloot aan ernstige fysieke schokken.

2. Gebruik geen zichtbare beschadigde of verrormde accu.

3. Gebruik de batterij Niet voor andere doeleinden dan deze die gespecifieerd werden.

4. Wanner de batterij Niet kan worden opgeladen, zichs nadat de specifieke oplaaktijd verstreken is, stopt u onmiddelijk met het opladen.

5. Breng de batterij Niet op hoge temperaturen of drukken of stel ze er Niet aanbloot, zoals in een microgolfoven, droger of een hogedrukcontainer.

6. Blijuit de buurt van vuur onmiddelijk nadat eenlek of vieze geur werd vastgesteld.

7. Gebruik hem nicht in eenplaats waar een grote staatische elektriciteit worden opgewekt.

8. In geval vaneen acculek, vieze geur, warmteopwekking, verkleuring of verrorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, haalt u hem onmiddelijk uit de uitrusting of de lader en stopt u het gebruik.

9. Dompel de batterij Niet onder ofThat gaen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot geolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve enlicht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

LET OP

1. Wanner u de lekkende vloeistof uit de batterij in de ogen krijgt, wrijf dan Niet in de ogen, en was ze goed uit met vers proper water, zoals kraantjeswater en roep en onmiddelijk een dokter bij.
   Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof lekt op uw huid of kleding, was ze onmiddelijk goed af met proper water, zoals kraantjeswater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanneer u roest, een wieze geur, oververhitting, verkleuring, verrorming en/of andere onregelmatigheden vaststelt wanneer u de batterij voor de eerste maal gebruikt, gebruik ze dan nicht verder en stuur ze terug maar de leverancier of de verkoper.

WAARSCHUWING

Als een elektrisch geleidend vreemd voorwerp in de aansluitpunten van de lithium-ion accu verechtkomt, kan er kortsluiting ontstaan met het risico van brand als gevolg. Let bij het opbergen van de accu op de volgende punten.

Plaats geen elektrisch geleidend zaagsel, spijkers, ijzerdraad, koperdraad of andere draad in de opbergdoos.

Plaats de accu in het elektrisch gereedschap of bewaar de batterij door deze stevig in het batterijdeksel te drukken totdat de ventilatieopeningen afgesloten zich om kortsluiting te voorkomen. (Zie Afb. 4)

Nederland

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu worden vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

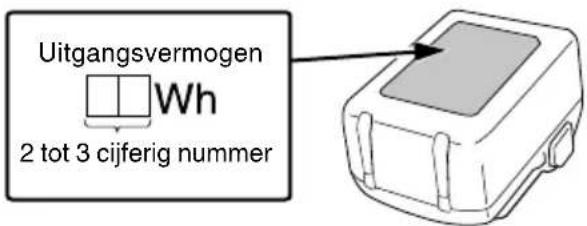

Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

BENADING VAN DE ONDERDELEN (Afb. 1-Afb. 43)

①	Accu (apart verkrijgbaar)	⑱	Zwaard
②	Vergrendeling Kettingwiel	⑲
③	Ventilatieopeningen Bladrichting
④	Aansluitpunten	⑳	Afbeelding die de richting van het zaagblad toont
⑤	Batterijdeksel Bout	⑺
⑥	Insteken	⑳	Verdikking kettingspanner
⑦	Uittrekken Sleep	⑴
⑧	Ontgrendelingshendel Uitdeinde zwaard
⑨	Schakelaar Aandrijfkoppeng	⑸
⑩	Laadindicatielampje Kettingolie
⑪	Combi-buissleutel Oliekeas
⑫	Zijafdekking Oliepompafteller
⑬	Moer	⑹	Kettingrem
⑭	Spanschroef	⑪	Activeren
⑮	Spanning verhogen	⑫	Vrijzetten
⑯	Spanning verlagen	⑬	Schakelaar voor accuniveau-indicator
⑰	Zaagketting	⑭	Indicatielampje acculading

35	Pin	45	Groef
36	Achterste handgreep (bovenste handgreep)	46	Oliegat
37	Voorste handgreep	47	Kettingvanger
38	Ronde vrij	48	Auto stop-lampje: brandt
39	1/5 van diameter van vrij	49	Glijgroeven accu
40	Diepteterverbinding	50	Persluchtspuit
41	Vlakke vrij	51	Luchpistool
42	Uitstekende kop van diepteter	52	Aansluiting (accu)
43	Afronden	53	Haak
44	Kettinglietuit

TECHNISCHE GEGEVENS

1. Elektrisch gereedschap

Model		CS3625DC	CS3630DC
Spanning		36 V
Zaagketting	Type	90PX-040X	90PX-045X
	Steck	9,5 mm (3/8")
	Dikte	1,1 mm (0,043")
Zwaard	Type	104MLEA041	124MLEA041
	Maat (max. zaaglengte)	250 mm	300 mm
Kettingwiel	Aantal tanden	6
	Steek	9,5 mm (3/8")
Kettingsnelheid onbelast		12,6 m/s (760 m/min)
Inhoud kettingolietank		70 ml
Accu verkrijgbaar voor dit gereedschap		BSL36A18, BSL36B18
Gewicht*		2,0 kg

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI hunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

1. Accu (apart verkrijgbaar)

Model	BSL36A18
Spanning	36 V / 18 V*
Accucapaciteit	2,5 Ah / 5,0 Ah*

• Het gereedschap zal selbst automatisch schakelen.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 324.

De standard toebehoren können zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

O Zagen van planken/boomstammen
Snoeien van tuinbomen

OPLADEN

Batterij en lader worden nicht met dit product meegeverd.

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het stopcontact.

Wanner de stekker van de acculader verbonden wordt met een houder, za het laadindicatielampje rood knipperen (met tussenpozen van 1 secone).

1. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kurz zien op Afb. 6 (op pagina 2).

1. Opladen

Wanner er een accu in de acculader worden gedaan,
zal het laadindicatielampje blauw knipperen.

Wanner de accu volledig is opgeladen, za het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje

De aanduidingen van het laadindicatielampje zich zoals aangegeven in Tabel 1, alaar gelang de toestand van de accu of de acculader.

Laderstatus	Status van de indicatorlamp	Indicatiebetekenis
Voor het opladen	AAN/UIT bij intervallen van 0,5 sec. (ROOD)	Aansluiten op de stroombron. *1
Tijdens het opladen	Brandt 0,5 sec. bij intervallen van 1 sec. (BLAUW)	Opgeladen bij ); minder dan 50%
	Brandt 1 sec. bij intervallen van 0,5 sec. (BLAUW)	Opgeladen bij ); minder dan 80%
	Blijft branden (BLAUW)	Opgeladen bij ); minder dan 80%
Opladen ); klaar	Blijft branden (GROEN)
	(Continu zoemer geluid: ongeveer 6 seconden)
Oververhittinguit (standby)	AAN/UIT bij intervallen van 0,3 sec. (ROOD)	De accu is oververhit. De accu kan nicht opgeladen worden. *2
Opladen onmogelijk	AAN/UIT bij intervallen van 0,1 sec. (PAARS)	Er is iets mis met de accu of met de acceluler *3
	(Intermittenderzoemer geluid: ongeveer 2 seconden)

1 Als het rode lampje blijft knipperen, zelfs nadat de lader is bevestigd, controller dan of de accu volledig is geplaatst.
2 Hoewel het opladen zal starten zodia de accu is afgekoeld, zichs als hij op+zijnplaatst worden gelaten, is het raadzaam de accu te verwijderen en hem in een schaduwrijke, goed geventileerde locatie te lately afkoelen voordat hij worden opgeladen.

*3
Plaats de accu volledig.
Controller of er geen vuil op de accuhooder of aansluitingen zit.

O Opladen duurt langer bij extreem lage omgevingstemperaturen. Laad de accu op een warme plaats op (zoals binnenshuis).
- Blokveer de ventilatieopening nicht. Anders zal de binnenkant oververhit raken, waardoor de prestaties van de lader afnemen.
Als de koelventilator Niet werkt, neem dan contact op met een erkend HiKOKI-servicecentrum voor reparatie.

Nederland

(2) Met betrekking tot de temperatures en oplaadtijd van de oplaadbare batterij

De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2.

Tabel 2

Model UC18YSL3
Type accu Li-ion
Oplaadspanning 14,4-18 V
Geschikte temperatuur voor het opladen		0°C-50°C
Oplaadtijd voor accucapaciteit, ca. (bij 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C,BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
	8,0 Ah 52 min
Multi volt-accu	1,5 Ah (×2 stucks)	20 min
	2,5 Ah (×2 stucks)	32 min
	4,0 Ah (×2 stucks)	52 min
Aantal accucellen 4-10
Laadspanning voor USB 5 V
Laadstroom voor USB 2 A
Gewicht 0,6 kg

OPMERKING

De oplaadtijd hangt mede af van de temperatuur en het voltage van de stroombron.

LET OP

Wanner de acculader onafgebrozen worden gebruikt,
zal deze warm worden, waardoor storingen können
wordenveroorzaakt Wacht waarom 15 minutes
wanner het opladen is voltooid voor u opnieuw begint met opladen.
4. Haal de stekker van het netsnoer van de acculaderuit het stopcontact.
5. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van neue batterijen, enz.

Als de chemische substantie van weitere batterijen en batterijen die Niet gedurende een langeperiode Niet zich gebruikt Niet geactiveerd is, za de stroomopbrengst möglichk Niet laag+zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2-3keer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken.

Wanner u merkt dat de kracht van het gereedschap zwakker worden, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijt gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en worden za dellevensduur verminderen.

(2) Vermijd opladen bij hoge temperaturen.

Een oplaadbare batterij zal direct na gebruik heet zich. Als een dergelijkke batterij direct na gebruik worden opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het eenijdje is afgekoeld.

LET OP

Als de accu worden opgeladen verwijl deze warm is waar dat de accu langereijd op eenplaats lag die werk blootgesteld aan direct zonlicht of waardat de accu zojuist is gezruikt, kan het laadindicatielampje van de acculader 0,3 seconde lang oplichten, dan 0,3 seconde nicht oplichten (0,3 seconde uit). In dat geval moet u de accu eerst lately afkoelen voordat u met opladen begint.
O Wanner het laadindicatielampje snel knippert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het möglichk dat de accu of de acculader defect is. Breng deze dan maar een officieel servicecentrum.

MONTAGE EN GEBRUK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu	5	2
Bedieren van de hoofdschakelaar*1	7	2
Gebruik van de haak* 2	19	4
Selecteren van accessoires	-	325

*1 Bediening van de schakelaar

Wanner de schakelaar wordt ingeschakeld verwijl de ontgrendelingshendel worden verschoven, draait de zaagketting. (Afb. 7)

Tenzij de ontgrendelingshendel worden verschoven, kan de schakelaar Niet worden ingeschakeld.

Nadat de schakelaar is aangezet, blijf de zaagketting draaien zolang de schakelaar worden ingedrukt.

Wanner de schakelaar wordt losgelaten, treedt derem in werkung om de rotatie van de zaagketting te stoppen.

WAARSCHUWING

Zet de ontgrendelingshendel Niet in de schuifpositie. Als de schakelaar dan per ongeluk worden aangezet, kan het gereedschap onverwachs starten en letselveroorzaken.

*2 Gebruik van de haak

WAARSCHUWING

Zorg er bij gebruik van de haak voor dat het gereedschap stevig is opgehangen zDat het Niet kan vallen.

Als het gereedschap valt, kan dit resulteren in een ongeluk.

AANBRENGEN (VERVANGEN) VAN DE ZAAGKETTING

WAARSCHUWING

O Om ongelukken te voorkomen, dient u het apparaat.altijd uit te schakelen en de accu te verwijderen.

Gebruik alleen de kettingzaag en het zwaard die staan aangegeven in de"TECHNISCHE GEGEVENS".

LET OP

DraagDICke handschoenen en wees voorzichtig om letsel door de zaagketting te voorkomen.

OPMERKING

Verwijder zaagsel van de olietuit, het oligat en de zwaardgroef alvorens de zaagketting te verwijdersen.

Bij oepenhoping van zaagsel is het möglichk dat het gereedschap Niet werkt.

Gebruik het juiste type zaagketting overeenkomstig de specifici caties.

Als u een verkeerd type zwaard aanbrengt, kan de zaagketting losraken met letsel tot gevolg.

1. Verwijderen van de zichafdekking (Afb. 8)

Draai de moer en verwijder de zichafdekking.

1. Verwijdersen van de zaagketting en het zwaard (Afb. 9)

Draai de spanschroef in de richting „-” om eenkleine hoeveelheid spel ing in de zaagketting te veroorzaken en maakervoigens los van het tandwiel.

1. De neue zaagketting over het kettingwiel leggen (Afb. 10)

① Bevestig de zaagketting vanaf de punt van de geleiderbalk. Zorg ervoor dat de zaagketting zo is gericht dat het zaagblad in de richting wijst Zoals getoond in de afbeelding onder het tandwiel.

② Steek de bout en kettingspanner in het gat in de geleiderbalk verwijl u de ketting en de punt van de geleiderbalk vasthoudt. Breng het uiteinde van de zaagketting aan op het tandwiel en monteer de geleiderbalk op de behuizing van de zaag.

1. Aanbrengen van de zichafdekking (Afb. 11)

① Bevestig de zijklep door de nok in de sleuf in de behuizing van de zaag te steken. Zorg ervoor dat de zaagketting Niet loskomt van de geleiderbalk.

② Draai de moer eenmaal om deze tijdelijk vast te zetten. Verwijder eventueel vuil rond de zijkap voordat u deze opniew bevestigt.

1. Afstellen van de kettingspanning van de zaagketting (Afb. 12)

Draai aan de spanschroef verwijl u de zaagbladpunt optilt om de spanning van de zaagketting af te stellen.

O Draai de spanschroef maar _, + om de spanning van de zaagketting te verhogen enaar ,verlagen.

1. Controlleren van de kettingspanning van de zaagketting (Afb. 13)

Stel de kettingspanning zo af dat de opening:tussen de kettingschakel van de zaagketting en het zwaard 0,5 tot 1 mm is wonneer u de zaagketting een stukje optilt in de buurt van het midden van het zwaard.

1. De moer vastzetten (Afb. 14)

Wanneer de afstelling is voltooid, tilt u het zaagblad omhoog en draait u de moer volledig vast.

WAARSCHUWING

Zorg er na het afstellen van de spanning van de zaagketting voor dat de moer stevig is vastgedraaid.

Als de knop loszt, bestaat er kans op letsel.

INSPECTIE EN VOORBEREIDING VOOR GEBRUK

Voor gebruik moet u de volgende inspecties UITvoeren en voorbereidingen make.

WAARSCHUWING

O Om ongelukken te voorkomen, voert u.altijd stappen 1 tot 3uit en zorgt u hierbij dat de accuuit de behuizing is verwijderd.

Zet de ontgrendelingshendel Niet in de schuifpositie. Als de schakelaar dan per ongeluk worden aangezet, kan het gereedschap onverwachts starten en letseveroorzaken.

1. Zorg dat de schakelaaruit staat

Als u de accu plantaist zonder te weten of de schakelaar is ingeschakeld, kan het apparatusaat onverwacht starten, wat kan resulteren in een ongeluk.

• Wonneer de schakelaar worden ingeschakeld verwijl de ontgrendelingshendel in de schuifpositie staat, schakelt het apparaat in en wonneer desc wordt losgelaten, schakelt het apparaat UIT.

• Controlleren van de kettingspanning van de zaagketting

Als de kettingspanning verkeerd is, kan de zaagketting of het zwaard beschadigd raken en möglichk fouitief functioneren. Zie de stappen 5 t/m 7 in "Aanbrengen (ervangen) van de zaagketting" om de kettingspanning juist af te stellen.

Vooral wanner de zaagketting zich is, zit er nog veel rek in en moet u de kettingspanning regelmatinig controleren en afstellen.

Controller ook of de moer goed is vastgedraaid.

3. Controlleren van de kettingolie

O Bij de aflevering zit er geen kettingolie in het gereedschap. Controlleroor gebruik of de olietank is gezuld met de bijgeverde kettingolie. (Afb. 15)

Controller tijdens het werk regelmatig het oliepeil in het oliekijkglas en vul indien nodig olie bij.

Als de bijgeleverde kettingolie op is, kurz u los verkrijgbare HiKOKI kettingolie gebruiken of een gelijkwaardige kettingolie die in de handel verkrijgbaar is.

De kettingolie smeert de ketting automatisch. De toegevoerde hoeveelheid kettingolie voor de automatische smering is op de fabriek op de maximale waarde ingesteld.

Om de afvoersnelheid te verlagen, draait u de regelaar van de oliepomp aan de rechterkant van het oliekijkglas met de klok mee. (Afb. 16)

OPMERKING

電 de haued van de olietank is ongeveer 70 ml. Zorg ervoor dat de olietank Niet lekt of overstroomt bij het bijvullen van de kettingolie.

Wij bevelen u aan.altijd reserveolie bij de hand te hebben.

Als u doorgaat met het werk terwijl er geen kettingoliemeer in het gereedschap is, kan de zaagkettingdoorbranden of de motor defect raken.

O Wees voorzichtig dat er geen stof of andere verontreinigingen in de olietank verechtkomen.

Als stof of andere verontreinigingen in de olietank terechtkomen, kan het gereedschap defect raken.

Als gevolg van de constructie van het gereedschap kan eventuele kettingolie die in de tank achechterblijf gaanlekken. Hoewel dit Niet op een foutieve werkig van het gereedschap duidt, kan de opslagplaats hierdoor vuil worden, dus wees voorzichtig.

Bij het opbergen van het gereedschap LAST U alle olie uit de olietank lopen en zet een bak onder het gereedschap om eventuele lekkage van olie op te vangen.

Nederland

Vul de olie bij na elke 10 minutes. (*hangt af van de zaaggebruiksomstandigheden)

4. Plaatsen van de accu (Afb. 5)

Druk stevig op de accu totdatdez vastklikt, zoals aangegeven in Afb.5.

LET OP

Bevestig de accu stevig.

Als de accu Niet stevig is bevestigd, kan deze losraken en letsel veroorzaken.

5. Controlleren van de werkking van de kettingrem (Afb. 17)

WAARSCHUWING

Hoewel de kettingrem eenoodstopvoorziening is, mag u er Niet blindelings op vertrouwen. Bedien de kettingriem voorzichtig om de kans op terugslag te vermijden.
De kettingrem is bedoeld voor gebruik in noodsituaties enijdens het opstarten. Gebruik deze Niet te pas en te onpas.
O om te voorkomen dat de kettingrem nicht go als gevolg van opeenhoping van zaagsel enz.,要去 u deze regelmatig schoonmaken.
De kettingrem is een belangrijk onderdeel voor een veilig gebruik van het gereedschap.

Als u zich zorgen maakt met betrekking tot de kettingrem, vraag dan reparatie aan bij uw erkend HiKOKI-servicecentrum.

De kettingrem is een noodstopvoorziening die de zaagketting stocht wanner het gereedschap blootgesteld worden aan terugslag enz. en kan op deze wijze een gevaarlijke situatie voorkomen.

(Zie "Oorzaken en voorkomen van terugslag".)

Duw de kettingrem in de richting die wordt aangegeven door de pij@) om de kettingrem in te schakelen en de zaagketting te stoppen. Om de kettingrem vrijThatu u de schakelaar los en trekt u de kettingrem terug.

LET OP

De kettingrem werkkt alleen wanneer de stroom is ingeschakeld. Controller de kettingremfunctie op een plaats waar zich geen mensen of obstakels in de buurt bevinden.

6. Controlleren van de toevoer van de hettingolie (Afb. 18)

(1) Druk op de schakelaar terwijl u de ontgrendelingshendel versuschuift.
(2) Wanner de zaagketting begint te draaien, duwt u de kettingrem maar voren in de richting van de zaagketting.
(3) Als de zaagketting stopt, werkt de kettingrem zoals het hoort. Om de rem vrij te gehen,That u de schakelaar los en trekt u de kettingrem terug.
Wanneer het gereedschap worden ingeschakeld, smeert de kettingolie automatisch de zaagketting en het zwaard.
Als er geen olie maar buiten komt binnen 2 tot 3 minuten nadat het gereedschap is gestart, moet u controlleden of zich geen zaagsel heeft verzameld rondon de olietuit.
(Zie "Reinigen van de kettingolietuit".)
(Zie "Controleren van de kettingolie".)

INDICATIE RESTERENDE ACCULADING

eop deplaats

U kunt de resterende capacititeit van de accu controleren met behulp van de indicationschakelaar voor resterende acceluling die het indicatielampje doet branden. (Afb. 20, Tabel 3)

De individatie gaat uit ongeveer 3 seconden nadat op de indicationschakelaar voor resterende acculading is gedrukt. Het is raadzaam om de individatie van de resterende acculading als richtlijn te gebruiken aangezien er lichte verschillen zijn afhankelijk van de omgevingstemperatuur en de staat van de accu.

De individatie van de resterende acculading kan bovendien verschillen voor een accu in een gereedschap of in de oplader. (Accu is Niet inbegren, worden apart verkocht)

Tabel 3

Status van lampje	Resterende accucapaciteit
	LED-lampjes De resterende accucapaciteit is meer dan 75%.
	LED-lampjes De resterende accucapaciteit is 50-75%.
	LED-lampjes De resterende accucapaciteit is 25-50%.
te Geven,	LED-lampjes De resterende accucapaciteit is minder dan 25%.
	Knippert De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig möglich opnieuw op.
	Knippert Uitgangsvermögen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en LAST de accu volledig afkoelen.
	Knippert Uitgangsvermögen onderbroken vanwege storing of uitalv. De accu kan deoorzaak van het probleem zich, dus neemt u contact op met uw dealer.

OPMERKING

Stel het schakelaarpaneel Niet bloot aan krachtige stoten om te voorkomen dat dit stuk gaat. Dit kan defecten veroorzaken.

ZAAGPROCEDURES

WAARSCHUWING

Draag bij het werkden in bomen geschikte bescherming voor uw ogen, hoofd, handen, benen en armen, alsmede slipbestendige voetbescherming.
Controller voor gebruik of de kettingrem werk.
O Pak de handgreepijdens het gebruik stevig met beiden handen vast. (Afb. 3)
O Bij het zagen van planken vanaf onder moet u ervoor zorgen dat de zaagketting Niet gegen de planken stoot. Als het gereedschap worden teruggeduwd, bestaat er kans op letsel.
Zet het apparaat tijdens werkpauzes of na het werk alsijd uit en verwijder de accu uit het apparaat.

Kijk algtd zorgvuldig maar de werkplek en uw omgeving en als er voorwerpen zijn die letsel, een ongeluk of een defect+kunnenveroorzaken, dient u deze vooraf te verwijderen. Vooral bij het uitkiezen van deplaats waar u gaat staan, moet er goed op gelet worden dat de ondergrond stabel is en dat u Niet over ieets kunt vallen.

① Zorg dat het gereedschap uit staat

Als u de accu plantaat st verwijl de schakelaar aan staat, kan het gereedschap onverwachtst starten met möglichk een ongeluk tot gevolg.

② Plaatsen van de accu (Afb. 5)

Druk stevig op de accu totdat de vastklikt, zoals aangegeven in Afb. 5.

③ De schakelaar aanzetten

Controleer of de zaagketting Niet in contact is met het hout, zet dan de schakelaar aan en begin met zagen wanner de zaagketting voldoende op snugheid is gekomen.

LET OP

Bij het inschakelen van het gereedschap erop letten dat de zaagketting Niet in contact is met materialen of iets anders.
Tijdens het gebruik erop letten dat de zaagketting nicht in contact komt met andere materialen of voorwerpen. Vooral wonneer u klaar bent met zagen, moet u er goed op letten dat het gereedschap Niet de grond raakt.

OPMERKING

Vul de olietankijdig met olie om te voorkomen dat er geen olie meer in het gereedschap is.

1. Algemene zaagprocedures

(1) Schakel de stroom in verwijl u de zaag een stukje verwijderd houdt van het hout dat u gaat zagen. Begin met zagen nadat het gereedschap de volle snugheid heeft bereikt.
(2) Bij het zagen van een dun stuk hout drukt u de basis van het zwaard gegen het hout en zaagt dan maar beneden zoals aangegeven in Afb. 21.
(3) Wanner u een dik stuk hout zaagt, drukt u de spike aan de voorzijde van het apparaat gegen het hout en zaagt u met een hefboomwerking verwijl u de spike als steunpunt gezruikt, zoals afgebeeld in Afb. 22.
(4) Bij het horizontaal zagen van hout draait u het gereedschap waar rechts zodate het zwaard onder is en houdt u de bovenzijde van de voorste handgreep met uw linkerhand vast. Houd het zaagblad horizontaal enplaats de spike die zich aan de voorkant van de behuizing van het apparaat bevindt op de balk. Gebruik de pin als een draapunt en zaag het hout door de handgreep waar rechts te draaien. (Afb. 23)
(5) Wanner het hout vanaf onder wordt gezaagd, moet het bovenste gedeelte van het zwaard het hout lichtjes raken. (Afb. 24)
(6) Lees voor gebruik de bedieningsinstrumenties en zorg dat u practische ervaring heeft met het gebruik van de kettingzaagmachine, of dat u op zich minst met de kettingzaagmachine oefent met het zagen van stukken rond hout op een zaagschraag.
(7) Bij het zagen van boomstammen of planken die nicht worden ondersteund, gezruikt u een zaagschraag of een andere methode om ervoor te zorgen dat het hout zich kan bewegen.

LET OP

Bij het zagen van hout vanaf onder bestaat het gevaar dat het gereedschap in uwrichting worden teruggeduwd wanner de zaagketting hard gegen het hout stoot.
O Zaag Niet helemaal door het hout heb wonneer u vanaf onder begint, aangezien het zwaard möglichk ongecontroleerdaar boven vliegt wonneer het einde van de zaagsnede worden bereikt.
Pas op dat de draaiende kettingzaag nicht de grond of draadhekken raakt.

2. Takken afzagen

(1) Takken van een staandeBoom afzagen:

Een ditke tak moet eerst een stuk verwijderd van de stam van de boom worden afgezaagd.

Begin met de tak ongeveer een derde vanaf onder doorte zagen en zaag de tak dan vanaf boven volledig door. Zaag daarna het resterende gedeelte van de tak langsdest stam van de boom af. (Afb. 25)

LET OP

Wees altijd voorzichtig met vallende takken.
O Wees voorbereid op terugslag van de e keppingzaagmlaclines
(2) Takken van een omgevalten boom afzagen: Zaag eerst de takken af die de grond nicht raken en daarna de takken die de grond wel raken. Bij het afzagen vanDICke taken die de grond raken zaagt u de tak eerst vanaf boven ongeveer half door en daarna zaagt u de tak vanaf onder door. (Afb. 26)

LETOP

O Bij het afzagen van taken die de grond raken要去 u voorzichtig着眼 dat het zwaard Niet door de druk vast komt te zitten.
Houd er rekening mee dat de stam plotseling kan gaan rollen bij het afzagen van de LASTe takken.

3. Boomstammen doorzagen

Bij het doorzagen van een boomstam die geplaatst is zoals aangegeven in Afb. 27 zaagt u de boomstam eerst vanaf onder ongeveer een derde door en daarna zaagt u de boomstam vanaf boven helemaal door. Bij het doorzagen van een boomstam die over een kuil ligt zoals aangegeven in Afb. 28 zaagt u de boomstam eerst vanaf boven ongeveer twee derde door en daarna zaagt u vanaf onder maar boven.

LET OP

O Pas op dat het zwaard Niet door de druk in de boomstam klem komt te zitten.
- Wanner u op een helling werk, moet u altiijd aan de hellingopwaartse zijde van de boomstam staan. Als u aan de hellingafwaartse zijde van de boomstam staat, kan de boomstam maar u toe rollen.

4. Een houtblok zagen dat plat is gelegd Zorg ervoor dat het houtblok stabel is.

Duw de punt gegen het houtblok. Gebruik de punt als draaipunt waarop de hendel kan worden opgetild om het zagen te vergemakkelijken. (Afb. 29)

5. Een houtblok zagen dat aan beiden uiteinden worden ondersteund

Zaag eerst tot een diepte van ongeveer een derde vanaf de bovenkant en zaag dan van onderen om de zaagsnede te voltooien.

De geleiderbalk kan vast komen te zitten in de zaagsnede als u vanaf de bovenkant helemaal probeert door te zagen. (Afb. 30)

Voorzorgsmaatregelen bij de zaagwerkzaamheden

Voor uitgebire werkzaamheden of bij ononderbroken werken

Dit gereedschap is uitergerust meteen beveiligingscircuit voor oververhitting dat de elektronische onderdelen die de oplaadbare accu regelen beschermt. Tijdens aanhoudend gebruik of tijdens werkzaamheden onder hoge belastingen gegeneerd door druk tegen het gereedschap, za de temperatuur van het gereedschap stijgen en uiteindelijk het oververhittingsbeveiligingscircuit activeren, waardoor het gereedschap worden uitgeschakeld.

Laat in dit geval het gereedschap gedurende enige tijd afkoelen. Wanner de temperatuur is afgenomen, kan het gereedschap wee opnieuw gebruikt worden. Wanner de oplaadbare accu tijdens langdurig gebruik verwisseld moet worden, het gereedschap gedurende ongeveer 15 minuteslaten afkoelen.

Grijp/drukkracht van de kettingzaag

Pak de kettingzaag altijd stevig vast.

Druk Niet harder dan nodig is op de kettingz zaagsnelheid is Niet groter wonneerijdens het zagen extra hard op de kettingzaag worden gedrukt. Hierdoorn wordt wel de motor extra belast, wat resulteert in een lagere prestatie en möglichk beschadiging of een defect van de motor of het zwaard tot gevolg.

Gebruik het gereedschap binnen het bereik waar de zaagketting met normale snugheid werkt.

Als de zaagketting stocht (vast komt te zitten) als gevolg van het uitoefenen van een te große druk, kan dit möglichk letsel of een defect van het gereedschapveroorzaken.

Kettingvanger

De kettingvanger bevindt zich dicht bij de aandrijving, net onder de ketting en dient om te voorkomen dat een gebroken ketting de gebruiker zou können raken.
- Wanner de zaagketting is gebroken, verwangt u deze door een neue zaagketting zoals beschreiben in "Aanbrengen (vervangen) van de zaagketting".

SLIJPEN VAN HET KETTINGBLAD

WAARSCHUWING

Om ongelukken te voorkomen,要去 de schakelaar.altijd uitzetten en de accuuit de hoofdbehuizing halen.

LET OP

Draag algijd handschoenen wanner u de zaagketting aanraakt.

OPMERKING

Slijp de zaagketting en stel de diepteter op de middelste positie van het zwaard af, met de zaagketting aan het gereedschap bevestigt.

Wanner de scherpte van een zaagketting afneemt, worden de motor en de andere onderdelen van het gereedschap extra belast en levert het gereedschap een inferieure prestatie.

Voor een optimale werkung van het gereedschap is regelmatig onderhoud vereist om de zaagketting scherp te honden.

1. Slijpen van de bladen

Gebruik een Ronde vijl met een diameter van 4 mm. De Ronde vijl moet gegen het zaagblad worden gehonden, zodate een vijfde van de diameter boven de bovenkant van het zaagblad uitsteekt, zoals weergegeven in Afb.31.

Slijp de bladen door de Ronde vijl onder een hoek van 30^ ten opzichte van de geleiderbalk te houden, zoals weergegeven in Afb. 32.

Vijl de bladen door de Ronde vijl voorzichtig in derrichting van de greep te duwen.

Zorg ervoor dat de Ronde vrij de zaagketting Niet raakt wanner u de vrij terugtrekt.

Zorg ervoor dat alle zaagbladen metdezelfde hoek worden gevijld, anders wordt de zaagefficientie van het gereedschap negatief beinvloed. De juiste hoeken voor het slijpen van de bladen zich aangegeven in Afb.33.Ronde vijl is los verkrijgbaar.)

2. Afstelling van de diepteter WAARSCHUWING

Schuur het bovenste deel van de bumperband en de bumperwerkappeling Niet, en zorg ervoor dat voornoemde onderdelen Niet verrormd raken.
Aanpassing van dieptemeters moet in lijn+zijn met de vooraf bepaalde afmetingen en vormen, anders kan het risico op terugslag toenemen, wat letsel kanveroorzaken.

Bumperbindriem

Bumperkoppeling

Dieptemeters要去en allemaal opdezelfde manier worden uittgelijnd omdat ze worden gebruikt om de diepte aan te passen op de positie waar het blad het hout ingaat.

Controleer bij het slijpen van de zaagketting elkte twee of drie keer de diepteter. (Afb. 34)

Plaats een diepteterverbinding op de zaagketting, waar de meter zichtaar in de groef achefter en gebruik een vlakke vrij om het gedeelte uit de diepteterverbinding te trekken. (Afb. 35) (Diepteterverbinding en vlakke vrij worden afzonderlijk verkocht.)

Nadat u de diepteter hebt weggevijd, rondu de voorkant van de diepteter af zoals het was. (Afb. 36) Na het slijpen van de zaagketting legt u deze in kettingolie om het slijpsel af te wassen.

Als het slijpsel Niet worden afgewassen, zullen de zaagketting en het zwaardijdens het gebruik snel slijten.

De dieptemeterverbinding kan ook worden gebruikt bij slijpen met een Ronde vijl. (Afb. 37)

ONDERHOUD EN INSPECTIE

Na gebruik voert u de vereiste inspecties en het onderhoud van de onderdelenuit voordat u het gereedschap opbergt. WAARSCHUWING

Zetijdens onderhoud en inspectie het apparaat alttijuit en verwijder de accu uit de hoofdbehuizing.

LETOP

Draag aktijd handschoenen wanner u de zaagketting aanraakt.

1. Inspectorie van zaagkettingen

Inspecteer de zaagketting regelmatig. Bij een abnormale situatie verrangt u de zaagketting door een neue zoals beschreiben in "Aanbrengen (ervangen) van de zaagketting".
Inspecteer de kettingspanning en controllerer de ketting correct is aangebracht.
- Stop met het gebruik van het gereedschap wanner de zaagketting bot worden en slijp de zaagketting verwolgens zoals beschreiben in "Slijpen van het kettingblad".
Smeer de zaagketting en de zwaarden na gebruik zorgvuldig met olie om roest te voorkomen.

OPMERKING

Voor het reinigen van de zijkap, het tandwiel, de kettingolie-uitloop en de geleiderbalk, zich de procedure „Zaagketting installeren (ervangen)” en verwijder de zaagketting.

1. Reinigen van de zijkap en het tandwiel (Afb. 38)

Reinig en verwijder alle spaanders of stof die in de onderdelen zich不同程度en.

1. Reinigen van de kettingolietuit (Afb. 39)

Verwijder de zijafdekking en het zwaard alvorens de kettingolietuit te reinigen.

1. Reinigen van het zwaard (Afb. 40)

Wanneer zich zaagsel en andere verontreinigingen in de groef van het zwaard of de olietuit hebben opgehoopt, kan er geen olie stromen met möglichk een defect van het gereedschap tot gevolg.

Verwijder het zwaard en veeg eventuele zaagsel in de groef na gebruik weg en ook wonneer de zaagketting wordtervangen. (Zie"Aanbrengen (ervangen) van de zaagketting".)

1. Reinigen van de kettingrem (Afb. 41)

Gebruik een borstel om spaandersuit de opening naar de zaagbehuzing te verwijderen.

1. De kettingvanger inspectoren (Afb. 42)

De kettingvanger is ontworpen om te voorkomen dat de gebruiker worden geraakt door de zaagketting als de ketting losraakt of breekt.

De kettingvanger is geinteggreerd in de zijkap.

Controleer of de kettingvanger nicht beschadigd is.

1. Inspectorie van bevestigsschroeven

Kontroleer deze schroeven regelmatig om verzekeren dat ze goed aangedraaid zich. Draai loszittende schroeven onmiddelijk vast. Dit om ongelukken te voorkomen.

1. Onderhoud van de motor

De motorwikkeling is het "hert" van het electrishce gereedschap.

Er moet waarom bijzonder zorgvuldig op gelet worden, dat de wikkeling Niet beschadigd en/or met olie or water bevochtigd worden.

1. Het schoonmaken van het accucompartment en de accu (Afb. 43)

WAARSCHUWING

Draag een veiligheidsbril en een stofmasker wanneer u reinigt met een persluchtspuit.

Doet u dit Niet, dan kan dit leiden tot inademing of bloatstelling van de ogen aan vuil of stof.

Gebruik een borstel of luchtspuitpistol om spaanders of stof te verwijderen en houd de zaag schoon.

OPMERKING

Als zich tijdens het gebruik spanen en stof ophopen, kan de accu vallen of hunnen andere ongelukken gebeuren.

Als spaanders en stof zich ophopen, kan dit ook leiden tot storingen, waaronder een defect contactussen de accu en de aansluitingen.

Controller na het reinigen of de accu gemakkelijk van het gereedschap kan worden losgemaakt en weer op het gereedschap kan worden bevestigd.

1. Reiningen van de behuizing

Wanner de hettingzaagmachine vuil is, sunt udezereinigen met een zache doek of een doek bevochtigmdet zeepwater. Gebruik geen oplosmiddelen opchloorbasis, benzine of witte spiritus want dezemiddelen kannen het plastic aantasten.

1. Opslag

Reinig alle onderdelen grondig. Bedek metalen onderdelen met een dunne laag corrosieremmer.

O Repareer beschadigde delen voor het opbergen

O Bij het opbergen van het gereedschap de onderdelen reinigen en het vereiste onderhoud verrichten, en de kettingkast op het zwaard aanbrengen.

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40^ en buiten het bereik van kinderen is.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat delithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een

accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het möglichk dat de accu Niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een neue accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor batterijen van HiKOKI snoerloos elektrisch gereedschap

Gebruik als je een van onder de voorgeschreven originele batterijen. Wij kan den de veiligheid en prestatie van ons snoerloos elektrisch gereedschap Niet garanderen bij gebruik van andere dan de voorgeschreven batterijen, of als de batterij gedemonteerd of gewijzigd is (zoals demontage of verranging van batterijcellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijkke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foultief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFAAT dat u achefterin deze handleiding aantreftaar een erkend servicecentrum van HiKOKI te sturen. Indien door de gebruiker de machine worden gedemonteerdervalt de aanspraak op garantie.

Informatie betreffende luchtgeluid en trillingen

De gemeten waarden zijn verkreten overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

CS3625DC

Gemeten A-gewogen geluidsniveau: 98 dB (A)
Gemeten A-gewogen geluidsdrukiveau: 89 dB (A)

Onzekerheid K: 3 dB (A)

CS3630DC

Gemeten A-gewogen geluidsniveau: 98 dB (A)
Gemeten A-gewogen geluidsdrukniveau: 88 dB (A)
Onzekerheid K: 3 dB (A)

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

CS3625DC

a_h = 2.8 m/s^2

Onzekerheid K = 1,5 m/s²

CS3625DC

a_h = 3.0 m/s^2

Onzekerheid K = 1,5 m/s^2

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standardtestmethode en{kunnen worden gebruikt om het ene gereedschap met het andere te vergelijkden.

Ze können ook worden gebrukt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

○ De trillings- en geluidsemissieijdens het werkelijkke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap worden gebruikt, vooral wat voor soort werkstuk worden verwerkt; en

Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zich op een schatting van bloatstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals deijd dat het gereedschap is uitgeschakeld en wonneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ont wikkelingsprogramma van HiKOKI zich veranderingen van de hierin genoemde technische opgaven voorbehonden.

OPLOSSEN VAN PROBLEMEN

Voer de inspections in onderstaande tabel UIT als het gereedschap Niet normal werkt. Als dit het probleem Niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

Probleem Mogelijk	ke oorzaak Oplossing
De motor draait maar deZAagketting...○beweegt nicht○beweegt nicht vrij	De kettingrem kan geactiveerd+zijn. Ontgrendeldoor de kettingrem maar u toe te trekken.
	De zaagketting is te strak gespannen. Controlerde spanning van de zaagkettingen als de ketting te strak gespannen is zet u deze losser.
	De zaagketting is van het kettingwiel af. Controlerde Zoagketting goed vastzit op het tandwiel.
	Binnenkant van de zichkap...→is verstopt met zaagsel→zit vol met verontreinigingen	Maak de zichkap schoon.
	De zwaardgroef...→is verstopt met zaagsel→er stroomt geen olie	Reinig de zozaardgroef en het oliegat.Controler of er olie in de olietank is en vul indien nodig olie bij.
Zaag is Niet scherp De zaagketting...→is versleten of het blad is stuk→is verroest	Slijp de zaagketting.Als de slijtage of beschadiging ernstig is, moet de zaagketting door een neue worden verrangen.
	Controler of de zaagketting omgekeerd zit. Bevestig de zaagketting opnieuw en let op de juiste richting.
	De zaagketting is Niet voldoende gespannen.	Controler de kettingspanning en zet de ketting strakker als deze Niet voldoende gespannen is.
De kettingolie○ stroomt te langzaam○komt hebmaal net়uitnair buiten (zit vast)	Geen kettingolie in de tank. Vul kettingolie bij.
	De kettingolietuit is verstopt.	Reinig de kettingolietuit.
De accu kan nicht worden geinstalleerd	Proberen om een andere dan de voor het gereedschap voorgeschreven accu teplaatsen.	Installer alstublieft een multivolt accu.

SÍMBOLOS

ADVERTENCIA

Bara de protectie a barei de transmitere a miscarii

Purtati protectie auditiva.
