BEDIENUNGSANLEITUNG CS3625DC HiKOKI

• is rusted Sharpen the saw chain. If the wear or breakage is very severe, replace with a new saw chain. The direction of the saw chain is reversed, Re-attach ensuring the correct direction. Saw chain tension is loose. Check the saw chain tension and tighten if it is loose. Chain oil ○ is slow-fl owing ○ does not come out (seizes up) Lack of chain oil in the tank. Replenish with chain oil. Chain oil spout is clogged. Clean the chain oil spout. Battery cannot be installed. Attempting to install a battery other than that specifi ed for the tool. Please install a multi volt type battery. 00BookCS3625DCEU.indb1900BookCS3625DCEU.indb19 2022/12/0816:29:122022/12/0816:29:1220 Deutsch (Übersetzung der Original-Gebrauchsanweisung) SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. CS3625DC / CS3630DC: Akku-Kettensäge Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Verwenden Sie die Heckenschere nicht im Regen oder bei Feuchtigkeit, und belassen sie das Gerät bei Regen nicht im Freien. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechaten Wiederververtung zugeführt werden. Lesen, verstehen und befolgen Sie alle Warnungen und Anweisungen in dieser Anleitung und am Gerät selbst. Bei Gebrauch des Geräts immer Gesichts-, Kopf- und Gehörschutz tragen. Achten Sie auf einen möglichen Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schwertspitze. Führen Sie die Kettensäge immer mit beiden Händen. Es ist wichtig, dass Sie Schutzbekleidung für Füße, Beine, Hände, Unterarme und den Kopf tragen. Diese Kettensäge darf nur von geschulten Forstarbeitern benutzt werden. Die Verwendung ohne entsprechende Schulung kann zu schweren Verletzungen führen. Einstellung der Ölversorgung der Kette Trennen Sie die Batterie ab TEILEBEZEICHNUNGEN (Abb.1) A Batterie (separat zu beziehen): Energiequelle für den Antrieb des Gerätes. B: Schalter: Das Gerät wird mit dem Finger aktiviert. C: Entriegelungshebel: Dieser Hebel verhindert ein unbeabsichtigtes Betätigen des Auslösers. D: Kettenbremse: Vorrichtung zum Stoppen bzw. Verriegeln der Sägekette. E: Seitliche Abdeckung: Schutzabdeckung für Schwert und Sägekette, Vorgelege und Kettenzahnrad, wenn die Kettensäge in Benutzung ist. F: Mutter: Mutter zur Befestigung der Seitenabdeckung. G: Spannschraube: Vorrichtung zum Einstellen der Spannung der Sägekette. H: Vorderer Griff : Haltegriff an der Vorderseite des Gerätkörpers. I: Hinterer Griff (Oberer Griff ): Stützgriff an der Rückseite des Hauptgehäuses. J: Sägekette: Kette, die als Schneidewerk- zeug dient. K: Schwert: Der Teil, der die Sägekette trägt und führt. L: Stoßfänger mit Dorn: Diese Vorrichtung dient als Drehpunkt, wenn sie in Berührung mit einem Baum oder einem Baumstamm ist. M: Öltankdeckel: Deckel zum Verschließen des Öltanks. N: Öl-Sichtglas: Fenster zum Prüfen des Kettenölpegels. O: Haken: Werkzeug, um das Gerät mit einem Seil usw. aufzuhängen. P Öleinspeisung: Ölbehälter. Q: Kettengehäuse: Gehäuse zum Abdecken von Schwert und Sägekette, wenn das Gerät nicht in Gebrauch ist. R: Kombisteckschlüssel: Das Werkzeug zum Entfernen oder Anbringen einer Seitenabdeckung und zum Spannen der Sägekette. WARNUNG Diese Motorsäge (CS3625DC / CS3630DC) ist speziell für Baump-fl ege und Baumchirurgie vorgesehen. Alle Arbeiten mit dieser Motorsäge dürfen nur von ausgebildeten Baumpfl egekräften durchgeführt werden. Einschlägige Liter-atur und Hinweise der Berufsgenos-senschaft befolgen. Bei Nichtbeachtung besteht hohe Unfallgefahr. Zur Arbeit mit der Motorsäge in Bäumen empfehlen wir stets eine Arbeitsbühne einzusetzen. Die Arbeit mit der Abseiltechnik ist extrem gefährlich und nur nach einer speziellen Ausbildung durchzuführen. Der Bediener muß im Umgang mit Sicherheitsausrüstungen und mit den Ar-beitsund Klettertechniken geschult sein! Rückhaltesysteme für Motorsäge und Bediener anwenden. ALLGEMEINE

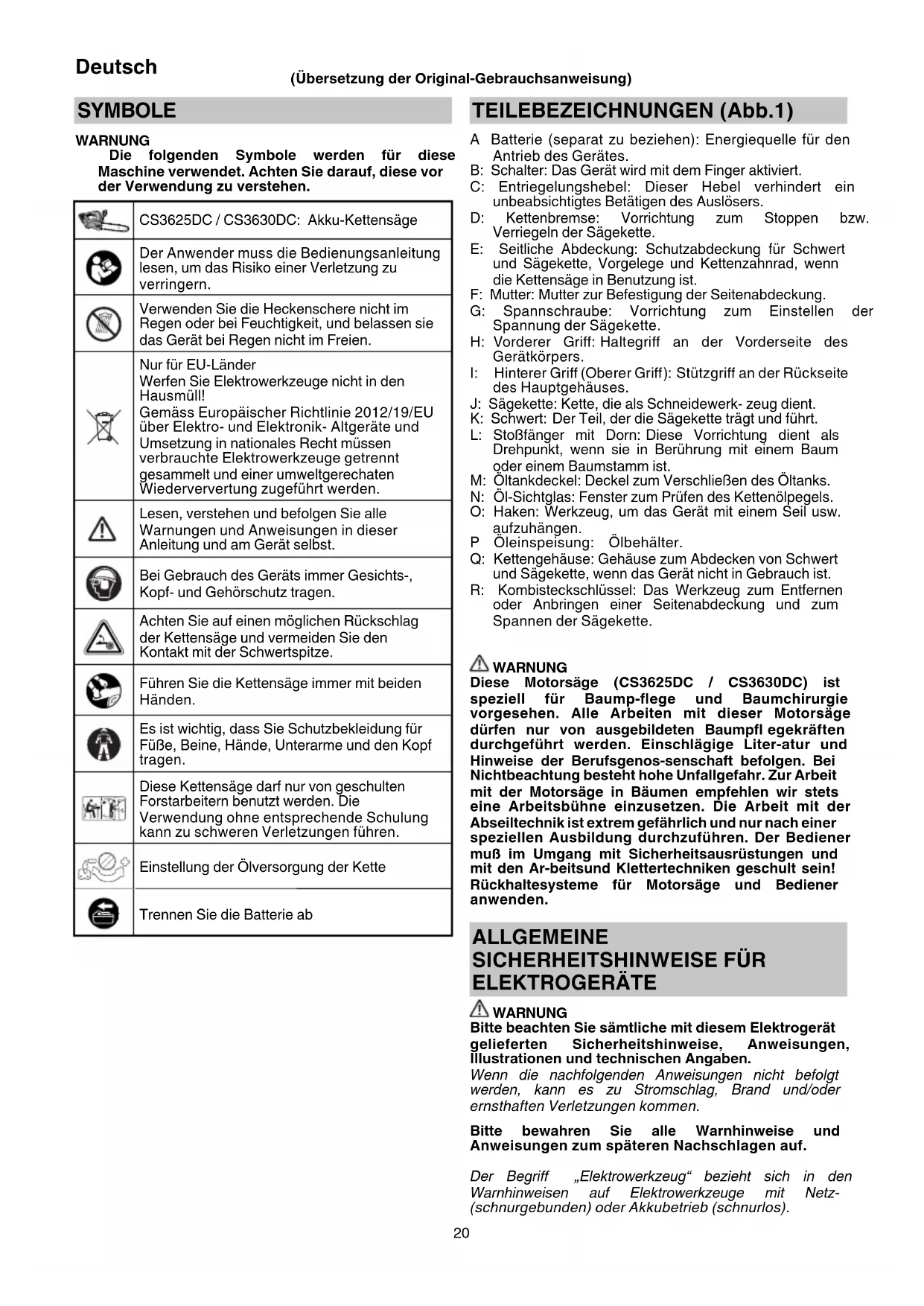

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben. Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos). 00BookCS3625DCEU.indb2000BookCS3625DCEU.indb20 2022/12/0816:29:122022/12/0816:29:1221 Deutsch

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose. Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden. h) Lassen Sie es nicht zu, dass die durch häufi gen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren. Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. 00BookCS3625DCEU.indb2100BookCS3625DCEU.indb21 2022/12/0816:29:122022/12/0816:29:1222 Deutsch d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Handgriff e und Greiffl ächen trocken, sauber und frei von Öl und Fett. Rutschige Handgriff e und Greiffl ächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batteriefl üssigkeit in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen. e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist. Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann. f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus. Die Einwirkung von Feuer oder einer Temperatur über 130°C kann zu einer Explosion führen. g) Befolgen Sie alle Anweisungen zum Aufl aden und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist. Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs aufl aden, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.

a) Lassen Sie Ihr Elektrowerkzeug durch qualifi zierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. b) Warten Sie niemals beschädigte Akkus. Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSWARNUNGEN FÜR

1) Allgemeine Sicherheitswarnungen für die

Kettensäge a) Diese Kettensäge ist nicht für das Fällen von Bäumen geeignet. Die Verwendung der Kettensäge für andere als die vorgesehenen Arbeiten kann zu schweren Verletzungen des Bedieners oder umstehender Personen führen. b) Der Bediener muss in sicheren Klettertechniken und der Verwendung aller empfohlenen zusätzlichen Sicherheitseinrichtungen wie Gurtzeug, Schlaufen, Riemen, Seilen und Karabinerhaken sowie anderen Fallschutzvorrichtungen für den Bediener und die Säge geschult sein. Es ist unerlässlich, für jede Arbeitsposition eine sichere Haltung im Baum zu fi nden, um gefährliche Situationen zu vermeiden. c) Tragen Sie Augenschutz, Gehörschutz und Schutzausrüstung für den Kopf, die Unterarme, Hände, Beine und Füße, die für das Klettern in Bäumen geeignet ist. Ausreichende Schutzausrüstung verringert Verletzungen durch umherfl iegende Trümmer oder versehentlichen Kontakt mit der Sägekette. d) Schneiden Sie nur Holz. Benutzen Sie die Kettensäge nicht für Zwecke, für die sie nicht ausgelegt ist. Zum Beispiel: Verwenden Sie die Kettensäge nicht zum Sägen von Metall, Kunststoff , Mauerwerk oder anderen Baumaterialien als Holz. Eine Benutzung der Kettensäge für andere als die Arbeiten, für die sie ausgelegt ist, könnte zu einer gefährlichen Situation führen. e) Halten Sie die Kettensäge immer mit Ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff . Wird die Kettensäge mit umgekehrter Handhaltung gehalten, erhöht sich die Gefahr einer Körperverletzung, das sollte nie getan werden. 00BookCS3625DCEU.indb2200BookCS3625DCEU.indb22 2022/12/0816:29:122022/12/0816:29:1223 Deutsch f) Halten Sie die Kettensäge nur an den isolierten Griff fl ächen, da die Sägekette versteckte Leitungen berühren könnte. Sägeketten, die mit einer spannungsführenden Leitung in Berührung kommen, können freiliegende Metallteile der Kettensäge unter Spannung setzen und dem Bediener einen elektrischen Schlag versetzen. g) Halten Sie alle Körperteile, wenn die Kettensäge in Betrieb ist, von der Sägekette fern. Achten Sie vor dem Einschalten der Kettensäge darauf, dass die Sägekette nichts berührt. Ein Moment der Unachtsamkeit bei der Benutzung von Kettensägen kann verursachen, dass sich Ihre Kleidung oder Körperteile in der Sägekette verfangen. h) Seien Sie beim Schneiden eines Astes, der unter Spannung steht, auf einen Ausschlag gefasst. Wenn die Spannung in den Holzfasern gelöst wird, kann der federgeladene Ast auf den Bediener ausschlagen und/ oder die Kettensäge außer Kontrolle bringen.

i) Seien Sie beim Schneiden dünner Äste äußerst

vorsichtig. Das dünne Material kann sich in der Sägekette verfangen und auf Sie peitschen oder Sie aus dem Gleichgewicht bringen. j) Befolgen Sie alle Anweisungen, wenn Sie verklemmtes Material entfernen, die Kettensäge lagern oder warten. Vergewissern Sie sich, dass die Säge ausgeschaltet und der Akku herausgenommen ist. Eine unerwartete Betätigung der Kettensäge bei der Beseitigung eingeklemmter Materialien oder Wartungsarbeiten kann zu schweren Verletzungen führen. k) Tragen Sie die Kettensäge ausgeschaltet am vorderen Griff und halten Sie sie dabei von Ihrem Körper weg. Wenn Sie die Kettensäge transportieren oder lagern, bringen Sie immer die Abdeckung der Führungsschiene an. Eine ordnungsgemäße Handhabung der Kettensäge wird die Wahrscheinlichkeit einer zufälligen Berührung der sich bewegenden Sägekette reduzieren. l) Befolgen Sie die Anweisungen für die Schmierung, Kettenspannung und den Austausch von Schwert und Kette. Eine nicht richtig gespannte oder geschmierte Kette kann entweder brechen, oder die Möglichkeit eines Rückstoßes erhöhen.

2) Ursachen und Verhütung von Rückstoß:

Ein Rückschlag kann auftreten, wenn die Nase bzw. Spitze des Schwertes einen Gegenstand berührt, oder wenn sich das Holz schließt und die Sägekette im Schnitt einklemmt. (Abb. 2) Eine Berührung der Spitze kann in manchen Fällen einen plötzlichen Rückschlag verursachen, bei dem das Schwert nach oben und zurück zum Bediener geschleudert wird. Ein Einklemmen der Sägekette entlang des oberen Teils des Schwerts kann das Schwert rasch zum Bediener hin zurückschieben. Diese Reaktionen können beide verursachen, dass Sie die Kontrolle über die Säge verlieren, was zu schweren Körperverletzungen führen könnte. Verlassen Sie sich nicht ausschließlich auf die Sicherheitsvorrichtungen, die in Ihre Säge eingebaut sind. Als Benutzer einer Kettensäge sollten Sie mehrere Maßnahmen ergreifen, um Ihre Schneidearbeiten frei von Unfällen oder Verletzungen zu halten. Zum Rückschlag kommt es in Folge einer falschen und/oder nicht ordnungsgemäßen Verwendung der Maschine. Dies kann durch geeignete Vorsichtsmaßnahmen vermieden werden, die im Folgenden beschrieben werden: a) Bewahren Sie einen festen Griff , bei dem Daumen und Finger die Griff e der Kettensäge umschließen, halten Sie die Säge mit beiden Händen und positionieren Sie Ihren Körper und Ihre Arme so, dass Sie Rückstoßkräften widerstehen können. (Abb. 3) Der Bediener kann Rückstoßkräfte kontrollieren, wenn angemessene Vorsichtsmaßnahmen ergriff en werden. Lassen Sie die Kettensäge nicht los. b) Überstrecken Sie sich nicht. Das hilft eine unbeabsichtigte Berührung der Spitze zu verhindern und gewährt eine bessere Kontrolle der Kettensäge in unerwarteten Situationen. c) Verwenden Sie nur vom Hersteller angegebene Ersatz-Führungsschienen und -Sägeketten. Falsche Ersatz-Führungsschienen und -Sägeketten können einen Kettenbruch und/oder Rückschlag verursachen. d) Befolgen Sie die Anweisungen des Herstellers für das Schärfen und die Wartung der Kettensäge. Eine Verringerung der Tiefenanzeigenhöhe kann zu vermehrtem Rückstoß führen.

ZUSÄTZLICHE SICHERHEITS- UND

1. Arbeiten Sie ohne Druck. Halten Sie außerdem Ihren

2. Halten Sie alle Körperteile, wenn die Kettensäge in

Betrieb ist, von der Sägekette fern.

3. Denken Sie vor Beginn der Arbeit die Arbeitsvorgänge

ganz durch und Arbeiten Sie so, dass Unfälle vermieden werden, sonst kann es zu Verletzungen kommen.

4. Benutzen Sie das Gerät nicht bei schlechtem Wetter,

wie etwa starkem Wind, Regen, Schneefall, Nebel, oder in Gebieten, wo es leicht zu Steinschlag oder Lawinen kommen kann. Bei schlechtem Wetter kann die Urteilskraft beeinträchtigt sein und die Vibration kann zu Katastrophen führen.

5. Benutzen Sie das Gerät nicht bei schlechter Sicht, wie

etwa bei schlechtem Wetter oder nachts. Benutzen Sie es außerdem nicht im Regen bzw. an einem Ort, der Regen ausgesetzt ist. Ein instabiler Stand oder Verlust des Gleichgewichts kann zu einem Unfall führen.

6. Überprüfen Sie vor dem Starten des Gerätes das

Schwert und die Sägekette. ○ Wenn das Schwert oder die Sägekette Risse aufweist, oder das Produkt verkratzt oder verbogen ist, darf das Gerät nicht benutzt werden. ○ Überprüfen Sie, ob das Schwert und die Sägekette sicher montiert sind. Wenn das Schwert oder die Sägekette gebrochen oder verschoben sind, kann das zu einem Unfall führen.

7. Vergewissern Sie sich vor dem Beginn der Arbeiten,

dass der Schalter nicht einrastet, wenn der Entriegelungshebel nicht gedrückt wird. Sollte das Gerät nicht ordnungsgemäß funktionieren, stellen Sie seine Benutzung sofort ein und verlangen Sie eine Reparatur bei Ihrer von HiKOKI autorisierten Service-Werkstatt.

8. Montieren Sie die Kettensäge ordentlich entsprechend

der Gebrauchsanleitung. Wenn sie nicht korrekt montiert ist, wird sich die Kettensäge vom Schwert lösen und es kann zu Verletzungen kommen. 00BookCS3625DCEU.indb2300BookCS3625DCEU.indb23 2022/12/0816:29:132022/12/0816:29:1324 Deutsch

9. Entfernen Sie nie irgendeine der

Sicherheitsvorrichtungen, mit denen die Kettensäge ausgestattet ist (Kettenbremse, Entriegelungshebel, Kettenfänger usw.). Sie dürfen diese außerdem nicht verändern oder unbeweglich machen. Es kann zu Verletzungen kommen.

10. Schalten Sie in folgenden Fällen das Gerät aus und

vergewissern Sie sich, dass sich die Sägekette nicht mehr bewegt: ○ Wenn sie nicht verwendet wird. ○ Wenn Sie es an eine andere Arbeitsstelle bringen. ○ Bei Inspektion, Einstellung, oder Austausch von Sägekette, Schwert, Kettengehäuse und anderen Teilen. ○ Beim Nachfüllen von Kettenöl. ○ Beim Entfernen von Staub usw. vom Gerätkörper. ○ Beim Entfernen von Hindernissen, Abfall, oder von bei der Arbeit erzeugtem Sägemehl aus dem Arbeitsbereich. ○ Wenn Sie das Gerät ablegen, oder Sie sich von ihm entfernen. ○ Darüber hinaus wenn Sie Gefahr verspüren oder ein Risiko voraussehen. Wenn sich die Sägekette noch bewegt, kann es zu einem Unfall kommen.

11. Die Arbeit sollte allgemein nur von einer Person

ausgeführt werden. Achten Sie, wenn mehrere Personen beteiligt sind, auf einen hinreichenden Abstand zwischen ihnen.

12. Halten Sie einen Abstand von mindestens 15 m zu

anderen Personen. Bei Arbeit mit mehreren Personen muss der Abstand zwischen ihnen mindestens 15 m betragen. ○ Es besteht Gefahr, von herumfl iegenden Trümmern getroff en zu werden, und von anderen Unfällen. ○ Bereiten Sie vorher einen Pfeifalarm usw. vor und legen Sie eine geeignete Kontaktmethode für andere Arbeiter fest.

13. Bevor Sie stehende Bäume schneiden, stellen Sie

Folgendes sicher: ○ Bestimmen Sie vor dem Schneiden einen sicheren Fluchtort. ○ Entfernen Sie vorher Hindernisse (z. B. Zweige, Unterholz).

14. Wenn sich während des Gebrauchs die Leistung des

Geräts verschlechtern sollte, oder Sie ein abnormales Geräusch oder eine abnormale Vibration bemerken, schalten Sie das Gerät aus, stellen Sie seine Benutzung ein und bringen Sie es zu Ihrer von HiKOKI autorisierten Service-Werkstatt zur Inspektion bzw. Reparatur. Wenn Sie es weiter benutzen, kann es zu Verletzungen kommen.

15. Wenn das Gerät zu Boden gefallen ist, oder Stößen

ausgesetzt war, untersuchen Sie es sorgfältig auf Schäden oder Risse und vergewissern Sie sich, dass es nicht verformt ist. Wenn das Gerät beschädigt ist, bzw. Risse oder Verformungen aufweist, kann es zu Verletzungen kommen.

16. Sichern Sie das Gerät, wenn Sie es im Auto

transportieren, um zu verhindern, dass es sich bewegt. Es besteht Unfallgefahr.

17. Schalten Sie das Gerät nicht bei angebrachtem

Kettengehäuse ein. Es kann zu Verletzungen kommen.

18. Vergewissern Sie sich, dass keine Nägel oder andere

Fremdkörper im Material sind. Wenn die Sägekette auf den Nagel o.ä. triff t, kann es zu Verletzungen kommen.

19. Um zu vermeiden, dass sich das Schwert im Material

verfängt, wenn Sie an einem Randstreifen entasten, oder wenn das Schwert beim Schneiden dem Gewicht des Materials ausgesetzt ist, installieren Sie eine stützende Plattform in Nähe der Schnittstelle. Wenn sich das Schwert verfängt, kann es zu Verletzungen kommen.

20. Wenn das Gerät nach Gebrauch transportiert oder

gelagert werden soll, entfernen Sie entweder die Sägekette oder bringen Sie den Kettenschutz an. Wenn die Sägekette mit Ihrem Körper in Berührung kommt, kann es zu Verletzungen kommen.

21. Pfl egen Sie das Gerät adäquat

○ Um sicherzustellen, dass die Arbeit sicher und effi zient durchgeführt werden kann, pfl egen Sie die Sägekette, damit gewährleistet ist, dass sie eine optimale Schneideleistung erbringt. ○ Für das Austauschen der Sägekette oder des Schwertes, die Wartung des Gerätkörpers, das Nachfüllen von Öl usw. befolgen Sie die Gebrauchsanweisung.

22. Bitten Sie das Geschäft um die Reparatur des Gerätes.

○ Modifi zieren Sie dieses Produkt nicht, da es bereits die geltenden Sicherheitsvorschriften erfüllt. ○ Wenden Sie sich für alle Reparaturen stets an ihre von HiKOKI autorisierte Service-Werkstatt. Der Versuch, das Gerät selbst zu reparieren, kann zu einem Unfall oder zu Verletzungen führen.

23. Wenn das Gerät nicht gebraucht wird, stellen Sie

sicher, dass es ordnungsgemäß gelagert ist. Lassen Sie das Kettenöl ab und verwahren Sie das Gerät außer Reichweite von Kindern oder an einem abgesperrten Ort.

24. Wenn die Warnplakette nicht mehr lesbar ist, sich

ablöst, oder anderweitig unklar ist, bringen Sie eine neue Warnplakette an. Wenden Sie sich für die Warnplakette an ihre von HiKOKI autorisierte Service-Werkstatt.

25. Halten Sie etwaige örtliche Vorschriften oder

Regelungen bei der Arbeit ein.

26. Nachsehen, ob die Batterie sicher und fest sitzt. Eine

locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

27. Verwenden Sie das Produkt nicht, wenn das Werkzeug

oder die Akkuanschlüsse (Akkuhalterung) verformt sind. Wenn der Akku eingesetzt wird, kann es zu einem Kurzschluss kommen, der zu Rauchentwicklung oder Entzündung führen kann.

28. Halten Sie die Anschlüsse am Werkzeug

(Akkuhalterung) frei von Spänen und Staub. ○ Stellen Sie vor der Verwendung sicher, dass sich keine Späne und kein Staub im Bereich der Anschlüsse angesammelt haben. ○ Versuchen Sie während des Einsatzes zu vermeiden, dass Späne oder Staub vom Werkzeug auf den Akku fallen. ○ Lassen Sie das Werkzeug in einer Arbeitspause oder nach dem Einsatz nicht in einem Bereich liegen, in dem es herabfallenden Spänen oder Staub ausgesetzt sein kann. Das könnte einen Kurzschluss verursachen, der zu Rauchentwicklung oder Entzündung führen kann.

29. Verwenden Sie das Werkzeug und den Akku immer bei

Temperaturen zwischen -5°C und 40°C. 00BookCS3625DCEU.indb2400BookCS3625DCEU.indb24 2022/12/0816:29:132022/12/0816:29:1325 Deutsch

VORSICHTSMASSNAHMEN FÜR

(separat zu beziehen)

1. Laden Sie die Batterie bei einer Temperatur von

0°C–40°C auf. Eine Temperatur unter 0°C führt zu einem Überladen, was gefährlich ist. Die Batterie kann bei einer Temperatur über 40°C nicht aufgeladen werden. Die beste Temperatur zum Aufl aden liegt bei 20°C–25°C.

2. Das Ladegerät ist nicht für Dauerbetrieb konzipiert.

Nach Beendigung eines Ladevorgangs das Ladegerät ca. 15 Minuten ruhen lassen, bevor mit dem nächsten Ladevorgang begonnen wird.

3. Darauf achten, dass keine Fremdkörper durch das

Anschlussloch des Akkus eindringen.

4. Niemals den Akku oder das Ladegerät zerlegen.

5. Niemals den Akku kurzschließen.

Ein Kurzschließen des Akkus verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden am Akku führen.

6. Den Akku nicht ins Feuer werfen.

Er könnte dabei explodieren.

7. Das Benutzen eines erschöpften Akkus beschädigt

8. Bringen Sie den Akku zu dem Geschäft, in dem Sie ihn

erworben haben, sobald seine Lebensdauer zur Neige geht. Erschöpfte Akkus nicht wegwerfen.

9. Schieben Sie keine Gegenstände durch die

Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

WARNUNG ZUM LITHIUM-IONEN-

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der

Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht

weiter verwendet werden.

4. Verwenden Sie die Batterie nur für den angegebenen

5. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

6. Vermeiden Sie hohe Temperaturen und hohen

Druck, wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

7. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

8. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

9. Werden ein Leck, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung.

10. Tauchen Sie den Akku nicht ins Wasser und lassen

Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein elektrischer Fremdkörper an die Anschlüsse des Lithium-Ionen-Akkus gelangt, kann es zu einem Kurzschluss und der Gefahr eines Feuers kommen. Beachten Sie folgende Vorsichtsmaßnahmen bei der Aufbewahrung des Akkus. ○ Legen Sie keine elektrisch leitenden Späne, Nägel, Stahldraht, Kupferdraht oder anderen Draht in den Aufbewahrungskoff er. ○ Setzen Sie den Akku entweder in das Gerät ein oder lagern Sie ihn, um Kurzschlüsse zu vermeiden, indem Sie ihn in die Batterieabdeckung hineindrücken, bis die Belüftungslöcher verdeckt sind. (Siehe Abb. 4) 00BookCS3625DCEU.indb2500BookCS3625DCEU.indb25 2022/12/0816:29:132022/12/0816:29:1326 Deutsch

BEZÜGLICH DES TRANSPORTS VON

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.

2- bis 3-stellige Nummer

Leistungsabgabe BESCHREIBUNG DER NUMMERIERTEN PUNKTE (Abb. 1–Abb. 43) Akku (separat erhältlich) Sägekette Schnapper Schwert Belüftungslöcher Kettenzahnrad Anschlüsse Sägeblattrichtung Akkumulatorabdeckung Die Abbildung zeigt die Richtung der Schneide Einsatz Schraube Herausziehen Kettenspannerbuckel Entriegelungshebel Zapfen Schalter Schwertspitze Ladeanzeigelampe Antriebsverbindung Kombisteckschlüssel Kettenöl Seitliche Abdeckung Öl-Sichtglas Mutter Ölpumpenregler Spannschraube Kettenbremse Spannung erhöhen Betätigen Spannung verringern Loslassen Schalter für Batteriestandanzeige Kettenölausguss Akkustand- Kontrollleuchte Auskehlung Dorn Ölloch Hinterer Griff (Oberer Griff ) Kettenfänger Vorderer Griff Batteriegleitrillen Rundfeile Anschluss (Produkt) 1/5 des Feilendurchmessers Druckluftpistole Tiefenanzeigenverbinder Anschluss (Akku) Flachfeile Gleitrillen Vorstehender Tiefenanzeigenkopf Haken Abrundung TECHNISCHE DATEN

Modell CS3625DC CS3630DC Spannung 36 V Sägekette Typ 90PX-040X 90PX-045X Abstand 9,5 mm (3/8") Stärke 1,1 mm (0,043") Schwert Typ 104MLEA041 124MLEA041 Größe (max. Schnittlänge) 250 mm 300 mm Kettenzahnrad Anzahl Zähne

Abstand 9,5 mm (3/8") Lastfreie Kettengeschwindigkeit 12,6 m/s (760 m/min) Kettenöltankvolumen 70 ml Für dieses Werkzeug verfügbarer Akku

• Gewicht: Sägekette, Führungsschwert, Kettenschutz, Öl und Akku sind nicht im Lieferumfang enthalten HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

2. Akku (separat erhältlich)

Modell BSL36A18 Spannung 36 V / 18 V* Akkuladestand 2,5 Ah / 5,0 Ah*

• Das Werkzeug selbst schaltet automatisch um. 00BookCS3625DCEU.indb2600BookCS3625DCEU.indb26 2022/12/0816:29:132022/12/0816:29:1327 Deutsch STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf der Seite 324 aufgelisteten Zubehörteile. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG ○ Schneiden von Nutzholz/Baumstämmen ○ Beschnitt von Gartenbäumen LADEN Der Akku und das Akkuladegerät sind nicht im Lieferumfang dieses Produktes enthalten. Laden Sie vor dem Gebrauch des Elektrowerkzeugs den Akku wie folgt auf.

1. Den Netzstecker des Ladegeräts in eine

Steckdose einstecken. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot (in 1-Sekunden-Intervallen).

2. Den Akku in das Ladegerät einlegen.

Schieben Sie den Akku wie in der Abb. 6 (auf Seite 2) gezeigt fest in das Ladegerät ein.

Beim Einlegen eines Akkus in das Ladegerät beginnt die Ladeanzeigelampe blau zu blinken. Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle 1) (1) Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben. Tabelle 1 Status des Ladegeräts Status der Anzeigelampe Bedeutung der Anzeige Vor dem Laden EIN/AUS in 0,5-Sekunden- Intervallen (ROT) An Stromquelle angeschlossen

Während des Ladens Leuchtet 0,5 Sekunden lang in 1-Sekunden- Intervallen (BLAU) Weniger als 50% aufgeladen Leuchtet 1 Sekunde lang in 0,5-Sekunden- Intervallen (BLAU) Weniger als 80% aufgeladen Leuchtet beständig (BLAU) Mehr als 80% aufgeladen Laden abgeschlossen Leuchtet beständig (GRÜN) (Kontinuierlicher Summerton: ca. 6 Sekunden) Wegen Überhitzung angehalten EIN/AUS in 0,3-Sekunden- Intervallen (ROT) Akku überhitzt. Laden nicht möglich. *

Laden nicht möglich EIN/AUS in 0,1-Sekunden- Intervallen (LILA) (Intermittierender Summerton: ca. 2 Sekunden) Betriebsstörung im Akku oder im Ladegerät *

*1 Wenn die rote Lampe auch nach dem Anschließen des Ladegeräts weiter blinkt, vergewissern Sie sich, dass der Akku vollständig eingesetzt ist. *2 Obwohl der Ladevorgang beginnt, sobald der Akku abgekühlt ist, auch wenn er an Ort und Stelle verbleibt, ist es am besten, den Akku herauszunehmen und ihn an einem schattigen, gut belüfteten Ort abkühlen zu lassen, bevor er geladen wird.

○ Setzen Sie den Akku vollständig ein. ○ Vergewissern Sie sich, dass keine Fremdkörper an der Akkuhalterung oder den Anschlüssen haften. <Wenn der Ladevorgang lange andauert> ○ Der Ladevorgang dauert bei extrem niedrigen Umgebungstemperaturen länger. Laden Sie den Akku an einem warmen Ort auf (beispielsweise in einem Innenraum). ○ Die Entlüftungsöff nung darf nicht blockiert werden. Andernfalls überhitzt sich das Innere und die Leistung des Ladegeräts nimmt ab. ○ Wenn das Kühlgebläse läuft, wenden Sie sich an ein HiKOKI-Kundendienstzentrum zwecks Reparatur. 00BookCS3625DCEU.indb2700BookCS3625DCEU.indb27 2022/12/0816:29:142022/12/0816:29:1428 Deutsch Verlängerung der Lebensdauer der Akkus. (1) Laden Sie die Akkus auf, bevor sie komplett entladen sind. Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer. (2) Vermeiden Sie das Aufl aden bei hohen Temperaturen. Ein wiederaufl adbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist. VORSICHT ○ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder der Akku eben erst in Gebrauch gewesen ist, leuchtet die Ladeanzeigelampe des Ladegeräts 0,3 Sekunden lang auf, erlischt für 0,3 Sekunden (aus für 0,3 Sekunden). In einem solchen Fall den Akku zuerst abkühlen lassen und erst dann mit dem Ladevorgang beginnen. ○ Wenn die Ladeanzeigelampe rot fl ackert (in 0,2-Sekunden-Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese gegebenenfalls. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder des Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen.

Aktion Abbildung Seite Herausnehmen und Einlegen des Akkus

Betätigen des Schalters*

Benutzung des Hakens*

Auswahl von Zubehör ― 325 *1 Betätigen des Schalters Wenn der Schalter betätigt und gleichzeitig der Entriegelungshebel geschoben wird, dreht sich die Sägekette. (Abb. 7) Wenn der Entriegelungshebel nicht geschoben wird, kann der Schalter nicht betätigt werden. Sobald der Schalter eingerastet ist, dreht sich die Sägekette so lange der Entriegelungsknopf gedrückt gehalten wird. Wird der Schalter losgelassen, stoppt eine Bremse die Drehung der Sägekette. WARNUNG Sichern Sie den Entriegelungshebel nicht in der geschobenen Stellung. Wenn der Schalter versehentlich eingerastet wurde, kann das Gerät unerwartet starten und es kann zu einer Verletzung kommen. *2 Benutzung des Hakens WARNUNG Vergewissern Sie sich bei Benutzung des Hakens, dass die Einheit sicher aufgehängt ist, um die Gefahr zu vermeiden, dass sie zu Boden fällt. Wenn die Einheit zu Boden fällt, kann das zu einem Unfall führen. (2) Bezüglich der Temperaturen und der Ladezeit der wiederaufl adbaren Batterie Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben. Tabelle 2 Model UC18YSL3 Akkutyp Li-ion Ladespannung 14,4–18 V Temperaturen, bei denen der Akku geladen werden kann 0°C–50°C Ladezeit für Akkuleistung, ungefähr (bei 20°C) 1,5 Ah 15 min 2,0 Ah 20 min 2,5 Ah 25 min 3,0 Ah 20 min (BSL1430C, BSL1830C: 30 min) 4,0 Ah 26 min (BSL1840M: 40 min) 5,0 Ah 32 min 6,0 Ah 38 min 8,0 Ah 52 min Multi-Volt- Akku 1,5 Ah (× 2 einheiten) 20 min 2,5 Ah (× 2 einheiten) 32 min 4,0 Ah (× 2 einheiten) 52 min Anzahl an Akkuzellen 4–10 Ladespannung für USB 5 V Ladestromstärke für USB 2 A Gewicht 0,6 kg HINWEIS Die Aufl adezeit kann je nach Temperatur und Spannung der Stromquelle unterschiedlich sein. VORSICHT Wenn das Ladegerät ständig in Betrieb war, wird es heiß, das stellt eine Ursache für Ausfälle dar. Sobald der Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät vor dem nächsten Ladevorgang 15 Minuten ruhen.

4. Ziehen Sie den Netzstecker des Ladegeräts aus

5. Halten Sie das Ladegerät fest und ziehen Sie den

Akku heraus. HINWEIS Ziehen Sie den Akku nach der Benutzung des Ladegeräts unbedingt aus diesem heraus und bewahren Sie ihn dann auf. Zum elektrischen Entladen im Falle von neuen Akkus, usw. Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2–3 Mal aufgeladen wurde. 00BookCS3625DCEU.indb2800BookCS3625DCEU.indb28 2022/12/0816:29:142022/12/0816:29:1429 Deutsch

MONTIEREN (AUSTAUSCHEN) DER

SÄGEKETTE WARNUNG ○ Schalten Sie zur Vermeidung von Unfällen unbedingt das Gerät aus und entnehmen Sie den Akku. ○ Benutzen Sie keine andere Sägekette bzw. kein anderes Schwert, als unter „TECHNISCHE DATEN“ angegeben. VORSICHT Tragen Sie dicke Handschuhe und seien Sie vorsichtig, um Verletzungen mit der Sägekette zu vermeiden. HINWEIS ○ Entfernen Sie beim Abmontieren der Sägekette das Sägemehl vom Ölausguss, dem Ölloch und der Kehlung des Schwertes. Wenn sich Sägemehl ansammelt, kann das einen Ausfall des Gerätes verursachen. ○ Benutzen Sie den richtigen Sägekettentyp entsprechend den Spezifi kationen. Wenn Sie den falschen Schwerttyp montieren, kann sich die Kettensäge vom Schwert lösen und es kann zu Verletzungen kommen.

1. Entfernen der seitlichen Abdeckung (Abb. 8)

Drehen Sie die Mutter und entfernen Sie die Seitenabdeckung.

2. Entfernen der der Sägekette und des Schwertes

(Abb. 9) Drehen Sie die Spannschraube in die Richtung „-“, bis ein kleiner Durchhang in der Sägekette erreicht ist, und lösen Sie sie anschließend vom Kettenrad ab. Nehmen Sie sie zusammen mit dem Führungsschwert in Pfeilrichtung ab.

3. Einlegen der neuen Sägekette in das

Kettenzahnrad (Abb. 10) Legen Sie die Sägekette zuerst um das vordere Ende des Schwerts. Achten Sie darauf, dass die Sägekette so ausgerichtet ist, dass die Schneide in die Richtung zeigt, die in der Abbildung unter dem Kettenrad gezeigt wird. Setzen Sie die Schraube und die Kettenspannernabe in das Loch im Führungsschwert ein, und halten Sie dabei die Kette und die Schwertspitze fest. Legen Sie das Ende der Sägekette um das Kettenrad und montieren Sie das Schwert am Sägengehäuse.

4. Montieren der seitlichen Abdeckung (Abb. 11)

Bringen Sie die Seitenabdeckung an, indem Sie den Zapfen in den Schlitz im Sägengehäuse einsetzen. Stellen Sie sicher, dass sich die Sägekette nicht vom Führungsschwert löst. Drehen Sie die Mutter etwas, um sie vorübergehend zu fi xieren. Entfernen Sie eventuell vorhandenen Schmutz aus dem Bereich um die Seitenabdeckung, bevor Sie sie wieder anbringen.

5. Einstellen der Sägekettenspannung (Abb. 12)

○ Heben Sie die Schwertspitze an und drehen Sie die Spannschraube, um die Spannung der Sägekette einzustellen. ○ Drehen Sie die Spannschraube in Richtung „+“, um die Sägekettenspannung zu erhöhen, und in Richtung „-“, um sie zu verringern.

6. Prüfen der Sägekettenspannung (Abb. 13)

Stellen Sie die Sägekettenspannung so ein, dass der Spalt zwischen der Antriebsverbindung der Sägekette und dem Schwert 0,5 bis 1 mm beträgt, wenn Sie die Sägekette in der Mitte des Schwertes etwas anheben.

7. Sicherung der Mutter (Abb. 14)

Wenn die Einstellung abgeschlossen ist, heben Sie das Schwert an und ziehen Sie die Mutter endgültig fest. WARNUNG Vergewissern Sie sich nach dem Einstellen der Sägekettenspannung, dass die Mutter vollständig angezogen ist. Wenn er locker ist, kann es zu einem Unfall kommen.

INSPEKTION UND VORBEREITUNG

VOR GEBRAUCH Führen Sie vor Gebrauch folgende Inspektion und Vorbereitung durch. WARNUNG ○ Führen Sie zur Vermeidung von Unfällen stets die Schritte 1 bis 3 aus, um sicherzustellen, dass der Akku aus dem Gerät entnommen ist. ○ Sichern Sie den Entriegelungshebel nicht in der geschobenen Stellung. Wenn der Schalter versehentlich eingerastet wurde, kann das Gerät unerwartet starten und es kann zu einer Verletzung kommen.

1. Sicherstellen, dass der Schalter auf aus ist

○ Wenn Sie den Akku einlegen, ohne zu wissen, ob der Schalter eingerastet ist, kann das Gerät unerwartet starten, was zu einem Unfall führen kann. ○ Wenn der Schalter bei geschobenem Entriegelungshebel betätigt wird, schaltet sich das Gerät ein, und wenn der Schalter losgelassen wird, schaltet sich das Gerät aus.

2. Prüfen der Sägekettenspannung

○ Wenn die Sägekettenspannung nicht korrekte ist, besteht Gefahr, dass die Sägekette oder das Schwert beschädigt wird und eine Fehlfunktion eintritt. Stellen Sie unter Bezugnahme auf die Schritte 5 bis 7 von „Montieren (Austauschen) der Sägekette“ sicher, dass eine angemessene Spannung eingestellt ist. ○ Wenn die Sägekette noch neu ist, ist sie besonders dehnungsfähig. Prüfen Sie daher die Spannung regelmäßig und passen Sie sie erforderlichenfalls an. ○ Überprüfen Sie außerdem, ob die Mutter fest angezogen ist.

3. Prüfen des Kettenöls

○ Dieses Gerät wird ohne Kettenöl in seinem Inneren ausgeliefert. Stellen Sie sicher, dass der Öltank vor Gebrauch mit Kettenöl gefüllt ist. (Abb. 15) ○ Überprüfen Sie das Ölsichtglas während der Arbeit regelmäßig und füllen Sie nach Bedarf Öl nach. ○ Wenn das mitgelieferte Kettenöl ausgeht, benutzen Sie HiKOKI-Kettenöl, das separate erhältlich ist, oder ein gleichwertiges, im Handel erhältliches Kettenöl. ○ Das Kettenöl schmiert automatisch. Die Abgabemenge für die automatische Schmierung ist werkseitig auf das Maximum eingestellt. Um die Fördermenge zu verringern, drehen Sie den Ölpumpeneinsteller auf der rechten Seite des Ölschauglases im Uhrzeigersinn. (Abb. 16) HINWEIS ○ Das Öltankvolumen beträgt etwa 70 ml. Achten Sie beim Nachfüllen von Kettenöl darauf, dass kein Öl austritt und dass der Öltank nicht überläuft. ○ Wir empfehlen, Kettenöl vorrätig zu halten. Wenn Sie ohne Kettenöl weiter arbeiten, könnte die Sägekette durchbrennen, oder der Motor aussetzen. ○ Achten Sie darauf, dass kein Staub oder andere Fremdkörper in den Öltank gelangen. Wenn Staub oder andere Fremdkörper in den Öltank gelangen, kann das Gerät kaputt gehen. 00BookCS3625DCEU.indb2900BookCS3625DCEU.indb29 2022/12/0816:29:142022/12/0816:29:1430 Deutsch ○ Aufgrund der Struktur dieses Geräts kann im Tank verbliebenes Öl austreten. Das weist zwar auf keine Fehlfunktion hin, aber das Öl kann den Aufbewahrungsort verschmutzen, seien Sie also vorsichtig. Lassen Sie zur Lagerung des Gerätes das Öl aus dem Öltank ab und legen Sie etwas in den Gerätkörper, das austretendes Öl aufsaugen kann. ○ Füllen Sie das Öl nach ca. 10 Minuten Betriebszeit nach. (*variiert abhängig von den Schnittbedingungen)

4. Einsetzen des Akkus (Abb. 5)

Schieben Sie die Batterie wie auf Abb. 5 gezeigt fest ein bis sie hörbar einrastet. VORSICHT Setzen Sie die Akku sicher ein. Wenn der Akku nicht sicher befestigt ist, kann er sich lösen und eine Verletzung verursachen.

5. Funktionsprüfung der Kettenbremse (Abb. 17)

WARNUNG ○ Auch wenn die Kettenbremse eine Notstoppvorrichtung ist, ist sie nicht vollkommen zuverlässig. Gehen Sie vorsichtig vor, um die Gefahr eines Rückstoßes zu vermeiden. ○ Die Kettenbremse ist für Verwendung in Notfällen und für die Inbetriebnahme gedacht. Benutzen Sie sie nicht wahllos. ○ Reinigen Sie die Bremse regelmäßig, um eine beeinträchtigte Bewegung der Kettenbremse aufgrund einer Ansammlung von Sägemehl usw. zu vermeiden. ○ Die Kettenbremse ist ein wichtiges Bauteil, um einen sicheren Gebrauch zu gewährleisten. Wenn Sie irgendwelche Bedenken bezüglich des Betriebs der Kettenbremse haben, wenden Sie sich an Ihr autorisiertes HiKOKI-Kundendienstzentrum. Die Kettenbremse ist eine Notstoppvorrichtung, welche die Sägekette stoppt, wenn das Gerät einen Rückstoß usw. erleidet, um das Risiko zu reduzieren. (Siehe „Ursachen und Verhütung von Rückstoß“) Drücken Sie die Kettenbremse in die durch den Pfeil (

angezeigte Richtung, um die Kettenbremse zu aktivieren und die Sägekette anzuhalten. Um die Kettenbremse zu lösen, lassen Sie den Schalter los und ziehen Sie die Kettenbremse zurück. VORSICHT Die Kettenbremse funktioniert nur bei eingeschaltetem Gerät. Überprüfen Sie die Funktion der Kettenbremse an einem Ort, an dem sich keine Personen oder Hindernisse in der Nähe befi nden. (1) Drücken Sie den Schalter, während Sie den Entriegelungshebel schieben. (2) Sobald sich die Sägekette zu drehen beginnt, drücken Sie die Kettenbremse nach vorn in Richtung Sägekette. (3) Wenn die Sägekette stoppt, funktioniert die Kettenbremse so, wie sie sollte. Lassen Um die Bremse zu lösen, lassen Sie den Schalter los und ziehen Sie die Kettenbremse zurück.

6. Prüfen der Abgabe von Kettenöl (Abb. 18)

○ Wenn das Gerät eingeschaltet wird, schmiert das Kettenöl automatisch die Sägekette und das Schwert. ○ Wenn 2 bis 3 Minuten nach dem Start des Gerätes kein Öl auszutreten scheint, prüfen Sie, ob sich rund um den Kettenölausguss Sägemehl angesammelt hat. (Siehe „Reinigen des Kettenölausgusses“.) (Siehe „Prüfen des Kettenöls“.) LADESTAND-KONTROLLLEUCHTE Sie können den Ladestand des Akkus überprüfen, indem Sie den Schalter der Ladestand-Kontrollleuchte drücken, damit die Kontrollleuchte aufl euchtet. (Abb. 20, Tafel 3) Die Kontrollleuchte erlischt nach etwa 3 Sekunden, nachdem Sie den Schalter der Ladestand-Kontrollleuchte gedrückt haben. Die Ladestand-Kontrollleuchte dient nur als Orientierung, denn durch die Umgebungstemperatur und den Zustand des Akkus können geringe Diff erenzen auftreten. Die Ladestand-Kontrollleuchte kann auch von der abweichen, die an einem Werkzeug oder Ladegerät angebracht ist. (Der Akku ist nicht im Lieferumfang enthalten, separat erhältlich) Tafel 3 Status der Leuchte Verbleibende Akkuladung Leuchtet; Es verbleiben noch mehr als 75% der Akkuladung. Leuchtet; Es verbleiben noch 50%–75% der Akkuladung. Leuchtet; Es verbleiben noch 25%–50% der Akkuladung. Leuchtet; Es verbleiben noch weniger als 25% der Akkuladung. Blinkt; Der Akku ist fast leer. Laden Sie den Akku so schnell wie möglich wieder auf. Blinkt; Die Ausgabe wurde wegen hoher Temperatur unterbrochen. Entfernen Sie den Akku aus dem Werkzeug und lassen Sie ihn vollständig abkühlen. Blinkt; Die Ausgabe wurde wegen einer Störung oder Fehlfunktion unterbrochen. Das Problem kann durch den Akku verursacht worden sein, bitte wenden Sie sich an Ihren Händler. HINWEIS Starke Erschütterungen oder ein Zerbrechen der Schalttafel ist zu vermeiden. Dies kann zu Störungen führen. 00BookCS3625DCEU.indb3000BookCS3625DCEU.indb30 2022/12/0816:29:152022/12/0816:29:1531 Deutsch VORGANGSWEISEN BEIM SCHNEIDEN WARNUNG ○ Tragen Sie beim Arbeiten in Bäumen angemessenen Schutz an Augen, Kopf, Händen, Beinen und Armen sowie rutschfestes Schuhwerk. ○ Überprüfen Sie vor Inbetriebnahme, ob die Kettenbremse funktioniert. ○ Halten Sie bei der Benutzung das Gerät an den Griff en sicher mit beiden Händen fest. (Abb. 3) ○ Stellen Sie beim Schneiden von Holz auf dem Boden sicher, dass die Sägekette nicht auf das Holz aufstößt. Bei einem Rückschlag des Gerätes kann eine Verletzung die Folge sein. ○ Schalten Sie bei Unterbrechung oder Beendigung der Arbeit unbedingt das Gerät aus und entnehmen Sie den Akku aus dem Gerät. Überwachen Sie den Arbeitsplatz und den umgebenden Bereich stets und stellen Sie sicher, dass keine Gegenstände dort sind, die Verletzungen verursachen könnten. Sollten solche vorhanden sein, entfernen Sie diese im Voraus. Insbesondere wenn Sie sich einen Standplatz für die Arbeit einrichten, müssen Sie sich vergewissern, dass es keine Instabilität gibt und kein Gegenstand da ist, über den Sie stolpern könnten. Achten Sie beim Fällen von stehenden Bäumen immer sorgfältig auf die Richtung, in die der Baum fallen oder rollen wird und legen Sie einen sicheren Evakuierungsbereich und einen Fluchtweg für Sie selbst im Voraus fest. Sicherstellen, dass das Gerät ausgeschaltet ist Wenn die Speicherbatterie einsetzt wird, während der Schalter unwissentlich eingerastet wurde, kann das Gerät unerwartet starten, was zu einem Unfall führen kann. Einsetzen des Akkus (Abb. 5) Schieben Sie die Batterie wie auf Abb. 5 gezeigt fest ein bis sie hörbar einrastet. Einrasten des Schalters Vergewissern Sie sich, dass die Sägekette das Holz nicht berührt, rasten Sie den Schalter ein und beginnen Sie zu schneiden, sobald die Sägekette Geschwindigkeit aufgenommen hat. VORSICHT ○ Achten Sie beim Einschalten des Geräts unbedingt darauf, dass die Sägekette nicht Material oder irgend etwas anderes berührt. ○ Achten Sie bei der Benutzung des Gerätes sorgfältig darauf, dass die Sägekette kein anderes Material bzw. keinen anderen Gegenstand berührt. Insbesondere müssen Sie darauf achten, dass sie, wenn Sie mit dem Schneiden fertig sind, nicht den Boden berührt. HINWEIS Füllen Sie den Öltank frühzeitig nach, um zu verhindern, dass das Öl ausgeht.

1. Allgemeine Vorgangsweisen beim Schneiden

(1) Schalten Sie die Säge ein und halten Sie sie dabei in geringer Entfernung vom Holz, das geschnitten werden soll. Beginnen Sie mit dem Sägen erst, wenn das Gerät seine volle Geschwindigkeit erreicht hat. (2) Beim Sägen eines schmalen Holzstücks drücken Sie den unteren Teil des Schwerts gegen das Holz und sägen nach unten, wie in Abb. 21 gezeigt. (3) Wenn Sie ein dickes Holzstück sägen, drücken Sie den Dorn am vorderen Teil des Geräts gegen das Holz und schneiden Sie es mit einer Hebelwirkung, wobei Sie den Dorn als Drehpunkt verwenden, wie in Abb. 22 gezeigt. (4) Wenn Sie Holz horizontal schneiden, drehen Sie den Gerätkörper nach rechts, sodass das Schwert darunter ist, und halten die obere Seite des vorderen Griff s mit Ihrer linken Hand. Halten Sie das Schwert horizontal und setzen Sie den Dorn, der sich vorne am Gerät befi ndet, am Baumstamm an. Benutzen Sie den Dorn als Drehpunkt und schneiden Sie in das Holz, indem Sie den hinteren Griff nach rechts drehen (Abb. 23) (5) Wenn Sie von unten in Holz schneiden, berühren Sie das Holz leicht mit dem oberen Teil des Schwerts. (Abb. 24) (6) Sorgen Sie dafür, dass Sie neben dem sorgfältigen Studium der Gebrauchsanleitung vor dem Gebrauch des Gerätes auch praktische Anleitung in der Handhabung der Kettensäge erhalten, oder zumindest mit der Kettensäge üben, indem Sie Längen von Rundholz auf einem Sägebock abschneiden. (7) Stützen Sie beim Schneiden von Baumstämmen oder Balken, die nicht abgestützt sind, diese ordentlich ab, indem Sie sie beim Schneiden mit einem Sägebock oder einer anderen geeigneten Methode unbeweglich machen. VORSICHT ○ Beim Schneiden von Holz von unten besteht die Gefahr, dass der Gerätkörper zum Benutzer zurückgeschoben wird, wenn die Kette stark auf das Holz triff t. ○ Schneiden Sie das Holz, wenn sie von unten beginnen, nicht ganz durch, da die Gefahr besteht, dass das Schwert hoch fl iegt und außer Kontrolle gerät, wenn der Schnitt beendet ist. ○ Verhindern Sie immer, dass die laufende Kettensäge den Boden oder Drahtzäune berührt.

2. Schneiden von Ästen

(1) Schneiden von Ästen von einem stehenden Baum: Ein dicker Ast sollte zuerst an einem Punkt abgeschnitten werden, der vom Baumstamm entfernt liegt. Schneiden Sie ihn zuerst zu einem Drittel von unten an und brechen Sie dann den Ast von oben ab. Zum Schluss schneiden Sie den verbleibenden Teil des Astes bündig am Baumstamm ab. (Abb. 25) VORSICHT ○ Achten Sie immer darauf, nicht von fallenden Ästen getroff en zu werden. ○ Seien Sie immer auf einen Rückstoß der Kettensäge gefasst. (2) Schneiden von Ästen an gefällten Bäumen: Schneiden Sie zuerst Äste ab, die nicht den Boden berühren, erst dann die, welche den Boden berühren. Wenn sie dicke Äste abschneiden, die den Boden berühren, schneiden Sie diese zuerst von oben halb durch und brechen Sie dann den Ast von unten ab. (Abb. 26) VORSICHT ○ Wenn Sie Äste, die den Boden berühren, abschneiden, müssen Sie vorsichtig sein, damit sich das Schwert nicht durch Druck festklemmt. ○ Hüten Sie sich in der Endphase des Schnittes vor einem plötzlichen Rollen des Baumstamms.

3. Schneiden von Baumstämmen

Beim Schneiden eines Baumstamms in der in Abb. 27 gezeigten Stellung schneiden Sie ihn zuerst etwa zu einem Drittel von unten und dann von oben ganz durch. Beim Schneiden eines Baumstamms, der eine Bodenvertiefung überbrückt wie in Abb. 28 gezeigt, schneiden Sie zuerst etwa zu einem Drittel von oben und dann von unten nach oben ganz durch. 00BookCS3625DCEU.indb3100BookCS3625DCEU.indb31 2022/12/0816:29:152022/12/0816:29:1532 Deutsch

SCHÄRFEN DER KETTENKLINGE

WARNUNG Schalten Sie zur Vermeidung von Unfällen unbedingt den Schalter aus und entnehmen Sie den Akku aus dem Gerät. VORSICHT Tragen Sie beim Hantieren mit der Sägekette immer Handschuhe. HINWEIS Schärfen Sie die Sägekette und stellen Sie den Tiefenbegrenzer auf die Mitte des Schwerts ein, während die Sägekette am Hauptgerät befestigt ist. Wenn die Schärfe von Sägeketten nachlässt, werden der Motor und jeder Teil des Gerätkörpers belastet und die Effi zienz nimmt ab. Für eine optimale Leistung des Gerätes ist eine häufi ge Wartung notwendig, um die Sägekette scharf zu halten.

1. Schärfen der Klinge

Verwenden Sie eine Rundfeile mit 4 mm Durchmesser. Die Rundfeile sollte so gegen die Kettenschneide gehalten werden, dass ein Fünftel ihres Durchmessers über die Oberseite der Schneide hinausragt, wie in Abb. 31 gezeigt. Schärfen Sie die Schneiden, indem Sie die Rundfeile in einem Winkel von 30° zum Schwert halten, wie in Abb. 32 gezeigt. Feilen Sie die Schneiden, indem Sie die Rundfeile vorsichtig in Richtung des Griff s drücken. Achten Sie darauf, dass die Rundfeile die Sägekette nicht berührt, wenn Sie die Feile zurückziehen. Stellen Sie sicher, dass alle Sägeschneiden im gleichen Winkel gefeilt werden, da sonst die Schnitteffi zienz des Werkzeugs beeinträchtigt wird. Geeignete Winkel zum korrekten Schärfen der Schneiden sind in Abb. 33 dargestellt. (Die Rundfeile ist separat erhältlich.)

2. Einstellen des Tiefenbegrenzers

WARNUNG ○ Schleifen Sie weder den oberen Teil des Dämpfergurts noch das Dämpfertreibglied und verursachen Sie auch keine Verformung der genannten Teile. ○ Die Einstellung der Tiefenbegrenzer muss zu den festgelegten Abmessungen und Formen passen, andernfalls kann sich das Rückschlagrisiko erhöhen und eine Verletzung verursachen. Befestigungband des Stoßfängers Dämpfertreibglied Die Tiefenbegrenzer müssen alle gleich eingestellt sein, da mit ihnen die Tiefe an der Stelle eingestellt wird, an der die Schneide in das Holz eindringt. Denken Sie beim Schärfen der Sägekette daran, den Tiefenbegrenzer bei jedem zweiten oder dritten Durchgang zu überprüfen. (Abb. 34) Legen Sie einen Verbinder für den Tiefenbegrenzer auf die Sägekette, der Begrenzer muss in der Nut sichtbar sein, und feilen Sie mit einer Flachfeile diesen Bereich aus dem Tiefenbegrenzerverbinder. (Abb. 35) (Tiefenbegrenzerverbinder und Flachfeile sind separat erhältlich.) Runden Sie nach dem Ausfeilen des Tiefenbegrenzers die Vorderseite des Tiefenbegrenzers so ab, wie sie war. (Abb. 36) Nach dem Schärfen der Sägekette legen Sie diese in Kettenöl, um die Feilspäne abzuwaschen. VORSICHT ○ Stellen Sie sicher, dass sich das Schwert nicht durch den Druck im Baumstamm verklemmt. ○ Bei der Arbeit auf einem Abhang müssen Sie unbedingt bergauf oberhalb des Baumstamms stehen. Wenn Sie bergab unterhalb stehen, kann der abgeschnittene Baumstamm auf Sie zu rollen.

4. Sägen eines fl ach liegenden Baumstamms

Stellen Sie sicher, dass der Baumstamm stabil ist. Drücken Sie die Spitze gegen den Stamm. Verwenden Sie die Spitze als Stützpunkt, über den der Griff angehoben werden kann, um das Sägen zu erleichtern. (Abb. 29)

5. Sägen eines Baumstamms, der an beiden Enden

abgestützt wird Sägen Sie zunächst bis zu einer Tiefe von etwa einem Drittel von oben, und sägen Sie anschließend von unten, um den Schnitt abzuschließen. Das Schwert kann im Sägeschnitt stecken bleiben, wenn Sie versuchen, den Stamm ganz von oben durchzusägen. (Abb. 30) Vorsichtsmaßnahme für Schneidearbeit Für Arbeiten in großem Maßstab oder durchgehende Arbeit Dieses Gerät ist mit einer Überhitzungsschutzschaltung zum Schutz der Elektronikkomponenten ausgestattet, die den Akkumulator steuern. Bei andauerndem Gebrauch oder während des Betriebs unter hohen Belastungen, wie sie durch Druck auf das Werkzeug entstehen, steigt die Temperatur des Werkzeugs an und löst schließlich die Überhitzungsschutzschaltung aus, die das Werkzeug abschaltet. Falls dies geschieht, das Gerät eine Zeit lang abkühlen lassen. Wenn das Gerät abgekühlt ist, kann es wieder verwendet werden. Wenn ein Auswechseln des Akkus während einer länger andauernden Betätigung des Geräts erforderlich ist, das Gerät ca. 15 Minuten ruhen lassen. Greif-/Andruckkraft einer Kettensäge Halten Sie die Kettensäge immer mit sicherem Griff . Üben Sie außerdem nicht mehr Kraft auf die Kettensäge auf als notwendig. Beim Schneiden wird die Ausübung von zusätzlicher Kraft auf die Kettensäge die Schnittgeschwindigkeit nicht beschleunigen. Es wird nur den Motor belasten, die Leistung beeinträchtigen und den Motor oder das Schwert beschädigen und Fehlfunktionen verursachen. Benutzen Sie das Gerät in dem Bereich, in dem die Sägekette eine vernünftige Geschwindigkeit hat. Insbesondere wenn die Sägekette aufgrund übermäßiger Kraftanwendung stoppt (eingeklemmt wird), kann das eine Verletzung oder einen Ausfall des Gerätes verursachen. Kettenfangbolzen ○ Der Kettenfangbolzen sitzt an der Motoreinheit unterhalb der Kette und hat die Aufgabe, eine gerissene Kette aufzufangen, so dass sie den Bediener nicht verletzt. ○ Tauschen Sie die Sägekette, wenn sie abgenutzt ist, gegen eine neue aus. Hinweise dazu fi nden Sie in „Montieren (Austauschen) der Sägekette“ 00BookCS3625DCEU.indb3200BookCS3625DCEU.indb32 2022/12/0816:29:152022/12/0816:29:1533 Deutsch Wenn die Feilspäne nicht entfernt werden, werden sich die Sägekette und das Schwert bei Gebrauch rasch abnutzen. Der Tiefenbegrenzerverbinder kann auch zum Abrichten mit einer Rundfeile benutzt werden. (Abb. 37)

WARTUNG UND INSPEKTION

Führen Sie nach der Arbeit eine Inspektion und Wartung jedes Teils durch, bevor Sie das Gerät wegräumen. WARNUNG Schalten Sie bei Wartungs- und Kontrollarbeiten unbedingt das Gerät aus und entnehmen Sie den Akku aus dem Gerät. VORSICHT Tragen Sie beim Hantieren mit der Sägekette immer Handschuhe.

1. Inspektion von Sägeketten

○ Inspizieren Sie die Sägekette gelegentlich. Tauschen Sie sie, falls Anomalien vorhanden sind, gegen eine neue aus. Hinweise dazu fi nden Sie in „Montieren (Austauschen) der Sägekette“. ○ Prüfen Sie die Spannung der Sägekette und überprüfen Sie, ob sie korrekt angezogen ist. ○ Stellen Sie die Benutzung des Gerätes ein, wenn die Sägekette stumpf wird, und schärfen Sie sie wie in „Schärfen der Kettenklinge“ beschrieben. ○ Schmieren Sie die Sägekette und das Schwert nach Gebrauch sorgfältig, um sie vor Rost zu schützen. HINWEIS Beachten Sie bei der Reinigung der Seitenabdeckung, des Kettenrads, des Kettenölauslaufs und des Führungsschwerts das Verfahren „Montage (Austausch) der Sägekette“ und entfernen Sie die Sägekette.

2. Reinigen der Seitenabdeckung und des

Kettenrads (Abb. 38) Entfernen Sie alle Späne und den Staub, die sich in den Teilen abgesetzt haben.

3. Reinigen des Kettenölausgusses (Abb. 39)

Entfernen Sie vor dem Reinigen des Kettenölausgusses die seitliche Abdeckung und das Schwert.

4. Reinigen des Schwertes (Abb. 40)

Wenn Sägemehl und Ähnliches in der Auskehlung des Schwertes oder im Ölausguss verklumpt, kann das Öl nicht fl ießen, was zu einem Ausfall des Gerätes führen kann. Nehmen Sie das Schwert ab und reinigen Sie es nach Gebrauch und beim Austauschen der Sägekette von allem Sägemehl, das in der Auskehlung verklumpt ist. (Hinweise fi nden Sie auf „Montieren (Austauschen) der Sägekette“.)

5. Reinigen der Kettenbremse (Abb. 41)

Verwenden Sie eine Bürste, um Späne aus dem Spalt zum Sägengehäuse zu entfernen.

6. Überprüfung des Kettenfängers (Abb. 42)

Der Kettenfänger schützt den Bediener davor, von der Sägekette getroff en zu werden, wenn sich die Kette löst oder abgetrennt wird. Der Kettenfänger ist in die Seitenabdeckung integriert. Vergewissern Sie sich, dass der Kettenfänger nicht beschädigt ist.

7. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

8. Wartung des Motors

Die Motorwicklung ist das „Herz” dex Elek trowerk zeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

9. Reinigung des Akkufachs und des Akkus (Abb. 43)

WARNUNG Tragen Sie beim Reinigen mit einer Druckluftpistole eine Schutzbrille und eine Staubmaske. Andernfalls besteht die Gefahr des Einatmens oder der Exposition der Augen gegenüber Schmutz oder Staub. Verwenden Sie eine Bürste oder Druckluftpistole, um Späne oder Staub zu entfernen und die Säge sauber zu halten. HINWEIS ○ Wenn sich während der Verwendung Späne und Staub ansammeln, kann es zu einem Herunterfallen des Akkus oder anderen Unfällen kommen. Wenn sich Späne und Staub ansammeln, können außerdem Fehlfunktionen auftreten, einschließlich eines fehlerhaften Kontakts zwischen dem Akku und den Anschlüssen. ○ Vergewissern Sie sich nach der Reinigung, dass sich der Akku leicht abnehmen und wieder am Gerät anbringen lässt.

Sollte sich Flecken auf der Kettensäge befi nden, wischen Sie diese mit einem weichen, trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Benutzen Sie keine chlorhaltigen Lösungsmittel, Benzin, oder Lackverdünner, da diese Kunststoff schmelzen.

○ Reinigen Sie alle Teile gründlich. Bestreichen Sie die Metallteile mit einer dünnen Schicht Korrosionsschutzmittel. ○ Reparieren Sie beschädigte Teile, bevor Sie die Säge lagern. ○ Wenn Sie das Gerät lagern, führen sie eine Reinigung und Wartung jedes Teils durch und bringen sie das Kettengehäuse am Schwert an. ○ Das Elektrowerkzeug und den Akku an einem Ort mit einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern. HINWEIS Aufbewahren von Lithium-Ionen Akkus Vergewissern Sie sich, dass die Lithium-Ionen Akkus voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes zwei- bis fünfmaliges Aufl aden und Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. 00BookCS3625DCEU.indb3300BookCS3625DCEU.indb33 2022/12/0816:29:152022/12/0816:29:1534 Deutsch Wichtiger Hinweis zu den Batterien für Akku- Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN62841 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. CS3625DC Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 89 dB (A) Messunsicherheit K: 3 dB (A) CS3630DC Gemessener A-gewichteter Schallpegel: 98 dB (A) Gemessener A-gewichteter Schalldruck: 88 dB (A) Messunsicherheit K: 3 dB (A) Bei der Arbeit immer einen Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN62841. CS3625DC

Messunsicherheit K = 1,5 m/s

Messunsicherheit K = 1,5 m/s

Der ausgewiesene Gesamtschwingungswert und der angegebene Geräuschemissionswert wurden gemäß eines standardisierten Testverfahrens gemessen und können beim Vergleich eines Werkzeugs mit einem anderen verwendet werden. Sie können auch für eine Vorabeinschätzung der Exposition genutzt werden. WARNUNG ○ Die Schwingungs- und Geräuschemissionen während des tatsächlichen Gebrauchs des Elektrowerkzeugs können vom angegebenen Gesamtwert abweichen, je nachdem, wie das Werkzeug verwendet wird, insbesondere abhängig von der Art des bearbeiteten Werkstücks; und ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HiKOKI sind änderungen der hierin gemachten technischen Angaben vorbehalten. 00BookCS3625DCEU.indb3400BookCS3625DCEU.indb34 2022/12/0816:29:152022/12/0816:29:1535 Deutsch

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI-Kundendienstzentrum. Symptom Mögliche Ursache Abhilfe Der Motor läuft hörbar, aber die Sägekette… ○ bewegt sich nicht ○ bewegt sich nicht frei Die Kettenbremse kann aktiviert sein. Lösen Sie die Kettenbremse, indem Sie den Hebel zu sich heranziehen. Die Sägekette ist zu stark gespannt. Prüfen Sie die Spannung der Sägekette, und wenn sie zu stark gespannt ist, lockern Sie die Spannung. Die Sägekette springt aus dem Kettenzahnrad heraus. Überprüfen Sie, ob die Sägekette richtig in das Kettenrad eingreift. Im Inneren der Seitenabdeckung…

• ist Sägemehl eingeklemmt

• hat sich ein Fremdkörper verfangen Reinigen Sie die Seitenabdeckung. In der Auskehlung des Schwertes…

• fl ießt kein Öl Reinigen Sie die Auskehlung des Schwertes und das Ölloch. Vergewissern Sie sich, dass Öl im Öltank ist, und füllen Sie erforderlichenfalls nach. Schlechte Schärfe Die Sägekette…

• ist abgenutzt, oder die Klinge ist gebrochen

EG-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, dass die durch den Typ und den spezifi schen Identifi zierungscode *1) identifi zierte Akku-Kettensäge allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten. Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen. 2000/14/EG CS3625DC, CS3630DC Gemessener Schallleistungspegel: 98 dB Garantierter Schallleistungspegel: 101 dB Benannte Stelle (2006/42/EG): 0158 DEKRA Testing and Certifi cation GmbH Handwerkstraße 15 70565 Stuttgart, Deutschland hat eine EG- konforme Prüfung durchgeführt und das Prüfungszertifi kat vom Typ EG Nr. 4821002.22003 gemäß Anhang IX ausgestellt. Die Erklärung gilt für die an dem Produkt angebrachte CE-Kennzeichnung.
