Τύπος προϊόντος	Ασύρματος κόφτης οπλισμού
Μάρκα	HiKOKI
Μοντέλο	CF18DSL
Ονομαστική τάση	18 V
Μέγιστη ικανότητα κοπής	Έως 16 mm διάμετρο
Ταχύτητα κοπής	4 δευτερόλεπτα
Μέγιστη σκληρότητα ράβδου	Αντοχή εφελκυσμού 490 N/mm²
Γωνία περιστροφής κεφαλής	345°
Διαστάσεις (Μ × Π × Υ)	370 × 90 × 306 mm (χωρίς πλευρική λαβή)
Βάρος (με μπαταρία BSL1850)	6,6 kg
Τροφοδοσία	Μπαταρία ιόντων λιθίου 18 V (μοντέλο BSL1850)
Φορτιστής	UC18YFSL
Χρόνος φόρτισης (μπαταρία 5,0 Ah)	Περίπου 75 λεπτά
Εύρος θερμοκρασίας φόρτισης	0°C έως 50°C
Στάθμη ηχητικής πίεσης	86 dB(A)
Στάθμη ηχητικής ισχύος	97 dB(A)
Τιμή εκπομπής κραδασμών	2,5 m/s² (κοπή ράβδου χάλυβα)
Παρεχόμενα αξεσουάρ	Κλειδί άλεν 4 mm, κλειδί άλεν 5 mm, πλακέ κλειδί, υδραυλικό λάδι, κ.λπ.
Συντήρηση	Ελέγξτε τον όγκο υδραυλικού λαδιού, αντικαταστήστε τα καρβουνάκια, καθαρίστε το εξωτερικό.
Ασφάλεια	Φοράτε πάντα γυαλιά ασφαλείας· αποφεύγετε γυμνές φλόγες· κρατάτε τα χέρια μακριά από το μπλοκ κοπής.

Συχνές ερωτήσεις - CF18DSL HiKOKI

Πώς φορτίζω την μπαταρία του HiKOKI CF18DSL;

Συνδέστε τον φορτιστή UC18YFSL σε μια πρίζα, στη συνέχεια τοποθετήστε την μπαταρία BSL1850 στον φορτιστή. Η κόκκινη λυχνία αναβοσβήνει κατά τη φόρτιση και παραμένει σταθερά αναμμένη όταν ολοκληρωθεί η φόρτιση. Ο χρόνος φόρτισης για μπαταρία 5,0 Ah είναι περίπου 75 λεπτά.

Ποια είναι η μέγιστη ικανότητα κοπής του CF18DSL;

Η μέγιστη ικανότητα κοπής είναι 16 mm διάμετρο για ράβδους χάλυβα με αντοχή εφελκυσμού έως 490 N/mm². Η ταχύτητα κοπής είναι περίπου 4 δευτερόλεπτα.

Πώς αλλάζω το μπλοκ κοπής;

Αφαιρέστε πρώτα την μπαταρία. Χρησιμοποιήστε το κλειδί άλεν 4 mm που παρέχεται για να χαλαρώσετε το μπουλόνι στερέωσης του μπλοκ κοπής. Αφαιρέστε το φθαρμένο μπλοκ, στη συνέχεια τοποθετήστε ένα νέο μπλοκ προσανατολίζοντας την επιθυμητή λεπίδα. Σφίξτε καλά το μπουλόνι. Ελέγξτε ότι το μπλοκ είναι καλά στη θέση του πριν από τη χρήση.

Τι κάνω αν το εργαλείο σφίξει μια ράβδο και δεν κόβει εντελώς;

Εάν η ράβδος παραμείνει σφηνωμένη, αφήστε αμέσως τον διακόπτη. Χρησιμοποιήστε το πλακέ κλειδί για να περιστρέψετε τη βίδα ρύθμισης της βαλβίδας εξαγωγής (Εικ. 8 του εγχειριδίου) για να ελευθερώσετε τη ράβδο. Μετά από αυτό, ελέγξτε την κατάσταση της λεπίδας του μπλοκ κοπής και αντικαταστήστε την εάν χρειάζεται.

Πώς ελέγχω τη στάθμη υδραυλικού λαδιού;

Πριν από κάθε χρήση, ελέγξτε τον όγκο υδραυλικού λαδιού στο περίβλημα της αντλίας. Αφαιρέστε το καπάκι λαδιού και βεβαιωθείτε ότι το λάδι φτάνει στο ενδεικνυόμενο επίπεδο. Εάν η στάθμη είναι χαμηλή, προσθέστε γνήσιο υδραυλικό λάδι HiKOKI (ισοδύναμο ISO VG46). Προσοχή: το εργαλείο πρέπει να είναι κρύο.

Πότε πρέπει να αντικαθίστανται τα καρβουνάκια;

Τα καρβουνάκια είναι αναλώσιμα εξαρτήματα. Ελέγχετέ τα τακτικά: εάν το μήκος του καρβουνιού είναι κοντά στο όριο φθοράς (σημειωμένο στο καρβουνάκι), αντικαταστήστε τα με νέα καρβουνάκια HiKOKI κωδικός 999100. Για την αντικατάσταση, αφαιρέστε το καπάκι του καρβουνιού και τοποθετήστε το νέο καρβουνάκι ευθυγραμμίζοντας την καρφίτσα με το τμήμα επαφής.

Ποια αξεσουάρ παρέχονται με το CF18DSL;

Η συσκευασία περιέχει την κύρια μονάδα, ένα κλειδί άλεν 4 mm, ένα κλειδί άλεν 5 mm, ένα πλακέ κλειδί, ένα μπουκάλι υδραυλικού λαδιού, την μπαταρία BSL1850 και τον φορτιστή UC18YFSL. Συμπεριλαμβάνεται επίσης η πλευρική λαβή.

Πώς συντηρώ το εργαλείο μετά τη χρήση;

Φοράτε δερμάτινα γάντια και καθαρίστε τα μεταλλικά σωματίδια γύρω από το έμβολο. Ελέγξτε την κατάσταση της λεπίδας του μπλοκ κοπής. Σκουπίστε το εξωτερικό με ένα μαλακό, στεγνό πανί ή λίγο σαπουνόνερο. Φυλάξτε το εργαλείο σε ξηρό μέρος, μακριά από σκόνη, σε θερμοκρασία κάτω από 40°C.

Ποια είναι τα βασικά μέτρα ασφαλείας;

Φοράτε πάντα γυαλιά ασφαλείας και κράνος. Μη φοράτε φαρδιά ρούχα. Κρατάτε τα χέρια μακριά από το μπλοκ κοπής. Μην καπνίζετε κατά τη χρήση ή την πλήρωση υδραυλικού λαδιού. Βεβαιωθείτε ότι η μπαταρία είναι καλά κλειδωμένη πριν από τη χρήση. Μην κόβετε ποτέ περισσότερες από μία ράβδους ταυτόχρονα.

Πώς αποθηκεύω την μπαταρία ιόντων λιθίου μακροπρόθεσμα;

Πριν από παρατεταμένη αποθήκευση (πάνω από 3 μήνες), φορτίστε πλήρως την μπαταρία. Φυλάξτε την σε δροσερό και ξηρό μέρος, μακριά από άμεσο ηλιακό φως. Εάν η μπαταρία παραμείνει με χαμηλή φόρτιση για αρκετούς μήνες, μπορεί να χάσει τη χωρητικότητά της. Εναλλάξτε μερικούς κύκλους φόρτισης/χρήσης για να την αναζωογονήσετε εάν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CF18DSL HiKOKI

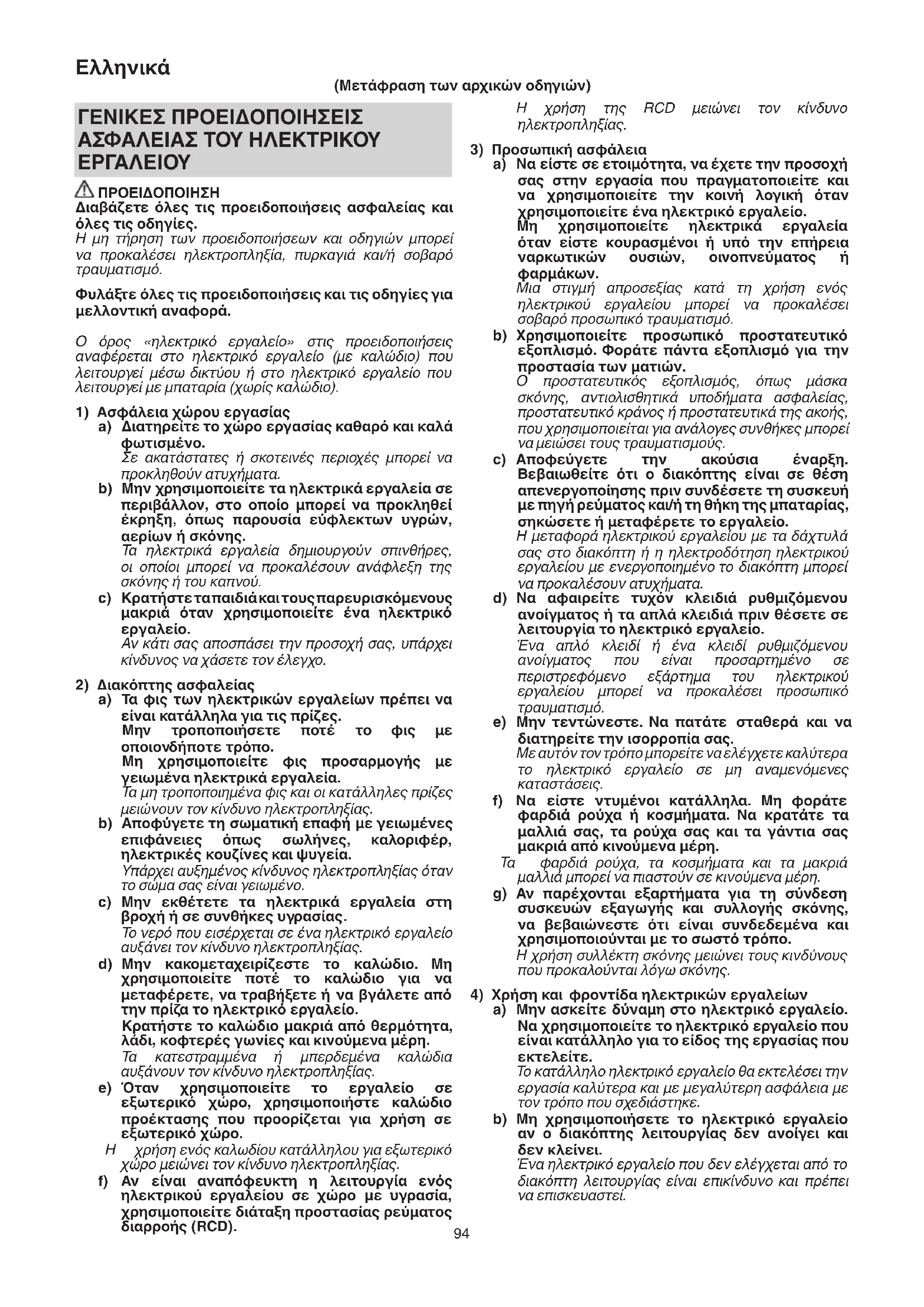

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΤΟΥ ΗΛΕΚΤΡΙΚΟΥ ΕΡΓΑΛΕΙΟΥ

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Διαβάζετε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

Ο όρος «ηλεκτρικό εργαλείο» στις προειδοποιήσεις αναφέρεται στο ηλεκτρικό εργαλείο (με καλώδιο) που λειτουργεί μέσω δικτύου ή στο ηλεκτρικό εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1) Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο.
Σε ακατάστατες ή σκοτεινές περιοχές μπορεί να προκληθούν ατυχήματα.
b) Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον, στο οποίο μπορεί να προκληθεί έκρηξη, όπως παρουσία εύφλεκτων υγρών, αερίων ή σκόνης.
Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες, οι οποίοι μπορεί να προκαλέσουν ανάφλεξη της σκόνης ή του καπνού.
c) Κρατήστεταπαιδιάκαιτουςπαρευρισκόμενους μακριά όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Αν κάτι σας αποσπάσει την προσοχή σας, υπάρχει κίνδυνος να χάσετε τον έλεγχο.

2) Διακόπτης ασφαλείας

a) Τα φις των ηλεκτρικών εργαλείων πρέπει να είναι κατάλληλα για τις πρίζες.
Μην τροποποιήσετε ποτέ το φις με οποιονδήποτε τρόπο.
Μη χρησιμοποιείτε φις προσαρμογής με γειωμένα ηλεκτρικά εργαλεία.
Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφύγετε τη σωματική επαφή με γειωμένες επιφάνειες όπως σωλήνες, καλοριφέρ, ηλεκτρικές κουζίνες και ψυγεία.
Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σωμα σας είναι γειωμένο.

c) Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή σε συνθήκες υγρασίας.

Το νερό που εισέρχεται σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να βγάλετε από την πρίζα το ηλεκτρικό εργαλείο.

Κρατήστε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές γωνίες και κινούμενα μέρη.

Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν χρησιμοποιείτε το εργαλείο σε εξωτερικό χώρο, χρησιμοποιήστε καλώδιο προέκτασης που προορίζεται για χρήση σε εξωτερικό χώρο.

Η χρήση ενός καλωδίου κατάλληλου για εξωτερικό χώρο μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία ενός ηλεκτρικού εργαλείου σε χώρο με υγρασία, χρησιμοποιείτε διάταξη προστασίας ρεύματος διαρροής (RCD).

Η χρήση της RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3) Προσωπική ασφάλεια

a) Να είστε σε ετοιμότητα, να έχετε την προσοχή σας στην εργασία που πραγματοποιείτε και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε ένα ηλεκτρικό εργαλείο.
Μη χρησιμοποιείτε ηλεκτρικά εργαλεία όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων.
Μια στιγμή απροσεξίας κατά τη χρήση ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

b) Χρησιμοποιείτε προσωπικό προστατευτικό εξοπλισμό. Φοράτε πάντα εξοπλισμό για την προστασία των ματιών.

Ο προστατευτικός εξοπλισμός, όπως μάσκα σκόνης, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή προστατευτικά της ακοής, που χρησιμοποιείται για ανάλογες συνθήκες μπορεί να μειώσει τους τραυματισμούς.

c) Αποφεύγετε την ακούσια έναρξη. Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση απενεργοποίησης πριν συνδέσετε τη συσκευή με πηγή ρεύματος και/ή τη θήκη της μπαταρίας, σηκώσετε ή μεταφέρετε το εργαλείο.

Η μεταφορά ηλεκτρικού εργαλείου με τα δάχτυλά σας στο διακόπτη ή η ηλεκτροδότηση ηλεκτρικού εργαλείου με ενεργοποιημένο το διακόπτη μπορεί να προκαλέσουν ατυχήματα.

d) Να αφαιρείτε τυχόν κλειδιά ρυθμιζόμενου ανοίγματος ή τα απλά κλειδιά πριν θέσετε σε λειτουργία το ηλεκτρικό εργαλείο.

Ένα απλό κλειδί ή ένα κλειδί ρυθμιζόμενου ανοίγματος που είναι προσαρτημένο σε περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου μπορεί να προκαλέσει προσωπικό τραυματισμό.

e) Μην τεντώνεστε. Να πατάτε σταθερά και να διατηρείτε την ισορροπία σας.

Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Να είστε ντυμένοι κατάλληλα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Να κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα μέρη.

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να πιαστούν σε κινούμενα μέρη.

g) Αν παρέχονται εξαρτήματα για τη σύνδεση συσκευών εξαγωγής και συλλογής σκόνης, να βεβαιώνεστε ότι είναι συνδεδεμένα και χρησιμοποιούνται με το σωστό τρόπο.

Η χρήση συλλέκτη σκόνης μειώνει τους κινδύνους που προκαλούνται λόγω σκόνης.

4) Χρήση και φροντίδα ηλεκτρικών εργαλείων

a) Μην ασκείτε δύναμη στο ηλεκτρικό εργαλείο. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο που είναι κατάλληλο για το είδος της εργασίας που εκτελείτε.

Το κατάλληλο ηλεκτρικό εργαλείο θα εκτελέσει την εργασία καλύτερα και με μεγαλύτερη ασφάλεια με τον τρόπο που σχεδιάστηκε.

b) Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο διακόπτης λειτουργιας δεν ανοίγει και δεν κλείνει.

'Ενα ηλεκτρικό εργαλείο που δεν ελέγχεται από το διακόπτη λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αποσυνδέετε το βύσμα από την πηγή ισχύος και/ή τη θήκη μπαταρίας από το ηλεκτρικό εργαλείο πριν προβείτε σε ρυθμίσεις, αλλαγή εξαρτήματος ή αποθήκευση του ηλεκτρικού εργαλείου.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο λανθασμένης εκκίνησης του ηλεκτρικού εργαλείου.

d) Άποθηκεύετε τα εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά και μην αφήνετε τα άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή με αυτές τις οδηγίες να χρησιμοποιούν το ηλεκτρικό εργαλείο.

Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων ατόμων.

e) Πραγματοποιείτε συντήρηση στα ηλεκτρικά εργαλεία. Να ελέγχετε την ευθυγράμμισή τους ή το μπλοκάρισμα των κινούμενων μερών, τη θραύση των εξαρτημάτων και οποιαδήποτε άλλη κατάσταση που ενδέχεται να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου.

Σε περίπτωση βλάβης, το ηλεκτρικό εργαλείο πρέπει να επισκευαστεί πριν χρησιμοποιηθεί.

Πολλά ατυχήματα προκαλούνται από ηλεκτρικά εργαλεία που δεν έχουν συντηρηθεί σωστά.

f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Τα κατάλληλα συντηρημένα εργαλεία κοπής με κοφτερές άκρες μπλοκάρουν πιο δύσκολα και ελέγχονται πιο εύκολα.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα μέρη κ.τ.λ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την εργασία που θα εκτελέσετε.

Η χρήση του ηλεκτρικού εργαλείου για εργασίες πέρα από εκείνες για τις οποίες προορίζεται, ενδέχεται να δημιουργήσει κινδύνους.

5) Εργαλείο μπαταρίας – χρήση και φροντίδα

a) Η επαναφόρτιση να πραγματοποιείται μόνο μέσω του φορτιστή που έχει καθοριστεί από τον κατασκευαστή.

Ο φορτιστής που είναι κατάλληλος για ένα τύπο μπαταρίας. ενδέχεται να προκαλέσει κίνδυνο πυρκαγιάς όταν χρησιμοποιείται με άλλου τύπου θήκη μπαταριών.

b) Χρησιμοποιήστε ηλεκτρικά εργαλεία μόνο με τις ειδικά καθορισμένες θήκες μπαταριών.

Η χρήση οποίουδήποτέ άλλου τύπου θήκης μπαταριών ενδέχεται να προκαλέσει τραυματισμό και πυρκαγιά.

c) Όταν η θήκη μπαταριών είναι εκτός χρήσης, φυλάξτε την μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μεταλλικά αντικείμενα μικρού μεγέθους που μπορούν να συνδέσουν τον ένα ακροδέκτη με τον άλλο.

Αν τοποθετήσετε μαζί τους ακροδέκτες μπαταριών ενδέχεται να προκληθούν εγκαύματα ή πυρκαγιά.

d) Υπό καταχρηστικές συνθήκες, ενδέχεται να εκτοξευτεί υγρό από την μπαταρία. Αποφύγετε την επαφή. Σε περίπτωση επαφής με το υγρό από σφάλμα, ξεπλύνετε με νερό. Άν το υγρό έρθει σε επαφή με τα μάτια, ξεπλύνετε με νερό και ζητήστε ιατρική βοήθεια.

Το υγρό που εκτοξεύεται από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα.

6) Σέρβις

a) Να δίνετε το ηλεκτρικό εργαλείο για σέρβις σε κατάλληλα εκπαιδευμένα άτομα και να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Με αυτόν τον τρόπο είστε σίγουροι για την ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΦΥΛΑΞΗ

Μακριά από τα παιδιά και τους αναπήρους.

Όταν δεν χρησιμοποιούνται, τα εργαλεία πρέπει να φυλάζονται μακριά από τα παιδιά και τους αναπήρους.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟΝ ΑΣΥΡΜΑΤΟ ΚΟΦΤΗ ΧΑΛΥΒΔΙΝΩΝ ΡΑΒΔΩΝ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

1. Μην αναλαμβάνετε εργασίες που υπερβαίνουν τις δυνατότητες κοπής αυτού του εργαλείου όπως αναφέρονται στη στήλη προδιαγραφών. Επίσης, μην κόβετε σκληρά υλικά των οποίων η εφελκυστική αντοχή υπερβαίνει τα 490 N/mm². Εάν το κάνετε αυτό, μπορεί να προκληθεί τραυματισμός από εκτινασσόμενα θραύσματα.

Χαλύβδινη ράβδος

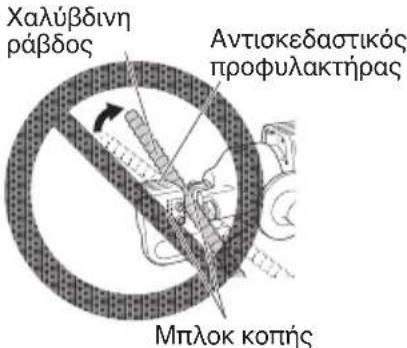

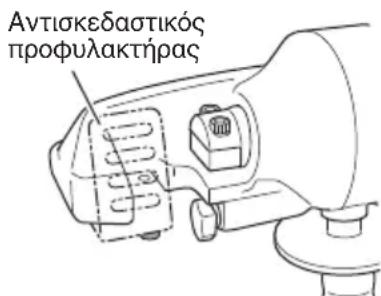

1. Βεβαιωθείτε ότι χρησιμοποιείτε το προϊόν με τον αντισκεδαστικό προφυλακτήρα πάντοτε τοποθετημένο. Ποτέ μη χρησιμοποιείτε το εργαλείο χωρίς τον προφυλακτήρα στη θέση του.

1. Πάντα να φοράτε κράνος, μπότες ασφαλείας και άλλο προστατευτικό εξοπλισμό όταν εκτελείτε εργασίες.

2. Το υδραυλικό λάδι είναι εύφλεκτο και θα πρέπει να τηρούνται οι ακόλουθες προφυλάξεις για την αποφυγή πυρκαγιάς.

Ο Μην αφαιρείτε την τάπα λαδιού των καλυμμάτων αντλίας κατά τη χρήση ή όταν το εργαλείο είναι ζεστό.

○ Αναπληρώστε με υδραυλικό λάδι αφού το εργαλείο έχει κρυώσει αρκετά.

Ο Κατά την αναπλήρωση με υδραυλικό λάδι, διαλέξτε ένα μέρος όπου δεν υπάρχουν εύφλεκτα υλικά κοντά, και αποφύγετε τυχόν έκχυση. Αν το λάδι χυθεί, σκουπίστε το προσεκτικά προς τα επάνω.

Ο Μην καπνίζετε κατά την αναπλήρωση με υδραυλικό λάδι ή κατά τον χειρισμό του εργαλείου.

Ο Μην χρησιμοποιείτε το εργαλείο κοντά στο μέρος όπου έγινε η αναπλήρωση του υδραυλικού λαδιού.

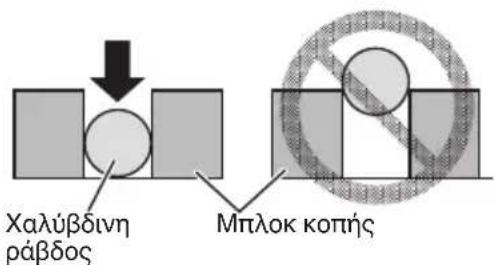

1. Κατά την κοπή χαλύβδινης ράβδου, βεβαιωθείτε ότι η χαλύβδινη ραβδος είναι πλήρως τοποθετημένη ανάμεσα στο μπλοκ κοπής. Αν δεν τοποθετηθεί αρκετά βαθιά, το μπλοκ μπορεί να υποστεί ζημιά ή να εκτοξευθούν θραύσματα, το οποίο μπορεί να οδηγήσει σε ατύχημα ή τραυματισμό.

Ελληνικά

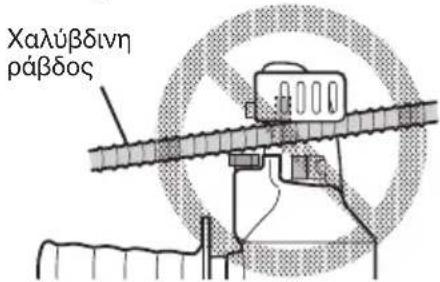

1. Ποτέ μην τοποθετείτε τη χαλύβδινη ράβδο σε κλίση ώστε να προεξέχει από το πάνω μέρος του αντισκεδαστικού προφυλακτήρα.

1. Όταν χειρίζεστε τον διακόπτη, ποτέ μην τοποθετείτε τα δάχτυλά σας κοντά το μπλοκ κοπής. Εάν το κάνετε αυτό, μπορεί να προκληθεί τραυματισμός.

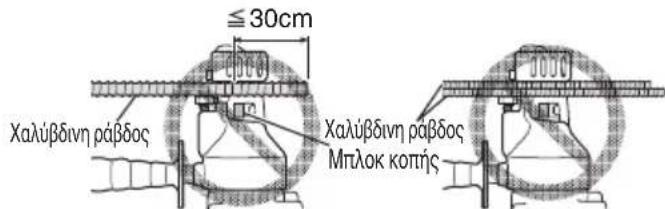

2. Μην κόβετε τμήμα με μήκος μικρότερο από 30 cm της χαλύβδινη ράβδου. Επίσης, μην κόβετε 2 ή περισσότερες χαλύβδινες ράβδους κάθε φορά. Εάν κάνετε κάπι τετοιο, μπορεί να έχει ως αποτέλεσμα εκτοξευόμενα θραύσματα που μπορεί να προκαλέσουν ατύχημα ή τραυματισμό.

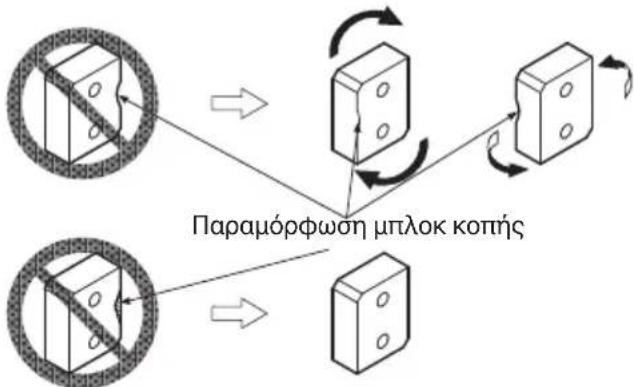

1. Μην χρησιμοποιείτε φθαρμένο μπλοκ κοπής. Αντικαταστήστε το με ένα νέο καθώς το φθαρμένο μπλοκ κοπής μπορεί όχι μόνο να προκαλέσει βλάβη στο εργαλείο, αλλά και ατυχήματα. Αν έχει παραμορφωθεί, το μπλοκ κοπής μπορεί να χρησιμοποιηθεί εάν αλλαχθεί η κατεύθυνση με την οποία είναι συνδεδεμένο.

1. Πριν από τη χρήση, πραγματοποιήστε μια δοκιμαστική λειτουργία. Εάν κατά τη δοκιμαστική λειτουργία ή κατά τη χρήση του εργαλείου, υπάρχουν ενδείξεις προβλήματος, αφύσικοι θόρυβοι ή αφύσικοι κραδασμοί, απενεργοποιήστε αμέσως το εργαλείο, διακόψτε τη χρήση και κανονίστε μία επιθεώρηση ή επισκευή με ένα Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI. Η συνεχής λειτουργία μπορεί οδηγήσει σε τραυματισμό.
2. Εάν κατά λάθος πέσει ή χτυπηθεί το εργαλείο, ελέγξτε το για τυχόν ζημιά, ρωγμές ή παραμορφώσεις. Αν υπάρχουν, μπορεί να προκληθεί τραυματισμός.

ΠΡΟΣΟΧΗ

1. Πριν από τη λειτουργία, επιθεωρήστε το μπλοκ κοπής και το περίβλημα για ξεβιδωμένα μπουλόνια, την ποσότητα του υδραυλικού λαδιού κλπ. Επίσης, φροντίστε να αφαιρέσετε οποιοδήποτε προσαρτημένο εργαλείο όπως ένα κλειδί.
2. Βεβαιθείτε ότι έχετε αφαιρέσει την μπαταρία κατά την επιθεώρηση, τον καθαρισμό ή την αλλαγή του μπλοκ κοπής. Η κατά λάθος ενεργοποίηση του εργαλείου μπορεί να οδηγήσει σε τραυματισμό.
3. Βεβαιθείτε ότι δεν υπάρχει κανείς από κάτω όταν εργάζεστε σε σημεία με μεγάλο ύψος. Αν πέσει το εργαλείο ή άλλα υλικά μπορεί να προκληθεί ατύχημα ή τραυματισμός.
4. Χρησύμοποιείτε μόνο γνήσιο υδραυλικό λάδι. Το γνήσιο λάδι πρέπει να είναι ισοδύναμο του βοηθητικού ιξώδους βαθμού 46 σύμφωνα με το διεθνες προτυπο ISO (VG46).
5. Αν το υδραυλικό λάδι έλθει σε επαφή με τα μάτια, μην τα τρίβετε. Πλύνετε αμέσως και καλά με καθαρό τρεχούμενο νερό και επικοινωνήστε με γιατρό για θεραπεία. Αν δεν γίνει θεραπεία, το λάδι μπορεί να οδηγήσει σε οφθαλμική βλάβη.
6. Εάν το υδραυλικό λάδι έλθει σε επαφή με το δέρμα, ξεπλύνετε αμέσως και καλά με καθαρό νερό και σαπούνι. Αν δεν το κάνετε αυτό, μπορεί να οδηγήσει σε δερματικό ερεθισμό.
7. Σε περίπτωση κατάποσης υδραυλικού λαδιού, μην επιχειρήσετε να κάνετε εμετό. Επικοινωνήστε αμέσως με γιατρό για θεραπεία.
8. Όταν το υδραυλικό λάδι δεν χρησιμοποιείται, βεβαιωθείτε ότι το καπάκι του δοχείου είναι ασφαλισμένο και αποθηκεύεστε το σε σκοτεινό μέρος μακριά από άμεσο ηλιακό φως και σε μέρος στο οποίο δεν έχουν πρόσβαση μικρά παιδιά.
9. Μην τοποθετείτε το δοχείο υδραυλικού λαδιού κοντά σε πηγή καύσης, όπως θερμότητα, φλόγα ή σπινθήρες. Εάν το κάνετε αυτό, μπορεί να προκληθεί έκρηξη.
10. Βεβαιθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά. Αν δεν τοποθετηθεί σωστά, η μπαταρία μπορεί να χαλαρώσει και να προκαλέσει τραυματισμό.
11. Μην πετάτε την μπαταρία μαζί με τα κανονικά σκουπίδια ή μην την εκθέτετε σε φωτιά.
12. Αποθηκεύετε την μπαταρία σε μέρος στο οποίο δεν έχουν πρόσβαση μικρά παιδιά.
13. Χρησιμοποιείτε την μπαταρία σωστά σύμφωνα με τις προδιαγραφές της.

ΠΡΟΣΘΕΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

1. Αν ο διακόπτης δεν επιστρέψει στην αρχική του θέση, σταματήστε αμέσως τη χρήση και κανονίστε επισκευή με το Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της ΗιΚΟΚΙ.
2. Μη χτυπάτε ή εφαρμόζετε ισχυρή κρούση στον πίνακα διακοπτών. Εάν το κάνετε αυτό, μπορεί να προκληθεί βλάβη.
3. Κατά τον χειρισμό του εργαλείου:
   Ο Βεβαιωθείτε ότι η χαλύβδινη ράβδος δεν είναι σε διαγώνια κλίση.

○ Κρατήστε τον διακόπτη ενεργό έως ότου το έμβολο φτάσει στην άκρη.
Όταν είναι ενεργός, το καπάκι του εμβόλου δεν θα μετακινηθεί προς τα εμπρός έως ότου επιστρέψει εντελώς. Αυτό γίνεται για να εξασφαλιστεί ότι δεν θα εφαρμοστεί η επόμενη πίεση λαδιού όσο η υδραυλική βαλβίδα στο εσωτερικό του εργαλείου παραμένει ανοικτή.

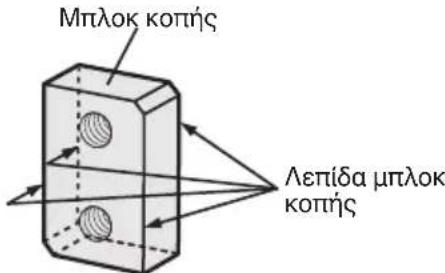

4. Αντικαταστήστε τη λεπίδα σε ένα αρχικό στάδιο. Χρησιμοποιώντας μία με αμυχές ή παραμορφωμένη λεπίδα, μπορεί να προκληθεί τραυματισμός από εκτινασσόμενα θραύσματα.
5. Χρησιμοποιήστε το εξάγωνο κλειδί άλεν (4 mm) κατά την τοποθέτηση ή την αφαίρεση του μπλοκ κοπής. Χρησιμοποιώντας ένα εργαλείο εκτός από αυτό που παρέχεται μπορεί να οδηγήσει σε υπερβολική ή μη επαρκή σύσφιξη που μπορεί να προκαλέσει τραυματισμό.

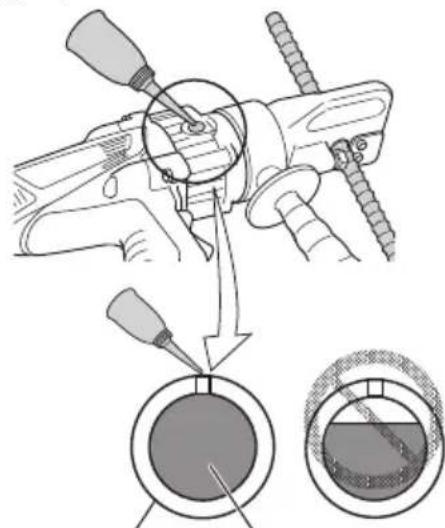

6. Κατά την αναπλήρωση υδραυλικού λαδιού:
Ο Βεβαιωθείτε ότι γίνεται όταν η θερμοκρασία και του εργαλείου και του υδραυλικού λαδιού είναι χαμηλή. Η αφαίρεση της τάπας λαδιού ενώ το εργαλείο είναι ζεστό μπορεί να έχει ως αποτέλεσμα την εκτόξευση λαδιού από το εσωτερικό του εργαλείου και την πρόκληση ατυχήματος ή τραυματισμού.
Ο Προσπαθήστε να αποφύγετε την εισαγωγή αέρα κατά την έγχυση λαδιού.

Κάλυμμα αντλίας Υδραυλικό λάδι

ΠΡΟΣΟΧΗ ΣΤΗΝ ΜΠΑΤΑΡΙΑ ΙΟΝΤΩΝ ΛΙΘΙΟΥ

Για την επέκταση του χρόνου διάρκειας της μπαταρίας ιόντων λιθίου υπάρχει η λειτουργία προστασίας που σταματά την ισχύ εξόδου.

Στις περιπτώσείς 1 έως 3 που περιγράφονται κατωτέρω, κατά τη χρήση του προϊόντος, ακόμη κι αν τραβάτε τον διακόπτη ο κινητήρας ενδέχεται να σταματήσει. Αυτό δεν είναι το πρόβλημα αλλά το αποτέλεσμα της λειτουργίας προστασίας.

1. Όταν η υπόλοιπη ισχύς της μπαταρίας που απομένει τελειώσει, ο κινητήρας σταματάει.

Στην περίπτωσή αυτή θα πρέπει να τη φορτίσετε αμέσως.

1. Εάν υπάρχει υπερφόρτιση του εργαλείου ο κινητήρας ενδεχομένως να σταματήσει. Στην περίπτωση αυτή απελευθερώστε το διακόπτη του εργαλείου και περιορίστε την αιτία της υπερφόρτωσης. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

2. Αν η μπαταρία υπερθερμανθεί υπό το φόρτο εργασίας, η ισχύς της μπαταρίας μπορεί να σταματήσει.

Σε αυτήν την περίπτωση, διακόπτετε την χρήση της μπαταρίας και την αφήνετε να κρυώσει. Έπειτα από αυτό μπορείτε να το χρησιμοποιήσετε πάλι.

Παρακαλείστε, επίσης, να τηρείτε τις ακόλουθες προειδοποιήσεις και προφυλάξεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποφύγετε τυχόν διαρροή της μπαταρίας, παραγωγή θερμότητας, εκπομπή καπνού, έκρηξη ή ανάφλεξη, πρέπει να τηρείτε τις ακόλουθες προφυλάξεις.

1. Βεβαιωθείτε ότι δεν συσσωρεύονται γρέζια και σκόνη στη μπαταρία.
   ○ Κατά την εργασία σας βεβαιωθείτε ότι δεν πέφτει γρέζι και σκόνη στην μπαταρία.
   Ο Βεβαιθείτε ότι τυχόν γρέζια και σκόνες που πέφτουν πάνω στο ηλεκτρικό εργαλείο την ώρα που εργάζεστε με αυτό, δεν συσσωρεύονται στη μπαταρία.
   Ο Μην αποθηκεύετε αχρησιμοποίητες μπαταρίες σε σημείο εκτεθειμένο σε γρέζια και σκόνη.
   Ο Πριν να αποθηκεύσετε μία μπαταρία, απομακρύνετε τυχόν γρέζια και σκόνες που πιθανόν να έχουν κολλήσει πάνω της και μην την αποθηκεύσετε μαζί με μεταλλικά μέρη (βίδες, καρφιά, κ.λπ.).
2. Μην τρυπάτε τή μπαταρία με αιχμηρά αντικείμενα όπως καρφιά, μην χτυπάτε με σφυρί, μην πατάτε, πετάτε ή υποβάλετε σε ισχυρούς κραδασμούς τη μπαταρία.
3. Μην χρησιμοποιείτε μία εμφανώς κατεστραμμένη ή παραμορφωμένη μπαταρία.
4. Μην τοποθετείτε τη μπαταρία με λάθος τρόπο.
5. Μην συνδέετε απευθείας σε ηλεκτρική πρίζα ή στην υποδοχή του αναπτήρα στα αυτοκίνητα.
6. Μην χρησιμοποιείτε τη μπαταρία για χρήση άλλη πέραν της προβλεπόμενης.
7. Σε περίπτωση που δεν ολοκληρώνεται επιτυχώς η διαδικασία φόρτισης της μπαταρίας ακόμα και όταν έχει περάσει ο καθορισμένος χρόνος επαναφόρτισης, σταματήστε αμέσως οποιαδήποτε προσπάθεια επαναφόρτισης.
8. Η μπαταρία δεν πρέπει να εκτίθεται σε υψηλή θερμοκρασία ή υψηλή πίεση, όπως στην περίπτωση φούρνου μικροκυμάτων, ξηραντήρα ή δοχείου υψηλής πίεσης.
9. Απομακρύνετε αμέσως από τη φωτιά σε περίπτωση διαρροής ή δυσοσμίας.
10. Μην χρήσιμοποιείτε σε περιβάλλον με έντονο στατικό ηλεκτρισμό.

Ελληνικά

1. Σε περίπτωση διαρροής της μπαταρίας, δυσοσμίας, παραγωγής θερμότητας, αποχρωματισμού ή παραμόρφωσής της, ή σε περίπτωση που παρατηρηθεί κάτι μη φυσιολογικό κατά τη διάρκεια της χρήσης, της επαναφόρτισης ή της αποθήκευσης, αφαιρέστε αμέσως από τον εξοπλισμό ή από τον φορτιστή της μπαταρίας και σταματήστε να την χρησιμοποιείτε.

ΠΡΟΣΟΧΗ

1. Εάν διαρρεύσει υγρό από τη μπαταρία και έλθει σε επαφή με τα μάτια σας, μην τα τρίψετε, αλλά ξεπλύνετέ πολύ καλά με καθαρό νερό όπως νερό βρύσης, και επικοινωνήστε αμέσως με κάποιο γιατρό. Διαφορετικά μπορεί το υγρό να προκαλέσει προβλήματα στα μάτια σας.
2. Εάν διαρρεύσει υγρό στο δέρμα ή τα ρούχα σας, ξεπλύνετε καλά με καθαρό νερό, όπως νερό βρύσης, αμέσως. Υπάρχει το ενδεχόμενο να ερεθιστεί το δέρμα σας.
3. Εάν διαπιστώσετε σκουριά, δυσοσμία, υπερθέρμανση, αποχρωματισμό, παραμόρφωση, και/ή άλλες ανωμαλίες κατά τη χρήση της μπαταρίας για πρώτη φορά, μην την χρησιμοποιήσετε, αλλά επιστρέψετέ την στον υπεύθυνο προμηθευτή ή πωλητή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ένα αγώγιμο ξένο υλικό τοποθετηθεί στον ακροδέκτη της μπαταρίας ιόντων λιθίου, η μπαταρία ενδέχεται να βραχυκυκλώσει, προκαλώντας φωτιά. Κατά την αποθήκευση της μπαταρίας ιόντων λιθίου να τηρείτε με ασφάλεια του κανονισμούς που αναφέρονται στα παρακάτω περιεχόμενα.

Ο Μην τοποθετείτε αγώγιμα θραύσματα, καρφιά και καλώδια όπως σιδερένιο και χάλκινο σύρμα στην θήκη αποθήκευσης.
Ο Για να αποφύγετε την πιθανότητα κάποιου βραχυκυκλώματος, φορτώστε την μπαταρία στο εργαλείο και τοποθετείστε με ασφάλεια το κάλυμμα της μπαταρίας για αποθήκευση έως ότου καλύψετε τον αεραγωγό.

ΣΧΕΤΙΚΑ ΜΕ ΤΗ ΜΕΤΑΦΟΡΑ ΜΠΑΤΑΡΙΑΣ ΙΟΝΤΩΝ ΛΙΘΙΟΥ

Κατά τη μεταφορά μίας μπαταρίας ιόντων λιθίου, λάβετε τις ακόλουθες προφυλάξεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ειδοποιήστε την εταιρεία μεταφορών ότι μία συσκευασία περιέχει μπαταρία ιόντων λιθίου, ενημερώστε την εταιρεία για την απόδοση ισχύος της, και ακολουθήστε τις οδηγίες της εταιρείας μεταφορών κατά τη διευθέτηση της μεταφοράς.

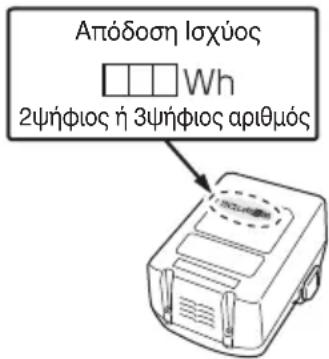

• Οι μπαταρίες ιόντων λιθίου που υπερβαίνουν την απόδοση ισχύος των 100Wh θεωρούνται Επικίνδυνο Φορτίο και θα χρειαστείτε ειδικές διαδικασίες υποβολής αιτήσεων.
• Για μεταφορά στο εξωτερικό, πρέπει να συμμορφώνεστε με τους διεθνείς νόμους και κανόνες και κανονισμούς της χώρας προορισμού.

ΟΝΟΜΑΣΙΕΣ ΕΞΑΡΤΗΜΑΤΩΝ (Εικ.1 – Εικ. 11)

1	Αντισκεδαστικός προφυλακτήρας
2	Περίβλημα
3	Έμβολο
4	Βαλβίδα απελευθέρωσης
5	Κάλυμμα αντλίας
6	Καπάκι βούρτσας
7	Μπλοκ κοπής
8	Πλάγια λαβή
9	Μοτέρ
10	Πινακίδα ονόματος
11	Τάπα λαδιού
12	Μπουλόνι ρύθμισης
13	Διακόπτης
14	Μπαταρία
15	Πίνακας διακοπτών
16	Διακόπτης ένδειξης υπολοίπου φορτίου μπαταρίας
17	Λυχνία ένδειξης υπόλοιπου φορτίου μπαταρίας
18	Διακόπτης φωτισμού: Δεν μπορεί να χρησιμοποιηθεί με αυτό το εργαλείο.
19	Χαλύβδινη ράβδος
20	Λεπίδα μπλοκ κοπής
21	Παραμόρφωση μπλοκ κοπής
22	Τεμάχιο μπλοκ κοπής
23	Ανοικτό κλειδί
24	Υδραυλικό λάδι
25	Εξάγ. κλειδί άλεν (5 mm)
26	Εξάγ. κλειδί άλεν (4 mm)
27	Εξαγ. Μπουλόνι υποδοχής
28	Ασφάλεια

ΣΥΜΒΟΛΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Τα παρακάτω δείχνουν τα σύμβολα που χρησιμοποιούνται στο μηχάνημα. Βεβαιωθείτε ότι κατανοείτε τη σημασία τους πριν τη χρήση.

	CF18DSL / CF18DSAL: Ασύρματος Κόφτης Χαλύβδινων Ράβδων
	Για τον περιορισμό του κινδύνου τραυματισμού,ο χρήστης πρέπει να διαβάσει το εγχειρίδιοοδηγιών χρήσης.
	Φοράτε πάντα εξοπλισμό για την προστασίατων ματιών.
	Φοράτε προστατευτικό κεφαλής
—	Όχι γυμνή φλόγα. Απαγορεύονται η φωτιά, η ανοικτή πηγή ανάφλεξης και το κάπνισμα
	Κρατήστε τα χέρια σας μακριά
	Κρατήστε το πρόσωπό σας μακριά
	Μόνο για τις χώρες της ΕΕΜην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων!Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την εφαρμογή της στην εθνική νομοθεσία, τα ηλεκτρικά εργαλεία που εχουν φτάσει στο τέλος της ζωής τους πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.
	Συνεχές ρεύμα
V Ονομαστική τάση
D max	Η μέγιστη διάμετρος που μπορεί να κοπεί
	Αποσυνδέστε την μπαταρία
	Διακόπτης φωτισμού: Δεν μπορεί να χρησιμοποιηθεί με αυτό το εργαλείο
	ΕνεργοποίησηΛειτουργεί το ίδιο σε κάθε πλευρά
	Διακόπτης ένδειξης υπόλοιπου φορτίου μπαταρίας
	Το υπόλοιπο φορτίο της μπαταρίας είναι σχεδόν άδειο. Επαναφορτίστε την μπαταρία το συντομότερο δυνατό
	Το υπόλοιπο φορτίο της μπαταρίας βρίσκεται στη μέση.
	Το υπόλοιπο φορτίο της μπαταρίας είναι αρκετό.
	Εγκοπές μέσα στη χαλύβδινη ράβδο
	Απαγορευμένη ενέργεια
	Προειδοποίηση

ΒΑΣΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

Εκτός από την κύρια μονάδα (1 μονάδα), η συσκευασία περιέχει τα εξαρτήματα που αναφέρονται στην σελίδα 186.

Τα βασικά εξαρτήματα υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

ΕΦΑΡΜΟΓΕΣ

Κοπή χαλύβδινης ράβδου που πρόκειται να χρησιμοποιηθεί για ενίσχυση σκυροδέματος

TEXNIKA XAPAKTHPIΣTIKA

Μοντέλο CF18	DSL CF18DSAL
Τάση 18 V
Απόδοση κοπής	Έως και 16 mm διάμετρο	Έως και 20 mm διάμετρο
Ταχύτητα κοπής	4 δευτ.	6,5 δευτ.
Μέγ. σκληρότητα χαλύβδινης ράβδου	Εφελκυστική αντοχή 490 N/mm2
Γωνία κεφαλής περιστροφής	345° 360°
Διαστάσεις (Μ×Π×Υ)	370 × 90 × 306 mm (χωρίς την πλάγια λαβή)	413 × 103 × 316 mm (χωρίς την πλάγια λαβή)
Βάρος*	6,6 κιλά (BSL1850)	9,4 κιλά (BSL1850)

* Σύμφωνα με τη Διαδικασία ΕΡΤΑ 01/2003

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

ΦΟΡΤΙΣΗ

Πριν χρησιμοποιήσετε το ηλεκτρικό εργαλείο, φορτίστε την μπαταρία ως ακολούθως.

1. Συνδέστε το καλώδιο ρεύματος του φορτιστή στην υποδοχή. Όταν συνδέστε το βύσμα του φορτιστή στην υποδοχή, η δοκιμαστική λάμπα θα αναβοσβήνει με κόκκινο (σε διαστήματα 1δευτερολέπτου).

2. Τοποθετήστε την μπαταρία στο φορτιστή.

Τοποθετήστε με ασφάλεια την μπαταρία στο φορτιστή όπως φαίνεται στην Εικ. 3.

1. Φόρτιση

Όταν εισάγετε την μπαταρία στο φορτιστή, θα αρχίσει η φόρτιση και η δοκιμαστική λάμπα θα ανάβει συνεχώς με κόκκινο χρώμα. Όταν η μπαταρία φορτιστεί πλήρως, η δοκιμαστική λάμπα θα αναβοσβήνει με κόκκινο. (με διαλείμματα 1 δευτερολέπτου) (Βλέπε Πίνακας 1)

- Ένδειξη δοκιμαστικής λάμπας Οι ενδειξεις της δοκιμαστικής λάμπας θα είναι όπως εμφανίζονται στον Πίνακα 1, σύμφωνα με την κατάσταση του φορτιστή ή της επαναφορτιζόμενης μπαταρίας.

Πίνακας 1

Ενδείξεις δοκιμαστικής λάμπας
Δοκιμαστικήλάμπα(κόκκινη)	Πριν τη φόρτιση	Αναβοσβήνει	Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)
	Κατά τη φόρτιση	Ανάβει	Ανάβει συνεχώς
	Ολοκλήρωσηφόρτισης	Αναβοσβήνει	Ανάβει για 0,5 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)
	Αναμονήυπερθέρμανσης	Αναβοσβήνει	Ανάβει για 1 δευτερόλεπτα. Δεν ανάβει για 0,5 δευτερόλεπτα. (κλειστό για 0,5 δευτερόλεπτα)	Υπερθέρμανσημπαταρίας. Μηδυνατότητα φόρτισης.(Η φόρτιση θαξεκινήσει όταν ημπαταρία κρυώσει)
	Φόρτισηαδύνατη	Τρεμοπαίζει	Ανάβει για 0,1 δευτερόλεπτα. Δεν ανάβει για 0,1 δευτερόλεπτα. (κλειστό για 0,1 δευτερόλεπτα)	Δυσλειτουργία στηνμπαταρία ή στοφορτιστή

- Αναφορικά με τις θερμοκρασίες και το χρόνο φόρτισης της μπαταρίας.

Οι θερμοκρασίες και ο χρόνος φόρτισης θα είναι όπως εμφανίζονται στον Πίνακα 2

Πίνακας 2

Φορτιστής Μπαταρία		UC18YFSL
Τάση φόρτισης V 14,4	-18
Βάρος κιλά 0,5
Θερμοκρασίες στις οποίες η μπαταρία μπορεί να φορτιστεί		0°C - 50°C
Χρόνος φόρτισης για την χωρητικότητα της μπαταρίας, κατά προσέγγιση (Στους 20°C)
1,5 Ah	λεπ.	22
2,0 Ah	λεπ.	30
2,5 Ah	λεπ.	35
3,0 Ah	λεπ.	45
4,0 Ah	λεπ.	60
5,0 Ah	λεπ.	75
Αριθμός των στοιχείων της μπαταρίας		4 - 10

ΣΗΜΕΙΩΣΗ

Ο χρόνος φόρτισης ενδέχεται να διαφέρει ανάλογα με τη θερμοκρασία και την τάση της πηγής ρεύματος.

ΠΡΟΣΟΧΗ

Εάν ο φορτιστής μπαταρίας χρησιμοποιείται συνεχώς, θα υπερθερμανθεί και ενδεχομένως να προκαλέσει καποια βλάβη. Όταν ολοκληρωθεί η φόρτιση, αφήστε τον φορτιστή να ξεκουραστεί για 15 λεπτά μέχρι την επόμενη φόρτιση.

1. Αποσυνδέστε το καλώδιο ρεύματος του φορτιστή από την υποδοχή.
2. Κρατήστε τον φορτιστή σταθερά και τραβήξτε την μπαταρία.

ΣΗΜΕΙΩΣΗ

Βεβαιωθείτε ότι έχετε αφαιρέσει την μπαταρία από τον φορτιστή πριν την χρήση και στην συνέχεια φυλάξτε την κατάλληλα.

ΠΡΟΣΟΧΗ

Εάν η μπαταρία έχει φορτιστεί όσο είναι ζεστή λόγω του ότι έχει εκτεθεί για μεγάλο διάστημα σε ένα μέρος με άμεση επαφή με το φως του ήλιου ή λόγω πρόσφατης χρήσης της μπαταρίας, η δοκιμαστική λάμπα του φορτιστή ανάβει για 1 δευτερόλεπτο, δεν ανάβει για 0,5 δευτερόλεπτα (κλειστό για 0,5 δευτερόλεπτα). Σε μια τέτοια περίπτωση, αφήστε πρώτα την μπαταρία να κρυώσει και ύστερα ξεκινήστε να την φορτίζετε.
Ο Ότανη δοκιμαστική λάμπα αναβοσβήνει (σε διαστήματα 0,2 δευτερολέπτων), ελέγξε τ και αφαιρέστε τυχόν ξένα σώματα στην υποδοχή σύνδεσης του φορτιστή μπαταρίας. Αν δεν υπάρχουν ξένα σώματα, είναι πίθανό η μπαταρία ή ο φορτιστής να έχουν βλάβη. Πηγαίνετέ τα στο πλησιέστερο Κέντρο Εξυπηρέτησης.
Ο Επειδή ο ενσωματωμένος μικροϋπολογιστής χρειάζεται περίπου 3 δευτερόλεπτα για να επιβεβαιώσει ότι η μπαταρία που φορτίζεται με τον φορτιστή έχει αφαιρεθεί, περιμένετε τουλάχιστον 3 δευτερόλεπτα πριν να την εισάγετε εκ νέου για να συνεχίσετε τη φόρτιση. Αν η μπαταρία εισαχθεί εκ νέου μέσα σε 3 δευτερόλεπτα, ενδέχεται να μη φορτιστεί σωστά.
Εάν η δοκιμαστική λάμπα δεν αναβοσβήνει με κόκκινο (κάθε δευτερόλεπτο) ακόμη κι αν το καλώδιο φορτιστή συνδέεται με το ρεύμα, δείχνει ότι το κύκλωμα προστασίας του φορτιστή ενδέχεται να ενεργοποιηθεί. Αφαιρέστε το καλώδιο ή βύσμα από το ρεύμα και στην συνέχεια συνδέστε το ξανά μετά από 30 δευτερόλεπτα περίπου. Εάν παρόλαυτά η δοκιμαστική λάμπα δεν αναβοσβήσει με κόκκινο (κάθε δευτερόλεπτο), μεταφέρετε τον φορτιστή σε καποιο Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της ΗιΚΟΚΙ.

ΣΧΕΤΙΚΑ ΜΕ ΤΟ ΠΕΡΙΒΑΛΛΟΝ ΚΑΙ ΤΙΣ ΣΥΝΘΗΚΕΣ ΧΡΗΣΗΣ

Αυτό το εργαλείο λειτουργεί με την πίεση λαδιού.

Όταν χρησιμοποιείται κατά τη διάρκεια του χειμώνα ή σε ψυχρές συνθήκες το ιξώδες του υδραυλικού λαδιού θα αυξηθεί υπερβολικά για να αμβλυνθεί η λειπουργία του εργαλείου.

Στις περιπτώσεις αυτές, εκτελέστε λειτουργία θέρμανσης του εργαλείου πριν από τη χρήση.

Πώς να εκτελέσετε λειτουργία προθέρμανσης

Χωρίς να τοποθετήσετέ μία χαλύβδινη ράβδο, ενεργοποιήστε το εργαλείο και αφήστε το να λειτουργήσει συνεχώς για 30 έως 60 δευτερόλεπτα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην τοποθετήσετε τα χέρια σας κοντά στο έμβολο κατά τη λειτουργία προθέρμανσης.

Ανάλογα με το περιβάλλον και τις συνθήκες χρήσης, το υδραυλικό σύστημα ενδέχεται να ζεσταθεί (άνω των 50 °C). Η ενέργεια αυτή μπορεί να μειώσει το ιξώδες του υδραυλικού λαδιού και να ελαττωθεί η ισχύς κοπής του. Αν συμβεί αυτό, αφήστε το εργαλείο να κρυώσει και, στη συνέχεια, συνεχίστε τη λειτουργία.

ΣΤΕΡΕΩΣΗ ΚΑΙ ΛΕΙΤΟΥΡΓΙΑ

Ενέργεια Εικόνα Σελίδα
Αφαίρεση και τοποθέτηση της μπαταρίας	2 187
Φόρτιση 3 187
Λειτουργία διακόπτη 4 188
Σχετικά με τον πίνακα διακοπτών (Ένδειξη υπόλοιπου φορτίου μπαταρίας)	5 188
Σχετικά με τον μηχανισμό περιστροφής της κεφαλής του εργαλείου	6 188
Κοπή 7 189
Αν το εργαλείο εισχωρεί σε μία χαλύβδινη ράβδο	8 190
Αλλαγή του μπλοκ κοπής*	9	190
Τρόπος αναπλήρωσης του υδραυλικού λαδιού	10	191
Έλεγχος και αντικατάσταση της ανθρακικής ψήκτρας	11	192
Επιλογή εξαρτημάτων	—	193

* Αλλαγή του μπλοκ κοπής
Με επαναλαμβανόμενη κοπή χαλύβδινης ράβδου, το μπλοκ κοπής θα υποστεί ζημιά, όπως διάβρωση, παραμόρφωση ή αμυχές στη λεπίδα. Όταν χρησιμοποιείται φθαρμένο, παραμορφωμένο ή κομμένο μπλοκ κοπής, το έμβολο μπορεί να μην επανέλθει επειδή η χαλύβδινη ράβδος δεν έχει κοπεί πλήρως και παραμένει ανάμεσα στο μπλοκ κοπής. Επιπλέον, αυτό μπορεί να οδηγήσει σε δυσλειτουργία του εργαλείου ή βλάβη του μπλοκ κοπής.
● 1000 κοπές ανά μία θέση λεπίδας
Η διάρκεια ζωής (αριθμός κοπών) μίας θέσης στη λεπίδα είναι περίπου 1000.
● 4 θέσεις λεπίδας σε ένα μπλοκ κοπής
Υπάρχουν 4 θέσεις λεπίδας στο μπλοκ κοπής που μπορούν να χρησιμοποιηθούν επανασυνδέοντας και αλλάζοντας τον προσανατολισμό του μπλοκ 4 φορές.
- Αλλαγή του μπλοκ κοπής όσο το δυνατόν νωρίτερα
Αλλάξτε τον προσανατολισμό του μπλοκ κοπής ή αντικαταστήστε το αν η λεπίδα υποστεί αμυχές ή παραμορφωθεί.

Παραμόρφωση/Δημιουργία Αμυχών

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΕΛΕΓΧΟΣ

1. Συντήρηση μετά τη χρήση

Μετά από τη χρήση του εργαλείου, βάλτε ένα ζευγάρι δερμάτινων γαντιών και καθαρίστε τα μεταλλικά σωματίδια και άλλους ρύπους γύρω από το έμβολο.

ΣΗΜΕΙΩΣΗ

Η συσσώρευση μεταλλικών σωματιδίων μπορεί να προκαλέσει την ανατροπή του εμβόλου προς τα πάνω.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μην φυσήξετε μακριά τους ρύπους με αεροβόλο ή παρόμοιο εργαλείο.

Τα θραύσματα με αιχμηρές άκρες μπορούν να προκαλέσουν τραυματισμό όταν σκορπίζονται στον αέρα.

2. Ελέγξτε το μπλοκ κοπής

Ελέγχετε περιοδικά την λεπίδα για αμυχές ή παραμόρφωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αντικαταστήστε τη λεπίδα σε ένα αρχικό στάδιο. Χρησιμοποιώντας μία με αμυχές ή παραμορφωμένη λεπίδα, μπορεί να προκληθεί τραυματισμός από εκτινασσόμενα θραύσματα.

3. Ελέγξτε την ποσότητα του υδραυλικού λαδιού

Το αποτέλεσμα ανεπαρκούς ποσότητας υδραυλικού λαδιού είναι μείωση πάνω από 70% της απόδοσης κοπής. Πριν από τη χρήση του εργαλείου, πάντα να ελέγχετε την ποσότητα του υδραυλικού λαδιού.

4. Έλεγχος των βιδών στερέωσης

Να ελέγχετε τακτικά όλες τις βίδες στερέωσης και να βεβαιωθείτε ότι έχουν σφίξει καλά. Σε περίπτωση που κάποια βίδα είναι χαλαρή, σφίξε την άμεσα. Διαφορετικά μπορεί να προκύψει σοβαρός κίνδυνος.

5. Συντήρηση του κινητήρα

Η περιέλιξη της μονάδας κινητήρα αποτελεί την «βασική λειτουργία» του ηλεκτρικού εργαλείου. Να φροντίζετε έτσι ώστε η περιέλιξη να μην υφίσταται βλάβες και/ή να λερώνεται με λάδι ή να βρέχεται με νερό.

6. Έλεγχος των ανθρακικών ψηκτρών (Εικ. 11)

Ο κινητήρας χρησιμοποιεί ανθρακικές ψήκτρες που είναι αναλώσιμα μέρη. Επειδή μια υπερβολικά φθαρμένη ψήκτρα μπορεί να δημιουργήσει πρόβλημα στον κινητήρα, αντικαταστήστε την με κάποια καινούρια όταν φθαρεί ή όταν αγγίξει το «όριο φθοράς» ③. Επιπρόσθετα πάντοτε να κρατάτε τις ανθρακικές ψήκτρες καθαρές και να φροντίζετε να ολισθαίνουν ελεύθερα μέσα στις βάσεις ψηκτρών.

ΣΗΜΕΙΩΣΗ

'Отαν αντικαθιστάτε την ανθρακική ψήκτρα με μια καινούργια, βεβαιωθείτε ότι χρησιμοποιήσατε την Ανθρακική Ψήκτρα της ΗιΚΟΚΙ με Αρ. Κωδικού 999100.

7. Αντικατάσταση των ανθρακικών ψηκτρών (Εικ. 11)

Βγάλτε την ανθρακική ψήκτρα αφαιρώντας πρώτα το καπάκι της και γαντζώνοντας την προεξοχή της ανθρακικής ψήκτρας με ένα κατσαβίδι επίπεδης κεφαλής, κλπ.

Κατά την εγκατάσταση της ανθρακικής ψήκτρας, επιλέξτε την σωστή κατεύθυνση έτσι ώστε το καρφί ⑥ της ανθρακικής ψήκτρας να ταιριάζει με το τμήμα επαφής ⑤ έξω από τον σωλήνα ψήκτρας. Στην συνέχεια σπρώξτε το μέσα με το δάκτυλό σας. Στο τέλος, τοποθετήστε το κάλυμμα της ψήκτρας.

ΠΡΟΣΟΧΜ

Na είστε απόλυτα σίγουροι ότι τοποθετείτε το καρφί της ανθρακικής ψήκτρας μέσα στο τμήμα επαφής έξω από τον σωλήνα της ψήκτρας. (Μπορείτε να τοποθετήσετε οποιοδήποτε από τα δυο καρφιά παρέχονται.)

Πρέπει να δοθεί ιδιαίτερη προσοχή επειδή οποιοδήποτε σφάλμα κατά την εργασία αυτή μπορεί να προκαλέσει την παραμόρφωση του καρφιού της ανθρακικής ψήκτρας και ενδέχεται να προκαλέσει πρόβλημα στον κινητήρα στο αρχικό στάδιο.

8. Καθαρισμός του εξωτερικού

'Отαν το ηλεκτρικό εργαλείο είναι λερωμένο, να το σκουπίζετε με ένα μαλακό στεγνό πανί ή με ένα πανί μουσκεμένο σε σαπουνόνερο. Μη χρησιμοποιείτε διαλύματα χλωρίνης, βενζίνη ή διαλυτικό χρώματος, για να μην καταστραφούν τα πλαστικά μέρη.

9. Αποθήκευση

Η αποθήκευση πρέπει να γίνεται σε χώρο με θερμοκρασία μικρότερη από 40°C και μακριά από παιδιά.

ΣΗΜΕΙΩΣΗ

Αποθήκευση Μπαταριών Ιόντων Λιθίου.

Βεβαιώθείτε ότι οἱ μπαταρίες ιόντων λιθίου είναι πλήρως φορτισμένες πριν να τις αποθηκεύσετε.

Τυχόν παρατεταμένη αποθήκευση (3 μήνες ή παραπάνω) μπαταριών με χαμηλό φορτίο μπορεί να έχει ως αποτέλεσμα την υποβάθμιση της απόδοσης, μειώνοντας σημαντικά τον χρόνο χρήσης της μπαταρίας ή καθιστώντας τις μπαταρίες ανίκανες στην κατακράτηση φορτίου.

Ωστόσο, ο σημαντικά μειωμένος χρόνος χρήσης της μπαταρίας μπορεί να ανακτηθεί με την επαναληπτική φόρτιση και χρήση των μπαταριών δυο έως πέντε φορές.

Εάν ο χρόνος χρήσης της μπαταρίας είναι εξαιρετικά σύντομος παρά την επανειλημμένη φόρτιση και χρήση, εξετάστε τις μπαταρίες.

ΠΡΟΣΟΧΜ

Κατά τον έλεγχο και τη συντήρηση των ηλεκτρικών εργαλείων, οι κανόνες ασφαλείας και οι κανονισμοί που υπάρχουν σε κάθε χώρα πρέπει να ακολουθούνται.

Σημαντική ειδοποίηση για τις μπαταρίες στα ηλεκτρικά εργαλεία της HiKOKI χωρίς καλώδιο

Να χρησιμοποιείτε πάντα κάποια από τις καθορισμένες γνήσιες μπαταρίες. Δεν μπορούμε να εγγυηθούμε για την ασφάλεια και την απόδοση του ηλεκτρικού μας εργαλείου όταν χρησιμοποιείτε μπαταρίες που είναι διαφορετικές από αυτές που έχουν καθοριστεί από εμάς, ή όταν η μπαταρία είναι αποσυναρμολογημένη ή τροποποιημένη (λόγω αποσυναρμολόγησης ή αντικατάστασης στοιχείων ή άλλων εσωτερικών μερών).

ΕΓΓΥΗΣΗ

Εγγυώμαστε για τα εργαλεία HiKOKI Power Tools σύμφωνα με τον θεσμικό κανονισμό/ειδικό κανονισμό της χώρας. Η παρούσα εγγύηση δεν καλύπτει ελαττώματα ή ζημιές λόγω κακής χρήσης, κακομεταχείρισης ή φυσιολογικής φθοράς. Σε περίπτωση παραπόνων παρακαλούμε αποστείλετε το Power Tool χωρίς να το αποσυναρμολογήσετε μαζί με το ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ το οποίο βρίσκεται στο τέλος των εν λόγω οδηγιών χειρισμού, σε Εξουσιοδοτημένο Κέντρο Εξυπηρέτησης της HiKOKI.

Πληροφορίες που αφορούν τον εκπεμπόμενο θόρυβο και τη δόνηση

Οι τιμές μετρήθηκαν σύμφωνα με το EN60745 και βρέθηκαν σύμφωνες με το ISO 4871.

Μετρηθείσα στάθμη ηχητικής ισχύος Α: 97 dB (Α) Μετρηθείσα στάθμη ηχητικής πίεσης Α: 86 dB (Α) Αβεβαιότητα Κ: 3 dB (Α).

Φοράτε προστατευτικά αυτιών.

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριαξονικού καλωδίου) που καθορίζονται σύμφωνα με το πρότυπο EN60745

Κοπή ράβδων χάλυβα:

Τιμή εκπομπής δόνησης a_h=2,5 m/s^2

Αβεβαιότητα Κ = 1,5 m/s²

Η εγκεκριμένη συνολική τιμή των δονήσεων έχει μετρηθεί σύμφωνα με μια σταθερή μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο.

Μπορεί επίσης να χρησιμοποιηθεί σε μια προκαταρκτική εκτίμηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η εκπομπή δονήσεων κατά την πραγματική χρήση του εργαλείου μπορεί να διαφέρει από την εγκεκριμένη συνολική τιμή και να εξαρτάται από τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο.
○ Καθορίστε μέτρα ασφαλείας για την προστασία του χειριστή που βασίζονται σε μία εκτίμηση της έκθεσης στις πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τον χρόνο που το εργαλείο είναι κλειστό και το διάστημα όπου είναι σε ανενεργό εκτός από τον χρόνο της σκανδάλης).

ΣΗΜΕΙΩΣΗ

Εξαιτίας του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης της HiKOKI, τα τεχνικά χαρακτηριστικά που αναφέρονται εδώ μπορούν να αλλάξουν χωρίς προηγούμενη ειδοποίηση.
