BEDIENUNGSANLEITUNG CF18DSL HiKOKI

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Tragen Sie entsprechende Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. (Übersetzung der Original-Gebrauchsanweisung) 0000BookCF18DSL.indb100000BookCF18DSL.indb10 2020/01/2117:12:552020/01/2117:12:5511 Deutsch c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge instand. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von missbräuchlichen Bedingungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batteriefl üssigkeit in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und nur unter Einsatz passender Originalersatzteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DEN

AKKU-BAUSTAHLSCHNEIDER WARNUNG

1. Führen Sie keine Arbeiten durch, die über die

Schneideleistung dieses Werkzeugs hinausgehen, wie sie in der Spezifi kationsspalte aufgelistet ist. Schneiden Sie auch keine harten Materialien, deren Zugfestigkeit 490 N/mm

überschreitet. Das könnte zu Verletzungen durch umherfl iegende Teile führen. Bewehrungsstahl 490N/mm

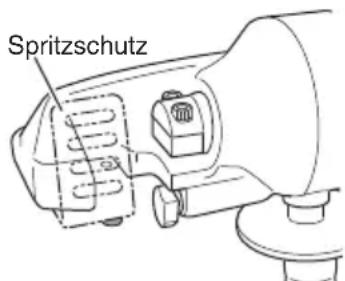

2. Verwenden Sie das Produkt immer nur mit angebrachtem

Spritzschutz. Verwenden Sie das Werkzeug niemals mit fehlendem Schutz. Spritzschutz

3. Tragen Sie immer einen Helm, Sicherheitsstiefel und

andere Schutzausrüstung während der Arbeit.

4. Hydrauliköl ist brennbar und die folgenden

Vorsichtsmaßnahmen sollten getroff en werden, um einen Brand zu vermeiden. ○ Entfernen Sie auf keinen Fall die Ölstopfen des Pumpengehäuses während des Betriebs oder wenn das Werkzeug warm ist. ○ Füllen Sie Hydrauliköl erst dann auf, wenn das Werkzeug ausreichend abgekühlt ist. ○ Wählen Sie zum Auff üllen des Hydrauliköls einen Ort, an dem sich keine brennbaren Materialien in der Umgebung befi nden und vermeiden Sie es, Öl zu verschütten. Sollte Öl verschüttet werden, wischen Sie es gründlich auf. ○ Rauchen Sie nicht, wenn Sie Hydrauliköl nachfüllen oder während des Betriebs des Werkzeugs. ○ Arbeiten Sie nicht mit dem Werkzeug in der Nähe des Orts, an dem Sie Hydrauliköl nachgefüllt haben.

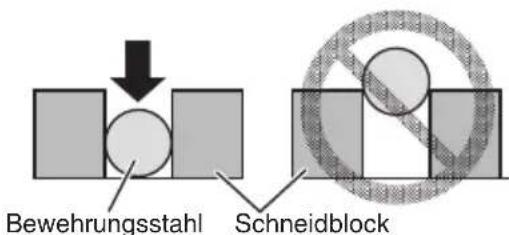

5. Achten Sie beim Schneiden von Bewehrungsstahl

darauf, dass der Stahl sicher im Schneidblock eingeklemmt ist. Ist er nicht tief genug eingesetzt, kann der Schneidblock beschädigt werden oder Fragmente können umherfl iegen und zu einem Unfall oder Verletzungen führen. 0000BookCF18DSL.indb110000BookCF18DSL.indb11 2020/01/2117:12:552020/01/2117:12:5512 Deutsch Bewehrungsstahl Schneidblock

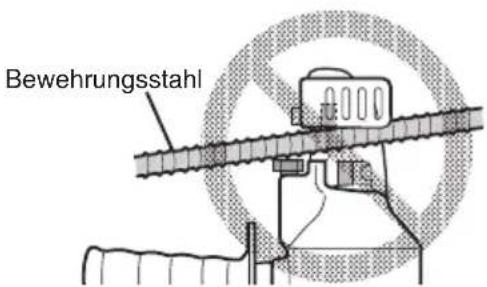

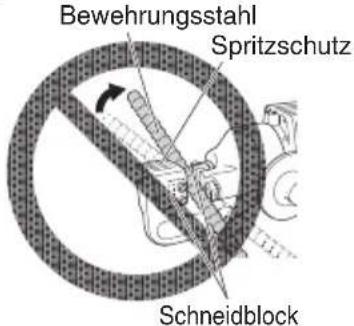

6. Setzen Sie den Bewehrungsstahl niemals in eine

Schräge ein, in der er oberhalb des Spritzschutzes herausragt. Bewehrungsstahl Schneidblock Spritzschutz

7. Platzieren Sie beim Betätigen des Schalters niemals

Ihre Finger in der Nähe des Schneidblocks. Das kann zu Verletzungen führen.

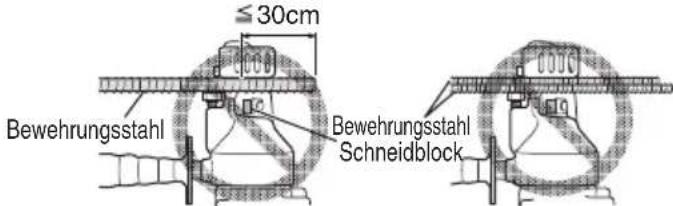

8. Schneiden Sie Bewehrungsstahl nicht auf eine Länge

von weniger als 30 cm. Schneiden Sie auch nicht 2 oder mehr Bewehrungsstähle gleichzeitig. Das kann dazu führen, dass Bruchstücke herumfl iegen und Unfälle oder Verletzungen verursachen. Bewehrungsstahl Bewehrungsstahl Schneidblock 30cm

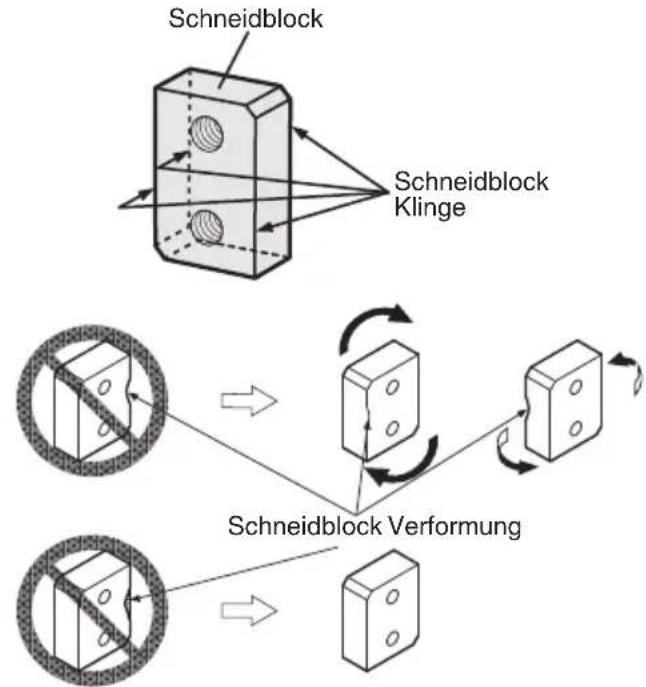

9. Verwenden Sie keinen beschädigten Schneidblock.

Ersetzen Sie ihn durch einen neuen, da ein beschädigter Schneidblock nicht nur zu einer Beschädigung des Werkzeugs, sondern auch zu Unfällen führen kann. Bei Verformung kann der Schneidblock weiter verwendet werden, wenn Sie die Befestigungsrichtung ändern. Schneidblock Schneidblock Klinge Schneidblock Verformung

10. Führen Sie vor dem Gebrauch einen Probelauf durch.

Falls während des Probelaufs oder während der Arbeit mit dem Werkzeug irgendein Anzeichen von Problemen auftritt, wie anomale Geräusche oder Vibrationen, schalten Sie das Werkzeug sofort aus, verwenden Sie es nicht weiter und vereinbaren Sie eine Inspektion oder Reparatur mit einem von HiKOKI autorisierten Servicecenter. Fortgesetzte Verwendung kann zu Verletzungen führen.

11. Falls Sie das Werkzeug versehentlich fallen lassen

oder gegen etwas stoßen, überprüfen Sie es auf Beschädigungen, Risse oder Verformung. Sind solche vorhanden, können sie zu Verletzungen führen. VORSICHT

1. Überprüfen Sie vor dem Betrieb den Schneidblock und

das Gehäuse auf lose Schrauben, den Hydraulikölstand, usw. Entfernen Sie auch immer alle angebrachten Werkzeuge, wie z.B. einen Schraubenschlüssel.

2. Entfernen Sie auf jeden Fall die Batterie, wenn Sie den

Schneidblock überprüfen, reinigen oder austauschen. Versehentliches Einschalten des Werkzeugs kann zu Verletzungen führen.

3. Achten Sie darauf, dass sich niemand unter Ihnen aufhält,

wenn Sie an erhöhten Stellen arbeiten. Fallenlassen des Werkzeugs oder von Material kann zu einem Unfall oder Verletzungen führen.

4. Verwenden Sie nur Original Hydrauliköl. Das Original

Hydrauliköl muss der internationalen ISO Auxiliary Viskositätsklasse 46 (VG46) entsprechen.

5. Falls Hydrauliköl in Kontakt mit Ihren Augen kommt,

nicht reiben. Waschen Sie sofort und gründlich mit sauberem fl ießendem Wasser und wenden Sie sich zur Behandlung an einen Arzt. Ohne Behandlung kann das Öl die Augen schädigen.

6. Falls Hydrauliköl in Kontakt mit der Haut kommt,

waschen Sie sofort und gründlich mit sauberem Wasser und Seife. Anderenfalls kann es zu Hautentzündungen kommen.

7. Falls Hydrauliköl versehentlich verschluckt wird, lösen

Sie kein Erbrechen aus. Wenden Sie sich sofort an einen Arzt zur Behandlung.

8. Wird Hydrauliköl nicht benutzt, achten Sie darauf, dass

der Deckel des Behälters sicher verschlossen ist und lagern Sie es an einem dunklen Ort außerhalb von direktem Sonnenlicht und außerhalb der Reichweite von Kindern.

9. Stellen Sie den Hydraulikölbehälter nicht in der Nähe

einer Zündquelle wie Hitze, Feuer oder Funken auf. Das könnte zu einer Explosion führen.

10. Achten Sie darauf, dass die Batterie fest angebracht ist.

Ist sie nicht sicher angebracht, kann sich die Batterie lösen und zu Verletzungen führen.

11. Entsorgen Sie die Batterie nicht mit dem normalen

Hausmüll und werfen Sie sie nicht ins Feuer.

12. Lagern Sie die Batterie an einem Ort außerhalb der

Reichweite von Kindern.

13. Verwenden Sie die Batterie korrekt gemäß ihren

Spezifi kationen. ZUSÄTZLICHE SICHERHEITSWARNUNGEN

1. Kehrt der Schalter nicht in seine Ausgangsposition

zurück, stellen Sie sofort den Gebrauch ein und vereinbaren Sie eine Reparatur mit einem von HiKOKI autorisierten Servicecenter.

2. Schlagen Sie nicht auf die Schalttafel und vermeiden Sie

harte Stöße. Das kann zu Beschädigungen führen.

3. Während der Arbeit mit dem Werkzeug:

○ Achten Sie darauf, dass der Bewehrungsstahl nicht diagonal schräg liegt. 0000BookCF18DSL.indb120000BookCF18DSL.indb12 2020/01/2117:12:552020/01/2117:12:5513 Deutsch Bewehrungsstahl ○ Halten sie den Schalter auf ein, bis der Kolben die Spitze erreicht. ○ Wenn er eingeschaltet ist, bewegt sich der Kolben nicht vorwärts, bevor er komplett zurückgekehrt ist. Dadurch wird sichergestellt, dass der nächste Öldruck nicht angewandt wird, während das Hydraulikventil im Inneren des Werkzeugs off en bleibt.

4. Ersetzen Sie die Klinge früh genug. Verwendung einer

angeschlagenen oder verformten Klinge kann zu Verletzungen durch umher fl iegende Teile führen.

5. Verwenden Sie den mitgelieferten Sechskantschlüssel

(4 mm) zur Montage oder zum Entfernen des Schneidblocks. Verwendung eines anderen Werkzeugs als des mitgelieferten kann dazu führen, dass zu stark oder zu wenig angezogen wird, was zu Verletzungen führen kann.

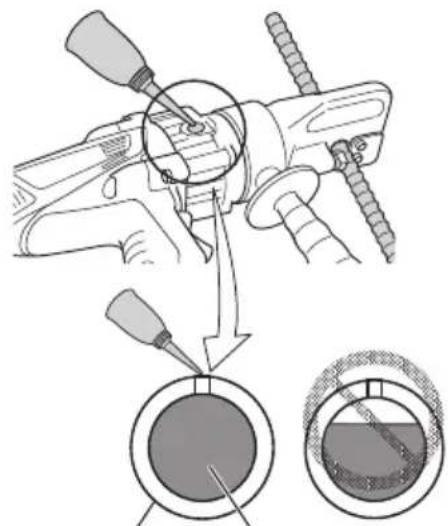

6. Beim Nachfüllen des Hydrauliköls:

○ Achten Sie darauf, dass es nur durchgeführt wird, wenn sowohl das Werkzeug als auch das Hydrauliköl kühl sind. Entfernen des Ölstopfens, wenn das Werkzeug heiß ist kann dazu führen, dass das Öl im Inneren des Werkzeugs herausspritzt und zu einem Unfall oder Verletzungen führt. ○ Versuchen Sie beim Einspritzen des Öls, keine Luft mit eintreten zu lassen. Pumpengehäuse Hydrauliköl

WARNUNG ZUM LITHIUM-IONEN-

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

3. Kommt es während des Betriebs zu einer Überhitzung der

Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen. ○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an

Stromsteckdosen oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen Zweck.

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

9. Halten Sie die Batterie sofort von off enen Flammen fern,

wenn Sie ein Leck oder üblen Geruch feststellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, übler Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, üblem Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. 0000BookCF18DSL.indb130000BookCF18DSL.indb13 2020/01/2117:12:562020/01/2117:12:5614 Deutsch Akku Schaltfeld Schalter der Ladestandskontrollleuchte Ladestand-Kontrollanzeigelampe Laden Bewehrungsstahl Schneidblock Klinge Schneidblock Verformung Schneidblock Fragment Gabelschlüssel Hydrauliköl Sechskantschlüssel (5 mm) Sechskantschlüssel (4 mm) Sechskant Buchsenschraube Riegel SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.

: Akku - Baustahlschneider Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Tragen Sie immer einen Augenschutz. Tragen Sie einen Kopfschutz Keine off enen Flammen; Feuer, off ene Zündquellen und Rauchen verboten Halten Sie Ihre Hände fern Halten Sie Ihr Gesicht fern Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden. Gleichstrom V Nennspannung D max Der maximale Durchmesser, der geschnitten werden kann WARNUNG Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte. ○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

BEZÜGLICH DES TRANSPORTS VON

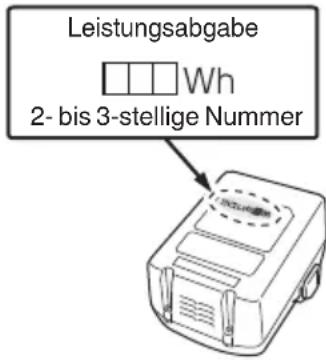

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ● Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden als gefährliche Güter angesehen und erfordern spezielle Anwendungsverfahren. ● Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden. Leistungsabgabe

2- bis 3-stellige Nummer

BEZEICHNUNG DER TEILE (Abb. 1 – Abb. 11) Spritzschutz Gehäuse Kolben Ablassventil Pumpengehäuse Bürstenkappe Schneidblock Seitlicher Griff Motor Typenschild Ölstopfen Einstellschraube Schalter 0000BookCF18DSL.indb140000BookCF18DSL.indb14 2020/01/2117:12:562020/01/2117:12:5615 Deutsch Trennen Sie die Batterie ab Lichtschalter: Kann mit diesem Werkzeug nicht verwendet werden Einschalten ON Arbeitet auf beiden Seiten gleich Schalter der Ladestandskontrollleuchte Der Akku ist fast leer. Den Akku schnellstmöglich wieder aufl aden. Es verbleibt die Hälfte der Akkuladung. Die verbleibende Akkuladung ist ausreichend. Frisst sich in den Bewehrungsstahl Unzulässige Handlung Warnung STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf Seite 186 aufgelisteten Zubehöre. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG Schneiden von Bewehrungsstahl zur Verstärkung von Beton TECHNISCHE DATEN Modell CF18DSL CF18DSAL Spannung 18 V Schneidkapazität Bis zu 16 mm Durchmesser Bis zu 20 mm Durchmesser Schneidgeschwindigkeit 4 Sek. 6,5 Sek. Maximale Härte des Bewehrungsstahls Zugfestigkeit 490 N/mm

Kopfwinkel der Rotation 345° 360° Abmessungen (L×B×H) 370 × 90 × 306 mm (ohne Seitengriff ) 413 × 103 × 316 mm (ohne Seitengriff ) Gewicht* 6,6 kg (BSL1850) 9,4 kg (BSL1850)

• Gemäß EPTA-Verfahren 01/2003 HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten. LADEN Laden Sie vor dem Gebrauch des Elektrowerkzeugs den Akku wie folgt auf.

1. Stecken Sie den Netzstecker des Ladegeräts in eine

Steckdose. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt wird, blinkt die Anzeigelampe rot (in 1-Sekunden-Intervallen).

2. Legen Sie den Akku in das Ladegerät ein.

Schieben Sie den Akku wie in der Abb. 3 gezeigt fest in das Ladegerät ein

Beim Einlegen eines Akkus in das Ladegerät wird der Ladevorgang begonnen und die Kontrolllampe leuchtet beständig rot. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe rot. (In Abständen von 1 Sekunde) (Siehe Tabelle 1) ● Kontrolllampen-Anzeige Die Anzeigen der Kontrolllampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben. 0000BookCF18DSL.indb150000BookCF18DSL.indb15 2020/01/2117:12:572020/01/2117:12:5716 Deutsch Tabelle 1 Anzeigen der Kontrolllampe Kontrolllampe (rot) Vor dem Laden Blinkt Leuchtet 0,5 Sekunden lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden) Beim Laden Leuchtet Leuchtet beständig Laden abgeschlossen Blinkt Leuchtet 0,5 Sekunden lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden) Wegen Überhitzung angehalten Blinkt Leuchtet 1 Sekunde lang. Erlischt 0,5 Sekunden lang. (Aus für 0,5 Sekunden) Akku überhitzt. Laden nicht möglich. (Der Ladevorgang wird nach Abkühlen des Akkus gestartet) Laden nicht möglich Flackert Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden) Betriebsstörung im Akku oder im Ladegerät ○ Wenn die Kontrolllampe fl ackert (in 0,2-Sekunden- Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese bei Bedarf. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder Ladegeräts vor. Die Teile vom autorisierten Kundendienst prüfen lassen. ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, dass der Akku, der mit dem Ladegerät geladen wurde, herausgenommen wurde, warten Sie mindestens 3 Sekunden, bevor Sie ihn wieder einlegen, um den Ladevorgang fortzusetzen. Wird der Akku innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass er nicht richtig aufgeladen wird. ○ Wenn die Kontrolllampe nicht rot blinkt (jede Sekunde), obwohl das Stromkabel an der Stromquelle eingesteckt ist, bedeutet das, dass möglicherweise der Schutzstromkreis des Ladegeräts aktiviert wurde. Ziehen Sie den Stecker aus der Steckdose und stecken Sie ihn nach etwa 30 Sekunden wieder ein. Blinkt dann die Kontrolllampe immer noch nicht (alle Sekunden), bringen Sie das Ladegerät bitte zu einem autorisierten Servicezentrum von HiKOKI.

BEZÜGLICH UMWELT UND

NUTZUNGSBEDINGUNGEN Dieses Werkzeug arbeitet mit Öldruck. Bei Verwendung im Winter oder bei kalter Witterung steigt die Viskosität des Hydrauliköls stark an und beschränkt die Leistung des Werkzeugs. Lassen Sie in einem solchen Fall das Werkzeug vor der Verwendung warmlaufen. Durchführen des Warmlaufbetriebs Schalten Sie das Werkzeug ein, ohne einen Bewehrungsstahl einzurichten und lassen Sie es für 30 bis 60 Sekunden kontinuierlich laufen. WARNUNG Platzieren Sie Ihre Hände während des Warmlaufbetriebs nicht in der Umgebung des Kolbens. Abhängig von der Umgebung und den Nutzungsbedingungen kann sich die Hydraulik aufheizen (über 50 °C). Das kann die Viskosität des Hydrauliköls und damit die Schneideleistung verringern. Falls dies auftritt, lassen Sie das Werkzeug abkühlen und nehmen Sie dann die Arbeit wieder auf. ● Bezüglich der Temperaturen und der Ladezeit des Akkus. Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben. Tabelle 2 Ladegerät Akku UC18YFSL Ladespannung V 14,4 – 18 Gewicht kg 0,5 Temperaturen, bei denen der Akku geladen werden kann 0oC – 50oC Ladezeit für Akkuleistung, ungefähr (bei 20 oC) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah min. min. min. min. min. min.

Anzahl an Akkuzellen 4 – 10 HINWEIS Die Aufl adezeit kann je nach Temperatur und Spannung der Stromquelle unterschiedlich sein. VORSICHT Wenn das Ladegerät ständig in Betrieb war, wird es heiß, das stellt eine Ursache für Ausfälle dar. Sobald der Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät vor dem nächsten Ladevorgang 15 Minuten ruhen.

4. Ziehen Sie den Netzstecker des Ladegeräts aus der

5. Halten Sie das Ladegerät fest und ziehen Sie den

Akku heraus. HINWEIS Ziehen Sie den Akku nach der Benutzung des Ladegeräts unbedingt aus diesem heraus und bewahren Sie ihn dann auf. VORSICHT

Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder die Batterie eben erst in Gebrauch gewesen ist, leuchtet die Kontrolllampe des Ladegeräts 1 Sekunde lang auf, erlischt für 0,5 Sekunden (aus für 0,5 Sekunden). Lassen Sie in einem solchen Fall den Akku erst abkühlen, bevor Sie mit dem Aufl aden beginnen. 0000BookCF18DSL.indb160000BookCF18DSL.indb16 2020/01/2117:12:572020/01/2117:12:5717 Deutsch

Aktion Abbildung Seite Herausnehmen und Einlegen des Akkus

Laden 3 187 Betätigen des Schalters 4 188 Bezüglich der Schalttafel (Ladestand-Kontrollleuchte)

Bezüglich des Rotationsmechanismus des Werkzeugkopfs

Schneiden 7 189 Wenn das Werkzeug sich in einen Bewehrungsstahl frisst

Austauschen des Schneidblocks* 9 190 Nachfüllen des Hydrauliköls 10 191 Prüfen und Ersetzen der Kohlebürste 11 192 Auswahl des Zubehörs ― 193

• Austausch des Schneidblocks Bei wiederholtem Schneiden von Bewehrungsstahl erleidet der Schneidblock Schäden wie Klingenverschleiß, Verformung oder Abschlagen. Wird ein verschlissener, verformter oder abgeschlagener Schneidblock verwendet, kann der Kolben, weil der Bewehrungsstahl nicht vollständig geschnitten ist, eventuell nicht zurückkehren und dadurch vom Schneidblock eingeklemmt werden. Des Weiteren kann dies zu einer Fehlfunktion des Werkzeugs oder Beschädigung des Schneidblocks führen. ● 1000 Schnitte pro einzelnem Klingenstandort Die Lebensdauer (Anzahl der Schnitte) einer einzelnen Stelle auf der Klinge beträgt etwa 1000. ● 4 Klingenstandorte an einem einzigen Schneidblock Es gibt 4 Klingenstandorte am Schneidblock, die durch erneutes Anbringen und Ändern der Ausrichtung des Blocks 4 mal verwendet werden können. ● Tauschen Sie den Schneidblock so früh wie möglich aus Ändern Sie die Ausrichtung des Schneidblocks oder tauschen Sie ihn aus, wenn die Klinge abgeschlagen oder verformt ist. Klinge Verformung/ Abschlag

WARTUNG UND INSPEKTION

1. Wartung nach dem Gebrauch

Ziehen Sie nach der Verwendung des Werkzeugs ein Paar Lederhandschuhe an und reinigen Sie den Bereich um den Kolben herum von Metallteilen und anderem Abfall. HINWEIS Ansammlung von Metallteilen kann zu einem Festfressen des Kolbens führen. WARNUNG Blasen Sie den Abfall nicht mit einer Luftpistole oder einem ähnlichen Gerät weg. Scharfkantige Fragmente können zu Verletzungen führen, wenn Sie in der Luft umherfl iegen.

2. Überprüfen Sie den Schneidblock

Überprüfen Sie die Klinge regelmäßig auf Abschlag oder Verformung. WARNUNG Ersetzen Sie die Klinge früh genug. Verwendung einer angeschlagenen oder verformten Klinge kann zu Verletzungen durch umher fl iegende Teile führen.

3. Überprüfen Sie den Hydraulikölstand

Über 70 % der Fälle von verminderter Schnittleistung sind das Ergebnis eines ungenügenden Hydraulikölstands. Überprüfen Sie vor der Verwendung des Werkzeugs immer den Hydraulikölstand.

4. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

5. Wartung des Motors

Die Wicklung des Motors ist das "Herzstück" des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.

6. Inspektion der Kohlebürsten (Abb. 11)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Da übermäßig abgenutzte Kohlebürsten Motorstörungen verursachen können, ersetzen Sie die Kohlebürsten durch neue, wenn sie bis zur „Verschleißgrenze“ ⓐ oder in deren Nähe abgenutzt worden sind. Darüber hinaus müssen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen können. HINWEIS Verwenden Sie beim Ersatz der Kohlebürste durch eine neue unbedingt eine HiKOKI-Kohlebürste mit der Artikelnummer 999100.

7. Austausch der Kohlebürsten (Abb. 11)

Entfernen Sie die Kohlebürste nach dem Abnehmen der Bürstenkappe, indem Sie den Vorsprung der Kohlebürste mit einem fl achen Schraubenzieher o.Ä. erfassen. Beim Installieren der Kohlebürste die Richtung so wählen, dass die Klaue ⓑ der Kohlebürste mit der Kontaktfl äche ⓒ an der Außenseite des Bürstenrohrs übereinstimmt. Schieben Sie sie dann mit einem Finger hinein. Installieren Sie zuletzt die Bürstenkappe. VORSICHT Stellen Sie unbedingt sicher, dass die Klaue der Kohlebürste in den Kontaktteil außerhalb des Bürstenrohrs eingeschoben wird. (Sie können eine beliebige der beiden gelieferten Klauen einschieben.) Vorsicht ist erforderlich, da Fehler bei dieser Tätigkeit zu einer verformten Klaue der Kohlebürste und frühzeitigen Motorstörungen führen können.

Wenn das Werkzeug schmutzig ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Kein Chlorlösungsmittel, Benzin oder Farbenverdünner verwenden, da diese Kunststoff e aufweichen.

Lagern Sie das Gerät bei einer Temperatur unter 40°C und außerhalb der Reichweite von Kindern. HINWEIS Aufbewahren von Lithiumionenbatterien. Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. 0000BookCF18DSL.indb170000BookCF18DSL.indb17 2020/01/2117:12:572020/01/2117:12:5718 Deutsch Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicezentrum. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 97 dB (A) Gemessener A-gewichteter Schalldruck: 86 dB (A) Messunsicherheit K: 3 dB (A). Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Baustahlschneiden: Vibrationsemissionswert

Messunsicherheit K = 1,5 m/s

EG-KONFORMITÄTSERKLÄRUNG
