Produkttype	Trådløs betongjernkutter
Merke	HiKOKI
Modell	CF18DSL
Nominell spenning	18 V
Maksimal skjærekapasitet	Opptil 16 mm diameter
Skjærehastighet	4 sekunder
Maksimal stanghardhet	Strekkfasthet 490 N/mm²
Hoderotasjonsvinkel	345°
Mål (L × B × H)	370 × 90 × 306 mm (uten sidehåndtak)
Vekt (med batteri BSL1850)	6,6 kg
Strømforsyning	Litium-ion batteri 18 V (modell BSL1850)
Lader	UC18YFSL
Ladetid (batteri 5,0 Ah)	Omtrent 75 minutter
Ladetemperaturområde	0°C til 50°C
Lydtrykknivå	86 dB(A)
Lydeffektnivå	97 dB(A)
Vibrasjonsutslippsverdi	2,5 m/s² (skjæring av stålstang)
Medfølgende tilbehør	Unbrakonøkkel 4 mm, unbrakonøkkel 5 mm, fastnøkkel, hydraulikkolje, etc.
Vedlikehold	Kontroller hydraulikkoljemengden, skift kullbørster, rengjør utsiden.
Sikkerhet	Bruk alltid vernebriller; unngå åpen flamme; hold hendene unna skjæreenheten.

Ofte stilte spørsmål - CF18DSL HiKOKI

Hvordan lader jeg batteriet til HiKOKI CF18DSL?

Koble laderen UC18YFSL til et strømuttak, sett deretter batteriet BSL1850 i laderen. Den røde indikatorlampen blinker under lading og lyser fast når ladingen er fullført. Ladetiden for et 5,0 Ah batteri er omtrent 75 minutter.

Hva er maksimal skjærekapasitet for CF18DSL?

Maksimal skjærekapasitet er 16 mm diameter for stålstenger med strekkfasthet opp til 490 N/mm². Skjærehastigheten er omtrent 4 sekunder.

Hvordan skifter jeg skjæreenheten?

Fjern først batteriet. Bruk den medfølgende unbrakonøkkelen på 4 mm til å løsne festebolten til skjæreenheten. Ta ut den slitte enheten, og installer en ny enhet med ønsket bladretning. Stram bolten godt. Kontroller at enheten er riktig på plass før bruk.

Hva gjør jeg hvis verktøyet klemmer en stang og ikke kutter helt?

Hvis stangen sitter fast, slipp umiddelbart bryteren. Bruk fastnøkkelen til å dreie justeringsskruen på avlastningsventilen (Fig. 8 i håndboken) for å løsne stangen. Etter dette, kontroller tilstanden til bladet på skjæreenheten og bytt det om nødvendig.

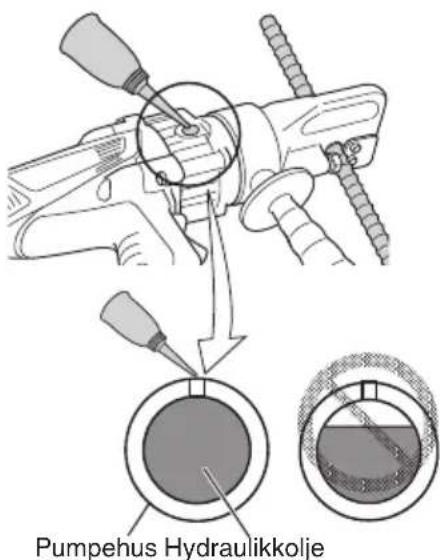

Hvordan kontrollerer jeg hydraulikkoljenivået?

Før hver bruk, kontroller hydraulikkoljemengden i pumpehuset. Fjern oljeproppen og sørg for at oljen når det angitte nivået. Hvis nivået er lavt, tilsett original HiKOKI hydraulikkolje (tilsvarer ISO VG46). Merk: verktøyet må være kaldt.

Når må kullbørstene skiftes?

Kullbørster er slitedeler. Kontroller dem regelmessig: hvis børstelengden nærmer seg slitasjegrensen (merket på børsten), bytt dem med nye kullbørster HiKOKI kode 999100. For utskifting, fjern børstehetten og sett inn den nye børsten ved å justere spikeren med kontaktdelen.

Hvilket tilbehør følger med CF18DSL?

Pakken inneholder hovedenheten, en unbrakonøkkel 4 mm, en unbrakonøkkel 5 mm, en fastnøkkel, en flaske hydraulikkolje, batteriet BSL1850 og laderen UC18YFSL. Sidehåndtaket følger også med.

Hvordan vedlikeholder jeg verktøyet etter bruk?

Bruk lærhansker og rengjør metallpartikler rundt stempelet. Kontroller tilstanden til bladet på skjæreenheten. Tørk av utsiden med en myk, tørr klut eller litt såpevann. Oppbevar verktøyet på et tørt, støvfritt sted med temperatur under 40°C.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller og hjelm. Ikke bruk løse klær. Hold hendene unna skjæreenheten. Ikke røyk under bruk eller ved påfylling av hydraulikkolje. Sørg for at batteriet er godt låst før bruk. Skjær aldri mer enn én stang om gangen.

Hvordan oppbevarer jeg litium-ion-batteriet over lengre tid?

Før langtidslagring (over 3 måneder), lad batteriet fullt. Oppbevar det på et kjølig, tørt sted, beskyttet mot direkte sollys. Hvis batteriet forblir svakt oppladet i flere måneder, kan det miste kapasitet. Utfør noen lade-/brukssykluser for å regenerere det om nødvendig.

BRUKSANVISNING CF18DSL HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

8. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

* I henhold til EPTA-procedure 01/2003

BEMÆRK

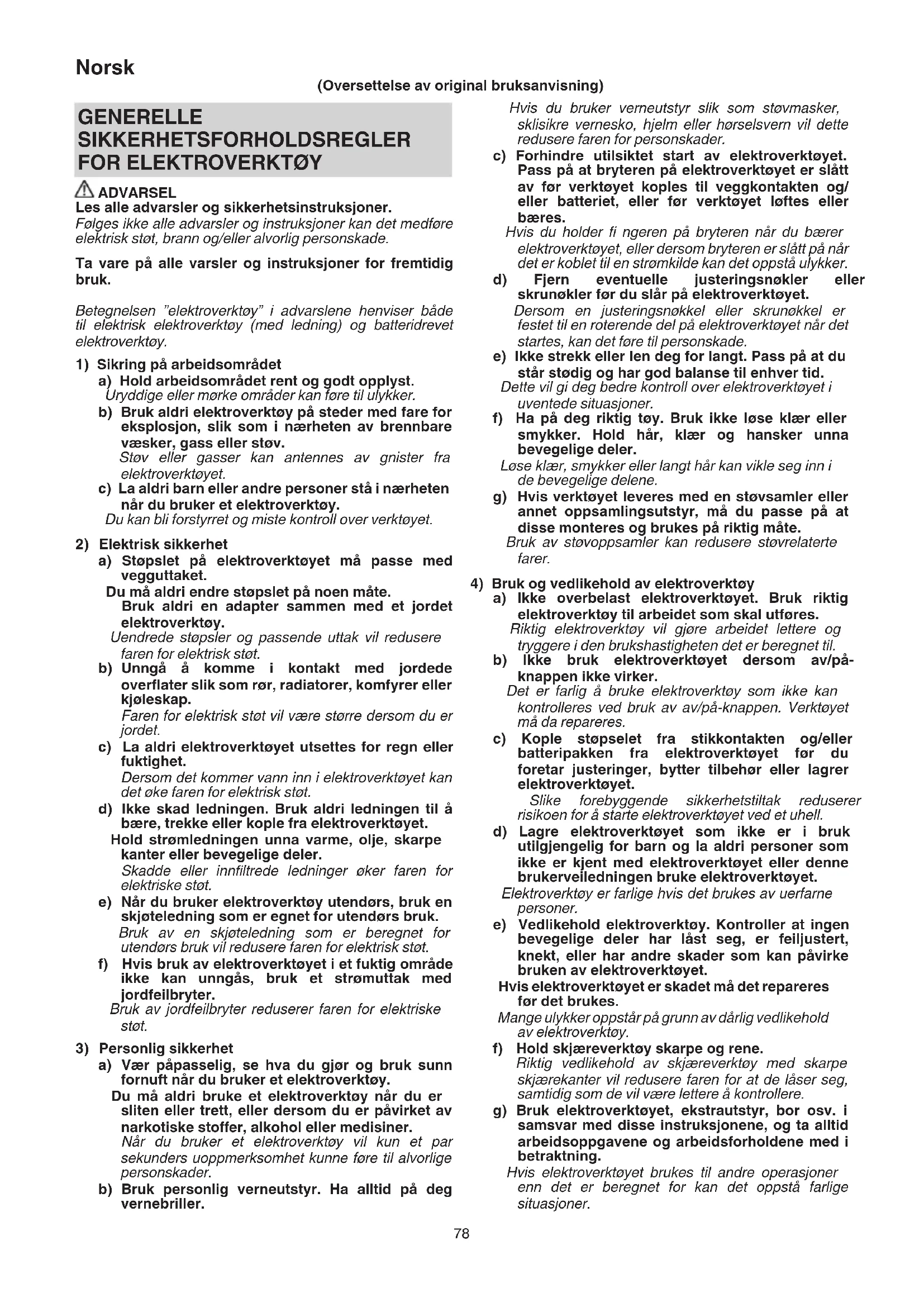

Les alle advarsler og sikkerhetsinstruksjoner.

Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.

Støv eller gasser kan antennes av gnister fra elektroverktøyet.

c) La aldri barn eller andre personer stå i nærheten när du bruker et elektroverktøy.

Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket.

Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller innfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy.

Du må aldri bruke et elektroverktøy när du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.

b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Hvis du bruker verneutstyr slik som støvmasker, sklisikre vernesko, hjelm eller hørselsvern vil dette redusere faren for personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fi ngeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet.

Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Ha på deg riktig tøy. Bruk ikke løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler.

Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte.

Bruk av støvoppsamler kan redusere støvrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres.

Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/påknappen ikke virker.

Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet.

Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen bruke elektroverktøyet.

Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet.

Hvis elektroverktøyet er skadet må det repareres før det brukes.

Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene.

Riktig vedlikehold av skjæreverktøy med skarpe skjærekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for kan det oppstå farlige situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for én batteripakke kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET ARMERINGSKLIPPER

ADVARSEL

1. Ikke påta deg oppgaver som ligger over dette verktøyets skjæreevner, slik de er oppgitt i spesifikasjonskolonnen. Ikke skjær harde materialer med en strekkfasthet på mer enn 490 N/mm². Dette kan forårsake skade fra fl ygende fragmenter.

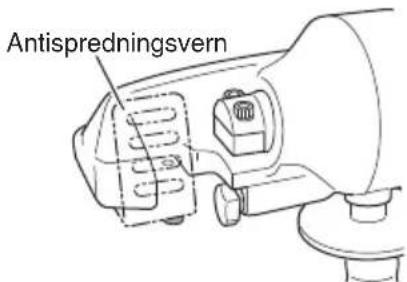

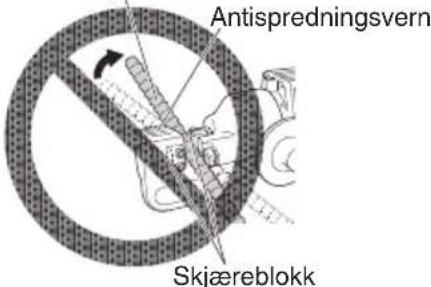

1. Pass på at du bruker produktet med antispredningsvernet på til enhver tid. Du må aldri bruke verktøyet uten denne beskyttelsen.

1. Bruk alltid hjelm, sikkerhetsstøvler og annet verneutstyr når du arbeider.

2. Hydraulikkolje er brannfarlig og følgende forholdsregler bør følges for å unngå brann.

- Ikke fjern pumpehusene til oljepluggen når verktøyet kjører eller er varmt.

○ Vent til verktøyet er skikkelig nedkjølt før du skifter hydraulikkoljen.

○ Når du skifter hydraulikkoljen, velger du et sted uten brennbare materialer i nærheten og unngår å søle ut olje. Skulle du søle ut olje må du passe på å tørke grundig.

○ Ikke røyk när du skifter hydraulikkolje eller bruker verktøyet.

○ Ikke bruk verktøyet i nærheten av stedet hvor du skiftet hydraulikkoljen.

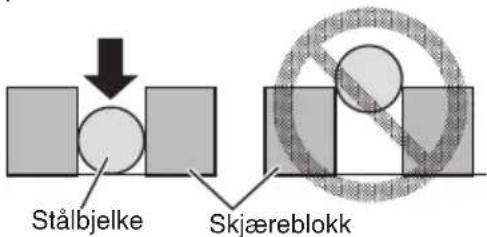

1. Når du skjærer armeringsstål må du passe på at stålbjelken er klemt dypt i skjæreblokken. Dersom bjelken ikke er plassert dypt nok kan skjæreblokken bli skadet eller det kan fly splinter, som kan føre til ulykke eller personskade.

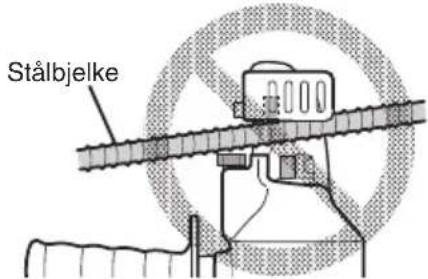

1. Aldri sett inn armeringsstålet på skrå slik at det stikker ut over antispredningsvernet.

Stälbjelke

1. Når du bruker bryteren må du aldri plassere fi ngrene i nærheten av skjæreblokken. Dette kan forårsake personskade.

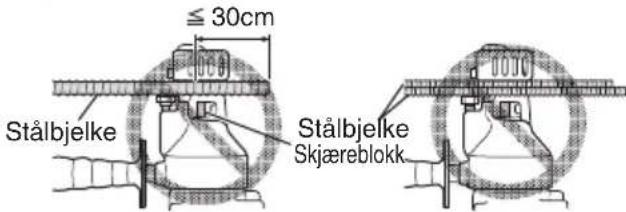

2. Ikke skjær stålbjelken til en lengde kortere enn 30 cm. Ikke skjær 2 eller flere stålbjelker samtidig. Gjør du det, kan det resultere i fl ygende stykker som kan føre til ulykker eller skader.

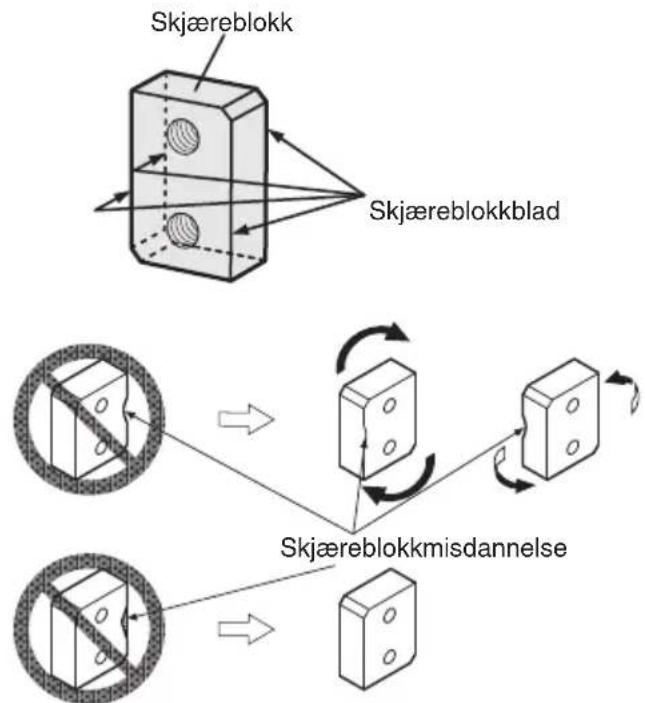

1. Ikke bruk en skadet skjæreblokk. Bytt den ut med en ny en, da en skadet skjæreblokk ikke bare skader verktøyet men også kan forårsake ulykker. Dersom skjæreblokken blir deformert kan du fortsette å bruke den ved å endre festeretningen.

Norsk

1. Utfør en prøvekjøring før bruk. Dersom det oppstår tegn på problemer, unormale lyder eller vibrasjoner under prøvekjøringen eller vanlig bruk av verktøyet, slår du øyeblikkelig av verktøyet, stanser bruken og sørger for inspeksjon eller reparasjon hos et HiKOKI-autorisert servicesenter. Fortsatt bruk kan føre til personskade.

2. Kontroller for skader, sprekker eller misdannelser dersom du mister eller dytter borti verktøyet. Dersom det er slike skader, kan det oppstå personskade.

FORSIKTIG

1. Før bruk må du kontrollere skjæreblokken og kabinettet for løse bolter, sjekke hydraulikkoljevolumet osv. Pass også på å fjerne alle påmonterte verktøy, som skiftenøkler.

2. Pass på at du fjerner batteriet när du inspiserer, rengjør eller bytter ut skjæreblokken. Hvis du utilsiktet slår på verktøyet kan det oppstå personskade.

3. Sørg for at det ikke er noen nedenfor när du arbeider på høytliggende steder. Hvis du mister verktøyet eller andre materialer kan dette forårsake ulykker eller personskade.

4. Bruk kun ekte hydraulikkolje. Den ekte oljen må tilsvare viskositetsgrad 46 (VG46) på ISOs internasjonale viskositetsskala.

5. Ikke gni hvis hydraulikkoljen kommer i kontakt med øynene dine. Skyll øyeblikkelig og omhyggelig med rent springvann og kontakt lege for behandling. Uten behandling kan oljen føre til øyeskade.

6. Dersom hydraulikkoljen kommer i kontakt med huden, skyller du øyeblikkelig og omhyggelig med rent vann og såpe. Hvis du ikke gjør dette kan huden bli betent.

7. Hvis du skulle svelge hydraulikkolje, må du ikke prøve å kaste opp. Kontakt lege øyeblikkelig for behandling.

8. Når du ikke bruker hydraulikkoljen, må du passe på at lokket til beholderen er festet forsvarlig og at den befi nner seg langt unna direkte sollys og er utilgjengelig for barn.

9. Ikke plasser beholderen med hydraulikkolje i nærheten av en forbrenningskilde, som varme, fl ammer eller gnister. Dette kan forårsake eksplosjon.

10. Sørg for at batteriet er festet ordentlig. Hvis det ikke er festet ordentlig kan batteriet løsne og forårsake skade.

11. Ikke kast batteriet med vanlig søppel eller brenn det.

12. Oppbevar batteriet utilgjengelig for barn.

13. Bruk batteriet på korrekt måte i henhold spesifi kasjonene.

FLERE SIKKERHETSADVARSLER

1. Hvis bryteren ikke vender tilbake til sin opprinnelige posisjon, må du øyeblikkelig stanse bruken og bestille reparasjon hos det HiKOKI-autoriserte servicesenteret.

2. Ikke slå eller bruk sterke støt på bryterpanelet. Dette kan forårsake skade.

3. Når du bruker verktøyet:

○ Pass på at stålbjelken ikke ligger skrått.

○ Når bryteren er på vil stemplet ikke bevege seg fremover før den har kommet helt tilbake. Dette sikrer at det neste oljetrykket ikke utløses mens hydraulikkventilen i verktøyet er åpen.

1. Bytt ut bladet på et tidlig stadium. Bruk av sprukkent eller deformert blad kan føre til skade fra splinter.

2. Bruk den medfølgende sekskantnøkkelen (4 mm) når du installerer eller fjerner skjæreblokken. Hvis du bruker et annet verktøy enn det som følger med kan det oppstå for mye eller utilstrekkelig spenning, som kan føre til skade.

3. Når du skifter hydraulikkolje:

Pass alltid på at den ferdig når temperaturen til både verktøyet og hydraulikkoljen er kjølig. Hvis du fjerner oljepluggen mens verktøyet er varmt kan oljen i verktøyet sprute ut og forårsake ulykke eller personskade.

○ Prøv å unngå å føre inn luft när du sprøyter inn oljen.

ADVARSEL ANGÅENDE LITHIUM-ION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseff ekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

til 1. Når gjenværende batterieff ekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.

1. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

2. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
2. Sørg for at spon og støv ikke faller på batteriet under arbeidet.
   ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
3. Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
   ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
4. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.
5. Ikke bruk et tydelig ødelagt eller deformert batteri.
6. Ikke bruk batteriet med feilkoplet polaritet.
7. Ikke koble direkte til et elektrisk uttak eller bilens sigarettenner.
8. Ikke bruk batteriet til et annet formål enn de som er spesifi sert.
9. Hvis batteriladingen blir mislykket selv när den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.
10. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
11. Holdes unna fl ammer umiddelbart när ekkel lukt eller lekkasje oppdages.
12. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
13. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig.

Hvis dette ikke gjøres kan væsken føre til synsproblemer.

1. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig.

Væsken kan forårsake irritasjon på huden.

1. Hvis du finner rust, ekkel lukt, överoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

• Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
  For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

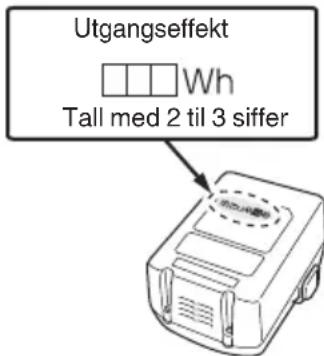

• Litiumionbatterier med en effekt større enn 100 Wh ansees som farlige varer og krever spesielle behandlingsprosedyrer.
• For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

1	Antispredningsvern
2	Hylster
3	Stempel
4	Løseventil
5	Pumpehus
6	Børstehette
7	Skjæreblokk
8	Sidehåndtak
9	Motor
10	Navneplate
11	Oljeplugg
12	Justeringsbolt
13	Bryter
14	Batteri
15	Bryterpanel
16	Gjenværende batteriindikator-bryter
17	Gjenværende batteriindikator-lampe
18	Lysbryter: Kan ikke brukes med dette verktøyet.
19	Stålbjelke
20	Skjæreblokkblad
21	Skjæreblokkmisdannelse
22	Skjæreblokkfragment
23	Fastnøkkel

Norsk

24	Hydraulikkolje
25	Sekskantnøkkel (5 mm)
26	Sekskantnøkkel (4 mm)
27	Sekskantet Pipebolt
28	Lås

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	CF18DSL / CF18DSAL: Batteridrevet Armeringsklipper
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Ha alltid på deg vernebriller.
	Bruk hodevern
	Ingen åpne fl ammer; lld, åpen tenningskilde og røyking forbudt
	Hold hendene vekk
	Hold ansiktet vekk
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Likestrøm
V Merkespenning
D max Maksimal diameter som kan skjæres
	Koble fra batteriet
	Lysbryter: Kan ikke brukes med dette verktøyet
	Slå PÄFungerer på samme måte på hver side
	Gjenværende batteriindikator-bryter
	Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig
	Batteriets gjenværende kapasitet er halvert.

	Det er nok strøm på batteriet.
	Griper i stålbjelken
	Utilrådelig betjeningsmåte
	Advarsel

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 186.

Standard tilbehør kan endres uten varsel.

ANVENDELSE

Skjærer stålbjelker som skal brukes til armering av betong

SPESIFIKASJONER

Modell CF18DSL	CF18DSAL
Spenning 18 V
Skjærekapasitet	Diameter opptil 16 mm	Diameter opptil 20 mm
Skjærehastighet 4 sek. 6,5 sek.
Maksimal bjelkehardhet	Strekkfasthet på 490 N/mm ^2
Hodevinkel for rotasjon	345° 360°
Ytre mål (LxBxH)	370 × 90 × 306 mm (uten sidehåndtak)	413 × 103 × 316 mm (uten sidehåndtak)
Vekt* 6,6 kg (BSL1850)	9,4 kg (BSL1850)

* i henhold til EPTA-prosedyren 01/2003

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du kobler kontakten til batteriladeren til en stikkontakt, vil pilotlampen blinke rødt (med intervall på 1 sekund).

1. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 3.

1. Lading

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt. Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Med intervall på 1 sekund) (Se tabell 1)

● Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1

Pilotlampens indikasjoner
Pilotlampe (rød)	Før lading Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Under lading Lyser	Lyser kontinuerlig
	Lading fullført Blinker	Lyser i 0,5 sekunder. Lyser ikke i 0,5 sekunder.(av i 0,5 sekunder)
	Overopphetet beredskap	Blinker	Batteriet overopphetet. Kan ikke lade. (Ladning vil starte når batteriet er avkjølt)
	Lading ikke mulig	Blafrer	Feilfunksjon i batteriet eller laderen

- Angående temperaturer og ladetider.

Temperaturer og ladetider vil bli som vist i tabell 2

Tabell 2

Batteri\Lader		UC18YFSL
Ladespenning V 14,4 – 18
Vekt kg 0,5
Temperaturer hvor batteriet kan lades		0°C – 50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Antall battericeller 4 – 10

MERK

Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.

FORSIKTIG

Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

FORSIKTIG

Hvis batteriet lades mens det er varmt fordi det har vært utsatt for direkte sollys i lengre tid, eller fordi batteriet nettopp har vært i bruk, vil laderens pilotlys lyse i 1 sekund, være slukket i 0,5 sekunder (av i 0,5 sekunder). I så fall må batteriet kjøles ned før ladingen starter.
○ Når pilotlyset blafrer (med intervaller på 0,2 sekunder), må du kontrollere om det finnes fremmedlegemer i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.
○ Fordi den innebygde mikrodatamaskinen bruker cirka 3 sekunder på å bekrefte at batteriet som lades med laderen er tatt ut, skal du vente i minimum 3 sekunder før du setter det inn igjen for å fortsette ladingen. Hvis batteriet settes inn igjen før det har gått 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

○ Blinker ikke pilotlampen i rødt (hvert sekund) selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert.

Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 30 sekunder. Dersom dette ikke får pilotlampe til å blinke rødt (hvert sekund), vennligst ta laderen til et autorisert HiKOKI-verksted.

OM MILJ∅ OG BRUKSBETINGELSER

Dette verktøyet kjører på oljetrykk.

Ved bruk om vinteren eller i kalde forhold vil viskositeten til hydraulikkoljen stige betraktelig, noe som svekker verktøyets funksjon.

I slike tilfeller kjører du verktøyet gjennom en oppvarmingsrunde før bruk.

Hvordan varme opp

Slå på verktøyet uten å legge på en stålbjelke og la den kjøre kontinuerlig i 30 til 60 sekunder.

ADVARSEL

Ikke plasser hendene i nærheten av stemplet under oppvarmingen.

Hydraulikken kan bli varm (over 50°C), avhengig av miljø og bruksbetingelser. Dette kan senke viskositeten til hydraulikkoljen og redusere skjærekraften. Hvis dette skjer lar du verktøyet kjøle seg ned før du fortsetter arbeidet.

MONTERING OG BRUK

Handling	Figur	Side
Ta ut og sette inn batteriet	2	187
Lading	3	187
Bryterbruk	4	188
Om bryterpanelet(Indikator for gjenværende batteri)	5	188
Om rotasjonsmekanismen til verktøyhodet	6	188
Kutting	7	189
Hvis verktøyet griper i stålbjelken	8	190
Bytte skjæreblokken*	9	190
Hvordan bytte hydraulikkoljen 10 191
Sjekke og bytte ut karbonbørsten 11	192
Valg av tilbehør	—	193

Norsk

* Bytte ut skjæreblokken

Ved gjentatt bruk vil skjæreblokken få skader, som bladslitasje, misdannelser og sprekkdannelse. Når du bruker en slitt, deformert eller sprukken skjæreblokk, kan det hende at stemplet ikke går tilbake fordi stålbjelken ikke ble skikkelig skåret og fortsatt ligger klemt i skjæreblokken. Dette kan dessuten føre til funksjonsfeil eller skade på skjæreblokken.

● 1000 kutt for hver lokasjon på bladet

Levetiden (antall kutt) til en gitt lokasjon på bladet er cirka 1000.

● 4 bladlokasjoner på én skjæreblokk

Det er 4 bladlokasjoner på skjæreblokken som kan brukes ved re-montere og endre retningen på blokken 4 ganger.

- Bytt skjæreblokken så tidlig som mulig

Endre retningen på skjæreblokken eller bytt den ut hvis bladet er sprukken eller deformert.

Blad

1. Vedlikehold etter bruk

Etter at du har brukt verktøyet, tar du på et par lærhansker og tørker av metallpartikler og annet avfall rundt stemplet.

MERK

Opphopning av metallpartikler kan føre til at stemplet henger seg opp.

ADVARSEL

Ikke blås vekk avfallet med en luftpistol eller lignende verktøy.

2. Kontroller skjæreblokken

Kontroller regelmessig bladet for sprekker og misdannelser.

ADVARSEL

Bytt ut bladet på et tidlig stadium. Bruk av sprukkent eller deformert blad kan føre til skade fra splinter.

3. Kontroller volumet til hydraulikkoljen

Over 70 % av tilfeller med redusert skjærekraft skyldes utilstrekkelig hydraulikkoljevolum. Kontroller alltid hydraulikkoljevolumet før du bruker verktøyet.

4. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

5. Vedlikehold av motoren

Motorrotasjonen er selve "hjertet" til elektroverktøyet.

Vær forsiktig slik at rotasjonen ikke blir skadet og/eller våt av olje eller vann.

6. Inspisere karbonbørstene (Fig. 11)

Motoren har karbonbørster, dette er forbruksdeler. Da en utslitt kullbørste kan resultere i motorproblemer, må en kullbørste skiftes ut når den blir helt nedslitt eller begynner å nærme seg "slitegrensen" ⓐ. I tillegg må du alltid holde karbonbørstene rene og passe på at de glir fritt innenfor børsteholderne.

MERK

Når du skifter ut karbonbørsten med en ny, må du sørge for å bruke HiKOKI karbon børste kodenr. 999100.

7. Bytte karbonbørstene (Fig. 11)

Taut karbonbørstene ved først å fjerne børsteholderhetten og hekt så av utspringet på karbonbørsten med en flat skrutrekker eller lignende.

Når karbonbørsten monteres må retningen velges slik at neglen ⓑ på karbonbørsten stemmer med kontaktdelen Ⓒ på utsiden av børsterøret. Skyv deretter børsten inn med en finger. Til slutt settes børsteholderhetten på plass.

FORSIKTIG

Vær absolutt sikker på at neglen på karbonbørsten settes inntil kontaktposisjonen på utsiden av børsterøret. (Bruk en av de to vedlagte neglene.)

Utvis forsiktighet siden en eventuell feil under innsettingen kan resultere i deformert negl på karbonbørsten og raskt forårsake motortrøbbel.

8. Rengjøring på utsiden

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

9. Oppbevaring

Oppbevares på et sted hvor temperaturen ikke overstiger 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN60745 og ISO 4871.

Målt A-veid lydeff ektnivå: 97 dB (A)

Målt A-veid lydtrykknivå: 86 dB (A)

Usikkerhet K: 3 dB (A).

Bruk hørselvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifølge EN60745.

Armeringsklipper :

Vibrasjonsutslippsverdi a_h=2,5 m/s^2

Usikkerhet K = 1,5 m/s²

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes som en foreløpig estimering av eksponering.

ADVARSEL

○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes.
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

YLEISET SÄHKÖTYÖKALUN TURVALLISUUTTA KOSKEVAT VAROITUKSET

⚠️ VAROITUS
