РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CF18DSL HiKOKI

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието

лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като респираторна маска, специални обувки с устойчива на плъзгане подметка, каска, или антифони, според условията на работа, които

опасността от нараняване. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт

или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички гаечни и други ключове, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Тов а осигурява по-добър контрол върху електрическите инструменти при неочаквани

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели. Подходящият електрически инструмент осигурява безопасно и по-добре свършена работа при предвидените номинални параметри. b) Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът "електрически инструменти", използван в предупрежденията за безопасност, се отнася до електро захранвани (с кабел) от мрежата, или захранвани на батерии (безжични) електрически инструменти.

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Разхвърляни или не добре осветени работни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселите на електрическите инструменти трябва да отговарят на контактите. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели със заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически

d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате кабела. Пазете кабелите от източници на топлина,

смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато използвате електрически уред на открито, използвайте удължител, подходящ за външна употреба. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрически инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно. g) Използвайте електрически инструменти, приставки и аксесоари, и т.н ., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

5) Експлоатация и поддръжка на електрически

инструменти захранвани от батерии a) Зареждайте уредите само със зарядните устройства, посочени от производителя. Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар, при използване за друг тип батерии. b) Използвайте електрическите инструменти само с посочения за тях тип батерии. Използването на друг тип батерии създава риск от нараняване и пожар. c) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да осъществят контакт между клемите им. Контакт между клемите на батериите може да доведе от искри или пожар.

При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ. Електролитът на батериите може да причини възпаление или изгаряния.

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Тов а ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С АКУМУЛАТОРЕН РЕЗАЧ НА СТРОИТЕЛНА АРМАТУРА ПРЕДУПРЕЖДЕНИЕ

1. Не поемайте задачи, които надминават

възможностите за рязане на този инструмент, посочени в колоната със спецификации. Също така не режете твърди материали, чиято устойчивост на опън надвишава 490 N/мм

. Това може да доведе до нараняване от хвърчащи фрагменти.

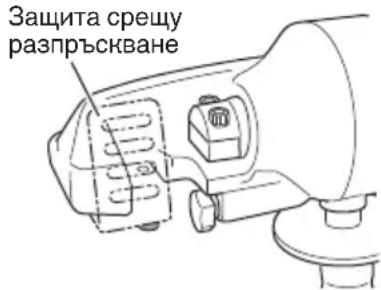

2. Уверете се, че използвате продукта с поставена

защита срещу разпръскване през цялото време. Никога не използвайте инструмента без защита. Защита срещу разпръскване

3. Винаги носете каска, предпазни ботуши и друга

защитна екипировка по време на работа.

4. Хидравличното масло е запалимо и е необходимо

да се вземат следните предпазни мерки, за да се избегне пожар. ○ Не вадете щепсела на маслената помпа по време на работа или когато инструментът е топъл. ○ Допълнете хидравлично масло след като инструментът е достатъчно изстинал. ○ Когато допълвате хидравлично масло, изберете място, където няма запалими материали наоколо и избягвайте разливане. Ако разлеете масло, уверете се, че сте го избърсали внимателно. ○ Не пушете, когато допълвате хидравлично масло или по време на работа с инструмента.

работете с инструмента близо до мястото, където се допълва хидравлично масло.

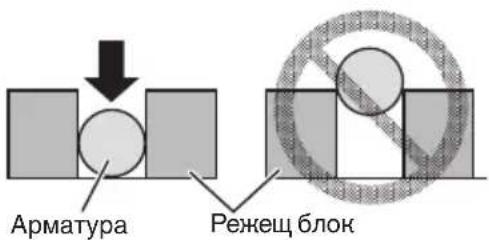

5. Когато режете арматура, уверете се, че същата е

поставена дълбоко между режещия блок. Ако не е поставена достатъчно дълбоко, режещият блок може да се повреди или да прехвърчат фрагменти, което може да доведе до инцидент или нараняване. 0000BookCF18DSL.indb1620000BookCF18DSL.indb162 2020/01/2117:13:352020/01/2117:13:35163

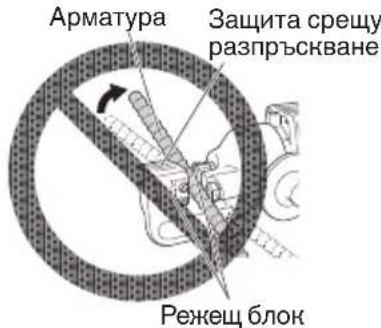

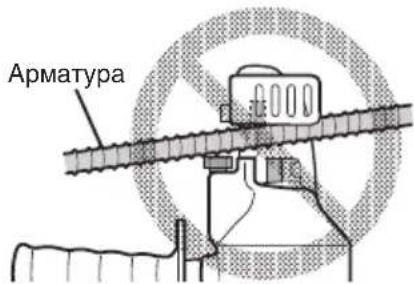

6. Никога не поставяйте арматурата под наклон, при

който излиза извън защитата срещу разпръскване.

Защита срещу разпръскване

7. Когато работите с превключвателя, никога не

поставяйте пръстите си близо до режещия блок. Това може да доведе до нараняване.

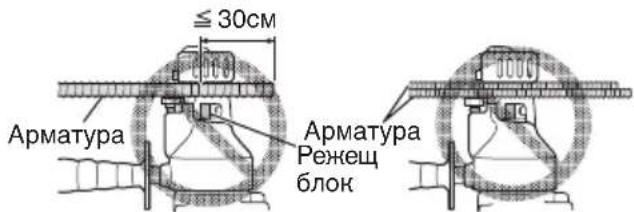

8. Не режете арматура до дължина по-къса от 30 см.

Също така не режете 2 или повече арматури едновременно. Рязането на арматура до 30 см или по-малко може да доведе до прехвърчащи фрагменти, което може да доведе до инцидент или нараняване.

9. Не използвайте повреден режещ блок. Сменете го с

нов, тъй като повреденият режещ блок не само ще доведе до повреда в инструмента, но също така и до инциденти. Ако се деформира, режещият блок може да се използва като се смени посоката, в която е

време на пробното пускане или при използване на инструмента има някакви индикации за повреда, нетипични звуци или вибрации, незабавно изключете инструмента, прекъснете използването му и уредете проверка или ремонт с оторизиран сервизен център на HiKOKI. Продължителната употреба може да доведе до нараняване.

изпуснете или ударите инструмента, проверете го за повреда, пукнатини или деформации. Ако има такива, същите могат да доведат до нараняване.

разхлабени болтове, обем на хидравличното масло и др. Също така уверете се, че сте премахнали всякакви закачени инструменти като например гаечен ключ

2. Уверете се, че сте свалили акумулатора по време на

проверка, почистване или смяна на режещия блок. Случайното включване на инструмента може да доведе до нараняване.

3. Когато работите с инструмента на високо, първо

се уверете, че под вас няма хора. Изпускането на инструмента или други материали може да доведе

инцидент или нараняване.

4. Използвайте само оригинално хидравлично масло.

Оригиналното масло трябва да е еквивалентно на международната ISO оценка за допълнителен вискозитет 46 (VG46).

5. При контакт на хидравлично масло с очите, не

търкайте. Измийте незабавно и обилно с чиста вода и се свържете с лекар за лечение. Ако не се лекува, маслото може да доведе до увреждане на очите.

6. При контакт на хидравлично масло с кожата,

измийте незабавно и обилно с чиста вода и сапун. В противен случай съществува риск от възпаление на

7. При случайно поглъщане на хидравлично масло не

се опитвайте да повърнете. Свържете се незабавно с лекар за лечение.

хидравличното масло не се използва, уверете се, че капакът на контейнера е обезопасен и го съхранявайте на тъмно място, далеч от директна слънчева светлина и недостъпно за деца.

9. Не поставяйте контейнера с хидравлично масло

близо до запалим източник като например топлина, пламък или искри. Това може да доведе до

10. Уверете се, че акумулаторът е поставен правилно.

Ако не е поставен правилно, акумулаторът може да се разхлаби и да причини нараняване.

11. Не изхвърляйте акумулатора с обичайния боклук и

12. Съхранявайте акумулатора на място, недостъпно за

13. Използвайте акумулатора правилно в съответствие

с неговите спецификации. ДОПЪЛНИТЕЛНИ МЕРКИ ЗА БЕЗОПАСНОСТ

1. Ако превключвателят не се върне към

първоначалната си позиция, незабавно прекъснете употребата и уредете ремонт с оторизиран сервизен център на HiKOKI.

2. Не удряйте и не прилагайте сила върху панела на

превключвателя. Това може да доведе до повреда.

3. При работа с инструмента:

○ Уверете се, че арматурата не е наклонена по

○ Задръжте превключвателя, докато буталото достигне до върха. ○ Когато е включено, буталото няма да се придвижи напред, докато не бъде върнато изцяло. Това е, за да се гарантира, че не се прилага налягане в маслото, докато хидравличният клапан вътре в инструмента остава отворен.

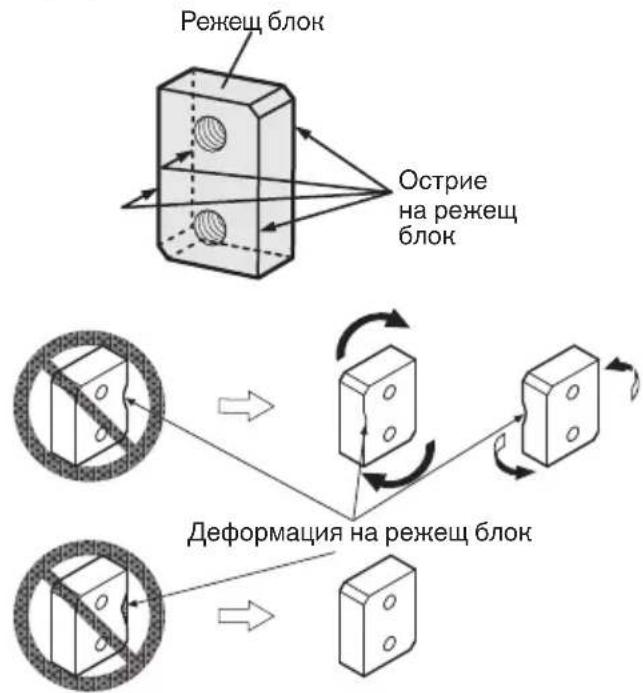

4. Сменете острието от рано. Използването на

напукано или деформирано острие може да доведе до нараняване от прехвърчащи фрагменти.

5. Използвайте предоставения шест. гаечен ключ

(4 мм) при монтиране или сваляне на режещия блок. Използването на инструмент, различен от предоставения може да доведе до твърде голямо или недостатъчно затягане, което може да доведе до нараняване.

хидравлично масло: ○ Винаги се уверявайте, че се извършва, когато температурата на инструмента и хидравличното масло се охлади. Изваждането на захранването на маслото, когато инструментът е горещ може да доведе до разпръскване на маслото вътре в инструмента и това да причини инцидент или нараняване. ○ Опитайте се да избягвате вмъкването на въздух при впръскване на маслото.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

на батерията намалее значително, моторът спира. В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът

може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по

батерията не се натрупват прах и

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа. ○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа. ○ Не съхранявайте неизползваните батерии в места, където са изложени на въздействието на прах и

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

2. Пазете батерията от пробиване с остри предмети

като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

използвайте видимо повредена или деформирана

4. Не използвайте батерията с обратен поляритет.

5. Не свързвайте батерията директно към

електрически източници, или към куплунга на запалката в лека кола.

6. Не използвайте батерията за цели, различни от

7. Ако батерията не може да се зареди напълно,

дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за

8. Не излагайте батерията на високи температури или

налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

9. При установяване на теч или неприятна миризма от

батерията, не излагайте на въздействието на силна топлина или открити пламъци.

използвайте батерията в мета, където се генерира силно статично електричество.

11. Ако батерията тече, има неприятна миризма,

загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното и не я използвайте.

1. Ако електролит от батерията попадне

в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска

Ако не се вземат мерки, електролитът може да причини очни проблеми.

2. Ако електролит от батерията попадне върху кожата

или дрехите, незабавно измийте с чиста, напр. чешмяна, вода. Възможно е електролитът да причини кожно възпаление. 0000BookCF18DSL.indb1640000BookCF18DSL.indb164 2020/01/2117:13:352020/01/2117:13:35165

Щепсел за масло Регулиращ болт Превключвател

Панел на превключвателя Превключвател на индикатора за нивото на

Индикаторна лампа за оставащия капацитет на

Превключвател за осветление: Не може да се използва с този инструмент.

Острие на режещ блок Деформация на режещ блок Фрагмент на режещ блок Гаечен ключ с отворен край Хидравлично масло Шест. гаечен ключ (5 мм) Шест. гаечен ключ (4 мм) Шестогранен Свързващ болт

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди използване на

За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Винаги носете защитни очила или маска. Носете антифони Без открит пламък; Огънят, отварянето на източника на запалване и пушенето са

Дръжте ръцете си далеч Дръжте лицето си далеч

3. Ако при първото използване на батерията

забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили. ПРЕДУПРЕЖДЕНИЕ Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да

късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност. ○ В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна

○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът

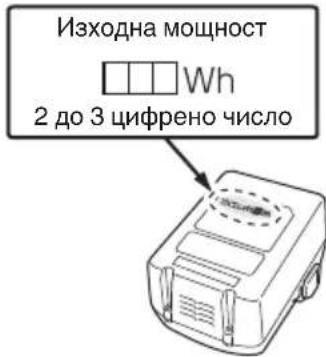

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки. ПРЕДУПРЕЖДЕНИЕ Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за опасни стоки и изискват прилагането на специални процедури. ● За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират. Изходна мощност 2 до 3 цифрено число ИМЕ НА ЧАСТИТЕ (Фиг. 1 – Фиг. 11) Защита срещу разпръскване

Клапан за освобождаване Корпус на помпата Капачка на четката

Странична ръкохватка

Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2012/19/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране. Постоянен ток V Номинално напрежение D max Максимален диаметър, който може да се

Изключете батерията Превключвател за осветление: Не може да се използва с този инструмент Включване ON Работи еднакво от всяка страна Превключвател на индикатор за ниво на

Батерията е почти изцяло разредена. Заредете батерията при първа възможност Батерията е наполовина разредена. Батерията има достатъчен заряд. Захваща се към арматурата Забранено действие Предупреждение СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 186. Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

Резач на строителна арматура, която ще се използва за стоманобетон СПЕЦИФИКАЦИИ Модел CF18DSL CF18DSAL Напрежение 18 V Капацитет на

Диаметър до 16 мм Диаметър до 20 мм

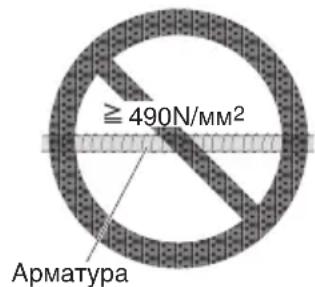

4 сек. 6,5 сек. Макс. твърдост на арматурата Устойчивост на опън 490 N/мм

• Съгласно EPTA-процедура 01/2003

Поради непрекъснатото развитие на научно- развойната програма на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното устройство към

Когато свързвате кабела на зарядното, индикаторната лампа ще мига в червено (на интервали от 1 сек.).

2. Поставете батерията в зарядното устройство.

Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 3.

Когато поставите батерията в зарядното устройство, зареждането ще започне, а индикаторната лампа ще свети постоянни в червено. Когато батерията се зареди напълно, индикаторната лампа ще мига в червено. (На интервали от 1-секунда) (Виж Таблица 1) ● Индикацияна пилотна лампа Сигналите на индикаторната лампа ще бъдат тези, показани в Таблица 1, според състоянието на зарядното устройство или батерията. 0000BookCF18DSL.indb1660000BookCF18DSL.indb166 2020/01/2117:13:362020/01/2117:13:36167

Таблица 1 Индикации на пилотната лампа

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) По време на

Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)

Светва за 1 секунда. Не свети за 0,5 секунди. (изгасва за 0,5 секунди) Прегряла батерия. Зареждането не е възможно. (Зареждането ще започне след охлаждане на батерията)

● Относно температурата и времето за зареждане на

Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2 Таблица 2

UC18YFSL Напрежение при

V 14,4 – 18 Тегло кг 0,5 Температури, при които батерията може да бъде

0oC – 50oC Приблизително време за зареждане на капацитета на батерията. (При 20oC) 1,5 Ah 2,0 Ah 2,5 Ah 3,0 Ah 4,0 Ah 5,0 Ah

Брой клетки на батерията 4 – 10

Времето за зареждане може да варира според температурата и източника на напрежение

Когато зарядното устройство се използва непрекъснато, може да загрее и да стане причина за отказ или повреда. След като завърши зареждането, оставете в покой зарядното устройство за 15 минути.

4. Изключете захранващия кабел на зарядното от

5. Хванете добре зарядното устройство и

издърпайте батерията.

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Ако батерията се зарежда в загрято състояние, поради излагане в продължение на дълго време на пряка слънчева светлина или поради непосредствено използване, сигналната лампа на зарядното ще светне за 1 секунда и ще изгасне за 0,5 секунди (изкл. за 0,5 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането.

Когато индикаторната лампа трепти (на интервали от 0,2 секунди), проверете за чужди тела в конектора на зарядното устройство и ги извадете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервизен център.

Тъй като на вградения микро-компютър са необходими около 3 секунди, за да потвърди, че батерията, която се зарежда, е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде правилно заредена. ○ Ако индикаторната лампа не мига в червено (на всяка секунда), дори след свързване на зарядния кабел към мрежата, това показва, че защитната верига на зарядното може да е активирана. Отстранете кабела или щепсела от захранването и след това свържете отново, след около 30 секунди. Ако и след това индикаторната лампа

червено (на една секунда), моля занесете зарядното устройство в оторизиран сервизен център на HiKOKI. ОТНОСНО ОКОЛНАТА СРЕДА И УСЛОВИЯТА ЗА УПОТРЕБА Този инструмент работи с налягането на маслото. Когато се използва през зимния сезон или в студени условия, вискозитетът на хидравличното масло ще се увеличи значително и ще затрудни работата на инструмента. В подобни случаи загрейте инструмента преди употреба. Как се извършва затоплянето Без да нагласяте арматурата, включете инструмента и го оставете да работи непрекъснато за 30 до 60 секунди. ПРЕДУПРЕЖДЕНИЕ Не слагайте ръцете си близо до буталото по време на загряването. В зависимост от околната среда и условията за употреба, хидравликата може да се загрее (над 50 °C). Това може да намали вискозитета на хидравличното масло и да намали неговата сила на рязане. Ако това

случи, оставете инструмента да изстине и след това възобновете работата. 0000BookCF18DSL.indb1670000BookCF18DSL.indb167 2020/01/2117:13:372020/01/2117:13:37168

Отстраняване и поставяне на

Зареждане 3 187 Работа на превключвателя 4 188 Относно контролния панел (Индикатор за нивото на

Относно въртящия механизъм на главата на инструмента

Рязане 7 189 Ако инструментът се закачи в

Смяна на режещия блок* 9 190 Как се допълва хидравлично

Проверка и смяна на карбоновата

Избор на аксесоари ― 193

Смяна на режещия блок С постоянното рязане на арматурата, режещият блок ще претърпи повреда като например износване на острието, деформация или нащърбяване. Когато се използва износен, деформиран или нащърбен режещ блок, буталото може да не се върне обратно, тъй като арматурата не е отрязана напълно и остава между режещия блок. Също така, това може да доведе до повреда в инструмента или повреда в режещия блок. ● 1000 рязания за всяко място на острието Срокът (броят рязания) за всяко място върху острието е приблизително 1000. ● 4 места за острие върху един режещ блок Има 4 места за острие върху режещия блок, които могат да се използват чрез повторно поставяне или смяна на предната част на блока 4 пъти. ● Сменете режещия блок възможно най-рано Сменете предната част на режещия блок или я подменете, ако острието е нащърбено или деформирано.

1. Поддръжка след употреба

След като сте използвали инструмента, сложете чифт кожени ръкавици и почистете металните частици и другите остатъци около буталото.

Образуването на метални частици може да доведе до спиране на буталото. ПРЕДУПРЕЖДЕНИЕ Не продухвайте остатъците с въздушен пистолет или подобен инструмент. Фрагментите с остър връх могат да причинят нараняване, ако се разпръснат във въздуха.

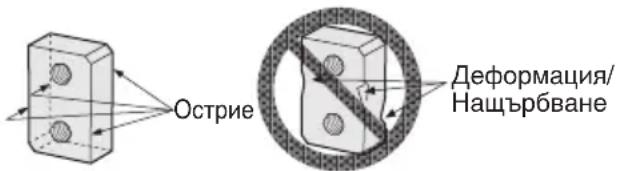

2. Проверете режещия блок

Периодично проверявайте острието за нащърбване или деформация. ПРЕДУПРЕЖДЕНИЕ Сменете острието от рано. Използването на напукано или деформирано острие може да доведе до нараняване от прехвърчащи фрагменти.

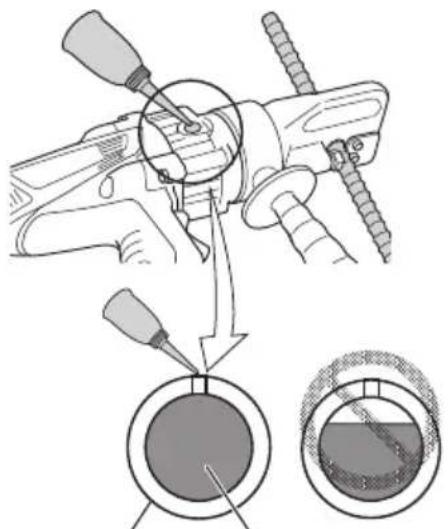

3. Проверете обема на хидравличното масло

Намалената сила на рязане с над 70% е резултат от недостатъчен обем на хидравлично масло. Преди да използвате инструмента, винаги проверявайте обема на хидравличното масло.

4. Инспекция на фиксиращи винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от злополуки и нараняване.

5. Поддръжка на мотора

на мотора са "сърцето" на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

6. Проверка на карбоновите четки (Фиг. 11)

Моторът използва карбонови четки, които са консуматив. Тъй като силно износени карбонови четки могат да доведат до проблеми с мотора, сменяйте ги с нови, когато се износят, или са почти износени ⓐ. Освен това, винаги поддържайте карбоновите четки чисти и се уверете, че се плъзгат свободно в държачите.

Когато сменяте карбоновите четки с нови, уверете се, че използвате Карбонови четки HiKOKI с Каталожен No. 999100.

7. Смяна на карбонови четки (Фиг. 11)

Извадете карбоновите четки, като първо отстраните капачето и след това куката на карбоновата четка, като използвате плоска отвертка и др. Когато използвате карбонова четка, избирайте посоката така, че пружинният контакт ⓑ на четката да съвпада с контактното положение ⓒ отвън на тръбата на четката. След това я натиснете с пръст. Накрая, монтирайте обратно капачката на четката.

Уверете се, че сте поставили контактната пружина на карбоновата четка в контактната позиция, означена отвън на тръбата на четката. (Можете да използвате

и да е от двата пружинни контакта). Бъдете внимателни, тъй като грешно поставяне може да доведе до деформация на пружинния контакт на карбоновата четка и да се повреди мотора преждевременно.

8. Външно почистване

При замърсяване избършете инструмента с мека, суха кърпа или кърпа, навлажнена със сапунена вода. Не използвайте разтворители на

бензинова основа, или разредители за бои, тъй като те ще разядат пластмасовите повърхности.

Да се съхранява при температура под 40°C на място, недостъпно за деца.

Съхранение на литиево-йонни батерии. Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение. Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значително скъсяване на живота на батериите или да ги направи негодни за употреба. Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна. Важна информация за батерии за безжични инструменти HiKOKI Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и дължащи се на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в

на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 97 dB (A) Измерено A-претеглена сила на звука: 86 dB (A) Неточност K : 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN60745. Рязане на армировка: Стойност на вибрации a

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрациите по време на действителна употреба на инструмента могат да се различават от декларираните общи стойности, в зависимост

начина на използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
