Vrsta izdelka	Brezžični rezalnik armature
Znamka	HiKOKI
Model	CF18DSL
Nazivna napetost	18 V
Največja rezalna zmogljivost	Do premera 16 mm
Hitrost rezanja	4 sekunde
Največja trdota palice	Natezna trdnost 490 N/mm²
Kot vrtenja glave	345°
Mere (D × Š × V)	370 × 90 × 306 mm (brez stranskega ročaja)
Teža (z baterijo BSL1850)	6,6 kg
Napajanje	Litij-ionska baterija 18 V (model BSL1850)
Polnilnik	UC18YFSL
Čas polnjenja (baterija 5,0 Ah)	Približno 75 minut
Temperaturno območje polnjenja	0°C do 50°C
Raven zvočnega tlaka	86 dB(A)
Raven zvočne moči	97 dB(A)
Vrednost emisije vibracij	2,5 m/s² (rezanje jeklene palice)
Priloženi dodatki	Imbus ključ 4 mm, imbus ključ 5 mm, ploščati ključ, hidravlično olje itd.
Vzdrževanje	Preverite količino hidravličnega olja, zamenjajte ogljikove ščetke, očistite zunanjost.
Varnost	Vedno nosite zaščitna očala; izogibajte se odprtemu ognju; roke držite stran od rezalne enote.

Pogosto zastavljena vprašanja - CF18DSL HiKOKI

Kako napolniti baterijo HiKOKI CF18DSL?

Priključite polnilnik UC18YFSL v električno vtičnico, nato vstavite baterijo BSL1850 v polnilnik. Rdeča kontrolna lučka med polnjenjem utripa, ko je polnjenje končano, pa sveti stalno. Čas polnjenja za baterijo 5,0 Ah je približno 75 minut.

Kakšna je največja rezalna zmogljivost modela CF18DSL?

Največja rezalna zmogljivost je do premera 16 mm za jeklene palice z natezno trdnostjo do 490 N/mm². Hitrost rezanja je približno 4 sekunde.

Kako zamenjati rezalno enoto?

Najprej odstranite baterijo. Uporabite priloženi imbus ključ 4 mm za popuščanje pritrdilnega vijaka rezalne enote. Odstranite obrabljeno enoto, nato namestite novo enoto z želeno orientacijo rezila. Trdno zategnite vijak. Pred uporabo preverite, ali je enota pravilno nameščena.

Kaj storiti, če orodje stisne palico in je ne prereže popolnoma?

Če palica ostane zagozdena, takoj sprostite stikalo. Z ploščatim ključem zavrtite nastavitveni vijak odzračevalnega ventila (slika 8 v navodilih), da sprostite palico. Nato preverite stanje rezila v rezalni enoti in ga po potrebi zamenjajte.

Kako preveriti nivo hidravličnega olja?

Pred vsako uporabo preverite količino hidravličnega olja v ohišju črpalke. Odstranite oljni pokrov in se prepričajte, da olje dosega označeno raven. Če je raven nizka, dodajte originalno hidravlično olje HiKOKI (ustreza ISO VG46). Pozor: orodje mora biti hladno.

Kdaj je treba zamenjati ogljikove ščetke?

Ogljikove ščetke so potrošni deli. Redno jih preverjajte: če je dolžina ščetke blizu meje obrabe (označena na ščetki), jih zamenjajte z novimi ščetkami HiKOKI koda 999100. Za zamenjavo odstranite pokrovček ščetke in vstavite novo ščetko tako, da poravnate zatič s kontaktnim delom.

Kateri dodatki so priloženi modelu CF18DSL?

Embalaža vsebuje glavno enoto, imbus ključ 4 mm, imbus ključ 5 mm, ploščati ključ, stekleničko hidravličnega olja, baterijo BSL1850 in polnilnik UC18YFSL. Vključen je tudi stranski ročaj.

Kako vzdrževati orodje po uporabi?

Nosite usnjene rokavice in očistite kovinske delce okoli bata. Preverite stanje rezila v rezalni enoti. Zunanjost obrišite z mehko, suho krpo ali z malo milnice. Orodje shranite na suhem mestu, zaščiteno pred prahom, pri temperaturi pod 40°C.

Kakšni so bistveni varnostni ukrepi?

Vedno nosite zaščitna očala in čelado. Ne nosite ohlapnih oblačil. Roke držite stran od rezalne enote. Med uporabo ali polnjenjem hidravličnega olja ne kadite. Pred uporabo se prepričajte, da je baterija pravilno zaklenjena. Nikoli ne režite več kot ene palice naenkrat.

Kako dolgoročno shraniti litij-ionsko baterijo?

Pred daljšim shranjevanjem (več kot 3 mesece) popolnoma napolnite baterijo. Shranjujte jo na hladnem in suhem mestu, zaščiteno pred neposredno sončno svetlobo. Če baterija več mesecev ostane nizko napolnjena, lahko izgubi zmogljivost. Po potrebi jo regenerirajte z nekaj cikli polnjenja/uporabe.

NAVODILA ZA UPORABO CF18DSL HiKOKI

(Prevod izvirnih navodil)

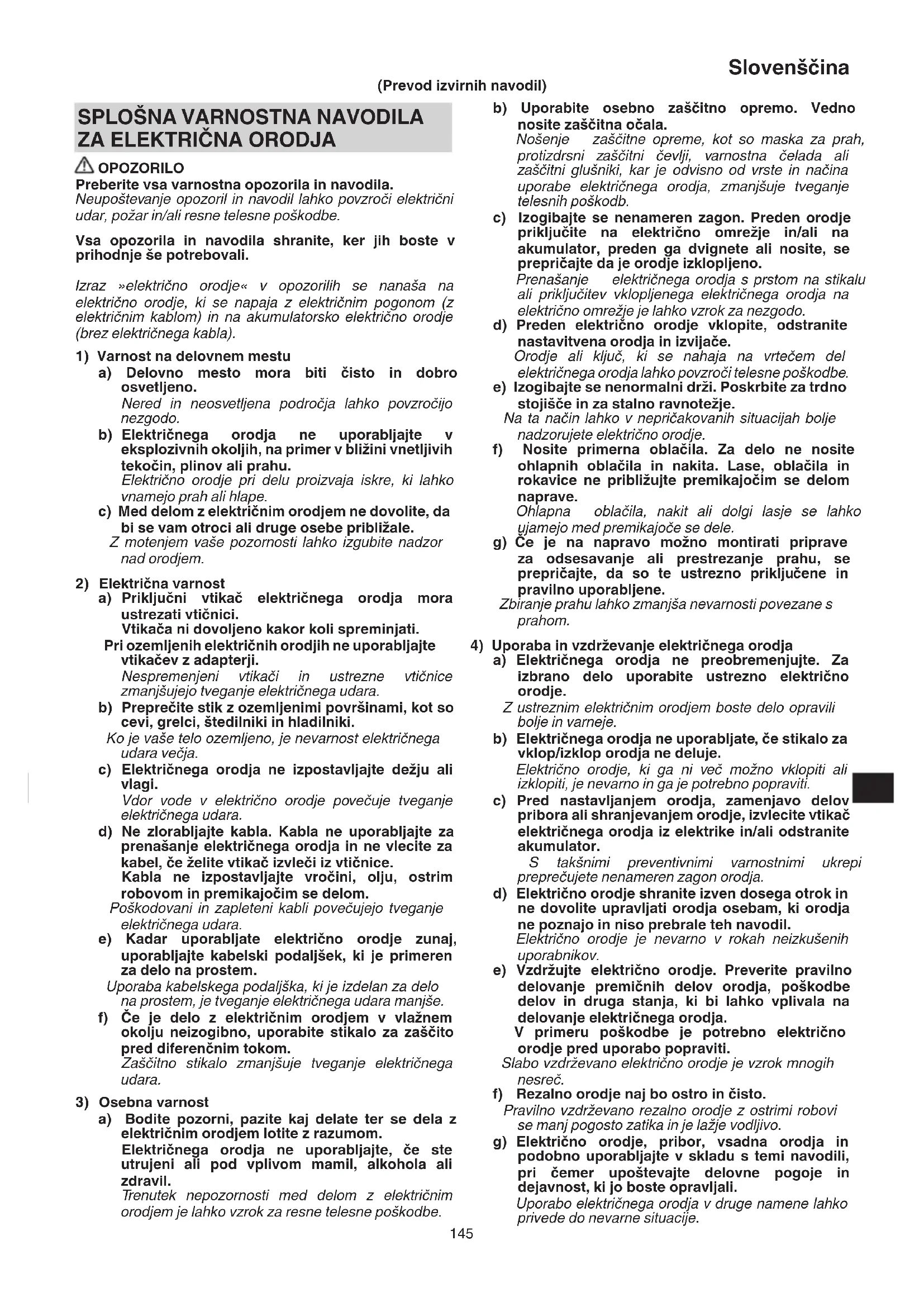

SPLOŠNA VARNOSTNA NAVODILA ZA ELEKTRIČNA ORODJA

OPOZORILO

Preberite vsa varnostna opozorila in navodila.

Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetlieno.
Nered in neosvetljena področja lahko povzročijo nezgodo.
b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.
Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.
c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale.
Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici.
Vtikača ni dovoljeno kakor koli spreminjati.
Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji.
Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki.

Ko je vaše telo ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara.

d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice.

Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom.

Poškodovani in zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem.

Uporaba kabelskega podaljska, ki je izdelan za delo na prostem, je tveganje električnega udara manjše.

f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom.

Zaščitno stikalo zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala.
Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenameren zagon. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.

Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem del električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje.

Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje.

f) Nosite primerna oblačila. Za delo ne nosite ohlapnih oblačila in nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele.

g) Ce je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje.

Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač električnega orodja iz elektrike in/ali odstranite akumulator.

S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja.

d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil.

Električno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte električno orodje. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja.

V primeru poškodbe je potrebno električno orodje pred uporabo popraviti.

Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

f) Rezalno orodje naj bo ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

Slovenščina

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec.

Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, će ga uporabite z drugim akumulatorjem.

b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim.

Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar.

d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

6) Servisiranje

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZA AKUMULATORSKI REZALNIK

OPOZORILO

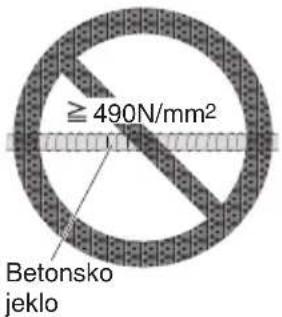

1. S tem orodjem ne opravljajte nalog, ki presegajo njegove rezalne zmožnosti, navedene v stolpcu s specifi kacijami. Hkrati tudi ne režite trdih materialov z natezno trdnostjo višjo od 490 N/mm². V nasprotnem primeru lahko pride do poškodb zaradi letečih delcev.

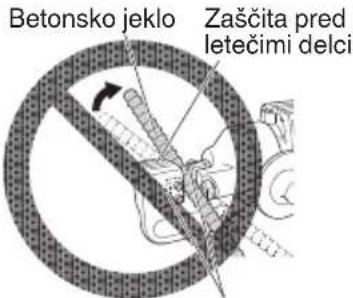

1. Proizvod zmeraj uporabljajte z zaščito proti letečim delcem. Orodja nikoli ne uporabljajte brez zaščite.

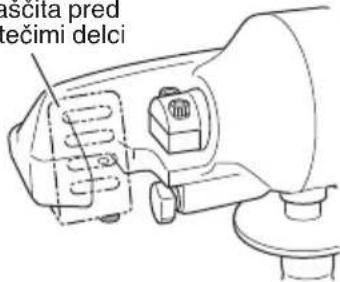

Zaščita pred letečimi delci

1. Med delom zmeraj nosite čelado, zaščitne čevlje in drugo zaščitno opremo.

2. Hidravlično olje je gorljivo, zato upoštevajte naslednje varnostne ukrepe, da preprečite požar.

○ Med delovanjem, ali ko je orodje toplo, ne odstranjujte čepa za olje na črpalki.

○ Dolijte hidravlično olje šele, ko se orodje dovolj ohladi.

○ Ko dolivate hidravlično olje, to storite na mestu, kjer v bližini ni gorljivih snovi, in se izogibajte razlivanju. Če olje razlijete, ga temeljito pobrišite.

○ Ko dolivate hidravlično olje ali delate z orodjem, ne smete kaditi.

○ Ne uporabljajte orodja v bližini mesta, kjer ste dolivali hidravlično olje.

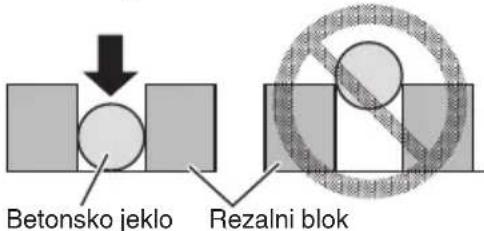

1. Ko režete betonsko jeklo, poskrbite, da je betonsko jeklo tesno pritrjeno v rezalni blok. Če ni pritrjeno dovolj globoko, se lahko rezalni blok poškoduje ali odletijo delci, kar lahko privede do nesreče ali poškodbe.

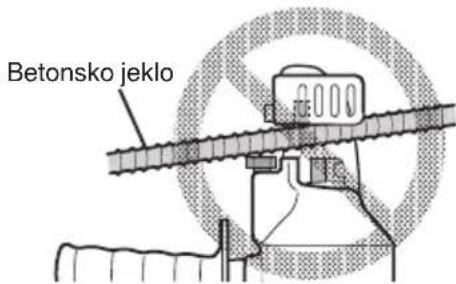

1. Nikoli ne postavljajte betonskega jekla poševno, da štrli ven nad zaščito proti letečim delcem.

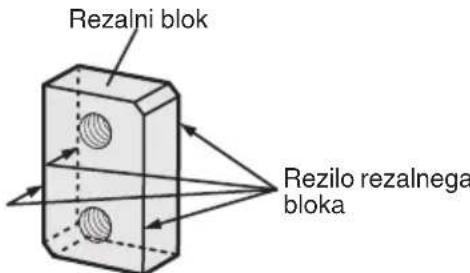

Rezalni blok

1. Ko uporabljate napravo, ne približujte prstov rezalnemu bloku. Takšno početje lahko povzroči poškodbe.

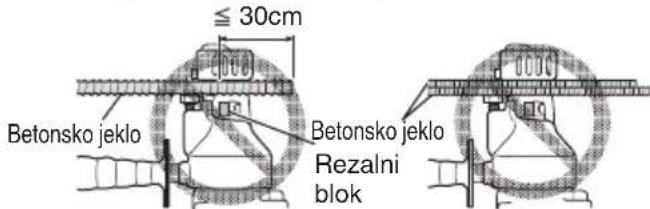

2. Ne režite betoškega jekla na dolžine, krajše od 30 cm. Prav tako ne režite 2 ali več kosov betonskega jekla hkrati. Posledica takega ravnanja so lahko leteči drobci, ki lahko povzročijo nesrečo ali poškodbo.

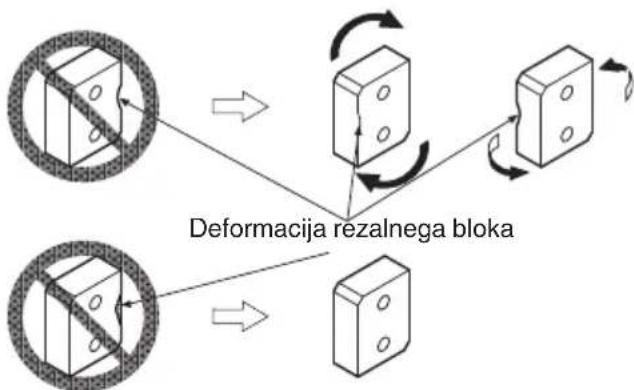

1. Ne uporabljajte poškodovanega rezalnega bloka. Zamenjajte ga z novim, saj lahko poškodovani rezalni blok poškoduje orodje in povzroči nesreče. Če je rezalni blok poškodovan, ga lahko uporabite tako, da spremenite smer, v kateri je pritrjen.

1. Pred uporabo opravite testno delovanje. Če med testnim delovanjem ali uporabo orodja naletite na težave, nenormalne zvoke ali vibracije, nemudoma izklopite orodje, prenehajte z uporabo in se dogovorite za pregled ali popravilo pri pooblaščenem servisnem centru HiKOKI. Neprekinjena uporaba lahko povzroči poškodbe.

2. Če vam órodje pomotoma pade ali z njim ob kaj udarite, preverite, če je prišlo do poškodb, razpok ali deformacij. V tem primeru lahko pride do poškodbe.

POZOR

1. Pred delom preverite, će so na rezalne bloku in ohišju kakšni zrahljani vijaki, kakšna je količina hidravličnega olja, itd. Hkrati odstranite vsa orodja, ko je npr. francoz.

2. Preden pregledujete, čistite ali menjujete rezalni blok, odstranite baterijo. Če pomotoma vklopite orodje, lahko pride do poškodbe.

3. Prepričajte se, da ni nikogar pod vami, ko delate na višini. Če orodje ali drugi materiali padejo, lahko pride do nesreče ali poškodbe.

4. Uporabljajte le pristno hidravlično olje. Pristno olje mora imeti stopnjo viskoznosti 46 (VG46) po mednarodnih standardnih ISO.

5. Če pride hidravlično olje v stik z očmi, jih ne drgnite. Takoj jih izperite in temeljito očistite pod tekočo vodo ter se posvetujte z zdravnikom. Brez zdravljenja lahko pride do poškodb očesa.

6. Če pride hidravlično olje v stik s kožo, ga takoj temeljito izperite s čisto vodo in milom. V nasprotnem primeru lahko pride do vnetja kože.

7. Če hidravlično olje pomotoma zaužijete, ne poskušajte izzvati bruhanja. Takoj kontaktirajte svojega zdravnika.

8. Ko ne uporabljate hidravličnega olja, poskrbite, da je posoda varno zaprta in shranjena v temnem prostoru, stran od sončne svetlobe in zunaj dosega otrok.

9. Hidravličnega olja ne odlagajte v bližini gorljivega vira, kot so vročina, plamen ali iskre. Takšno početje lahko povzroči eksplozijo.

10. Prepričajte se, da je baterija varno nameščena. V nasprotnem primeru se lahko zrahlja in povzroči poškodbo.

11. Ne odvrzite baterije v običajne smeti ali v ogenj.

12. Hranite baterijo na mestu zunaj dosega otrok.

13. Uporabljajte baterijo pravilno v skladu s specifikacijami.

DODATNA VARNOSTNA NAVODILA

1. Če se stikalo ne vrne v prvotni položaj, takoj prenehajte z rabo in se dogovorite za popravilo s pooblaščenim servisnim centrom HiKOKI.

2. Po stikalni plošči ne udarjajte in je ne izpostavljajte močnim trkom. Takšno početje lahko privede do poškodb.

3. Med delom z orodjem:

○ Poskrbite, da se betonsko jeklo ne nagne poševno.

○ Stikalo naj ostane vklopljeno, dokler bat ne doseže vrha. ○ Ko je vklopljeno, se bat ne bo premaknil naprej, dokler se povsem ne vrne. Tako poskrbimo, da ne pride do naslednjega oljnega tlaka, dokler je hidravlični ventil v napravi še odprt.

1. Že na zgodnji stopnji zamenjajte rezilo. Uporaba odkrušenega ali deformiranega rezila lahko priveđe do poškodb zaradi letečih delcev.

2. Uporabite priložen šestrobni ključ (4 mm), ko nameščate ali odstranjujete rezalni blok. Uporaba drugega orodja kot tega, ki je bilo priloženo, lahko privede do premajhne zategnitve in posledično do poškodb.

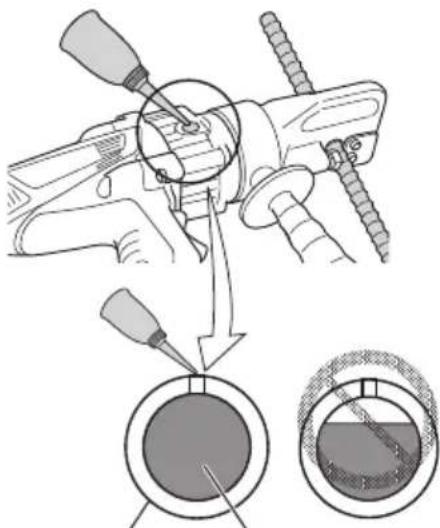

3. Pri polnjenju hidravličnega olja:

○ Poskrbite, da bo temperatura orodja in hidravličnega olja nizka. Odstranitev čepa za olje pri vročem orodju lahko povzroči pršenje olja iz odprtine in posledično nesrečo ali poškodbo.

○ Pri dolivanju olja se izogibajte dovajanju dodatnega zraka.

Ohišje črpalke Hidravlično olje

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije, se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči.

Prosimo, da upoštevate naslednja opozorila in svarila.

Slovenščina

OPOZORILO

Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostružkov in prahu na bateriji.
   ○ Med delom poskrbite, da ostružki in prah ne padajo na baterijo.
   ○ Med delom poskrbite, da se morebitni ostružki in prah z električnega orodja ne nabirajo na bateriji.
   ○ Neuporabljeno baterijo ne shranjujte na mestu, kjer je izpostavljena ostružkom in prahu.
   ○ Preden baterijo shranite odstranite ostružke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, žeblji itn.).

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte s kladivom, ne stopite nanjo, jo ne mečite ali izpostavljajte težkih fizičnim udarom.

3. Vidno poškodovane ali deformirane baterije ne uporabljajte.

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega časa polnjenja, polnjenje takoj prekinite.

8. Baterije ne postavljajte ali izpostavljajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.

9. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna statična elektrika.

11. Ob iztekanju baterije, čudnem vonju, ustvarjanju toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika.
   Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.
2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s čisto vodo.

Obstaja možnost, da lahko to povzroči draženje kože.

1. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.

○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica.
Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.

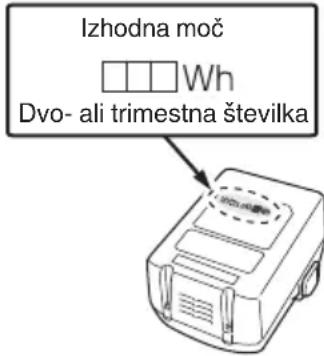

• Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh, veljajo za nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.
• Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

IMENA DELOV (SI. 1 - SI. 11)

1	Zaščita pred letečimi delci
2	Ohišje
3	Bat
4	Izpustni ventil
5	Ohišje črpalke
6	Pokrovček krtače
7	Rezalni blok
8	Stranska ročica
9	Motor
10	Napisna ploščica
11	Oljni čep
12	Prilagoditveni vijak
13	Stikalo
14	Baterija
15	Stikalna plošča
16	Stikalo indikatorja preostale energije baterije
17	Indikatorska lučka preostale energije baterije
18	Stikalo lučke: Ni možna uporaba s tem orodjem.
19	Betonsko jeklo
20	Rezilo rezalnega bloka
21	Deformacija rezalnega bloka
22	Delec rezalnega bloka
23	Odprti ključ
24	Hidravlično olje
25	Šestrobni ključ (5 mm)
26	Šestrobni ključ (4 mm)
27	Šestrobni vijak
28	Zatič

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	CF18DSL / CF18DSAL: Akumulatorski rezalnik
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Vedno nosite zaščitna očala.
	Obvezna uporaba zaščitnih sredstev za glavo
	Uporaba odprtega ognja prepovedana; ogenj, odprt vir vžiga ali kajenje je prepovedano
	Ne približujte rok
	Ne približujte obraza
	Samo za države EUElektričnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
---	Enosmerni tok
V Ocenjena napetost
D max	Največji premer, ki ga je mogoče rezati
	Odklopite baterijo
	Stikalo lučke: Ni možna uporaba s tem orodjem.
	Stikalo za vklopDeluje enako na obeh straneh
	Stikalo indikatorja preostale energije baterije
	Baterija je skoraj prazna. Baterijo takoj napolnite
	Baterija je napol prazna.
	Baterija je polna.
	Zagrize v betonsko jeklo
	Prepovedan postopek
	Opozorilo

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 186.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

Rezanje betonskega jekla, ki se bo uporabilo za ojačan beton

SPECIFIKACIJE

Model CF18DSL	CF18DSAL
Napetost 18 V
Rezalna zmogljivost	Do premera 16 mm	Do premera 20 mm
Rezalna hitrost 4	sek. 6,5 sek.
Najvišja trdnost betonskega jekla	Natezna trdnost 490 N/mm ^2
Kot glave pri rotaciji	345° 360°
Mere (DxŠxV)	370 × 90 × 306 mm (brez stranske ročice)	413 × 103 × 316 mm (brez stranske ročice)
Teža 6,6 kg (BSL	1850) 9,4 kg (BSL18	50)

* Glede na postopek EPTA 01/2003

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

POLNJENJE

Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico.

Ob priključitvi vtikača polnilnika v vtičnico bo kontrolna lučka utripala v rdeči barvi (v 1 sekundnih intervalih).

1. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na SI. 3.

1. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrolna lučka neprekinjeno sveti v rdeči barvi. Ko je baterija povsem napolnjena, kontrolna lučka utripa v rdeči barvi. (v 1 sekundnih intervalih) (Glej Tabela 1)

- Označba kontrolne lučke

Označbe kontrolne lučke bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali polnilne baterije.

Tabela 1

Označbe kontrolne lučke
Kontrolna lučka (rdeča)	Pred polnjenjem	Utripa	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde.(ugasne se za 0,5 sekunde)
	Med polnjenjem	Sveti	Nenehno sveti
	Polnjenje končano	Utripa	Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde.(ugasne se za 0,5 sekunde)
	Mirovanje po pregretju	Utripa	Sveti za 1 sekundo. Ne sveti za 0,5 sekunde.(ugasne se za 0,5 sekunde)	Pregreta baterija. Ni mogoče napolniti.(Polnjenje se bo izvršilo,ko se baterija ohladi)
	Polnjenje ni možno	Utripa	Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde.(ugasne se za 0,1 sekunde)	Napaka v bateriji ali polnilniku

● Temperature in čas polnjenja baterije.

Temperatura in čas polnjenja je prikazan v Tabela 2

Tabela 2

Baterija\Polnilnik		UC18YFSL
Napetost polnjenja V 14,4 – 18
Teža kg 0,5
Temperature pri katerih se lahko baterija polni		0 °C – 50 °C
Približni čas polnjenja baterije (pri 20 °C)
1,5 Ah	min.	22
2,0 Ah	min.	30
2,5 Ah	min.	35
3,0 Ah	min.	45
4,0 Ah	min.	60
5,0 Ah	min.	75
Število baterijskih celic 4 – 10

OPOMBA

Čas polnjenja je odvisen od temperature in napetosti električnega vira.

POZOR

Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.

4. Izključite napajalni kabel polnilnika iz vtičnice.

5. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

POZOR

○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila pravkar uporabljena, bo kontrolna lučka polnilnika zasvetila za 1 sekundo, nato pa ne bo svetila 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem.
○ Ko kontrolna lučka utripa (vsake 0,2 sekunde), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.
○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite, da nadaljujete s polnjenjem. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.

Če kontrolna lučka ne utripa rdeče (vsako sekundo), čeprav je vtikač polnilnika priklopljen na napetost, se je vključil zaščitni tok polnilnika.
Odstranite vtikač iz napetosti in ga po 30 sekundah znova priklopite. Če kontrolna lučka še vedno ne bo utripala rdeče (vsako sekundo), odnesite polnilnik na pooblaščen HiKOKI servis.

GLEDE OKOLJA IN POGOJEV UPORABE

To orodje deluje pod oljnim tlakom.

Pri uporabi pozimi ali v hladnih razmerah lahko viskoznost hidravličnega olja prekomerno naraste in oslabi delovanje orodja.

V takšnih primerih opravite ogrevanje orodja pred uporabo.

Kako zagnati ogrevanje

Brez nastavitve betonskega jekla vklopite orodje in pustite, da neprekinjeno deluje 30 do 60 sekund.

OPOZORILO

Ne polagajte rok v bližino bata med postopkom segrevanja.

Glede na okolje in pogoje uporabe se lahko hidravlika segreje (nad 50 °C). To lahko zmanjša gostoto hidravličnega olja in zmanjša rezalno moč. V tem primeru počakajte, da se orodje ohladi in nato nadaljujte z delom.

NAMESTITEV IN DELOVANJE

Delo Slika Stran
Odstranitev in namestitev baterije	2	187
Polnjenje	3	187
Delovanje stikala	4	188
Glede stikalne plošče(Indikator preostale energije baterije)	5	188
Glede rotacijskega mehanizma glaveorodja	6	188
Rezanje	7	189
Če orodje zagrize v betonsko jeklo	8	190
Menjava rezalnega bloka*	9	190
Kako dotočiti hidravlično olje	10	191
Pregled in zamenjava ogljikove ščetke 1	1 192
Izbira pribora — 193

* Menjava rezalnega bloka

Če pogosto režete betonsko jeklo, se bo rezalni blok poškodoval zaradi obrabe rezila, deformacij ali odkruškov. Če uporabite obrabljen, deformiran ali okrušen rezalni blok, se bat morda ne bo vrnil v prvotni položaj, ker betonsko jeklo ne bo povsem prerezano in bo ostalo vrinjeno v rezalni blok. To lahko vodi do okvare orodja ali poškodbe rezalnega bloka.

• 1000 rezov na posameznem mestu rezila Življenjska doba (število rezov) posameznega mesta rezila je približno 1000.
• 4 lokacije rezila na posameznem rezalnem bloku Obstajajo 4 lokacije rezila na rezalnem bloku, ki jih lahko uporabite tako, da 4-krat ponovno namestite in spremenite sprednjo stran bloka.
• Čim prej zamenjajte rezalni blok Zamenjajte prednjo stran rezalnega bloka ali rezilo, če je rezilo odkrušeno ali deformirano.

VZDRŽEVANJE IN PREGLEDOVANJE

1. Vzdrževanje po uporabi

Po uporabi orodja si nadenite usnjene rokavice in odstranite kovinske delce in druge odpadke okoli bata.

OPOMBA

Zaradi večje količine kovinskih delcev se lahko bat zatakne.

OPOZORILO

Ne izpihujte smeti z zračno pištolo ali s podobnim orodjem.

Ostri delci lahko povzročijo poškodbe, ko letijo po zraku.

2. Preverite rezalni blok

Občasno preglejte rezila zaradi odkruškov ali deformacij.

OPOZORILO

Že na zgodnji stopnji zamenjajte rezilo. Uporaba odkrušenega ali deformiranega rezila lahko privede do poškodb zaradi letečih delcev.

3. Preverite količino hidravličnega olja

Več kot 70 % zmanjšane rezalne moči je posledica nezadostne količine hidravličnega olja. Pred uporabo orodja zmeraj preverite količino hidravličnega olja.

4. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrijeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

5. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

6. Pregled ogljikovih krtačk (Sl. 11)

Motor uporablja ogljikove krtačke, ki so potrošni material. Ker lahko zelo obrabljene oglene krtačke povzročijo težave motorja jih takoj zamenjajte z novimi, ko se obrabijo ali so blizu »meje obrabe« Ⓐ. Poleg tega poskrbite, da so oglene krtačke zmeraj čiste in zagotovite, da se prosto gibljejo znotraj nosilcev krtačk.

OPOMBA

Pri zamenjavi ogljikove krtačke z novo se prepričajte, da uporabite ogljikovo krtačko HiKOKI s šifro 999100.

7 Zamenjava ogljikovih krtačk (Sl. 11)

Izvlecite ogljikovo ščetko tako, da odstranite pokrov ščetke in s pomočjo ploskega izvijača ipd. zataknete izbočen del ogljikove ščetke.

Ob nameščanju ogljikove ščetke izberite smer, tako da bo žebelj © ogljikove ščetke ustrezal stičnemu delu © nas zunanji strani cevi ščetke. Nato jo s prstom pritisnite noter. Na koncu namestite kapico krtačke.

POZOR

Prepričajte se, da ste vstavili žebelj ogljikove krtačke v stični del cevi krtačke. (Vstavite lahko kateregakoli od dveh ponujenih žebljev.)

Bodite zelo pazljivi, saj lahko napaka deformira žebelj ogljikove krtačke in že v začetku povzroči težave motorja.

8. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

9. Skladiščenje

Skladiščite v prostoru s temperaturo nižjo od 40 °C in izven dosega otrok.

OPOMBA

Shranjevanje litij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti.

Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo.

Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate baterije, ki jih ni izdelalo naše podjetje, in će baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN60745 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa: 97 dB (A)

A tipično vrednoten nivo zvočnega tlaka: 86 dB (A)

Nezanesljivost K: 3 dB (A).

Obvezna uporaba glušnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN60745.

Rezanje betonskega jekla:

Vrednost emisije vibracij a_h=2,5 m/s^2

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se lahko tudí kot prvotna ocenitev izpostavljenosti.

OPOZÓRILO

○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja.
○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).

OPOMBA

Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila.

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE ELEKTRICKÉ NÁRADIE

⚠️ VÝSTRAHA

8. Čistenie vonkajšku

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnicama na koje se priključuju.
Ni na koji način nemojte mijenjati električni utikač.
Ne koristite adapterske utikače s uzemljenim električnim alatom.
Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
